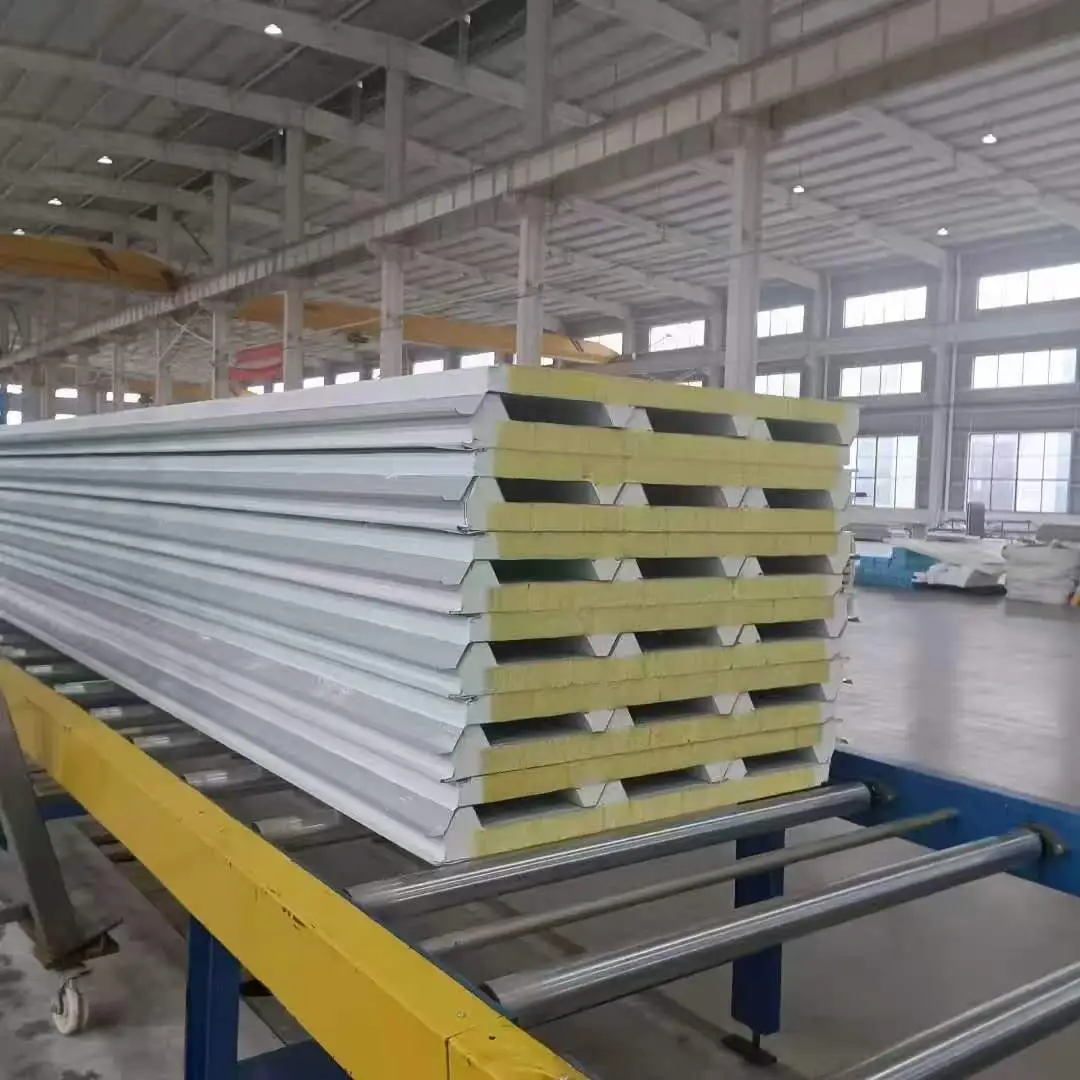

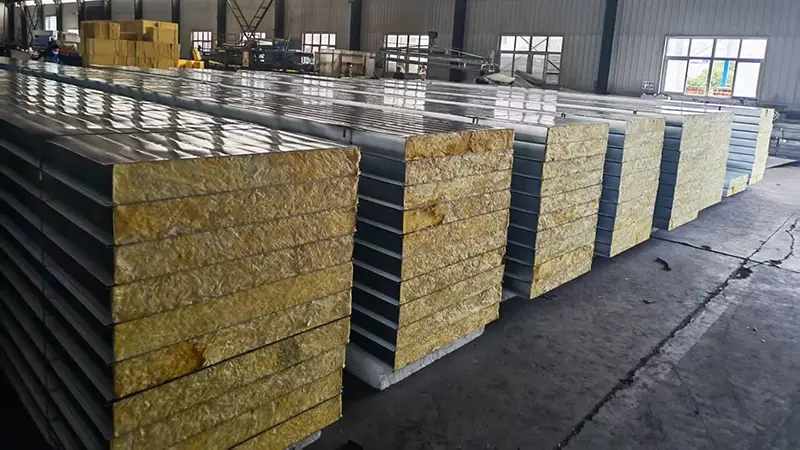

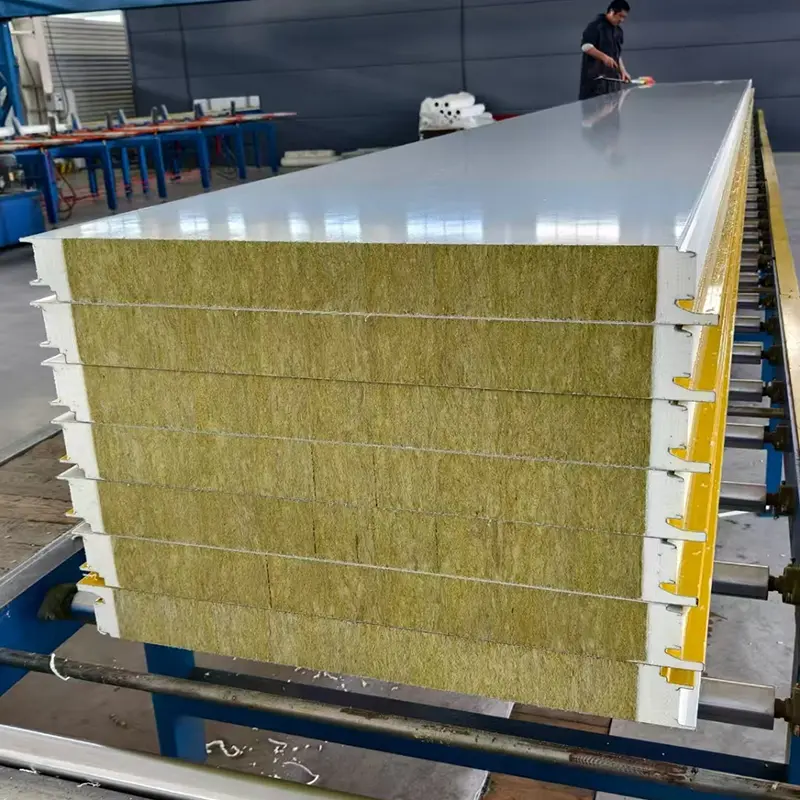

Дахові сендвіч-панелі з мінеральної вати, також звані композитними панелями з металевим покриттям, складаються з двох тонких металевих облицювальних листів, з’єднаних з легким основним матеріалом. Облицювальні листи зазвичай мають товщину від 0,4 мм до 0,8 мм і можуть складатися з оцинкованої сталі, сталі з кольоровим покриттям, сталі з покриттям Al-Zn або алюмінієвого сплаву. Матеріал сердечника вибирається з урахуванням вимог пожежної безпеки, теплоізоляції та бюджету. Основними варіантами основного матеріалу є кам’яна вата, жорсткий поліуретан (PU) і полістирол (EPS). Облицювання та серцевина скріплені клеєм, утворюючи структуру напруженої оболонки. Металеві облицювання сприймають сили розтягування та стиснення, а серцевина передає напругу зсуву та утримує облицювання розділеними, що забезпечує високу жорсткість на вигин відносно ваги панелі.
Дахові сендвіч-панелі з мінеральної вати зазвичай мають товщину від 50 мм до 200 мм з ефективною шириною від 900 мм до 1000 мм. Товщина поліуретанових сендвіч-панелей становить від 30 мм до 100 мм з ефективною шириною 1000 мм. Сендвіч-панелі EPS доступні товщиною від 50 мм до 250 мм з ефективною шириною 1150 мм або 1200 мм. Довжина панелей, як правило, становить до 12 000 мм, і можна виготовити нестандартну довжину відповідно до вимог проекту.
| Індикатор ефективності | Серцевина з поліуретану (PU). | Серцевина з мінеральної вати | Серцевина з полістиролу (EPS). | Стандартна довідка |
|---|---|---|---|---|
| Щільність ядра | ≥30 кг/м³ | ≥100 кг/м³ | ≥18 кг/м³ | JC/T 868/869/689 |
| Теплопровідність | ≤0,027 Вт/(м·К) | ≤0,045 Вт/(м·К) | ≤0,041 Вт/(м·К) | Вимірюється при температурі навколишнього середовища |
| Міцність зв'язку | ≥0,09 МПа | >0,06 МПа | >0,1 МПа | Між облицюванням і серцевиною |
| Продуктивність згоряння | Клас B1 | Клас А (негорючий) | Клас B2 | GB 8624 |
| Рейтинг вогнестійкості | Не вказано | ≥60 хв для товщини ≥80 мм | Не вказано | Перевірено вогнем |
| Здатність до навантаження на згин | ≥0,5 кН/м при L₀/200 | ≥0,5 кН/м при L₀/250 | ≥0,5 кН/м при L₀/250 | Межа прогину |
| Загальна товщина | 30–100 мм | 50–200 мм | 50–250 мм | Можливість налаштування |
| Ефективна ширина | 1000 мм | 900–1000 мм | 1150–1200 мм | Стандартні ширини |
Панель веде себе як двотавр. Металеві облицювання діють як фланці, сприймаючи напруги розтягування та стиску. Ядро діє як павутина, передаючи зусилля зсуву. Збільшення товщини серцевини підвищує жорсткість на вигин, не додаючи значної ваги, оскільки щільність серцевини низька. Усі три типи сердечників повинні відповідати мінімальній навантажувальній здатності на вигин 0,5 кН/м за вказаної межі прогину. Панелі з кам’яної вати та EPS випробовуються на L₀/250, а панелі PU – на L₀/200.
Вимоги до міцності з’єднання залежать від типу сердечника. Панелі EPS вимагають міцності з’єднання понад 0,1 МПа, панелі PU не менше 0,09 МПа, а панелі з мінеральної вати – вище 0,06 МПа. Під час тестування на відрив основний матеріал, що залишився на облицюванні, повинен бути рівномірно розподілений і покривати принаймні 85% склеєної площі. Ця вимога допомагає підтвердити, що облицювання та сердечник продовжують працювати як єдине ціле.
Поведінка вогню визначається в основному ядром. Серцевини з мінеральної вати є негорючими та забезпечують вогнестійкість щонайменше 60 хвилин, якщо товщина становить 80 мм або більше. Сердечники PU можуть досягати класу вогнестійкості B1. Сердечники EPS мають клас B2 і призначені лише для зон з низькими вимогами пожежної безпеки. Протипожежні норми проекту повинні керувати вибором основної частини.
Сердечники з поліуретану мають найнижчу теплопровідність – 0,027 Вт/(м·K) або менше, за ними йдуть EPS – 0,041 Вт/(м·K) і кам’яна вата – 0,045 Вт/(м·K). Вибір повинен збалансувати показники ізоляції, вогнестійкість і бюджет. Для певних вимог до ізоляції панелі ПУ можуть бути тоншими, ніж панелі з полістиролу або кам’яної вати.
Основні панелі з мінеральної вати підходять для будівель, які потребують негорючих матеріалів для огородження, таких як промислові підприємства з високим ризиком пожежі, громадські будівлі, чисті приміщення та місця, де протипожежні норми вимагають матеріалів класу А. Вони також забезпечують хороше звукопоглинання, що корисно в шумному середовищі.
Основні панелі з ПУ підходять для проектів, де необхідна максимальна теплоізоляція в межах обмеженої товщини, таких як холодильні камери, склади з контрольованою температурою та енергоефективні будівлі. Їх рейтинг вогнестійкості B1 робить їх прийнятними для багатьох застосувань, але місцеві протипожежні правила повинні бути підтверджені.
Основні панелі EPS є економічним варіантом для будівель з низькими вимогами пожежної безпеки, таких як тимчасові споруди, сільськогосподарські будівлі, деякі склади. Вони забезпечують хорошу ізоляцію за нижчу вартість, але їх рейтинг B2 обмежує використання в населених місцях або зонах високого ризику.
Кам'яна вата є єдиним негорючим варіантом серед трьох і забезпечує найвищу вогнестійкість. PU може досягти B1, а EPS — B2. Для будівель із суворими протипожежними нормами зазвичай потрібна кам’яна вата.
Так, сендвіч-панелі можна використовувати як для стін, так і для даху, але панелі для даху можуть вимагати додаткових функцій, таких як міцніші профілі, кращий дизайн дренажу та більший опір вітру. Уточніть у виробника, що вибрана панель відповідає вимогам щодо навантаження на дах.
ПУ забезпечує кращу теплоізоляцію на одиницю товщини та вищу міцність з’єднання, але коштує дорожче. EPS легший і дешевший. Якщо цільові показники ізоляції можна досягти за допомогою товстої панелі EPS, це може бути більш економічним вибором. Теплові розрахунки повинні керуватися рішенням.
Відповідні стандарти включають JC/T 868 для поліуретанових сендвіч-панелей з металевим покриттям, JC/T 869 для металевих сендвіч-панелей з мінеральної вати та JC/T 689 для металевих полістирольних сендвіч-панелей. Специфікації проекту та критерії прийнятності мають посилатися на ці документи.
