Сендвіч-панелі з мінеральної вати — це композитні будівельні панелі, що складаються із серцевини з мінеральної вати, з’єднаної між двома металевими облицювальними частинами.Будівельні матеріали SENBOпостачає ці панелі для дахів, стін і перегородок у будівлях зі сталевими конструкціями, приділяючи увагу вогнестійкості, теплоізоляції та довгостроковій стабільності розмірів.
Серцевина виготовляється з природних гірських порід, таких як базальт, розплавлених при температурах вище 1450°C і розділених на розривні волокна. Волокна обробляються водовідштовхувальними засобами та сполучними речовинами перед формуванням у жорсткі плити. Щільність сердечника зазвичай коливається від 120 кг/м³ до 150 кг/м³, що забезпечує баланс теплоізоляції, вогнестійкості та структурної підтримки.
Облицювальні матеріали включають сталь з кольоровим покриттям, оцинковану сталь, сталь з покриттям з алюмінієво-цинкового сплаву, нержавіючу сталь, алюмінієвий сплав і алюмінієво-магнієво-марганцевий сплав. Товщина облицювання від 0,3 мм до 0,8 мм. Облицювання захищає серцевину від вологи та механічних пошкоджень, забезпечуючи зовнішній вигляд.
Зазвичай використовуються два способи виробництва:
Панелі машинного виробництва:Виробляється на безперервних автоматизованих лініях, де серцевина з мінеральної вати та сталеве покриття з’єднуються під контрольованим тиском і температурою. Цей метод забезпечує постійну якість і є економічно ефективним для великих стандартних панелей. Машинно виготовлені панелі підходять для загальнопромислових будівель, складів і стандартних перегородок.
Панно своїми руками:Зібраний з рамою по периметру з профілів з оцинкованої сталі або алюмінієвого сплаву, із вставленою та скріпленою всередині рами серцевиною з мінеральної вати. Така конструкція забезпечує більшу міцність краю, кращу площинність і більшу несучу здатність. Панелі ручної роботи призначені для перегородок для чистих приміщень, стель, які підтримують обладнання, і висококласних архітектурних застосувань.
Кам’яна вата — це неорганічний волокнистий матеріал, класифікований як негорючий матеріал класу А відповідно до GB 8624. Серцевина може витримувати тривалий вплив температур вище 1000 °C без втрати структурної цілісності. Межі вогнестійкості залежать від товщини панелі та конструкції:
Панель 50 мм:Приблизно 60 хвилин вогнестійкості.
Панель 100 мм:Приблизно 120 хвилин вогнестійкості.
Панель 150 мм:Приблизно 180 хвилин вогнестійкості.
Ці значення базуються на стандартних конфігураціях випробувань на вогнестійкість і повинні бути підтверджені відповідним звітом про випробування для конкретної панелі.
Теплопровідність серцевини з мінеральної вати коливається від 0,035 Вт/(м·K) до 0,043 Вт/(м·K). Це забезпечує ефективну теплоізоляцію як для гарячого, так і для холодного середовища. У холодильних камерах і будівлях з регульованою температурою товщина панелі повинна розраховуватися на основі необхідного термічного опору та різниці температур у приміщенні та на вулиці.
Пориста структура волокон кам'яної вати сприяє звукопоглинанню та звукоізоляції. Для панелі з щільністю серцевини 120 кг/м³ зважений індекс зниження шуму становить приблизно Rw = 29–30 дБ. Це робить панелі придатними для застосувань, де потрібен контроль шуму, наприклад, у приміщеннях з обладнанням, у механічних приміщеннях та перегородках між шумною та тихою зонами.
Ударний шум дощу на металевих дахах також знижується порівняно з одношаровими профільованими листами, оскільки серцевина з мінеральної вати поглинає енергію удару та гасить звук, що передається.
| Параметр | Діапазон / Параметри | Примітки |
|---|---|---|
| Облицювальний матеріал | Сталь з кольоровим покриттям, оцинкована сталь, сталь з покриттям Al-Zn, нержавіюча сталь, алюмінієвий сплав, сплав Al-Mg-Mn | Товщина 0,3–0,8 мм |
| Основний матеріал | Гідрофобна кам'яна вата | Щільність 120–150 кг/м³ |
| Товщина панелі | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 / 250 мм | Можливість налаштування |
| Ефективна ширина | 950 / 1000 / 1150 мм | 500–1200 мм налаштовується |
| Довжина панелі | До 15000 мм | Зрізати вимоги проекту |
| Рейтинг вогнетривкості | Клас А (А1) негорючий | За 8624 GB |
| Теплопровідність | 0,035–0,043 Вт/(м·К) | Властивість основного матеріалу |
| Звукоізоляція | Rw = 29–30 дБ | Щільність серцевини 120 кг/м³ |
| Гідрофобність | ≥98% | Властивість основного матеріалу |
| Коефіцієнт кислотності | ≥1,8 | Властивість основного матеріалу |
| Застосовні стандарти | GB/T 23932-2009, GB 8624 | Наявність документів відповідності |
Для вогнестійких перегородок:Вибирайте товщину панелі, виходячи з необхідної тривалості вогнестійкості. Панель товщиною 100 мм забезпечує приблизно 120 хвилин вогнестійкості, що відповідає вимогам багатьох протипожежних стінок. Підтвердьте звіт про випробування певної збірки на відповідність.
Для дахів:Товщина панелей повинна розраховуватися на основі вимог до теплоізоляції та очікуваних навантажень на дах. Панелі з гофрованого профілю зазвичай використовуються для покрівлі для поліпшення дренажу та жорсткості конструкції. Для покращення водостійкості на стиках панелей можна замовити поліуретанове ущільнення країв.
Для стін:Шпунтовані панелі забезпечують чистий зовнішній вигляд і хорошу герметизацію швів. Ширину панелі можна вибрати, щоб мінімізувати відходи різання на основі розмірів стіни.
Для вологого середовища:Серцевина з кам’яної вати є гідрофобною, але краї та стики панелі повинні бути належним чином герметизовані, щоб запобігти проникненню вологи. Покриття з нержавіючої сталі або алюмінієво-цинкового покриття забезпечують додаткову стійкість до корозії. Поліуретанові панелі з ущільненими краями забезпечують покращений захист від вологи на стиках.
Для застосування в чистих приміщеннях:Рекомендуються панелі ручного виготовлення зі сталевими каркасами по периметру. Ці панелі забезпечують кращу площину та міцність країв, а також можуть підтримувати обладнання, яке монтується на стелі.Панелі чистих приміщеньіз серцевиною з мінеральної вати поєднує пожежну безпеку з чистотою поверхні, необхідною для контрольованих середовищ.

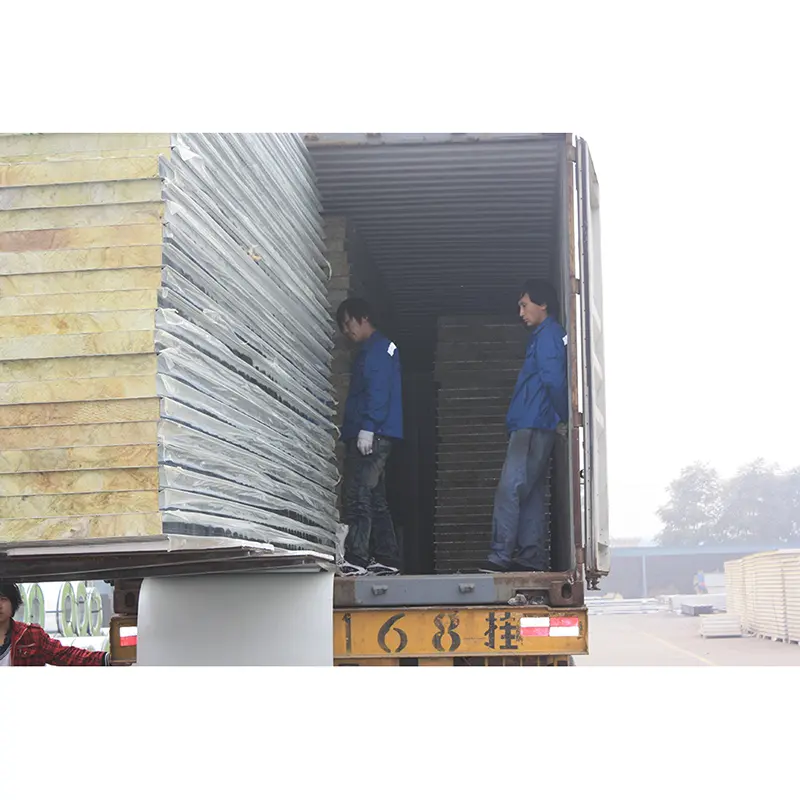

Обробка панелей:Використовуйте підйомне обладнання, яке рівномірно розподіляє навантаження по поверхні панелі. Уникайте перетягування панелей по нерівних поверхнях. Захисна плівка повинна залишатися на місці до остаточного очищення після встановлення.
Герметизація швів:Всі стики панелей повинні бути герметизовані згідно з проектом. Перед кріпленням панелей із пазом і шпунтом переконайтеся, що зовнішній край повністю зафіксований. Поліуретанові панелі з ущільненими краями забезпечують більш щільне ущільнення швів і їх слід використовувати там, де водонепроникність є критичною.
Кріплення:Використовуйте зазначені кріплення та відстань. Для систем прихованого кріплення перед установкою панелі переконайтеся, що затискачі або гвинти розташовані правильно. Надмірне затягування може пошкодити облицювання та знизити водонепроникність.
Стрижка та обрізка:Щоб уникнути пошкодження серцевини кам’яної вати, надрізи на місці слід виконувати відповідними інструментами. Відкриті краї зрізів слід захистити за допомогою покриття та оброблення країв, щоб запобігти проникненню вологи.
Сендвіч-панелі з мінеральної вати часто встановлюються разом зПрофільовані сталеві листи для внутрішнього покриття даху та стін. Сендвіч-панель забезпечує теплозахисний бар’єр, а профільований лист несе конструктивні навантаження і створює готову внутрішню поверхню.Етпідлоговий настилПрофілі можна використовувати в одній будівлі для композитної конструкції підлоги.Системи аксесуарів для будівельних матеріалів, включно з прогонами, кріпленнями, накладками та герметиками, необхідно вибирати відповідно до профілю панелі та умов проекту. Наша команда інженерів може надати узгоджені креслення компонування цих комбінованих систем.
1.Покрівлі та стіни промислових підприємств вимагають вогнестійкості та теплоізоляції класу А.
2.Огородження складських та логістичних об’єктів, де пожежна безпека та енергоефективність є пріоритетними.
3.Громадські будівлі, такі як термінали аеропортів, залізничні вокзали та спортивні об’єкти з суворими вимогами пожежної безпеки.
4.Перегородки та стелі для чистих приміщень у фармацевтичних, електронних і харчових підприємствах.
5.Холодильні камери та будинки з регульованою температурою, де постійні теплові характеристики є критичними.
Більш товсті панелі забезпечують як вищу вогнестійкість, так і кращу теплоізоляцію. Панель 50 мм забезпечує приблизно 60 хвилин вогнестійкості, а панель 100 мм забезпечує приблизно 120 хвилин. Теплоізоляція зростає пропорційно товщині сердечника. Необхідна товщина повинна визначатися вимогами пожежної безпеки та енергоефективності проекту.
Поліуретанова герметизація країв заповнює шви панелей піною, зменшуючи теплові мости та запобігаючи проникненню вологи на краях. Це покращує загальну теплову ефективність і знижує ризик поглинання вологи серцевиною в середовищах з високою вологістю. Панелі з ущільненими краями рекомендуються для холодильних складів, чистих приміщень і будівель у вологому кліматі.
так Виготовлені вручну панелі зі сталевими рамами по периметру та серцевиною з мінеральної вати зазвичай використовуються в перегородках і стелях чистих приміщень. Вони забезпечують вогнестійкість класу А, хорошу теплоізоляцію та міцність конструкції, необхідну для підтримки обладнання. Облицювання з нержавіючої сталі можна використовувати для приміщень, які потребують частого миття та дезінфекції.
Стандартні шпунтовані панелі використовують кромки, що з’єднуються між собою, що забезпечує базову герметизацію швів. Для покращення водонепроникності поліуретанові панелі з ущільненими краями мають краї, наповнені піною, що створює більш щільне з’єднання. Під час монтажу всі з’єднання необхідно додатково ущільнити відповідним герметиком. Конкретний метод ущільнення залежить від профілю панелі та умов експозиції проекту.
Ми надаємо протоколи випробувань на вогнестійкість, теплопровідність і відповідні механічні властивості. Доступні сертифікати матеріалів на сталеві облицювання та серцевину з мінеральної вати. Для проектів, які вимагають додаткової документації щодо відповідності, наприклад, щодо акустичних характеристик або певних показників вогнестійкості, вони можуть бути надані за запитом.
