Сендвіч-панелі з мінеральної вати

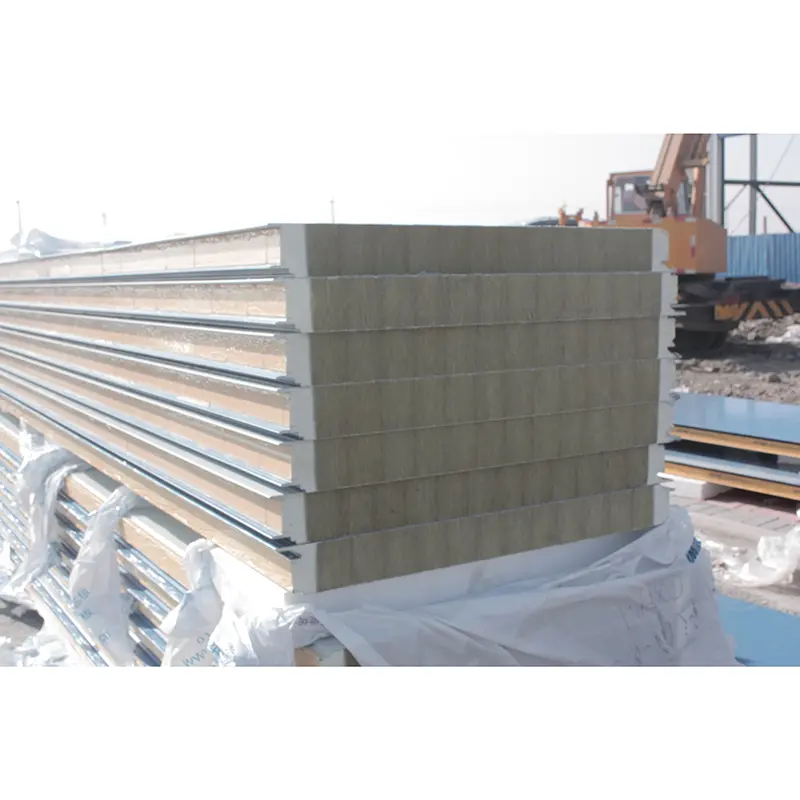

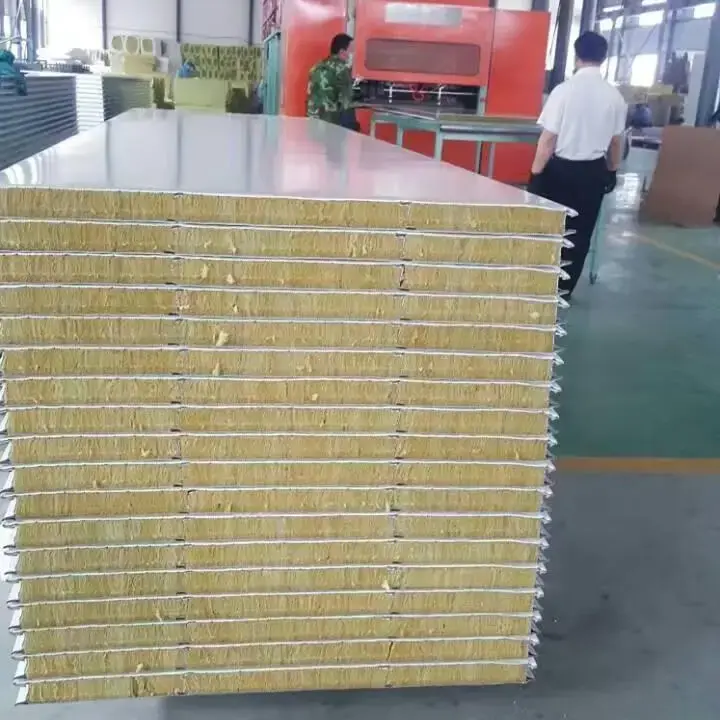

Сендвіч-панелі з мінеральної вати – це композитні панелі, що складаються з металевого покриття та серцевини з мінеральної вати. Серцевина виготовляється з природних руд, таких як базальт і доломіт, які розплавляються при високих температурах, волокнисті за допомогою чотирьохвалкового відцентрового процесу, обробляються зв’язуючими речовинами та водовідштовхувальними речовинами, а потім затверджуються у стрічки. Перед ламінуванням смужки серцевини розрізають і повертають на 90 градусів, щоб орієнтація волокна була перпендикулярна до поверхні панелі. Це покращує міцність на стиск і жорсткість на вигин.

Облицювальні матеріали включають сталь з кольоровим покриттям, оцинковану сталь або сталь з покриттям зі сплаву Al-Zn товщиною від 0,4 мм до 0,8 мм. Доступні покриття поверхні: поліестер (PE), силікон-модифікований поліестер (SMP), високоміцний поліестер (HDP) або фторвуглець PVDF. Щільність серцевини з мінеральної вати коливається від 100 кг/м³ до 150 кг/м³, стандартна опція – 120 кг/м³. Серцевина прикріплена до металевих поверхонь за допомогою високоміцного клею, утворюючи інтегровану панель.

Товщина панелей може бути налаштована від 50 мм до 150 мм відповідно до вимог проекту. Ефективна ширина зазвичай становить 900 мм або 1000 мм, для гофрованих профілів використовується 1000 мм. Довжина панелей може досягати 15 000 мм в залежності від умов транспортування.

Технічні характеристики

Дані про продуктивність і перевірка

1. Вогнестійкість: негорючий матеріал класу A

Серцевина з мінеральної вати — це неорганічний волокнистий матеріал, який відповідає стандарту негорючих матеріалів GB 8624 класу A (A1). Випробування на вогнестійкість підтвердили, що сендвіч-панель з мінеральної вати товщиною 50 мм забезпечує вогнестійкість щонайменше 60 хвилин, панель 100 мм – щонайменше 120 хвилин, а панель товщиною 150 мм – щонайменше 180 хвилин. Ядро витримує температуру понад 1000°C. Він не горить, не плавиться і не утворює розплавлених крапель під час дії вогню, і не виділяє токсичних парів. Ця характеристика відповідає обов'язковим вимогам пожежної безпеки до будівельних огороджувальних матеріалів, у тому числі тим, що вказані в Правилах проектування чистих приміщень. Проект державних закупівель Huainan Mining Group чітко вимагав класу вогнестійкості для сендвіч-панелей з мінеральної вати, що відображало критичні вимоги до пожежної безпеки в промисловому застосуванні.

2. Теплоізоляційні характеристики

Теплопровідність серцевини з мінеральної вати коливається від 0,040 Вт/(м·K) до 0,048 Вт/(м·K), зі значенням, що не перевищує 0,043 Вт/(м·K) за температури навколишнього середовища. Сендвіч-панель із мінеральної вати товщиною 100 мм має коефіцієнт теплопередачі не більше 0,404 Вт/(м²·K), що безпосередньо відповідає національному стандарту щодо 75% зниження енергоспоживання будівлі. Серцевини з мінеральної вати використовувалися в системах стін і даху проекту BASF Zhanjiang Verbund Site, ефективно зменшуючи передачу тепла між внутрішніми та зовнішніми приміщеннями та знижуючи споживання енергії у виробничих і офісних приміщеннях.

3. Склеювання та механічні властивості

Міцність зв’язку між металевим покриттям і серцевиною з мінеральної вати повинна бути більше 0,06 МПа. У випробуваннях на відрив основний матеріал, що залишився на металевих поверхнях, повинен бути рівномірно розподілений і покривати щонайменше 85% площі склеєної поверхні. Коли прогин в середині прольоту досягає L₀/250, навантаження на вигин має становити не менше 0,5 кН/м². Для однієї вогнестійкої сендвіч-панелі з мінеральної вати товщиною 100 мм виміряне навантаження на вигин досягло 2,68 кН/м², що значно перевищує мінімальну вимогу. Щільність серцевини 120 кг/м³ і орієнтація волокон, перпендикулярна до поверхні панелі, забезпечують структурну жорсткість і продуктивність на вигин при тривалому використанні.

4. Звукопоглинання та ізоляція

Пориста волокниста структура серцевини з мінеральної вати забезпечує вимірне звукопоглинання. Панель товщиною 50 мм досягає зваженого значення звукоізоляції 29 дБ, ефективно знижуючи внутрішній шум, спричинений дощем або ударом граду по даху. Відповідно до випробувань ISO 354 показник звукопоглинання досягає DELTA LA = 15,7 дБ(A).

5. Перевірка інженерної програми

Сендвіч-панелі з мінеральної вати були перевірені в багатьох реальних проектах. Підприємство BASF Zhanjiang Verbund, третя за величиною інтегрована виробнича база BASF Group у світі, широко використовувала системи сендвіч-панелей з мінеральної вати для стін і покрівлі. Продукт продемонстрував стійкість до погодних умов і структурну стабільність в умовах високої вологості, високої солоності прибережних умов і впливу тайфуну.
Інші проекти, включаючи великий тематичний парк у Шанхаї, висотну будівлю в Пекіні та промислові підприємства в Гуанчжоу та Лояні, використовували матеріал для покращення теплоізоляції, звукоізоляції та протипожежної безпеки.
Проекти реконструкції даху в Yixing Yunxi Commercial Building і Jingtang Warehouse передбачали повну заміну існуючих дахів на сендвіч-панелі з мінеральної вати та додавання металевих опорних систем для посилення конструкції, покращення загальної несучої здатності та стійкості до вітрового тиску.

Примітки щодо встановлення та виготовлення

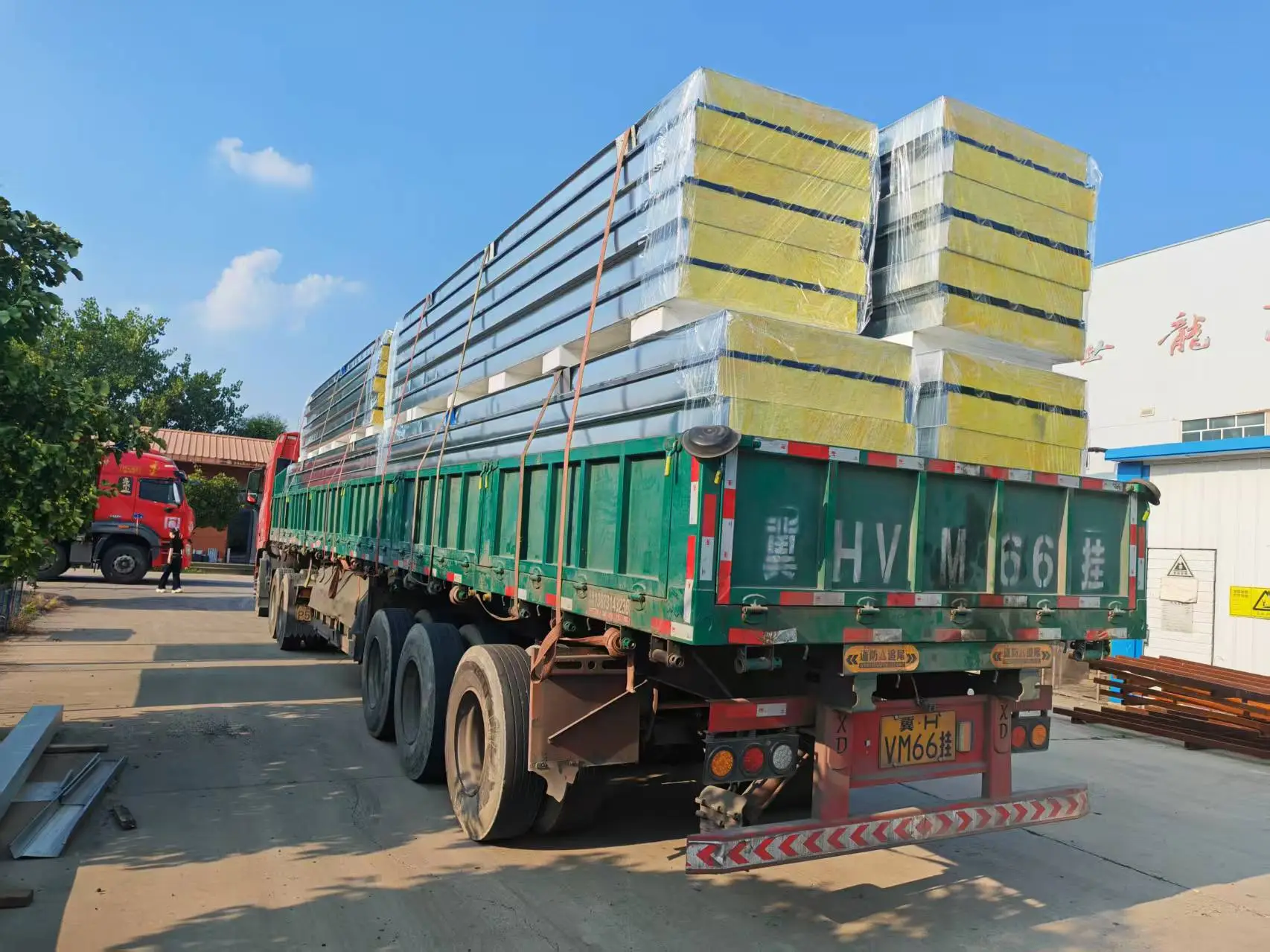

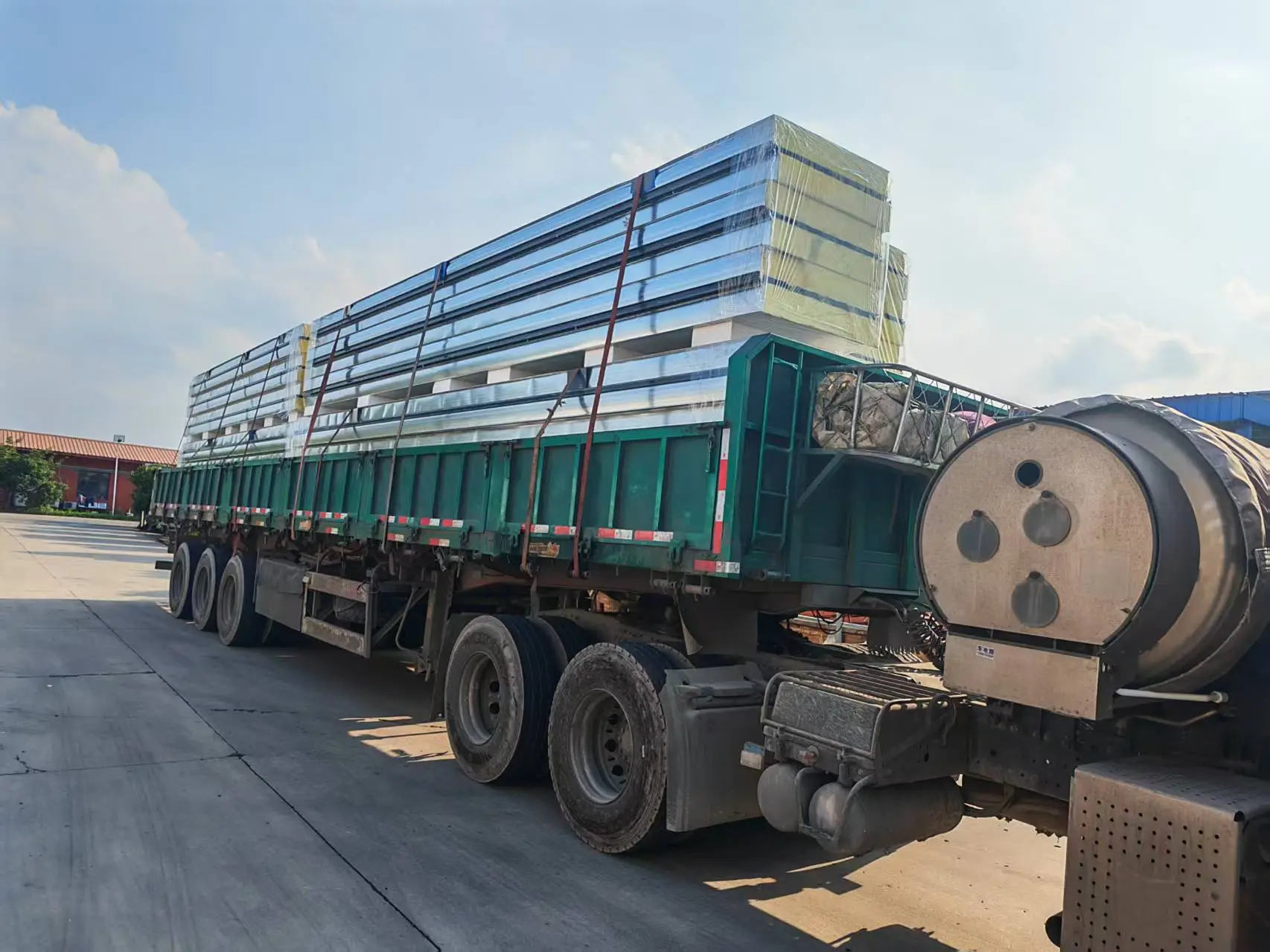

• Використовуйте широкі м’які стропи при транспортуванні панелей, щоб уникнути локальної деформації металевих облицювальних конструкцій.
• Розрізайте панелі спеціальними інструментами та негайно очищайте сміття з обрізаних країв, щоб запобігти вбиранню вологи чи забрудненню.
• Нанесіть герметик або використовуйте відповідні кріплення на з’єднання, щоб забезпечити повітро- та водонепроникність.
• Зберігайте панелі в сухому, провітрюваному приміщенні, піднятому над землею та накритою водонепроникною плівкою, якщо потрібне тривале зберігання.
• Розташуйте отвори на місці подалі від ребер панелі та нанесіть гідроізоляцію та герметизацію після розрізання.

Часті запитання

What is the difference in fire performance between rock wool sandwich panels and polyurethane sandwich panels?

Серцевина з кам’яної вати є негорючою та має вогнестійкість класу А. Поліуретанові серцевини зазвичай мають клас B1 або B2. Для будівель з високими вимогами до пожежної безпеки, таких як промислові підприємства, громадські будівлі та чисті приміщення, сендвіч-панелі з мінеральної вати є більш надійним варіантом.

Як перевірити якість сендвіч-панелей з мінеральної вати?

Вимагайте від постачальника звіти про випробування третьої сторони та перевіряйте ключові показники, такі як теплопровідність, міцність з’єднання, площа відшарування, рейтинг вогнестійкості та ефективність горіння відповідно до вимог GB/T 23932-2009. Перевірка на місці повинна включати рівність поверхні, рівномірність серцевини на зрізаних краях і відсутність подряпин на поверхні.

Який очікуваний термін служби сендвіч-панелей з мінеральної вати?

Панелі з покриттям PVDF або HDP можуть прослужити більше 20 років за нормальних умов використання та обслуговування. Фактичний термін служби залежить від корозії навколишнього середовища, впливу ультрафіолету, механічних пошкоджень та інших факторів. Регулярний огляд і технічне обслуговування можуть продовжити термін служби.

Чи можна налаштувати розміри та кольори для конкретних проектів?

так Товщину панелі, довжину, колір облицювання та тип покриття можна налаштувати. Рекомендується узгодити виробничі допуски, мінімальні обсяги замовлення та терміни доставки з виробником на етапі проектування.

Гарантія якості та перевірка

Вхідна сировина перевіряється для кожної партії, включаючи товщину облицювання, адгезію покриття, щільність серцевини та орієнтацію волокон. Перевірки в процесі роботи охоплюють розміри, склеювання та якість поверхні. Готова продукція перед відправкою перевіряється на упаковку та укладання. Усі продукти можуть постачатися зі звітами про заводські перевірки відповідно до GB/T 23932-2009. Звіти сторонніх виробників також доступні за запитом проекту.
