Настил підлоги – це холодноформована сталева панель, яка використовується як незнімна опалубка під час будівництва та як розтягуюча арматура в композитній плиті під час експлуатації.Будівельні матеріали SENBOпостачає відкриті, закриті, повторювані та арматурні системи настилів ферм для сталевих конструкцій, а також відповідніПрофільовані сталеві листиіСистеми аксесуарів для будівельних матеріалівдля повного монтажу підлоги.
Доступні чотири основні типи продуктів, кожен з яких має відмінну структурну поведінку:

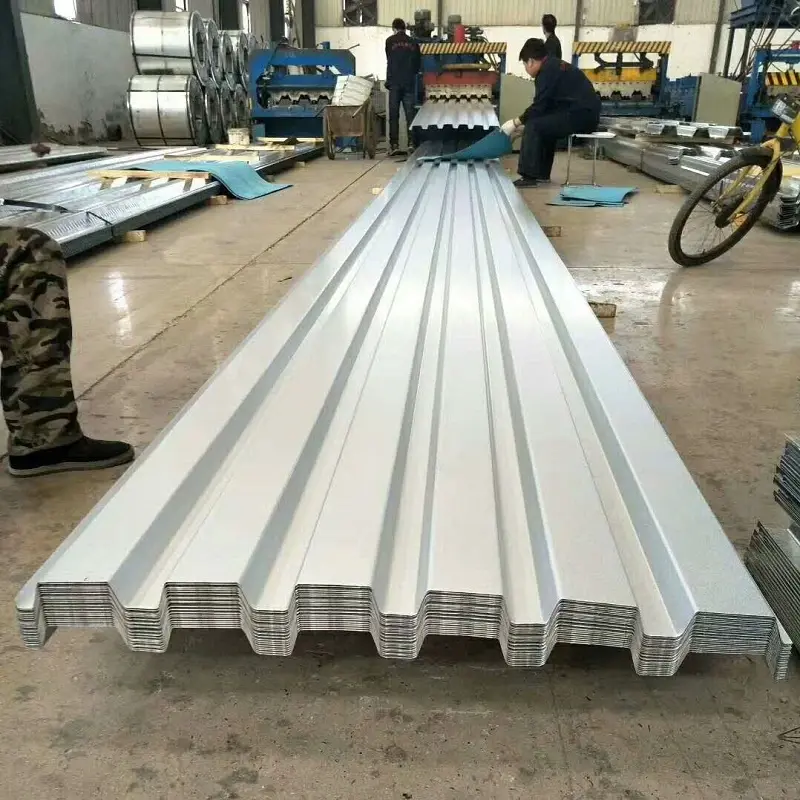

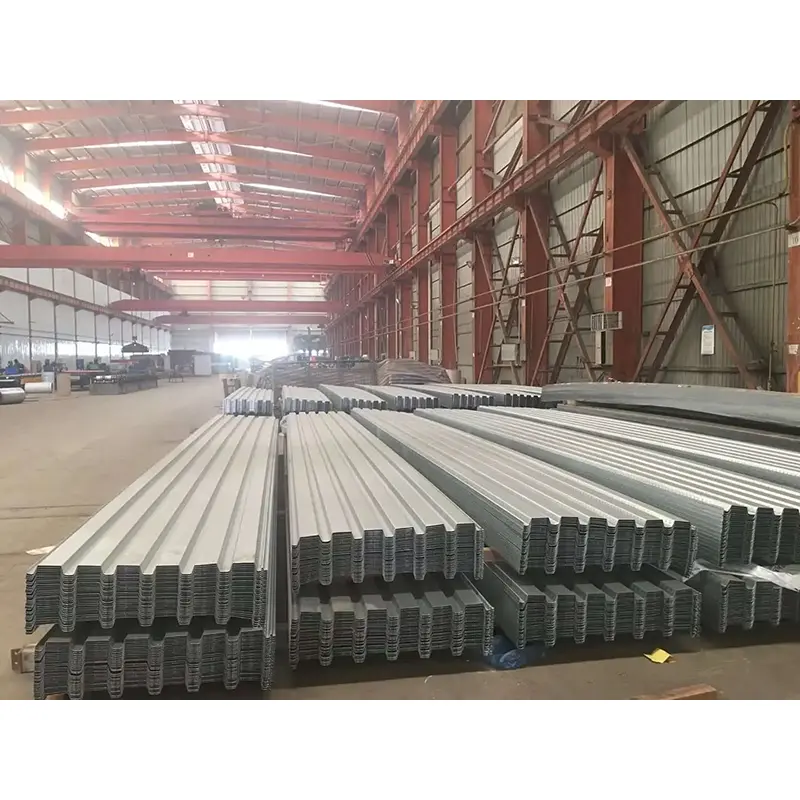

Відкрита підлога:Має С-подібний або подібний профіль хвилі з видимими ребрами. Представницькі моделі включають YXB76-305-915, YXB51-305-915 і YXB75-200-600. Відкритий настил пропонує швидкий монтаж і нижчу вартість, але він функціонує в основному як незнімна опалубка, а не як повністю композитний елемент. Зазвичай він призначений для легких промислових будівель і складів з помірними вимогами до навантаження.
Повторно вхідний поверх:Використовує звужений профіль отвору для покращення вогнестійкості та стійкості до корозії. Поширеною моделлю є YXB51-200-600. Порівняно з відкритою настилом, повторювані профілі забезпечують вищу жорсткість плити та меншу витрату бетону, що представляє часткове покращення поведінки композиту.

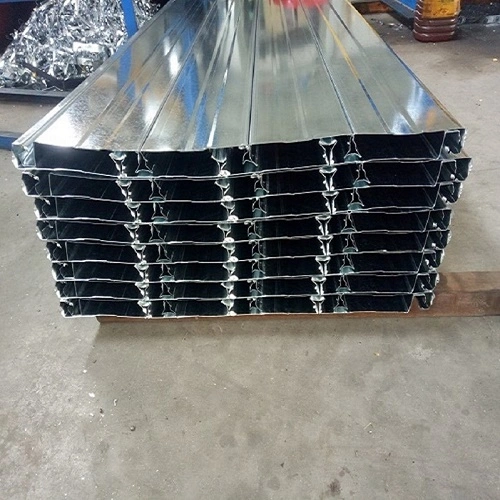

Закрита підлога:Включає ребра зсуву на поверхні панелі, що забезпечує повну композиційну дію між сталлю та бетоном. Нижня сторона рівна і візуально чиста. Основні моделі включають YXB65-185-555, YXB66-240-720 і YXB65-170-510. Закрита палуба підтримує некріплені прольоти 3,0–4,5 м, забезпечує кращу вогнестійкість і зазвичай використовується у висотних сталевих будівлях.

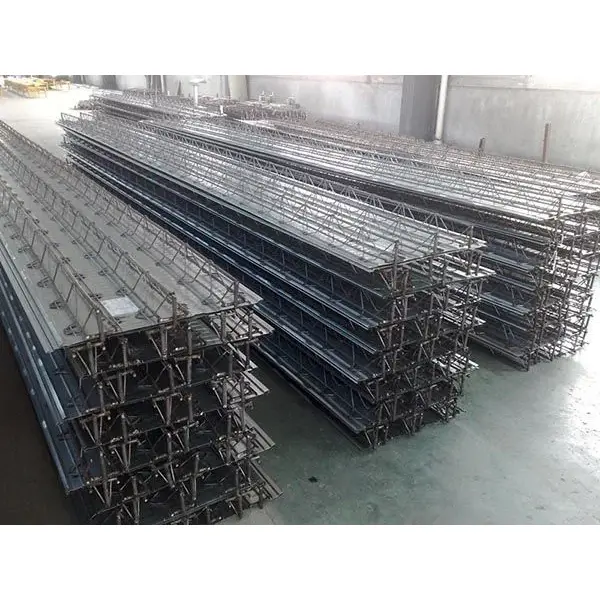

Настил кроквяної підлоги з арматури:Поєднує сталеві прути HRB400, сформовані у ферму з оцинкованим базовим листом, з’єднаним контактним зварюванням. Висота ферми коливається від 70 мм до 150 мм, а лист основи товщиною 0,5 мм з двостороннім покриттям цинку не менше 120 г/м². Обв’язка арматури на місці зменшується на 60–70%, прольоти без опор можуть досягати 5 м, а плита товщиною 100 мм досягає приблизно 1,68 години вогнестійкості.
| Параметр | Діапазон / Параметри | Примітки |
|---|---|---|
| матеріал | Q235, Q345, DX51D+Z оцинкована сталь | Доступна межа текучості 235–550 МПа |
| Товщина листа | 0,6–1,5 мм | 0,8–1,2 мм найчастіше |
| Висота ребра | 20–130 мм | Залежить від типу профілю |
| Ефективна ширина | 404–1025 мм | Залежить від типу профілю |
| Цинкове покриття | 60–275 г/м² (двосторонній) | ≥120 г/м² стандарт; вище для прибережних середовищ |
| Застосовний стандарт | GB/T 12755-2008 | Листи профільовані для будівництва |
Поширені моделі за типом:
Відкритий тип:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Закритого типу:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Тип арматурної ферми:ТД1-70 - ТД5-150, висота ферми 70-150 мм
Вибір типу підлогового покриття залежить від кількох факторів, характерних для конкретного проекту:
Розмах і навантаження:Невеликі проекти з невеликим прольотом можуть використовувати відкриту палубу. Великі прольоти та великі навантаження сприяють використанню закритого настилу або настилу з арматурних ферм. Закрита палуба витримує некріплені прольоти 3,0–4,5 м, тоді як настил з арматурних ферм розширює її до 5 м за певних умов.
Пожежні вимоги:Закрита палуба та палуба з арматурних ферм забезпечують кращі протипожежні характеристики, ніж відкрита палуба. Деякі закриті конфігурації настилу пройшли випробування на вогнестійкість і можуть використовуватися без напилюваного вогнезахисту, якщо конструкція композитної плити відповідає застосовним нормам. Вогнестійкість залежить від товщини плити та бетонного покриття, а не лише від палуби.
Послідовність будівництва:Відкритий настил легкий і швидко встановлюється, що робить його придатним для великих поверхонь. Настил з арматурних ферм скорочує роботу з армування на місці, але потребує часу на заводське виготовлення.
Корозійне середовище:Для внутрішнього застосування зазвичай використовується цинкове покриття щільністю не менше 120 г/м². У прибережних або хімічно агресивних середовищах може знадобитися більша вага цинку або альтернативний захист. Цинковий шар в першу чергу захищає сталь під час будівництва; після укладання бетону бетонне покриття забезпечує тривалий захист від корозії.
Перевірка панелі:Перед установкою переконайтеся, що відхилення площинності панелі менше 3 мм і що немає значних деформацій або пошкоджень покриття. Товщину цинкового покриття і якість зварювання слід перевіряти на вхідних матеріалах.
Компонування та кріплення:Перед укладанням панелей розмічають осьові лінії на сталевих балках з контролем відхилення в межах 3 мм. Поздовжній нахлест між сусідніми листами повинен бути не менше 50 мм, забезпечений прихватками. Відстань між зварювальними шпильками наскрізної деки зазвичай не перевищує 300 мм, при цьому проплавлення зварного шва перевіряється відповідно до проектних вимог.
Заливка бетону:Підтримувати осадку 120±20 мм. Уникайте прямого контакту між вібратором і поверхнею настилу, щоб запобігти пошкодженню покриття та деформації панелі. Переконайтеся, що тимчасові опори правильно розташовані перед заливкою, особливо для некріплених установок, де проліт і товщина листа повинні відповідати проекту.
Креслення компонування:Підготуйте детальні креслення перед установкою, показуючи напрямок панелей, місця перекриття, отвори та положення шпильок. Нерегулярні ділянки слід планувати заздалегідь, щоб уникнути неконтрольованого різання, яке може вплинути на характеристики конструкції.
1.Системи перекриттів для висотних і надвисоких сталевих конструкцій, де зазвичай вказується закритий настил і настил з арматурних ферм.
2.Промислові підприємства та логістичні склади, де відкриті палуби пропонують економічно ефективне рішення для малонавантажених мезонінів і платформ.
3.Громадські будівлі, такі як термінали аеропортів, стадіони та виставкові центри з вимогами до підлоги з великим прольотом.
4.Енергетичні об'єкти та енергетичні об'єкти, що вимагають підвищеної вогнестійкості та навантажувальної здатності.
У деяких огороджувальних конструкціях зі сталевим каркасом системи перекриттів узгоджені зСендвіч-панелі з мінеральної ватидля ізоляції стін і покрівлі, утворюючи інтегровану структурну та теплову оболонку. Наша команда інженерів може допомогти з деталізацією інтерфейсу між цими продуктами.

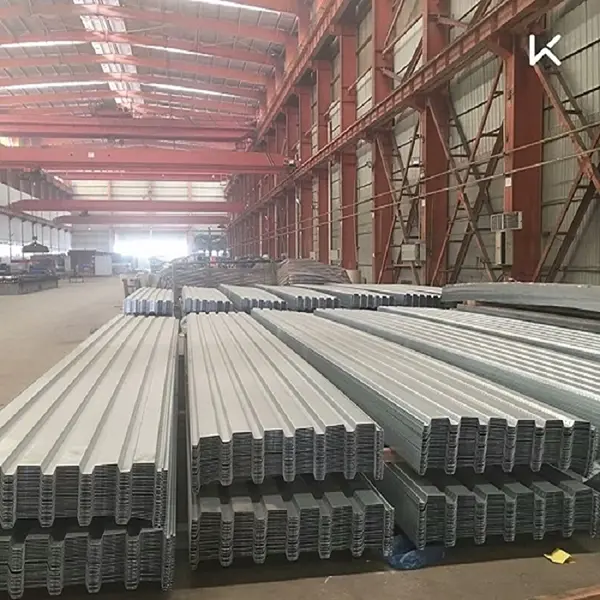

Відкритий настил виступає в основному як незнімна опалубка і не робить істотного внеску в композиційну дію. Закрита палуба використовує зрізні ребра для зчеплення з бетоном, що дозволяє сталі та бетону працювати разом під навантаженням. Настил арматурної ферми використовує зварну сталеву ферму, яка працює так само, як звичайна арматура плити, при цьому основний лист служить лише опалубкою.
Проліт без опор залежить від профілю настилу, товщини листа, товщини бетонної плити та навантаження на конструкцію. Закрита настил зазвичай витримує 3,0–4,5 м без тимчасових опор, а настил з арматурних ферм може досягати 5 м. Таблиці проміжків виробника слід використовувати разом із перевірками прогину для конкретного проекту.
Для стандартного застосування всередині приміщень типовим є двостороннє цинкове покриття не менше 120 г/м². У прибережних або корозійних середовищах може знадобитися більша вага покриття. Цинкове покриття захищає сталь на етапі будівництва; тривалий захист від корозії забезпечує бетонне покриття після укладання.
Не завжди. Закритий настил і настил з арматурних ферм можна встановлювати без опор, якщо проліт і товщина листа знаходяться в межах, встановлених виробником. Відкрита палуба часто вимагає опор або зменшених прольотів. Розрахунок прогину та перевірку навантаження на конструкцію слід виконати перед вибором варіанту без опор.
так Товщину листа, ефективну ширину та довжину можна регулювати відповідно до вимог проекту. Спеціальні профілі та отвори повинні бути підтверджені на етапі креслення макета, щоб уникнути вторинного різання на місці, яке може поставити під загрозу конструктивні характеристики.
