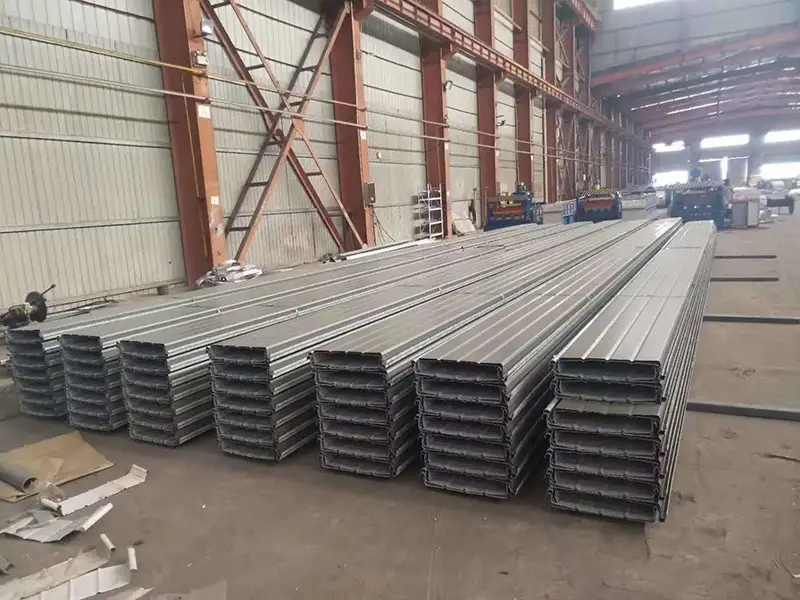

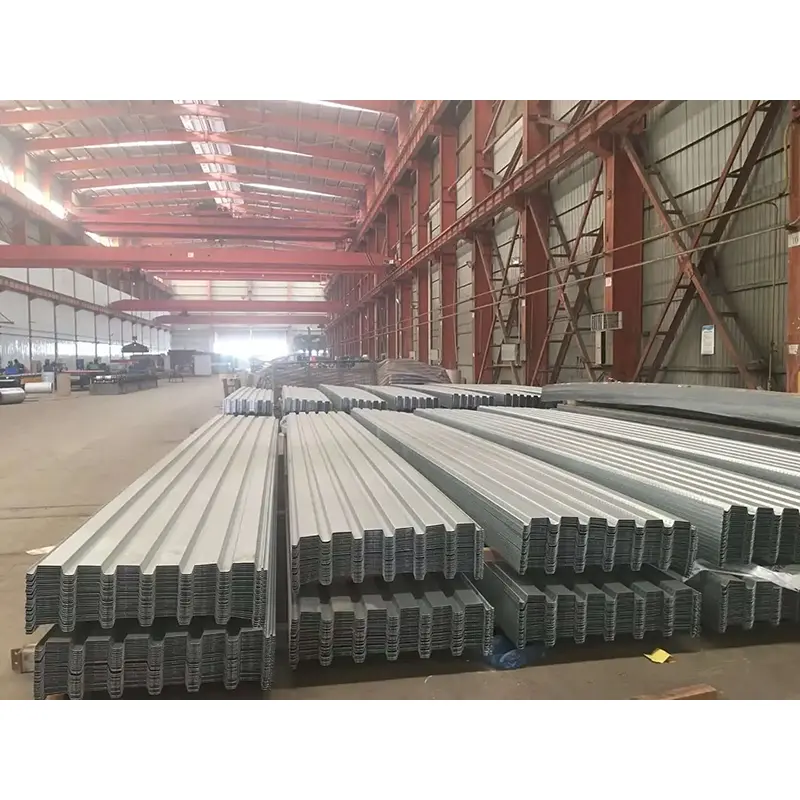

Несучий настил для підлоги, також відомий як сталевий настил для підлоги або профнастил, є холоднокатаним будівельним елементом, виготовленим із оцинкованого сталевого листа. Його рифлений поперечний переріз має форму V, U або трапеції, залежно від профілю.Будівельні матеріали SENBOпостачає ці панелі як частину свого асортименту сталевих конструкцій, пропонуючи варіанти як з відкритим, так і з закритим профілем для композитних систем підлоги.
Під час будівництва щити виконують роль незнімної опалубки. Після затвердіння бетону вони служать арматурою на розтяг у нижній частині плити. Саме ця подвійна функція робить систему структурно ефективною та економною.

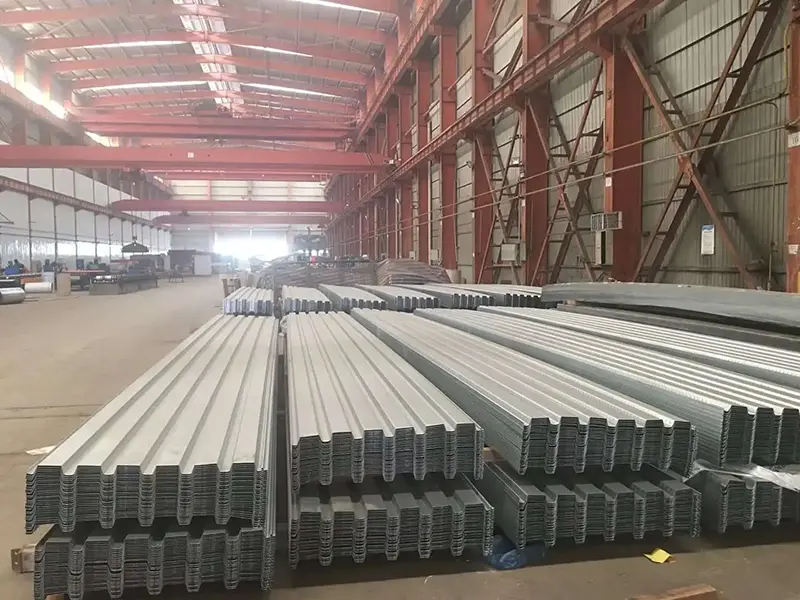

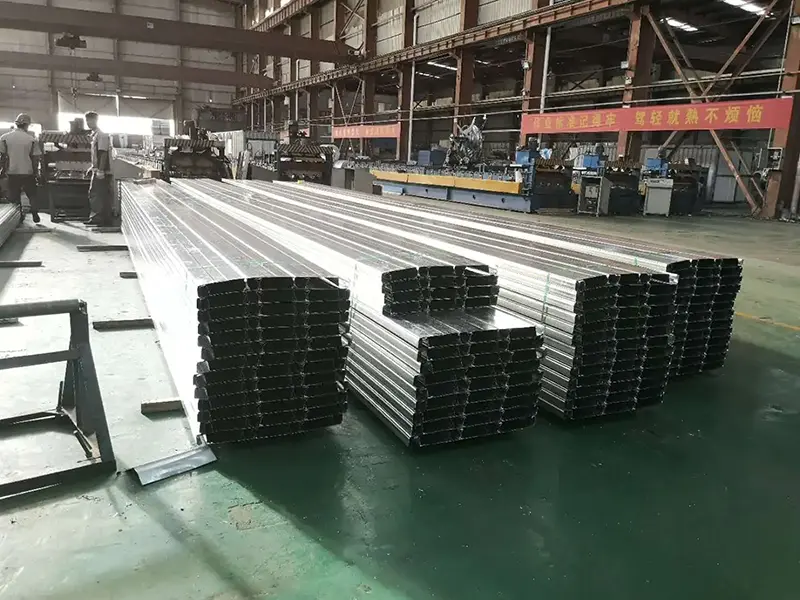

Настили з відкритим профілем, такі як YX76-305-915 і YX75-300-880, мають ребра з відкритими верхами. Така конструкція спрощує розміщення арматурних стрижнів і прокладання інженерних комунікацій на місці. Моделі із закритим профілем, зокрема YX60-263-790 та YXB65-185-555, використовують протилежний підхід: ребра повністю закриті, створюючи плоску нижню частину та кращу вогнестійкість.

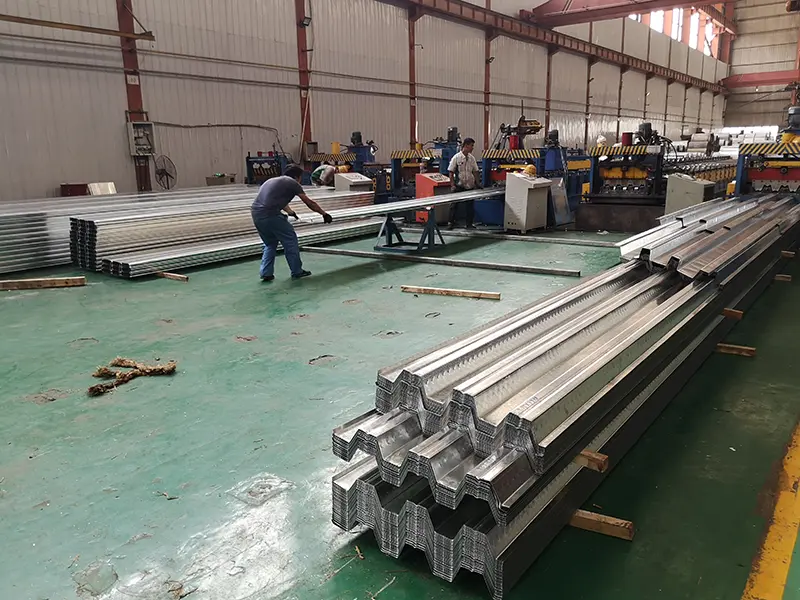

Що стосується основних матеріалів, використовуються гарячеоцинковані рулони сталі таких марок, як DX51D+Z, Q235 і Q345. Вага цинкового покриття може бути відрегульована від 40 до 600 г/м² відповідно до конкретних потреб у захисті від корозії. 21-етапний процес формування валків формує панелі, довжина яких налаштовується для кожного проекту. Монтажні бригади зазвичай покривають 2000–3000 м² на день.
Щоб утворити інтегровану структурну систему, панелі приварюються до сталевих балок через палубу за допомогою зрізних шпильок, а сусідні панелі з’єднуються спеціальними затискними інструментами.
Візьмемо для прикладу деку з відкритим профілем YX75-300-880. З висотою ребра 75 мм, відстанню між ребрами 300 мм і ефективною шириною 880 мм версія товщиною 1,0 мм забезпечує момент інерції 135 см⁴/м. Навантажувальна здатність на етапі будівництва становить 3,2 кН/м², а гранична навантажувальна здатність композитної плити досягає 8,5 кН/м². Коли товщина збільшується до 1,2 мм, момент інерції зростає до 190 см⁴/м, підвищуючи кінцеву потужність до 12,0 кН/м².
Модель YX51-342-1025 розповідає схожу історію. Коефіцієнт використання матеріалу становить 82%, а панель товщиною 1,0 мм забезпечує момент інерції 63,50 см⁴/м із модулем пружності перерізу 20,13 см³/м.
Межа текучості може регулюватися в широкому діапазоні від 235 МПа до 550 МПа з межею міцності на розрив від 340 до 700 МПа. При динамічному навантаженні втомна довговічність досягає 2 мільйонів циклів, як зазначено в ЄС EN1993-1-3. Під час тестування на сольовий туман оцинковані панелі витримують до 2000 годин без появи червоної іржі, що означає термін служби понад 25 років у прибережних умовах.
Секція висотою ребра 51 мм пройшла моделювання гідродинаміки для оптимізації її форми. З бетонною плитою товщиною 120 мм вона досягає вертикальної несучої здатності 3,5 кН/м² і забезпечує на 42% більшу міцність на вигин, ніж порівнянна конструкція з ребрами 35 мм. Аналіз кінцевих елементів додатково підтверджує коефіцієнт рівномірності передачі навантаження 0,92 для секції кроку ребра 233 мм, що допомагає уникнути 25% концентрації напруги, яка часто спостерігається у звичайних настилах.
Не залишено без уваги і сейсмічні характеристики. Вибрані моделі відповідають вимогам дизайну для зон Intensity 8. Також було проведено тестування на вогнестійкість: вироби із закритим профілем відповідають вимогам вогнестійкості, не потребуючи вогнезахисту, що наноситься розпиленням.
У таблиці нижче наведені стандартні виробничі параметри. Налаштування доступні для конкретних вимог проекту.
| Метрика ефективності | Параметр/специфікація | Примітки |
|---|---|---|
| Оцінка основного матеріалу | DX51D+Z, Q235, Q345 | Лист сталевий гарячеоцинкований |
| Загальна товщина | 0,7–1,5 мм | Залежить від типу профілю та вимог до навантаження |
| Межа текучості | 235–550 МПа | Регульована |
| Двостороннє цинкове покриття | 40–600 г/м² | Покриття з високим вмістом цинку вимагає індивідуального налаштування |
| Класифікація профілю | Відкритий/Закритий | Перегляньте основні характеристики моделі нижче |
| Ефективна ширина | 600–1025 мм | Залежить від типу профілю |
| Ефективність установки | 2000–3000 м²/добу | Добова потужність установки |
| Проектний термін служби | ≥25 років | Прибережні регіони |
| Тип профілю | Висота ребра (мм) | Ефективна ширина (мм) | Коефіцієнт використання матеріалу | Загальна товщина (мм) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0,8–1,5 |
| YX75-300-880 | 75 | 880 | 70,4% | 0,8–1,5 |
| YX60-263-790 | 60 | 790 | 79% | 0,8–1,2 |
| YX75-200-600 | 75 | 600 | 60% | 0,75–2,3 |
| YX51-233-699 | 51 | 699 | 69,9% | 0,8–1,2 |
1. Подвійна функціональність.Один продукт служить двом цілям: незнімна опалубка під час будівництва та армування на розтяг після експлуатації плити. Це природно зменшує загальне споживання сталі.
2. Ефективність будівництва.Можна встановлювати кілька поверхів одночасно, заливаючи бетон поетапно. Щоденне покриття площею 2000–3000 м² забезпечує швидкий рух проектів.
3. Перевірені механічні властивості.Межа текучості регулюється від 235 до 550 МПа, а навантажувальна здатність композитної плити була підтверджена випробуваннями. Для вибору доступний повний спектр характеристик моделі.
4. Стійкість до корозії.Завдяки рівням гальванізації, які можна налаштувати від 40 до 600 г/м², і стійкості до сольових туманів до 2000 годин, панелі забезпечують термін служби понад 25 років навіть у прибережних регіонах.
5. Гнучкість профілю.Профілі з відкритими ребрами спрощують розміщення арматури та прокладку комунікацій, тоді як профілі з закритими ребрами пропонують плоску нижню частину та покращену вогнестійкість. Правильний вибір залежить від пріоритетів проекту.
Для настилу з відкритим профілем:Цей тип добре працює, коли необхідно встановити арматуру на місці або прокласти інженерні комунікації всередині ребер. Майте на увазі, що можуть знадобитися додаткові протипожежні заходи залежно від вогнестійкості проекту.
Для настилу закритого профілю:Якщо для кріплення до стелі потрібна плоска нижня сторона або якщо метою є уникнення вогнезахисту, що наноситься розпиленням, краще підійдуть моделі із закритим профілем.
Для прибережних або корозійних середовищ:Необхідно вказати щільніше цинкове покриття до 600 г/м². Звіти про випробування сольового туману надаються за запитом для перевірки ефективності.
Під час встановлення:Зрізні шпильки повинні бути приварені через палубу до сталевої балки відповідно до вказаної схеми та відстані до краю. Сусідні панелі необхідно щільно з’єднати між собою затискними інструментами, а тимчасові опори слід перевіряти під час заливки бетону, щоб контролювати прогин.
1.Висотні та надвисокі сталеві конструкції потребують надійних систем підлоги та даху, і несучі настили відповідають цій ролі.
2.Громадські будівлі великого прольоту, включаючи стадіони та термінали аеропортів, отримують вигоду від конструктивної ефективності системи.
3.Логістичні склади та промислові підприємства часто використовують ці панелі для робочих платформ і підлог.
4.Будь-який проект сталевої конструкції зі стислими графіками та поетапним робочим процесом може скористатися перевагами швидкого встановлення, яке пропонує ця система.
Профнастил з відкритим профілем залишає відкритими верхівки ребер, що спрощує установку арматури та монтаж інженерних комунікацій. Настил із закритим профілем повністю охоплює ребра, що забезпечує плоску нижню частину та зазвичай кращу вогнестійкість без напилення. Вибір залежить від конструктивних, протипожежних та архітектурних потреб.
Це залежить в першу чергу від впливу навколишнього середовища. Для внутрішніх робіт зазвичай використовують стандартне покриття 120–275 г/м². У прибережних або висококорозійних середовищах потрібні більш щільні покриття, до 600 г/м². Ми можемо допомогти визначити відповідну специфікацію, коли стануть відомі умови проекту.
Вищі ребра, наприклад 75 мм, забезпечують більшу жорсткість і вантажопідйомність, що дозволяє використовувати більші прольоти або більші навантаження. Нижні ребра, близько 51 мм, добре підходять для менших прольотів і менших навантажень. Щоб підтвердити оптимальний профіль і товщину, завжди слід виконувати структурний розрахунок.
Це залежить від профілю панелі, товщини, прольоту та навантажень конструкції. Деякі конфігурації розроблені для встановлення без опор до певних прольотів. Необхідно ознайомитися з таблицями прольотів виробника, а інженер-конструктор повинен перевірити послідовність будівництва.
Основними посиланнями є GB 55004-2021 (обов’язковий код для композитних конструкцій) і атлас національного стандарту 05SG522. Для втомлюваності та конструкції холодного формування часто цитується EN1993-1-3. Сертифікати матеріалів і протоколи випробувань можуть бути надані за запитом.
Компанія Tianjin SENBO Building Materials Technology Co., Ltd. є виробником несучих настилів для підлоги, композитних настилів для підлоги, покрівельних панелей зі стоячим фальцем та інших металевих огороджувальних виробів. Наша виробнича база розташована в зоні економічного розвитку Цзінхай, Тяньцзінь, Китай, оснащена автоматизованими виробничими лініями та чотириетапним процесом перевірки якості. Для отримання додаткової інформації про нашу фабрику, сертифікати, можливості тестування та посилання на проекти відвідайте нашПро нассторінка абозверніться до нашої команди інженерів.
