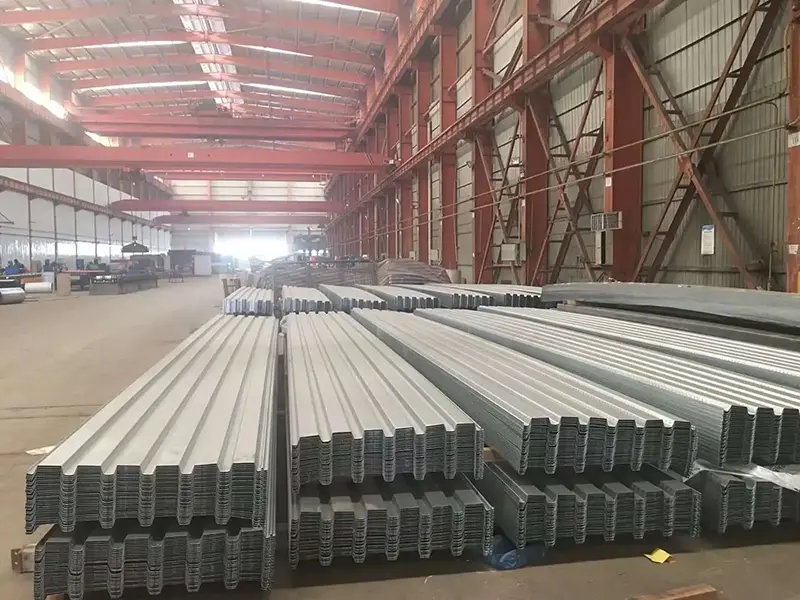

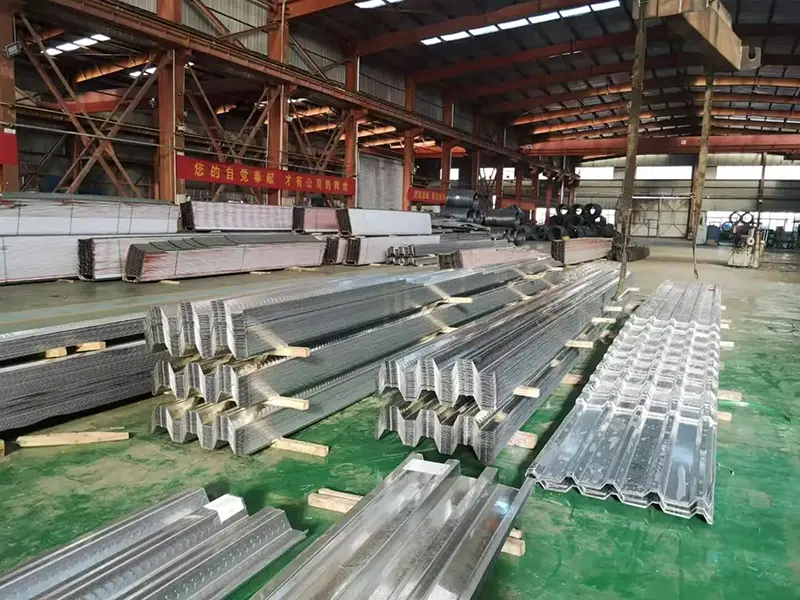

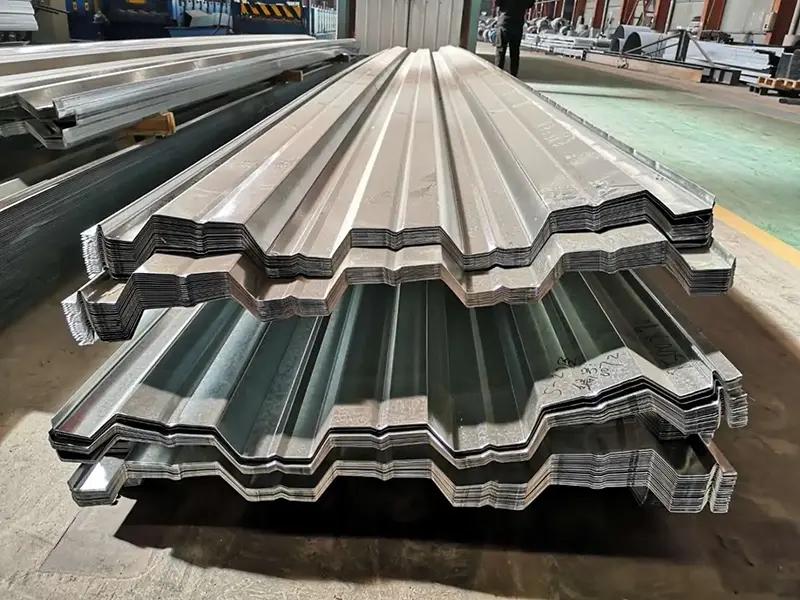

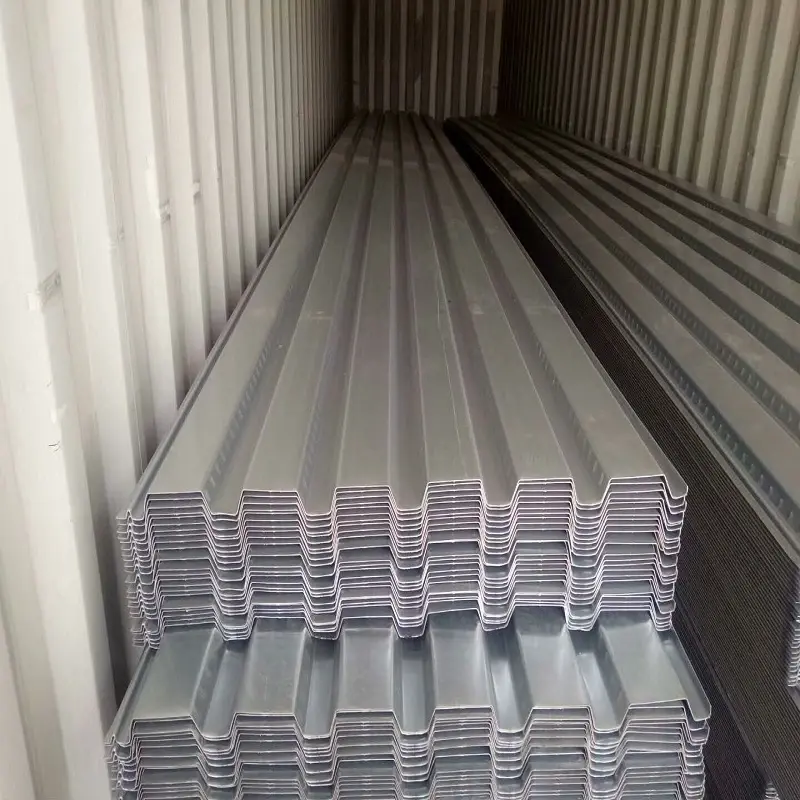

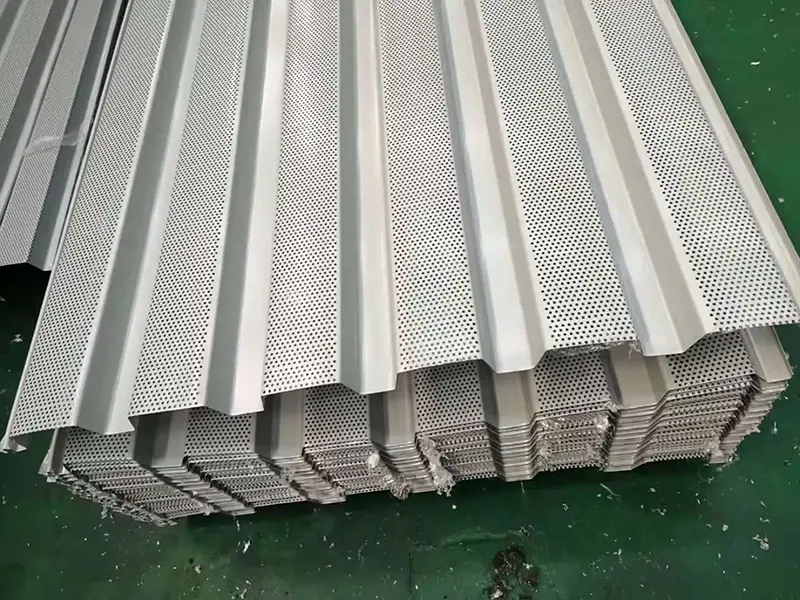

Настил для підлоги з відкритим ребром

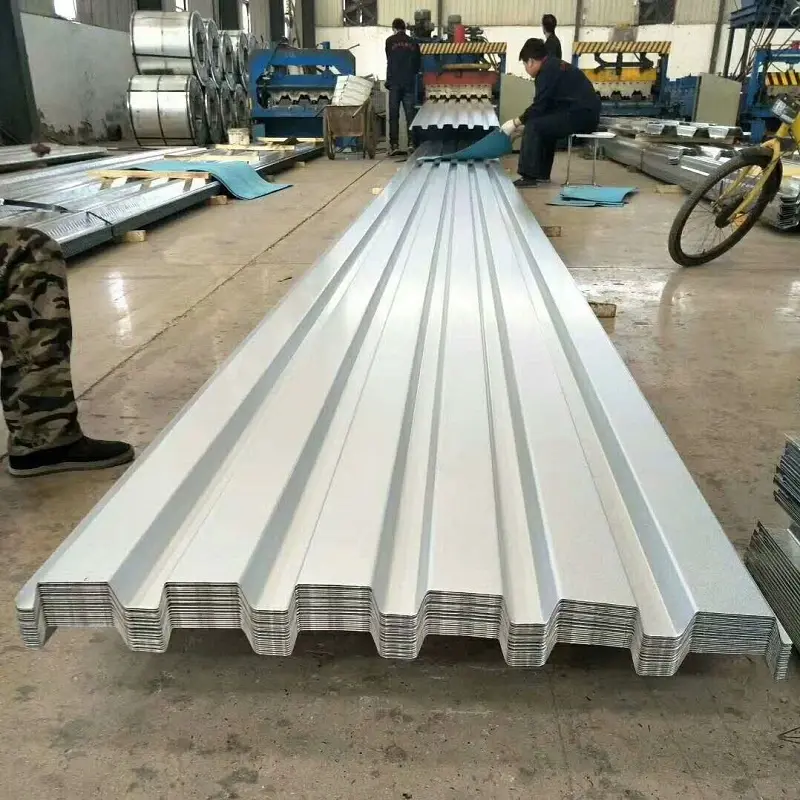

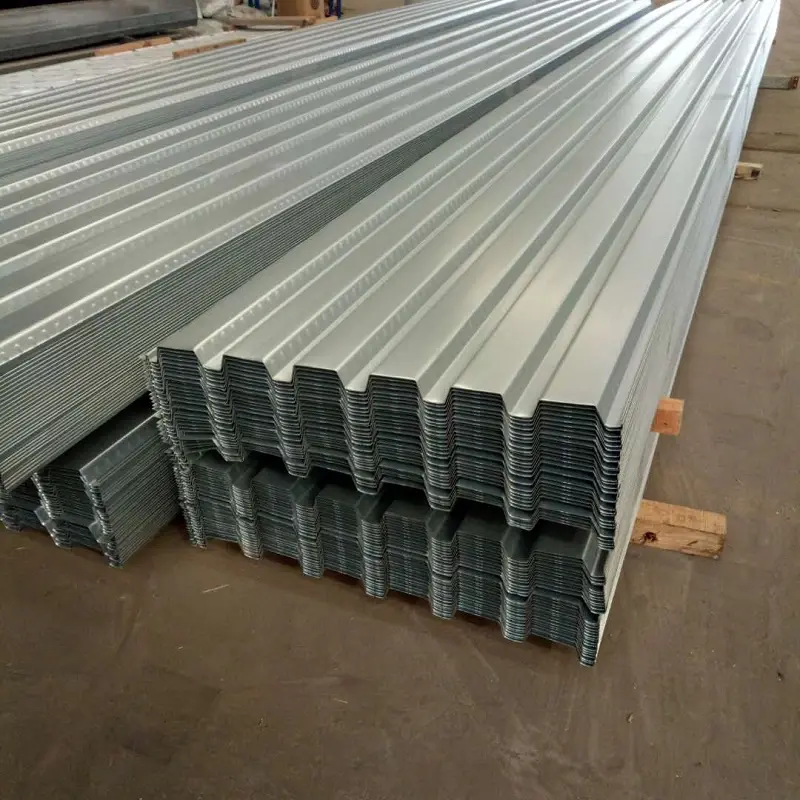

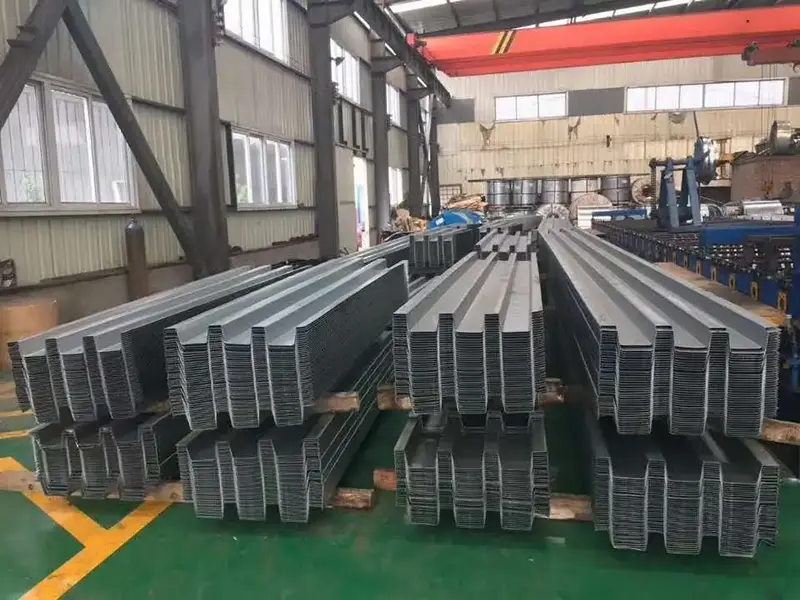

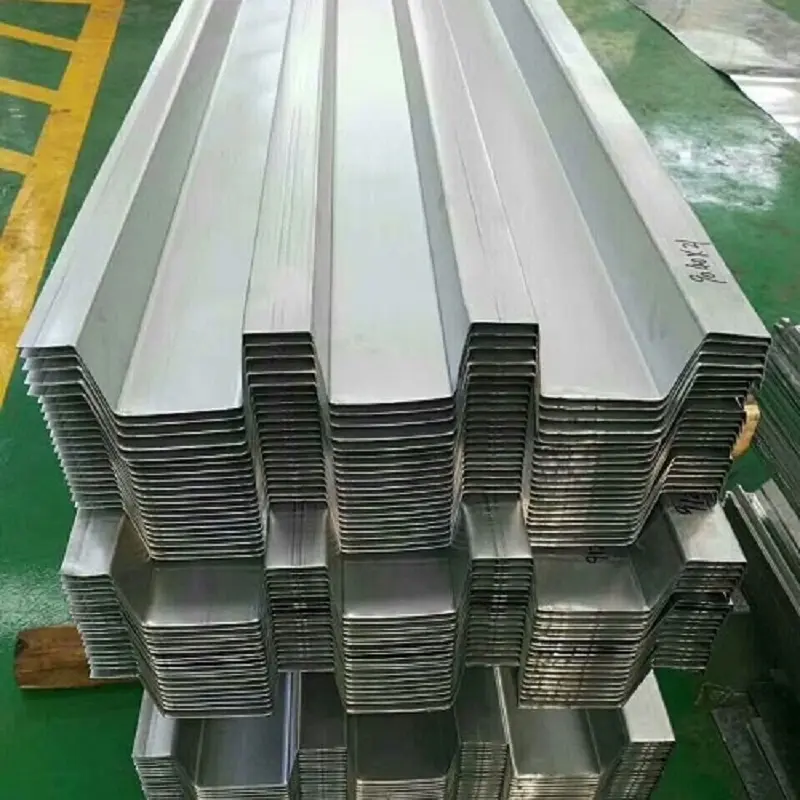

Терасна підлога з відкритим ребром — це холодноформована гофрована панель, виготовлена ​​з гарячеоцинкованого сталевого листа або з покриттям Al-Zn. Він має відкритий V, U або трапецієподібний поперечний переріз, при цьому верхня частина реберного каналу залишається відкритою. Така конструкція спрощує розміщення арматурних стрижнів, прокладання інженерних комунікацій і заливання бетону на місці.

СЕБНО Будматеріалипостачає настили для підлоги з відкритим профілем як частину свого асортименту сталевих конструкцій. Панелі служать незнімною опалубкою під час будівництва, а пізніше працюють разом з бетонною плитою як розтягуюча арматура.

Основні матеріали та обробка поверхні

Основним матеріалом є високоякісна вуглецева конструкційна сталь або низьколегована сталь від великих вітчизняних виробників, таких як Shougang, Angang, Hangang, Tanggang, Baosteel і WISCO. Вага покриття зазвичай коливається від 60 до 275 г/м², з максимальною щільністю 600 г/м² для вимогливих умов.

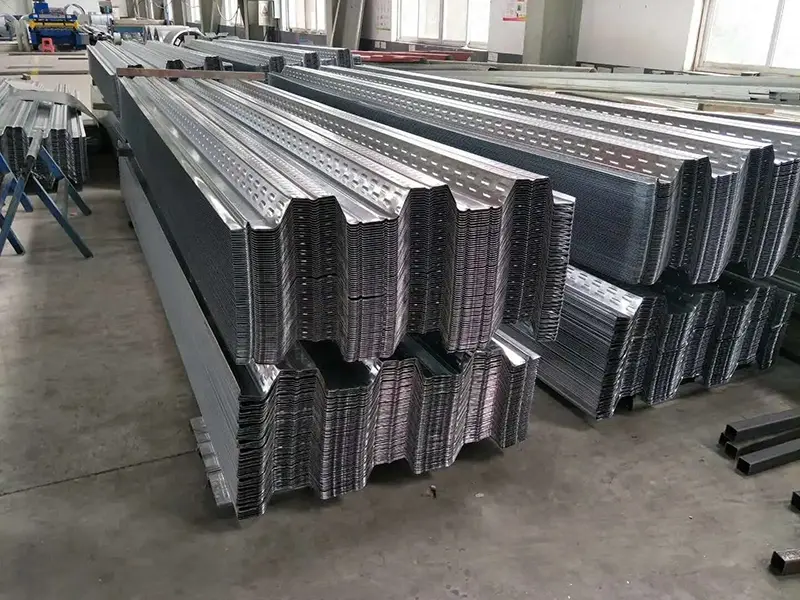

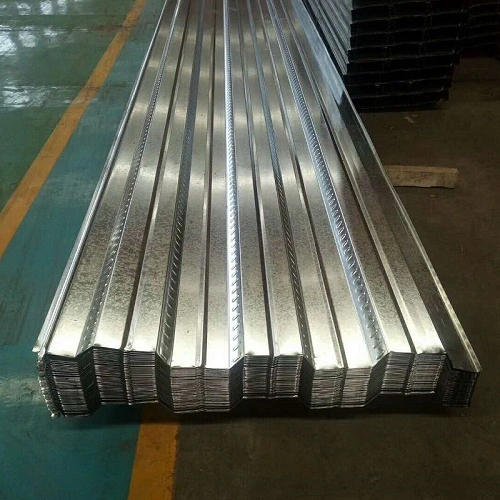

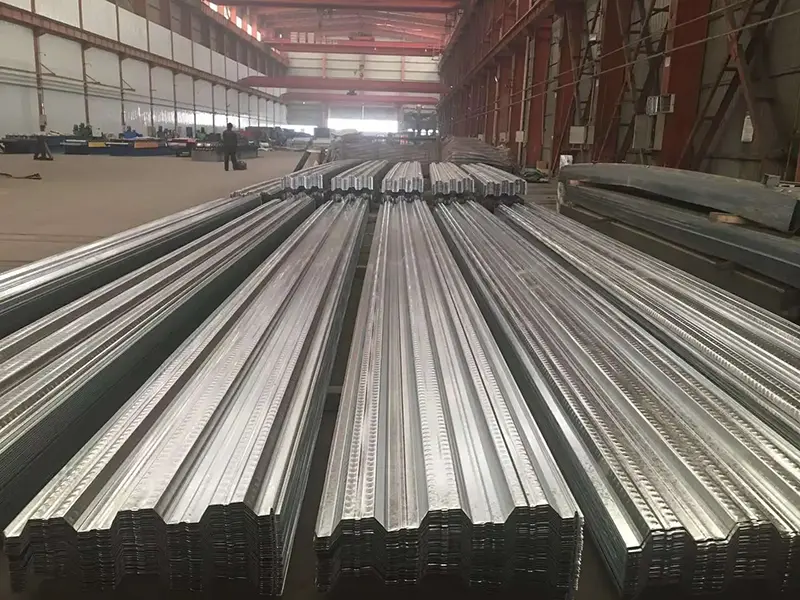

Загальні межі текучості включають 250 МПа, 280 МПа, 320 МПа та 350 МПа і можуть досягати 550 МПа. Поверхня може бути рельєфною для покращення зчеплення з бетоном, що допомагає встановити надійну композитну дію між сталевою настилом і плитою.

Як встановлюється система

Під час будівництва настил укладається поверх сталевих балок і закріплюється на кінцях точковим зварюванням з повним проваром. Для проміжних з’єднань використовуються зрізні шпильки, приварені через настил до сталевої балки. Сусідні панелі з’єднуються спеціальними затискними інструментами, які блокують рельєфні точки з’єднання.

Профнастил витримує власну вагу мокрого бетону та будівельні навантаження на етапі будівництва. Після того, як бетон затвердіє, він діє разом з плитою як композиційна система, функціонуючи як розтягуюча арматура в структурних розрахунках.

Параметри профілю та технічні дані

Серія настилів для підлоги з відкритим профілем охоплює широкий спектр профілів. У таблиці нижче наведено типові параметри для кількох основних моделей.

Ефективність конструкції та валідація

1. Можливість проходження без опори

Під час заливки бетону профнастил повинен витримувати будівельні навантаження за рахунок власної міцності та жорсткості. Для моделі YX60-263-790, виготовленої зі сталі Q345 товщиною 1,2 мм, максимальний проліт без опор для трипролітної суцільної композитної плити товщиною 120 мм становить 2,65 м. Модель YX51-250-750 товщиною 0,8 мм має застосовний діапазон прольоту 2,5–3,0 м.

Ця непідкріплена можливість дозволяє одночасне встановлення на кількох поверхах, забезпечуючи поетапне заливання бетону та пришвидшення загальної послідовності будівництва.

2. Несуча здатність композитної плити

Коли сталевий настил і бетон діють разом через тиснення та зрізні шпильки, несуча здатність значно збільшується. Наприклад, конфігурація з використанням YX60-263-790 (товщина 1,0 мм) зі сталевими балками Q235 і бетонною плитою C30 товщиною 100 мм має міцність на вигин 21,71 кН·м. Якщо замість цього використовувати сталь Q345, потужність зростає до 29,77 кН·м. За допомогою цих параметрів можна розрахувати значення потужності для інших марок бетону, товщини плит і марок сталі.

3. Основні процедури будівництва

Кілька процедур вимагають уваги під час встановлення. Кінці настилу повинні бути з’єднані зі сталевими балками точковим зварюванням з повним проваром. Для проміжних з’єднань використовується зварювання шпильок через настил. Суміжні аркуші з’єднуються між собою в рельєфних точках за допомогою спеціальних обтискних кліщів. На вигнутих ділянках рекомендується плазмове різання, щоб зберегти гладкі краї та зберегти оцинковане покриття.

Оригінальний проект визначає відстань між зварювальними швами 305 мм, але її можна зменшити під час будівництва, щоб запобігти деформації під час пішохідного руху або заливки бетону. Арматура з негативним моментом також повинна бути встановлена ​​в консольних секціях відповідно до проектних специфікацій для запобігання розтріскування.

Технічні переваги на практиці

1. Незнімна опалубка.Профнастил замінює традиційну дерев’яну опалубку, тому немає потреби в монтажі, розшивці та підкріпленні. Це прискорює графік будівництва.

2. Легкий з високою міцністю.Витрата сталі приблизно 9-10 кг/м² на листи товщиною 0,8 мм, оптимальний проліт 2,5-3,5 м. Профнастил також функціонує як розтягуюча арматура в системі композитної підлоги.

3. Ефективна послідовна конструкція.Панелі можна укладати на кілька поверхів одночасно, а бетон можна заливати поетапно. Це значно скорочує загальний термін виконання проекту.

4. Зручна маршрутизація інженерних мереж.Профіль з відкритим ребром дозволяє безпосередньо встановлювати труби та проводку без вторинних прорізів або каналів.

5. Стійкість до корозії та переробка.Оцинковане покриття забезпечує захист від іржі як на етапі будівництва, так і на етапі обслуговування. Сталевий матеріал підлягає повній переробці після закінчення терміну служби.

Проектування та встановлення

Вимоги до прольоту та навантаження:Виберіть профіль і товщину на основі таблиць прольотів без опор і розрахунків навантаження на композитну плиту. Більш важкі навантаження або більші прольоти можуть вимагати більш товстих панелей або вищих сортів сталі.

Для маршрутизації комунальних послуг:Відкриті ребра спрощують прокладку труб і електропроводки, але компонування має узгоджуватися з розміщенням арматури, щоб уникнути конфліктів.

Для вигнутих або неправильних ділянок:Для збереження якості кромок і цілісності оцинкованого покриття краще плазмове різання, а не ножиці.

Під час зварювання:Дотримуйтеся вказаної відстані між зварними швами для точкового зварювання та зрізних шпильок. Тимчасово можна використовувати більш щільні відстані, щоб запобігти деформації під час будівництва, але для кінцевих з’єднань необхідно дотримуватися структурного проекту.

Типове застосування проекту

1.Системи композитних перекриттів для багатоповерхових і висотних металоконструкцій.

2.Конструкції перекриттів для промислових підприємств і логістичних складів.

3.Проекти великопролітних перекриттів, в тому числі комерційних комплексів і паркінгів.

4.Проекти сталевих конструкцій, які потребують швидкого будівництва та поетапного робочого процесу.

Часті запитання

1. Чим відрізняються профнастили відкритого та закритого профілю за вогнестійкістю?

Настил із закритим профілем зазвичай забезпечує кращу вогнестійкість, оскільки ребра повністю закриті, а бетон більш повно оточує сталь. Настил з відкритим профілем може потребувати додаткових заходів протипожежного захисту, залежно від вогнестійкості проекту. Тестування на вогнестійкість слід переглядати для кожного типу профілю.

2. Чи можна використовувати профнастил з відкритим профілем без тимчасового кріплення?

Так, багато моделей з відкритим профілем призначені для встановлення без опор у межах заданих меж прольоту. Наприклад, YX60-263-790 зі сталлю Q345 товщиною 1,2 мм може мати проліт без опор до 2,65 м для трипролітної суцільної плити 120 мм. Завжди звертайтеся до таблиць прольотів виробника та структурних розрахунків проекту.

3. Яка різниця між оцинкованим і Al-Zn покриттям?

Обидва покриття забезпечують захист від корозії, але покриття Al-Zn зазвичай забезпечує кращу стійкість до високих температур і деяких корозійних середовищ. Вибір залежить від середовища проекту та вимог до терміну служби. Покриття Al-Zn часто вказується для прибережних або промислових умов.

4. Як монтуються інженерні комунікації з настилом відкритого профілю?

Відкриті ребра забезпечують простір для проходження каналів і проводів після затвердіння бетону. Це усуває необхідність прорізання каналів в плиті. Однак розкладку інженерних комунікацій слід спланувати до заливки бетону, щоб уникнути перешкод для арматурних стрижнів.

5. Які стандарти застосовуються до настилу з відкритими ребрами?

Основним стандартом є GB/T 12755-2008 для профільованих сталевих листів. Конструкція конструкції зазвичай відповідає стандарту GB 55004-2021 і національному стандарту atlas 05SG522. Сертифікати матеріалів і звіти про навантажувальні випробування можуть бути надані за запитом.
