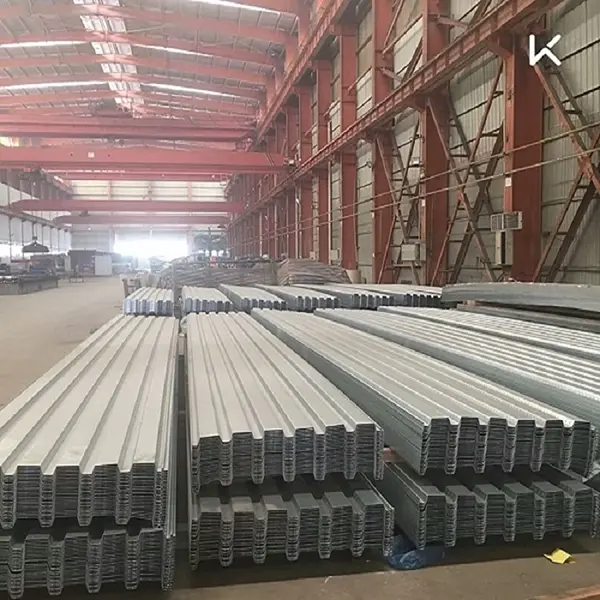

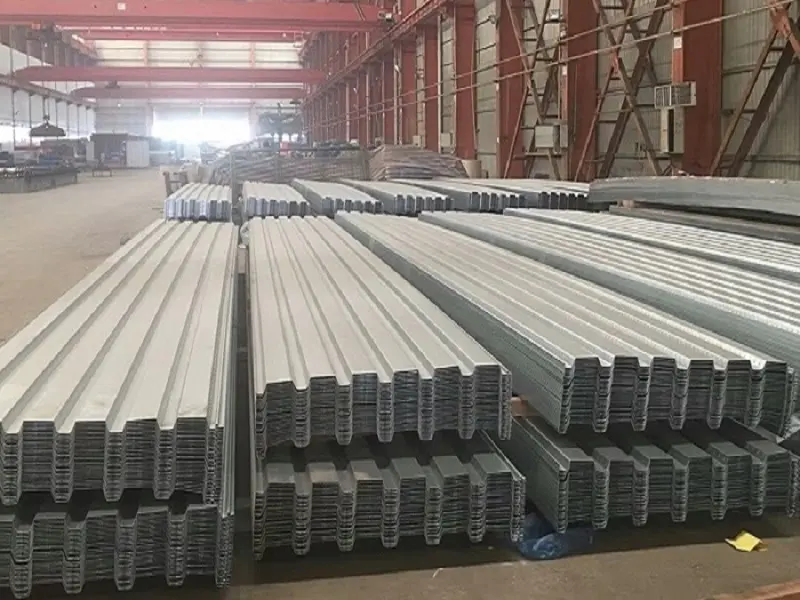

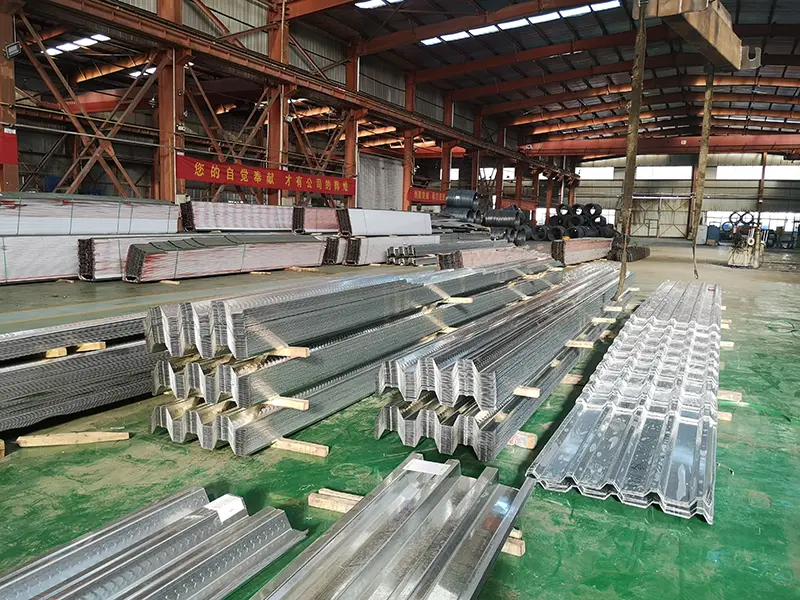

Будівельні матеріали SENBOпостачає композитний настил для підлоги як частину свого асортименту сталевих конструкцій. Ці профільовані сталеві листи служать незнімною опалубкою під час будівництва та як розтягуюча арматура на етапі експлуатації, працюючи разом з бетоном для формування інтегрованої системи підлоги.
Композитні плити перекриття, також відомі як підлоговий настил, є сучасною системою підлоги, створеною шляхом укладання профільованого сталевого листа безпосередньо на сталеві балки та з’єднання їх за допомогою зварювання шпильок через настил. Це створює систему, яка діє як інтегрована одиниця для несіння навантаження та деформації.
Технічний принцип базується на різних ролях, які відіграють сталь і бетон на етапах будівництва та обслуговування.
Етап будівництва:Профнастил служить незнімною опалубкою, витримуючи власну вагу мокрого бетону та діючі навантаження конструкції. Він забезпечує міцну робочу платформу та полегшує послідовні багатоповерхові операції лиття.
Етап обслуговування:Профільований сталевий лист діє як розтягуюча арматура в нижній частині плити, працюючи в поєднанні з бетоном, витримуючи робочі навантаження. Це зменшує необхідний обсяг звичайної арматури та бетону.
Залежно від профілю поперечного перерізу сталевого листа, композитні плити перекриття поділяються на три типи: профілі з відкритим ребром, закритим ребром і профілі з повторним входом (або звуженим ребром).

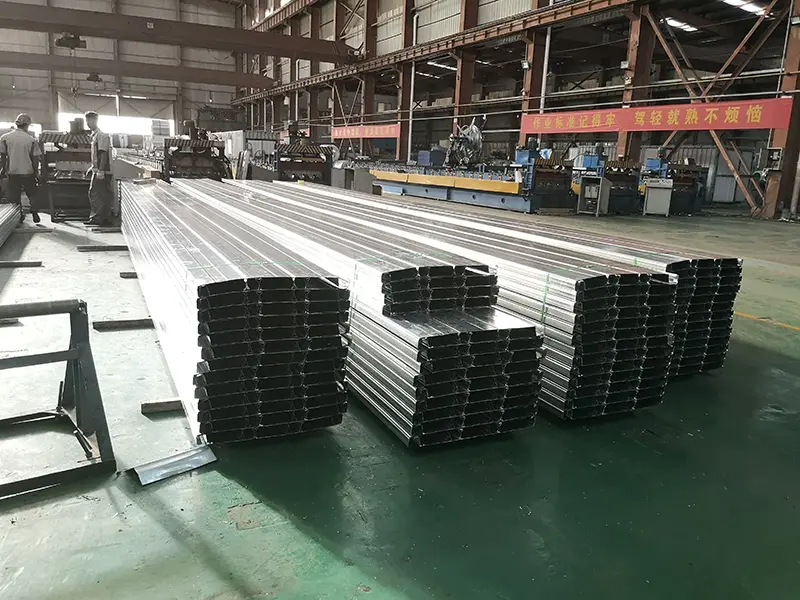

Для виробів із закритим профілем, таких як моделі YXB48-200-600 і YXB65-185-555, конструкція із закритими ребрами повністю покриває ребра бетоном. Це функціонує так само, як арматурні стрижні в монолитних плитах, максимізуючи відповідні структурні властивості як сталі, так і бетону, забезпечуючи чудову вогнестійкість.
Конструкція композитних плит перекриття повинна відповідати наступним основним вимогам відповідно до національних стандартів і галузевих норм.
| Індикатор ефективності | Параметри/Технічні характеристики | Примітки / Стандартна основа |
|---|---|---|
| Основний матеріал | Q235, Q345 тощо. | Змійовик з гарячеоцинкованої сталі |
| Загальна товщина | 0,7–1,5 мм | Залежить від типу профілю та вимог до навантаження |
| Оцинковане покриття | ≥120 г/м² (з обох сторін) | Відповідає вимогам щодо стійкості до іржі щодо терміну служби |
| Приклади профілів | YXB48-200-600, YXB65-185-555 та ін. | Основні типи закритих профілів |
| Ефективна ширина | 600–762 мм | Залежить від типу профілю |
| Межа текучості | 235–345 МПа | Матеріал Q235/Q345 |
| Ширина ребра/канавки | ≥50 мм | Вимоги до заливки бетону |
| Загальна товщина плити | ≥90 мм | Бетонне покриття над профлистом ≥50 мм |
| Застосовні стандарти | GB 55004-2021; 05SG522 | Обов'язковий код для композитних конструкцій; національний стандартний атлас |
Композитні плити перекриття відповідають швидким вимогам будівництва первинних сталевих конструкцій. Після укладання профільовані сталеві листи слугують безпосередніми робочими платформами, забезпечуючи послідовні робочі процеси будівництва, які дозволяють одночасне встановлення на кількох поверхах і поетапне заливання бетону. У застосуваннях надвисоких будівель ця характеристика підтримує ефективний контроль загального графіка будівництва.
Протестований Національним центром нагляду за якістю та інспекції стаціонарних систем пожежогасіння та вогнестійких компонентів, композитний підлоговий настил із закритим профілем відповідає вимогам рейтингу вогнестійкості без необхідності вогнезахисного спрею в певних конфігураціях. Відповідно до Технічного кодексу протипожежного захисту сталевих конструкцій (GB 51249-2017), якщо композитний настил підлоги відповідає вимогам перевірки вогнестійкості з урахуванням ефекту мембрани, додаткові заходи протипожежного захисту не потрібні. Мембранний ефект при великих деформаціях дозволяє палубі використовувати властивий їй потенціал вогнестійкості.
Конструкція із закритими ребрами гарантує, що ребра сталевої настилу повністю вкриті бетоном, подібно до арматурних стрижнів у монолитній плиті. Це максимізує відповідні властивості як сталі, так і бетону в структурній системі армування. Експериментальне випробування підтверджує, що перекриття із закритим профілем мають кращу несучу здатність і стійкість до зсуву порівняно з системами з відкритим профілем.

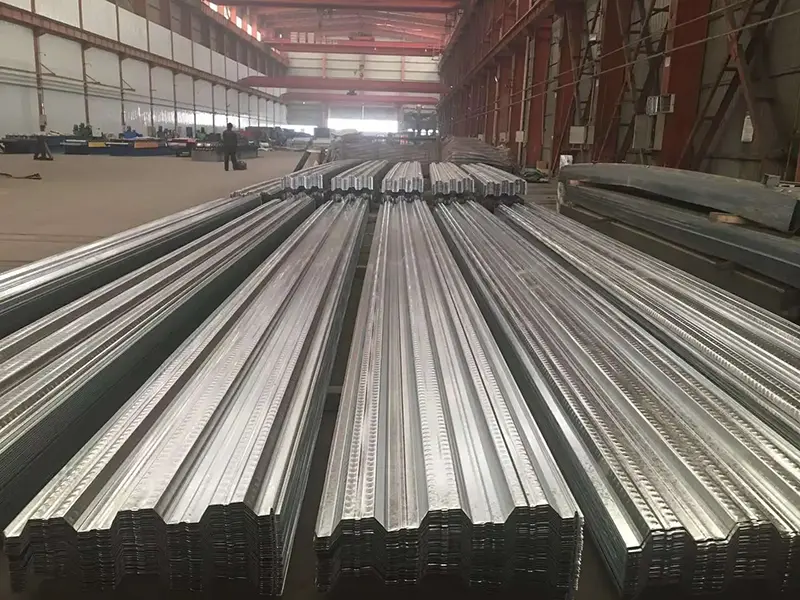

Композитний настил підлоги використовує профільований сталевий лист як незнімну опалубку, що усуває процеси монтажу, зняття та кріплення, пов’язані з традиційною дерев’яною опалубкою. На етапі обслуговування він функціонує як нижня розтягуюча арматура, зменшуючи загальну кількість необхідної арматури. Рельєфи на поверхні палуби створюють міцне зчеплення з бетоном, а наявність ребер жорсткості забезпечує високу несучу здатність системи.
1. Незнімна опалубка без розпалубки.Профільований сталевий лист замінює традиційну опалубку, усуваючи етапи монтажу, розшивки та кріплення. Це скорочує терміни будівництва та зменшує трудовитрати.
2. Подвійна структурна функція.Профнастил служить опалубкою під час будівництва та як розтягуюча арматура на етапі експлуатації, зменшуючи споживання арматури та бетону.
3. Вогнестійкість настилів закритого профілю.Випробувані композитні настили для підлоги із закритим профілем можуть відповідати вимогам щодо вогнестійкості без вогнезахисного спрею, що зменшує витрати на проект.
4. Ефективний послідовний робочий процес.Система підтримує одночасний монтаж і поетапне заливання бетону на кількох поверхах. Після встановлення настил служить робочою платформою для наступних завдань, таких як монтаж стелі та прокладка інженерних мереж.
5. Сейсмічні характеристики.Настил підлоги з’єднаний з основними та вторинними сталевими балками за допомогою зрізних шпильок, утворюючи інтегровану структурну систему з покращеною сейсмостійкістю.
Для вибору профілю:Профілі із закритими ребрами рекомендуються для проектів, які вимагають підвищеної вогнестійкості та композитної дії без додаткової вогнезахисту. Профілі з відкритими ребрами можна використовувати там, де бажано простіший монтаж або менша вага, але вогнестійкість і навантажувальну здатність необхідно перевіряти окремо.
Для товщини плити та армування:Загальна товщина плити повинна бути не менше 90 мм, з бетонним покриттям не менше 50 мм над профлистом. Кількість додаткової арматури залежить від вимог до прольоту, навантаження та вогнестійкості.
Для довговічності оцинкованого покриття:Стандартна вага оцинкованого покриття становить не менше 120 г/м² з обох сторін. Для сильно корозійних середовищ може знадобитися щільніше покриття або додатковий захист.
Під час встановлення:Забезпечте належне зварювання шпильок через настил у сталеву балку. Дотримуйтеся вказаних відстаней між шпильками та відстаней до краю. Переконайтеся, що настил має належну підтримку під час заливки бетону, щоб запобігти надмірному прогину.
1.Системи перекриттів і покрівель для сталевих конструкцій висотної та надвисокої поверховості.
2.Громадські будівлі великого прольоту, такі як стадіони, виставкові центри та термінали аеропорту.
3.Підлога для промислових і комерційних будівель, включаючи промислові підприємства, логістичні склади та паркінги.
4.Проекти сталевих конструкцій, що вимагають швидкого будівництва та поетапних послідовних робочих процесів.
Профілі з відкритими ребрами мають оголені трапецієподібні ребра, які не повністю вбудовані в бетон, тоді як профілі з закритими ребрами мають ребра, які повністю закриті. Профілі із закритими ребрами зазвичай забезпечують кращу дію композиту та вогнестійкість, оскільки ребра діють як арматурні стержні, а бетон повністю покриває сталь.
Не завжди. Композитні підлоги із закритим профілем можуть відповідати вимогам вогнестійкості без вогнезахисного спрею, якщо вони задовольняють умови GB 51249-2017, такі як врахування ефекту мембрани. Однак профілі з відкритими ребрами або настили з більш тонкими плитами можуть потребувати додаткового вогнезахисту. Рекомендується оцінка протипожежної техніки.
Профнастил з’єднується зі сталевими балками за допомогою наскрізного зварювання шпильок. Зрізні шпильки приварені через настил до фланця балки, створюючи композиційне з’єднання. Діаметр шпильки, відстань і вбудовування повинні відповідати проекту та відповідним стандартам.
The required thickness depends on the profile type, span, concrete thickness, and design loads. For typical office or residential floors, a 0.8–1.2 mm thickness is common, but longer spans or heavier loads may require 1.2–1.5 mm. Structural calculations should be performed to determine the appropriate thickness.
The standard galvanized coating provides good corrosion resistance for most indoor applications. For outdoor or highly corrosive environments, a heavier galvanized coating or additional protective measures may be specified. Consult the project specifications for durability requirements.
Компанія Tianjin SENBO Building Materials Technology Co., Ltd. є виробником композитних настилів для підлоги, арочних покрівельних панелей Al-Mg-Mn, покрівельних панелей зі стоячим фальцем та інших металевих огороджувальних виробів. Наша виробнича база розташована в зоні економічного розвитку Цзінхай, Тяньцзінь, Китай, оснащена автоматизованими виробничими лініями та чотириетапним процесом перевірки якості. Для отримання додаткової інформації про нашу фабрику, сертифікати, можливості тестування та посилання на проекти відвідайте нашПро нассторінка абозверніться до нашої команди інженерів.
