Настил кроквяної підлоги з арматури

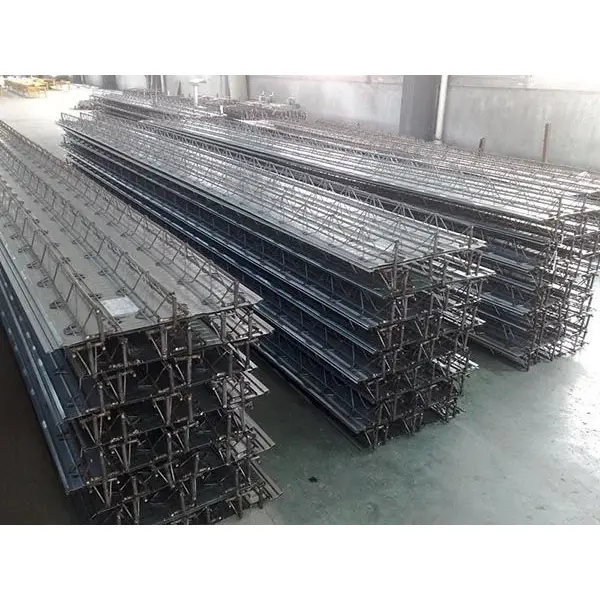

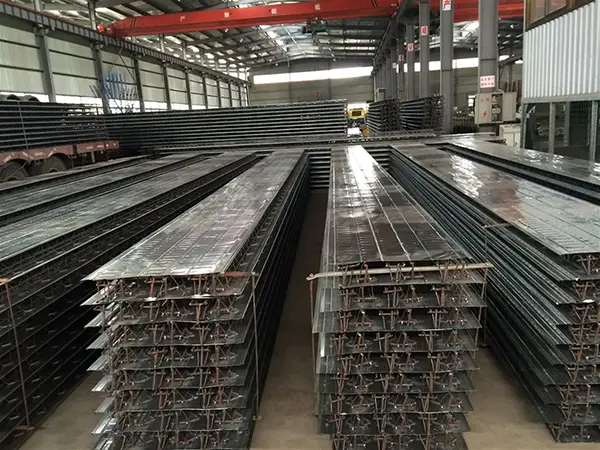

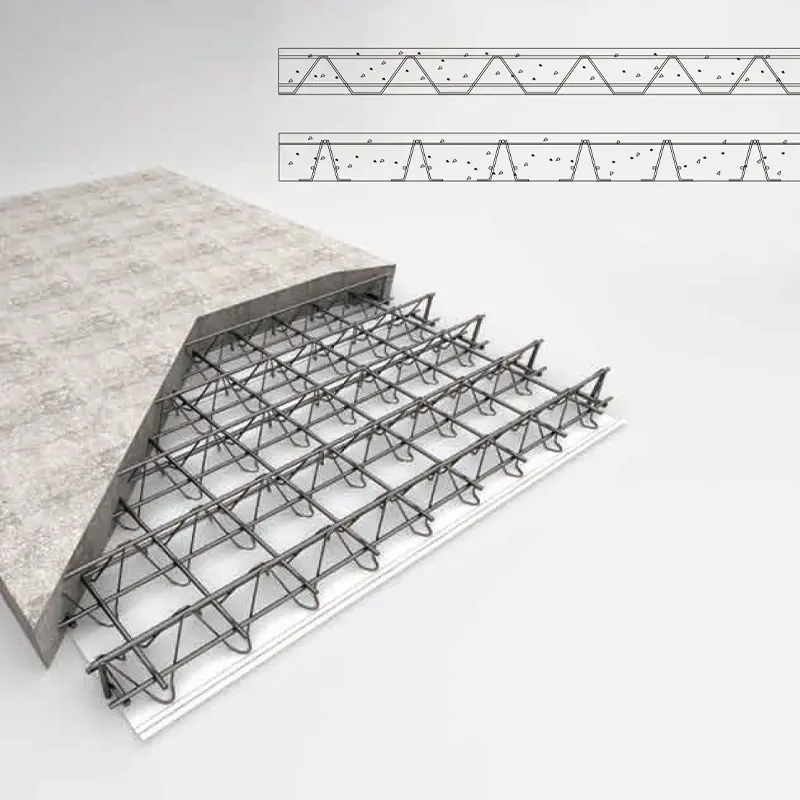

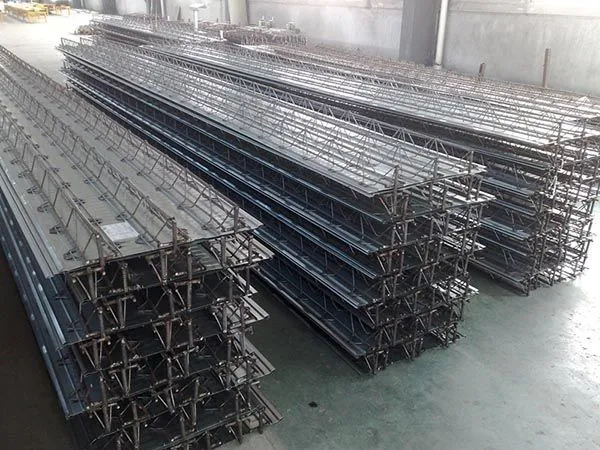

Настил підлоги з арматурної ферми – це композитна несуча панель, утворена шляхом поєднання сталевої арматурної ферми з нижньою плитою на автоматизованій виробничій лінії. Сама ферма складається з верхніх поясів, нижніх поясів і перетинів, з’єднаних за допомогою опорного точкового зварювання, створюючи стабільну трикутну структуру. Потім цю ферму приварюють до нижньої плити, як правило, це оцинкований сталевий лист товщиною 0,5 мм або фіброцементна плита.

Будівельні матеріали SENBOпостачає цей продукт як частину свого асортименту підлогових покриттів зі сталевих конструкцій. Профнастил служить незнімною опалубкою під час будівництва, а пізніше сприяє конструктивним характеристикам бетонної плити.

Структурний склад і матеріали

Верхній і нижній пояси зазвичай виготовляються зі сталі HRB400 або CRB550, тоді як для поперечин зазвичай використовується сталь HPB300, HRB400 або CPB550. Вертикальні та горизонтальні опорні штанги, як правило, HPB300 або HRB400.

Якщо в якості нижньої опалубки використовується оцинкований сталевий лист, його товщина становить 0,5 мм, межа текучості не менше 250 Н/мм², а вага двостороннього оцинкованого покриття не менше 120 г/м². Нижній лист випускається двох ширин: тип A (600 мм) і тип B (576 мм).

Висота сталевих ферм варіюється від 50 мм до 340 мм, що відповідає товщині плит від 80 мм до 370 мм. Діаметр верхнього і нижнього поясів становить 6-12 мм, а діаметр бруска 4-8 мм. Існує кілька серій продуктів, таких як TD1–TD7 і HB1–HB8, причому TD3-90 є широко використовуваною моделлю.

Класифікація виробів за нижньою опалубкою

Вироби класифікуються за типом нижньої опалубки. Для традиційного типу використовується оцинкований сталевий лист, а для постійного (незнімного) типу використовується дрібнозернистий бетон або фіброцементна плита. Згідно з національними стандартними атласами 23CG56-1 і 23CG56-2, вироби з незнімної нижньої опалубки усувають необхідність демонтажу опалубки на місці, забезпечують гладку нижню поверхню та підходять для вологих або чистих середовищ, а також для будівель без підвісних стель.

Продуктивність у реальних проектах

1. Надвисотне застосування: 140 800 м² кроквяних настилів

Загальна площа багатоповерхового проекту, який зараз будується, становить 218 000 м². Вежа A має висоту 39 поверхів (176,1 м), а вежа B досягає 51 поверху (212,4 м). У проекті використано 140 800 м² систем кроквяних настилів і 16 100 м² крайової опалубки. Товщина плит коливалася від 110 мм до 150 мм, а ферми були виготовлені за допомогою високочастотного контактного точкового зварювання.

Порівняно з традиційними монолитними плитами, цей метод виключає установку опалубки, зняття опалубки та ручне в’язування арматури. Якість будівництва залишалася стабільною та надійною.

2. Перевірка великого прольоту та великої консолі

Виставковий центр науково-технологічного парку Zhongguancun AI — це пілотний проект «будівлі з нульовим викидом вуглецю» в Пекіні. Чотириповерхова сталева каркасна конструкція була розроблена для сейсмічної інтенсивності 8. Її максимальний проліт становить 3,5 м, а максимальна довжина консолі – 8,25 м.

Використано перекриття типу ТД3-90 з висотою ферми 90 мм і загальною товщиною плити 120 мм. Максимальний безопорний проліт під час будівництва становив 3,0 м. У консольній зоні 8,25 м тимчасові подвійні вертикальні стійки були встановлені в середині прольоту, щоб викликати вигин вгору на 1,5‰, забезпечуючи безпеку конструкції.

3. Перевірка вогнестійкості та корозійностійкості

Арматура повністю покрита бетоном, що забезпечує вогнестійкість, подібну до традиційних монолитних плит. Випробування показують, що плита товщиною 100 мм (що відповідає сталевій фермі заввишки 70 мм) досягає вогнестійкості 1,68 години. Оцинкований сталевий лист не вимагає додаткового вогнезахисту.

Порівняно з композитними плитами, в яких використовується профільований сталевий настил, сталевий настил для кроквяної підлоги забезпечує кращу стійкість до корозії. Оскільки оцинкований сталевий лист не сприяє структурній несучій навантаженні на етапі експлуатації, іржа не може порушити цілісність конструкції.

4. Ефективність будівництва та дані про вартість

Заводське виробництво забезпечує однакову відстань між арматурою та постійну товщину бетонного покриття. Роботи зі зв’язування арматури на місці скорочуються на 60–70%. Для проекту підвалу Xiqing Houtai Plot G у Тяньцзіні використання цієї технології скоротило період будівництва приблизно на 10 днів і призвело до загальної економії коштів у 1,972 мільйона юанів. Комплексна вартість квадратного метра була більш ніж на 20% нижчою, ніж традиційні композитні плити.

Короткий огляд технічних характеристик

Наступні параметри базуються на галузевому стандарті JG/T 368-2012 і національних стандартних атласах. Доступна настройка.

Чому ця система працює

1. Фабричне виготовлення забезпечує послідовність.Ферма формується за допомогою автоматизованого контактного точкового зварювання, що зберігає рівномірність між арматурою та точними розмірами. Це зменшує обсяг зв’язування арматури на місці на 60–70% і забезпечує стабільнішу якість будівництва.

2. Bi-directional Stiffness Comparable to Cast-in-Place Slabs.Система може бути розроблена як двостороння плита, пропонуючи жорсткість, подібну до монолитної залізобетонної плити з двостороннім армуванням. Сейсмічні характеристики, як правило, кращі, ніж у профільованих сталевих композитних плит.

3. Вогнестійкість та стійкість до корозії без додаткових покриттів.Оскільки арматура повністю покрита бетоном, плита товщиною 100 мм забезпечує вогнестійкість 1,68 години без вогнезахисту. Оцинкований лист служить лише опалубкою, тому корозія не впливає на безпеку конструкції.

4. Гладкий софіт і зменшена товщина плити.Нижня сторона плоска. Порівняно зі стандартним профнастилом, загальну товщину плити можна зменшити на 30–50 мм, зберігаючи ту саму чисту висоту стелі, що сприяє зменшенню висоти від підлоги до підлоги.

5. Вигоди вартості та графіку.Зникає опалубка, зводиться до мінімуму опора, стає можливим одноповерхове будівництво. Нижній лист забезпечує використання площі поверхні на 96% при товщині сталі лише 0,5 мм, зменшуючи споживання матеріалу.

Проектування та встановлення

Для конструкції двосторонньої плити:Настил арматурної ферми можна виконати у вигляді двосторонньої плити, додавши додаткове армування в поперечному напрямку. Підтвердьте в інженера-конструктора, що компонування панелей і умови підтримки відповідають припущенням проекту.

Для незнімної нижньої опалубки:Вибирайте дрібнозернистий бетон або фіброцементну плиту, якщо потрібна гладка нижня сторона без підвісної стелі. Переконайтеся, що середовище підходить для вибраного матеріалу нижньої опалубки.

Для довгих консолей:Можуть знадобитися тимчасові опори, як було продемонстровано в проекті Zhongguancun, де використовувалися подвійні стійки, щоб викликати вигин вгору. Розрахуйте вимоги до прогину та вигину на основі фактичної довжини консолі та будівельних навантажень.

Під час встановлення:Забезпечити якість зварювання на всіх вузлах і опорах. Дотримуйтеся вказаної відстані зварювання та тиску електродів. Для оцинкованих листів уникайте надмірного нагрівання, яке може пошкодити покриття. Захистіть панелі від вологи, якщо вони зберігаються на місці протягом тривалого часу.

Типові програми

1.Системи перекриттів і покрівель для сталевих конструкцій висотної та надвисокої поверховості.

2.Довгопрольотні та великоконсольні конструкції перекриттів.

3.Операційні платформи та підлоги на промислових підприємствах і логістичних складах.

4.Будівлі, які вимагають стійкості до вологи, корозії, або чистих приміщень, де рекомендується постійна опалубка дна.

Часті запитання

1. Який настил арматурної ферми відрізняється від композитних плит із профільованого сталевого листа?

Композитні плити з профільованого сталевого листа покладаються на сталевий настил як опалубку та як арматуру на розтяг. Настили з арматурних ферм використовують окрему сталеву ферму для посилення конструкції, тому нижній лист служить лише опалубкою. Це означає, що нижній лист може бути тоншим (0,5 мм), а корозія не впливає на міцність конструкції. Нижня сторона плити також більш плоска.

2. У чому перевага системи незнімної нижньої опалубки?

Незнімна нижня опалубка (дрібнозернистий бетон або фіброцементна плита) позбавляє від необхідності знімати опалубку після твердіння бетону. Він забезпечує гладку, чисту нижню частину, яку можна залишити відкритою без підвісної стелі. Це особливо корисно у вологих, чистих або архітектурних приміщеннях.

3. Can rebar truss decking be used for two-way slabs?

так Додавши поперечну арматуру та відповідну конструкцію опор панелей, система може досягти двосторонньої поведінки плити, подібної до монолитної плити. Проект повинен враховувати розміри панелей і орієнтацію ферм.

4. Яка тимчасова опора потрібна під час будівництва?

Вимоги до опори залежать від висоти ферми, товщини плити та прольоту. Для типових прольотів приблизно до 3 м може не знадобитися тимчасова опора. Для більших прольотів або консолей використовуються тимчасові стійки або підпірки. Таблиці прольотів виробника та розрахунки інженера-конструктора повинні визначати точне розташування.

5. Які стандарти регулюють настил підлоги з арматурних ферм?

Основним галузевим стандартом є JG/T 368-2012 «Сталевий настил для ферм». Посилання на дизайн включають національні стандартні атласи 22G522-1 і 23CG56-1/2. Випробування матеріалів і зварювання відповідають вимогам цих документів.
