Металеві стінові панелі

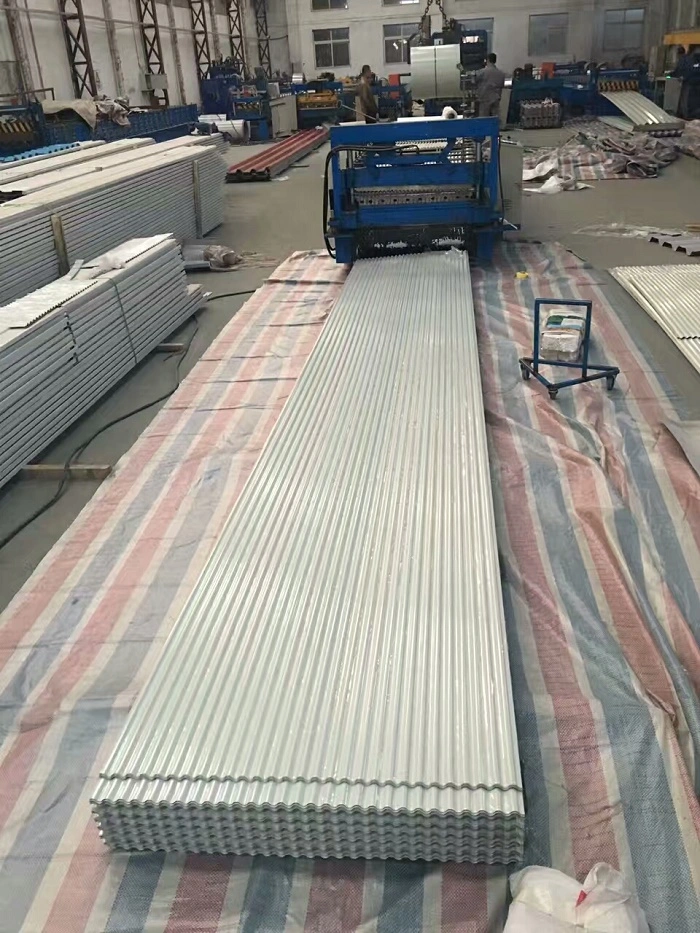

Стінові металеві панелі являють собою профільовані листи, які використовуються для зовнішньої обробки будівель. Вони виготовляються шляхом формування рулонів металу або шляхом склеювання металевих листів з ізоляційним сердечником. Загальні застосування включають зовнішні стіни корпусів, облицювання навісних стін і внутрішні перегородки на промислових підприємствах, громадських будівлях і великих майданчиках. Вибір основного матеріалу залежить від робочого середовища та вимог до довговічності. SENBO виробляє ці панелі на спеціальних лініях формування рулонів із власними перевірками якості, що охоплюють товщину матеріалу, розміри профілю та адгезію покриття, що допомагає підтримувати незмінні характеристики продукту в різних партіях.

Варіанти базового матеріалу

• Лист сталевий гарячого оцинкування:Зазвичай клас DX51D+Z. Вага двостороннього оцинкованого покриття від 40 г/м² до 275 г/м². Підходить для загальнопромислових будівель.
• Алюцинкова (з покриттям зі сплаву Al-Zn) сталевий лист:Покриття містить приблизно 55% алюмінію і 43,5% цинку. Забезпечує в 3-5 разів більшу стійкість до корозії, ніж стандартний оцинкований лист.
• Сталевий лист з кольоровим покриттям:Використовує покриття з поліестеру (PE) або фторуглероду (PVDF), що поєднує стійкість до корозії з декоративним зовнішнім виглядом.
• Лист алюмінієвого сплаву:Товщина від 1,5 мм до 3,0 мм. Вогнестійкість класу A2. Легкий з високою жорсткістю. Термін служби зазвичай перевищує 20 років.

Категорії продуктів

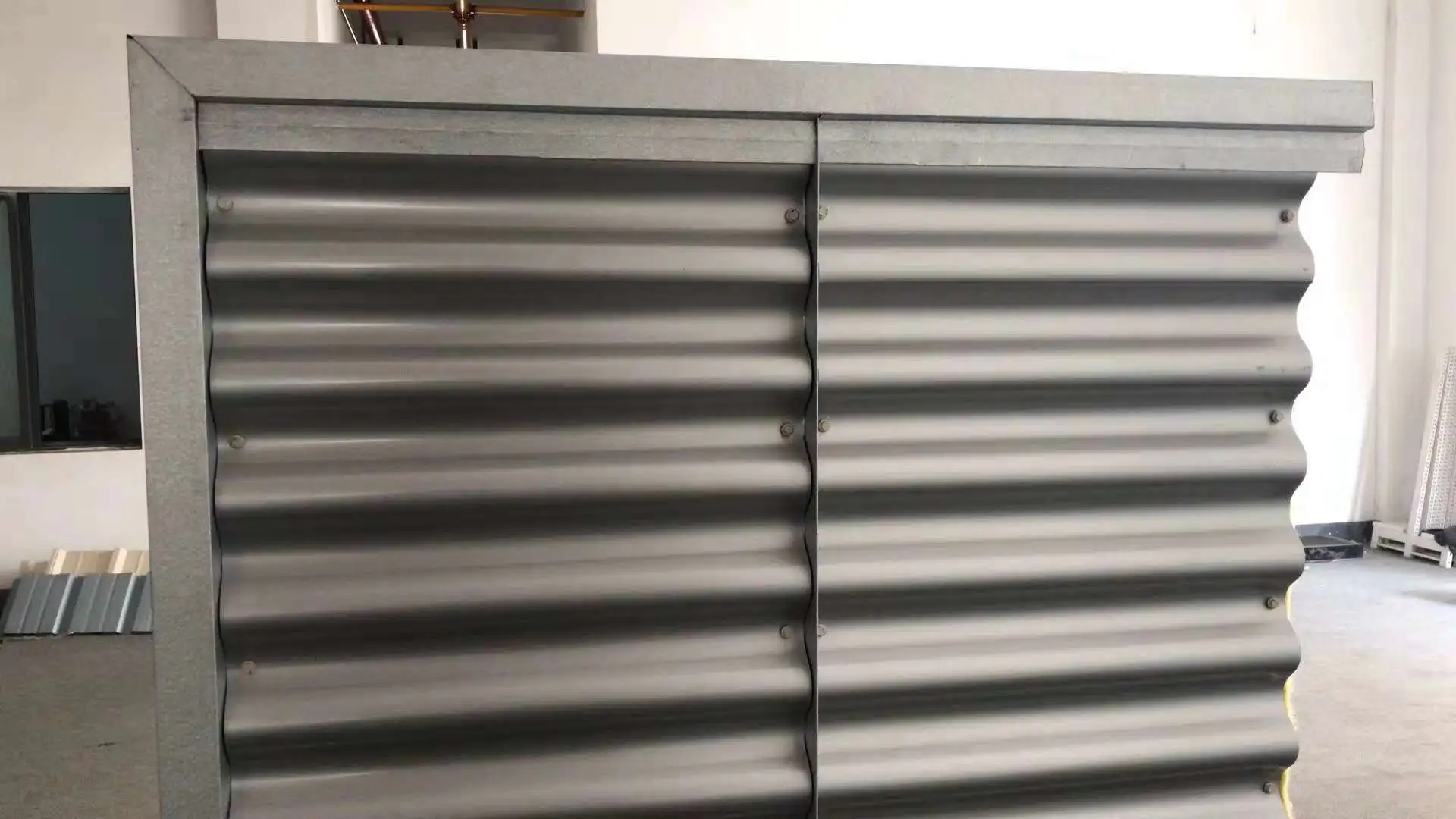

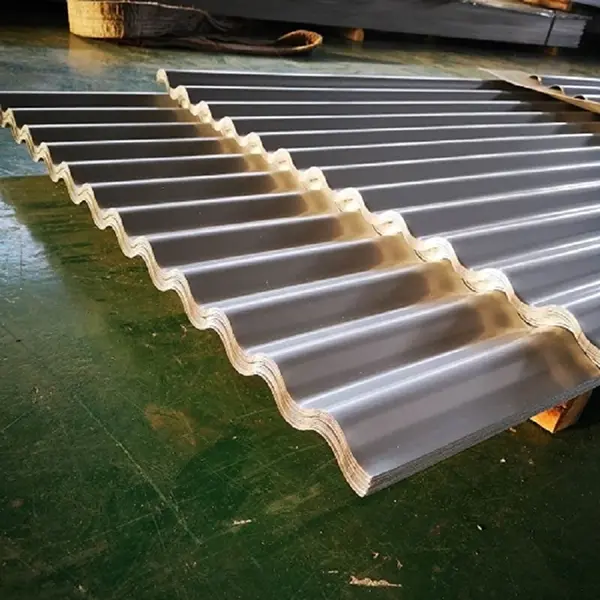

• Однослойна металева стінова панель:Одношаровий профільований металевий лист. Використовується для неутеплених зовнішніх стін або декоративних навісних стін.
• Стінові металеві сендвіч-панелі:Містить основний матеріал, такий як кам’яна вата або поліуретан. Інтегрує теплоізоляцію з огороджувальним покриттям будівлі.

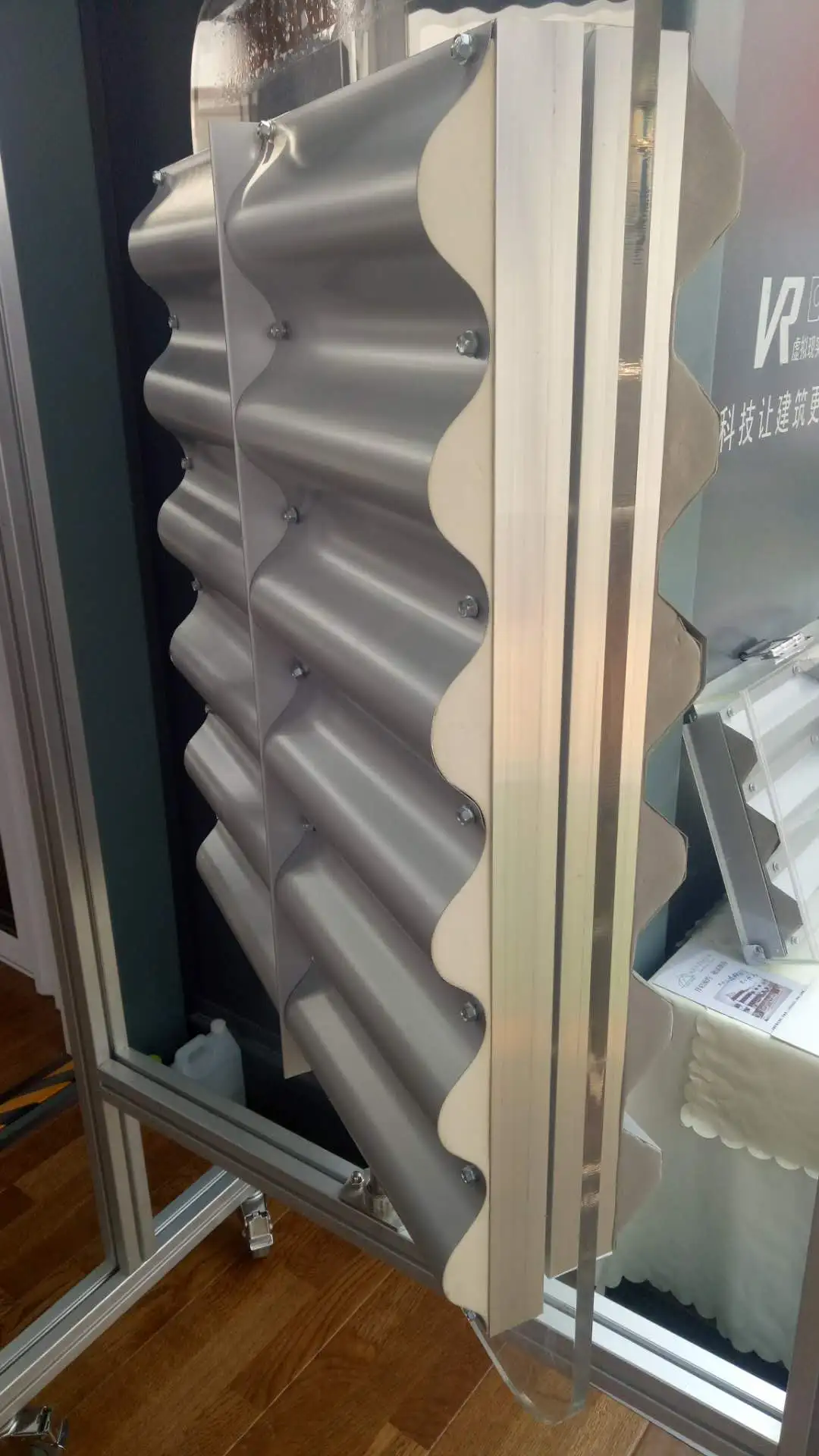

• Металева стінова система прихованого кріплення:Панелі з'єднуються прихованими кронштейнами. Відсутність видимих ​​кріплень на поверхні панелі, що забезпечує чистий зовнішній вигляд.

Системи інсталяції

• Навісна установка:Використовує опорні канали та гачкові конструкції для монтажу панелей зверху вниз. Дозволяє легко встановити та демонтувати.
• Зовнішній монтаж:Використовує механізми розширення та стикування, щоб регулювати відстань між установками та розміщувати панелі різних розмірів.

Технічні характеристики

Дані про продуктивність із додатків проекту

1. Опір вітру

Стійкість до вітру є ключовим показником продуктивності металевих стінових панелей у прибережних регіонах і регіонах із сильним вітром. Проект розробки та використання природного лугу Алашан Тамусу розташований у пустелі Гобі поблизу китайсько-монгольського кордону. Базовий тиск вітру на ділянці становить 0,6 кН/м², а максимальна висота будівлі досягає 61 метра. У проекті використовується система металевих огороджень загальною площею понад 400 000 м². Завдяки теоретичним розрахункам і випробуванням на вплив вітру в масштабі 1:1 система сендвіч-панелей стін і даху досягла несучої здатності 5,2 кПа і 6,3 кПа відповідно. Ділянка залишилася недоторканою, незважаючи на численні піщані бурі під час будівництва.

2. Діяльність прибережного середовища

Будівля терміналу 2 аеропорту Чжухай Цзіньвань розташована в прибережній зоні з сильним вітром і складними екологічними умовами. Проект включає 65 000 м² металевої покрівлі та обшивки стін. Технологія безперервного зварювання нержавіючої сталі була використана для забезпечення структурної стабільності та водонепроникної герметизації систем даху та стін, що відповідає вимогам експлуатаційних характеристик будівлі протягом життєвого циклу.

3. Адаптованість до архітектурних форм

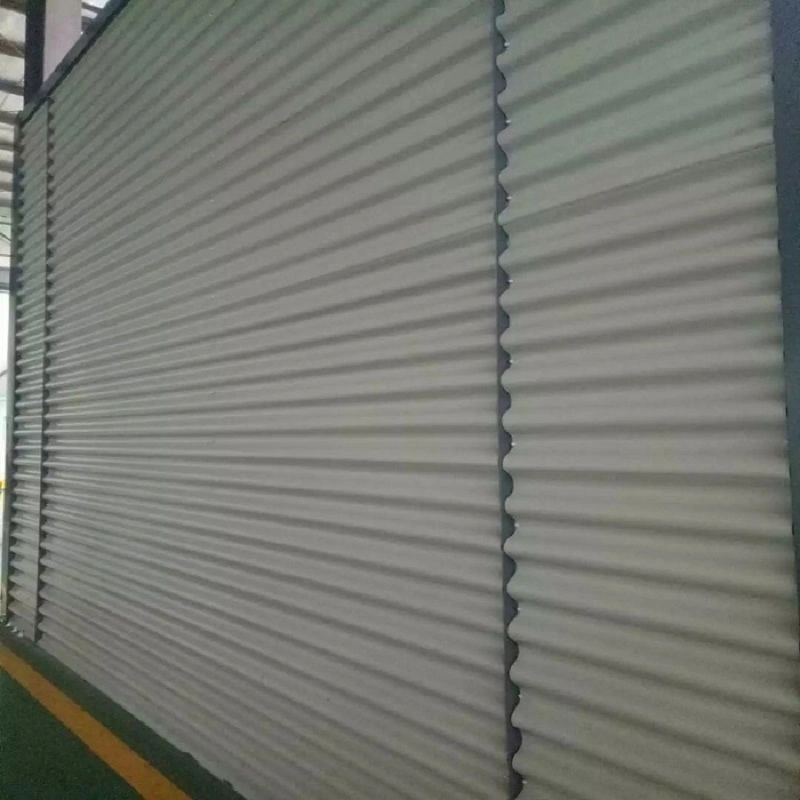

Металеві стінові панелі можуть бути виготовлені у вигляді прямих або вигнутих профілів, щоб відповідати складним архітектурним конструкціям. У проекті Alxa Tamusu циліндричні силоси використовували вертикально розташовані профільовані сталеві листи в поєднанні з вигнутими балками. На складі готової продукції використовувалася вертикальна металева стінова система прихованого кріплення. Панелі йдуть на всю висоту без горизонтальних нахлестів і з’єднуються за допомогою прихованих кронштейнів, що забезпечує чистий зовнішній вигляд і надійну стійкість до вітру і піску.

4. Акустичні та протипожежні характеристики

Металеві стінові панелі можуть інтегрувати перфоровані звукопоглинальні конструкції. У поєднанні з акустичними матеріалами підкладки вони досягають коефіцієнта шумозаглушення (NRC) від 0,7 до 0,8. Стінові панелі з алюмінієвого сплаву можуть досягати класу вогнестійкості A2. Деякі системи також пропонують рейтинг вологостійкості RH99%, що робить їх придатними для середовища з високою вологістю.

5. Обробка поверхні та атмосферостійкість

Металеві стінові панелі можуть бути покриті PVDF або поліефірними покриттями. Ці покриття забезпечують стійкість до кислот, лугів, соляних бризок, вітру, впливу сонця та кислотних дощів. Стінові панелі з алюмінієвого сплаву мають термін служби більше 20 років.

Примітки щодо встановлення та використання на сайті

• Перед початком монтажу панелі перевірте опорну конструкцію на вирівнювання та рівність.
• Використовуйте підйомне обладнання із захисними накладками, щоб уникнути подряпин або вм’ятин на поверхні панелі.
• Для систем прихованого кріплення дотримуйтеся послідовності виробника, щоб забезпечити правильне закріплення прихованих кронштейнів.
• Розріжте панелі інструментами, придатними для металу, і зніміть задирки з обрізаних країв, щоб запобігти корозії та травмам.
• Нанесіть герметик на шви та навколо отворів відповідно до атмосферонепроникних деталей проекту.

Загальні запитання

Чим відрізняються однослойні панелі від сендвіч-панелей для стін?

Одношарові панелі складаються з одного металевого листа та забезпечують захист від погодних умов і зовнішній вигляд, але не мають ізоляції. Сендвіч-панелі містять ізоляційний сердечник, як правило, з мінеральної вати або поліуретану, і забезпечують теплові характеристики на додаток до корпусу. Вибір залежить від енергетичних потреб будівлі та потреб пожежної безпеки.

Який основний матеріал найкращий для прибережних середовищ?

Алюцинк або алюмінієвий сплав часто віддають перевагу в прибережних районах через їх кращу стійкість до корозії порівняно зі стандартною оцинкованою сталлю. Покриття PVDF також забезпечують кращу стійкість до сольового туману та УФ-променів.

Чи можна зігнути металеві стінові панелі?

Так, багато металевих стінових панелей можна вигнути відповідно до архітектурного дизайну. Вигнуті панелі, як правило, виготовляють методом прокатки або пресування до необхідного радіуса. Досяжний радіус залежить від профілю панелі, матеріалу та товщини.

Як обслуговуються системи прихованого кріплення?

Системи прихованого кріплення вимагають мінімального обслуговування. Рекомендується періодичний візуальний огляд, щоб перевірити наявність ослаблених панелей, пошкодження герметика або пошкодження поверхні. Оскільки кріпильні елементи приховані, вони менше піддаються впливу погодних умов, що може зменшити довгостроковий ризик корозії.

Контроль якості та документація

Виробники повинні надати звіти про заводські випробування, що стосуються товщини основного матеріалу, ваги покриття, межі текучості та розмірів панелі. Для проектів із особливими вимогами до вітрового навантаження можуть бути надані звіти про випробування вітрового підйому. Перевірки на місці приймання повинні підтвердити, що профілі, кольори та кількість панелей відповідають замовленню та що поверхні не пошкоджені.

Міркування щодо вибору

• Оцініть вимоги пожежної безпеки будівлі перед вибором основного матеріалу та типу сердечника.
• Для районів із сильним вітром вимагайте дані випробувань на підйом вітру, специфічні для розглянутої панелі.
• Вибираючи між видимими та прихованими системами кріплення, враховуйте доступ для обслуговування та довготривалий зовнішній вигляд.
• Підтвердьте наявність нестандартних профілів і довжин у виробника на етапі проектування.
