Сталева панель із кольоровим покриттям для прихованого кріплення

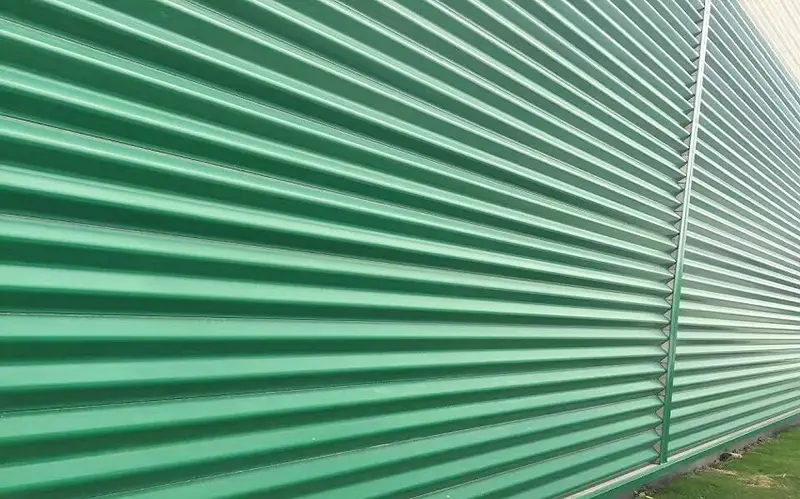

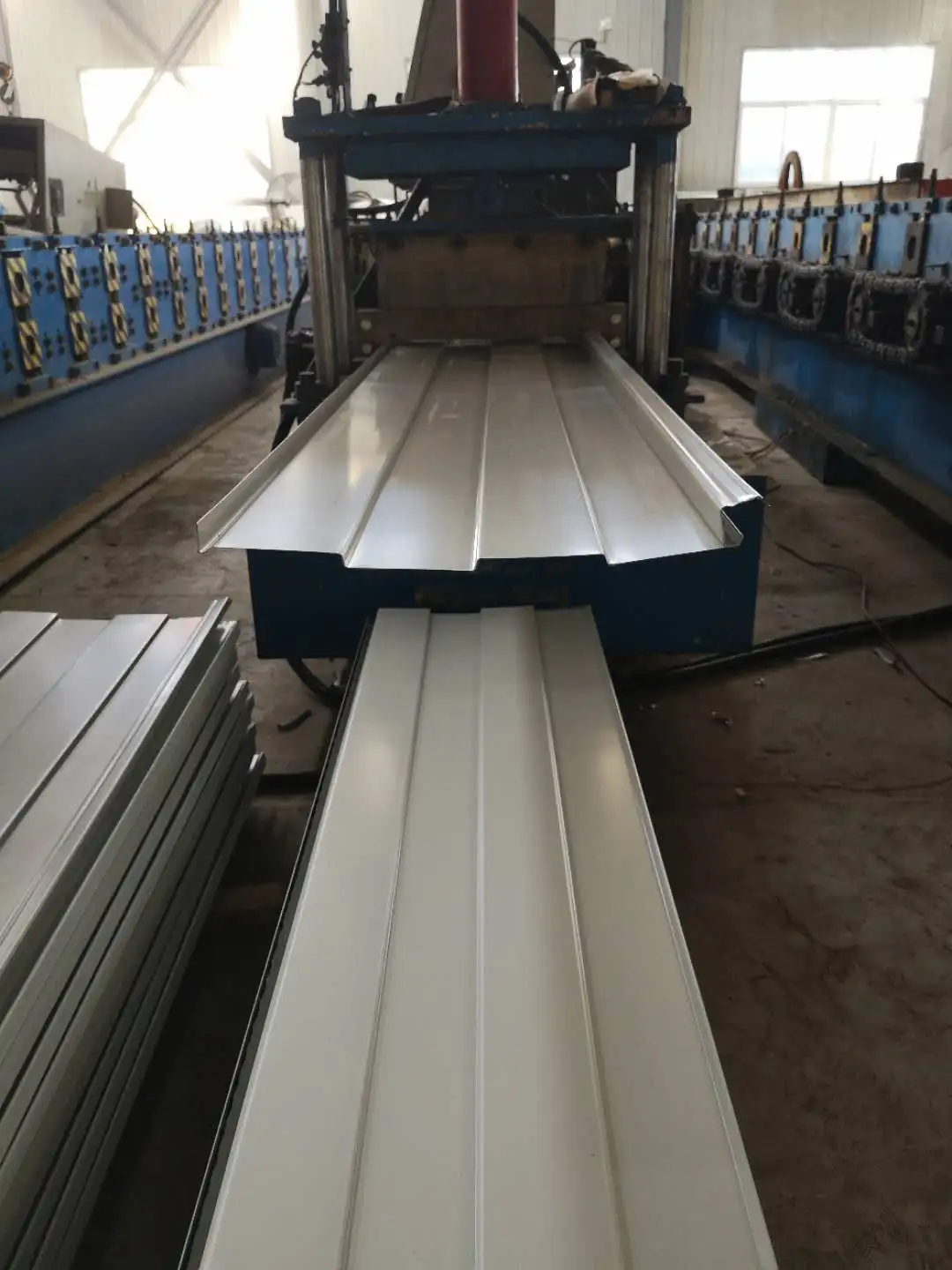

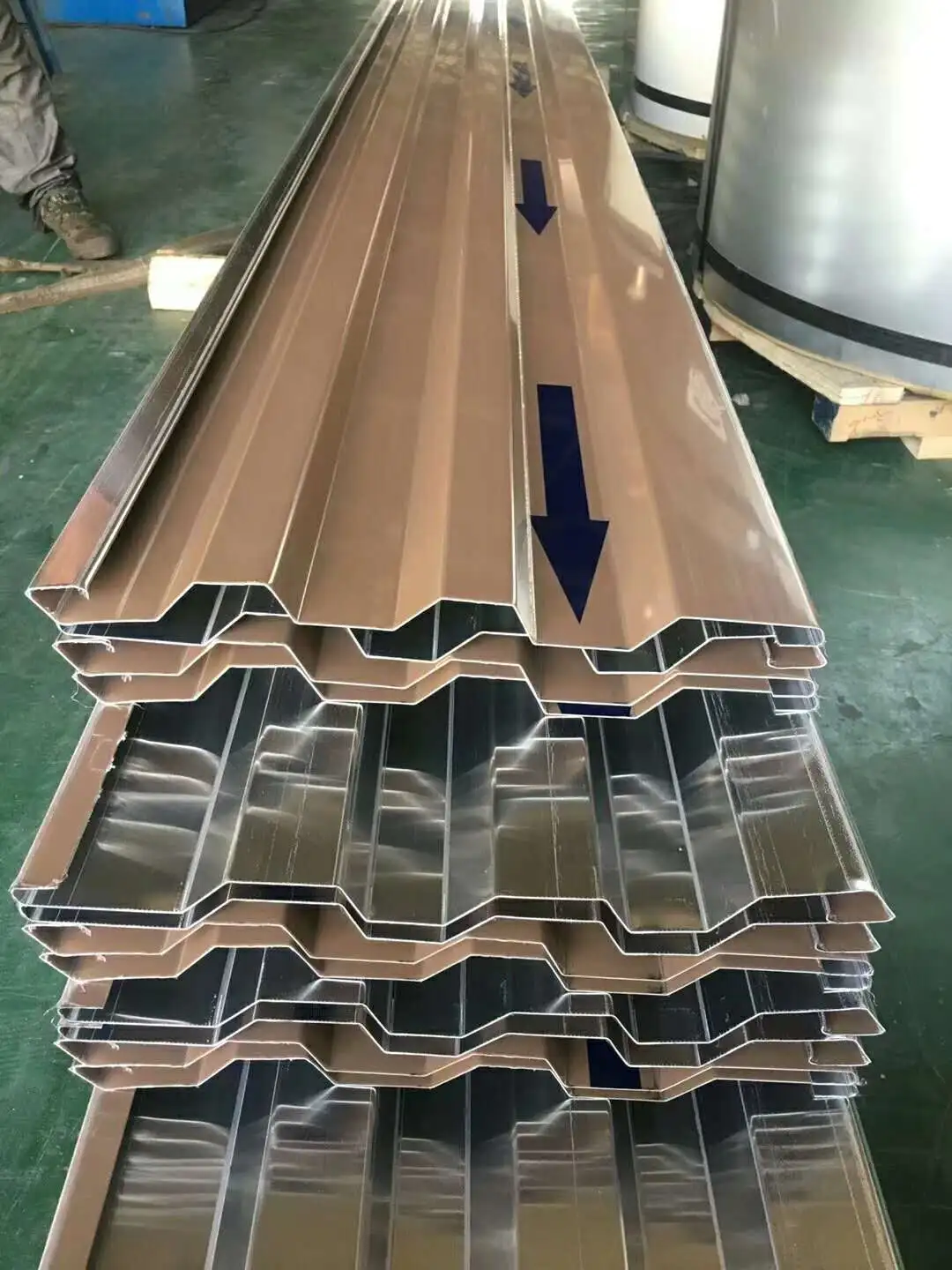

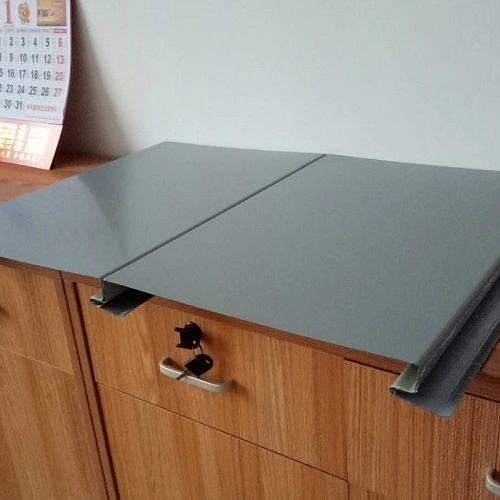

Покрівельні панелі з кольоровим покриттям із прихованими кріпленнями, які також називають покрівельними панелями з прихованими кріпленнями або прихованими затискачами, являють собою профільовані листи, сформовані в рулонах зі сталі з кольоровим покриттям. Вони кріпляться до балок даху відповідними кронштейнами з оцинкованого або алюмінієвого сплаву, а не відкритими гвинтами. Послідовність з’єднання передбачає кріплення прихованих кронштейнів до прогонів, зчеплення внутрішнього ребра панелі з центральним ребром кронштейна, а потім фіксування шва за допомогою зшивальної машини для створення щільного з’єднання між сусідніми панелями. SENBO виробляє ці профілі на спеціальних лініях формування валків і під час виробництва перевіряє ключові розміри, такі як висота ребра, ефективна ширина та глибина фіксації.

Основна відмінність від стандартної кольорової сталевої покрівлі полягає в способі кріплення. Звичайні панелі кріпляться за допомогою саморізів, які проходять через поверхню панелі, вимагаючи герметика в кожному отворі для гвинта. Натомість панелі з прихованими кріпленнями покладаються на з’єднувальні кронштейни, що означає, що поверхня залишається вільною від проникнень. Такий підхід покращує гідроізоляцію, зменшує ризик тривалої корозії в точках кріплення та надає покрівлі чистіший вигляд.

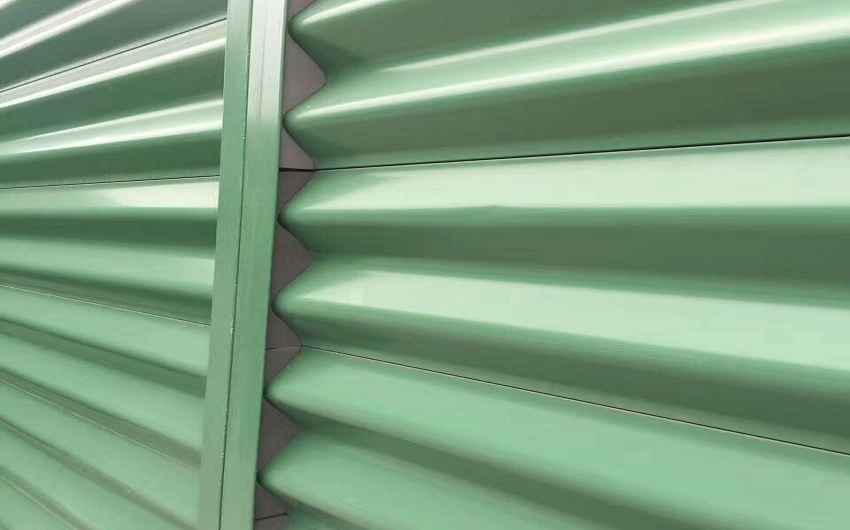

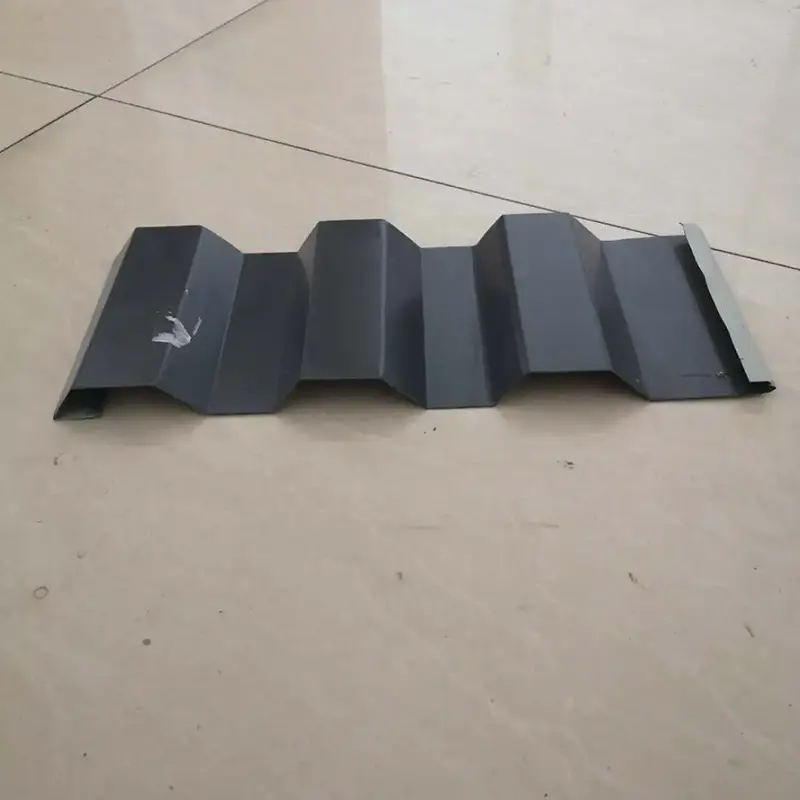

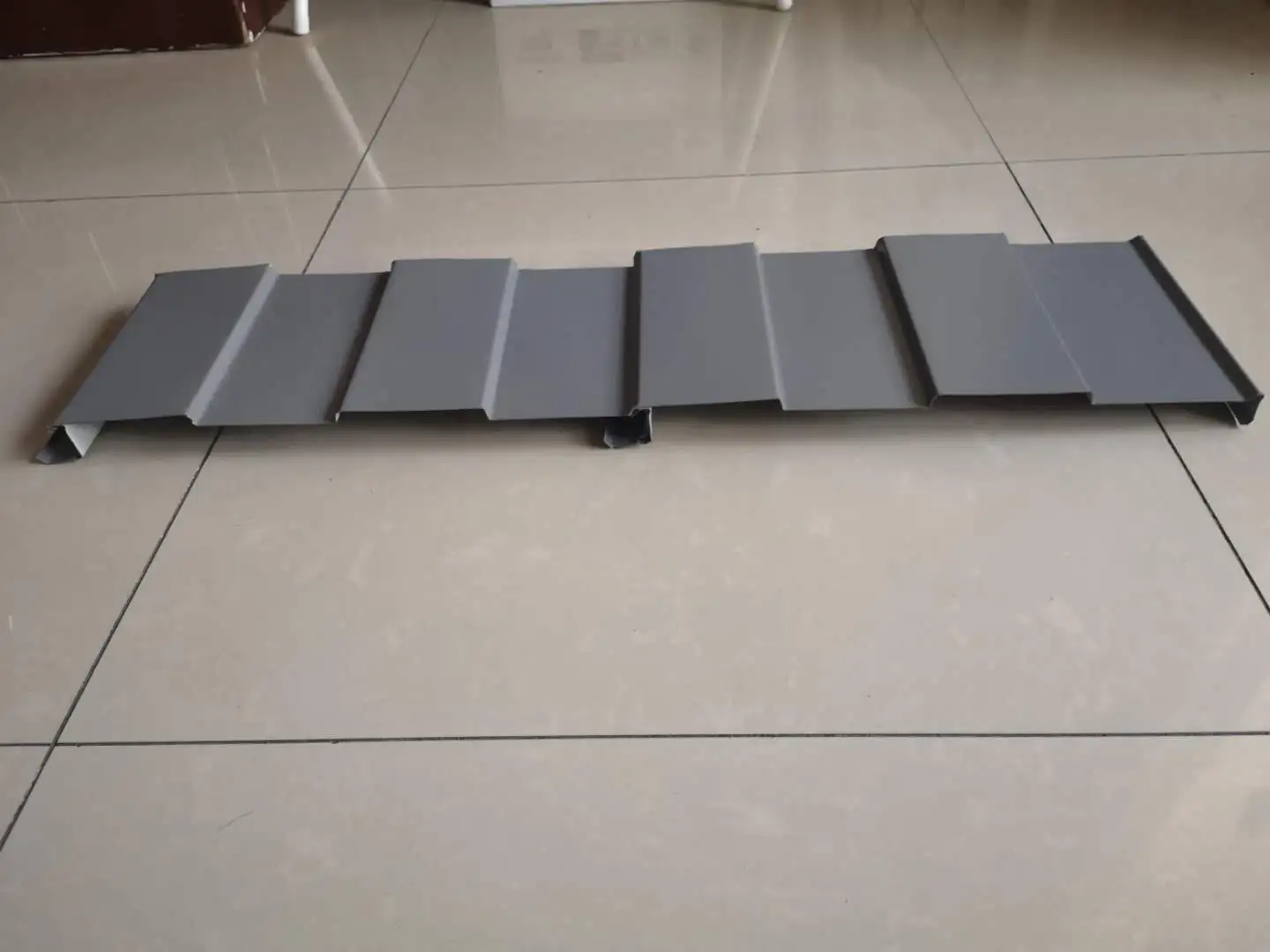

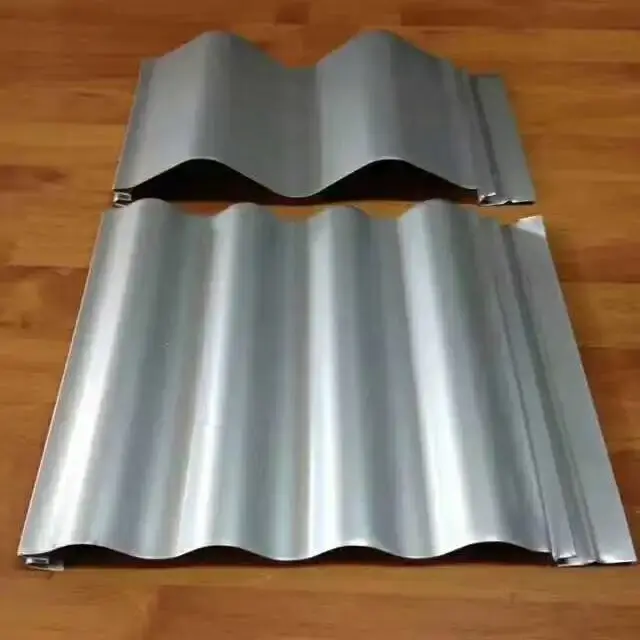

Поширені типи профілів

Технічні характеристики

Перевірка продуктивності

1. Гідроізоляційні властивості

Оскільки поверхня сталевої панелі з кольоровим покриттям із прихованими кріпленнями не має отворів для кріплень, система уникає загального шляху витоку, який зустрічається на дахах із відкритими кріпленнями. У традиційних системах герметик в отворах для гвинтів може старіти та тріскатися з часом, що дозволяє проникнути воді. Профіль Jiaochi 760 з висотою ребер 71 мм і відстанню між ребрами 380 мм сприяє швидкому переміщенню дощової води з долин до карнизів. Коли шви закриваються за допомогою закачувальної машини, бічний фіксатор забезпечує безперервний бар’єр проти проникнення води. Відсутність поверхневих отворів також зменшує ймовірність корозії, починаючи з кріплень.

2. Опір вітру

Кронштейни, які тримають панелі на прогонах, розроблені таким чином, щоб протистояти підйому. Під час фотоелектричної установки з кольоровим сталевим дахом потужністю 5 МВт у міжнародному аеропорту Шеньчжень Баоань тиск вітру на місці досяг 0,75 кН/м². Випробування на висмикування прихованих затискачів показали міцність на висмикування 200 кг, що відповідає вимогам безпеки. Панель із прихованою кліпсою YX41-250-750 використовує сталь із межею текучості не менше 550 МПа та глибиною фіксації понад 5,2 мм. Кожне з’єднане ребро кріпиться фіксуючою скобою, що покращує здатність даху витримувати вітрові та снігові навантаження.

3. Компенсація теплового руху

Фіксуючі кліпси дозволяють панелям даху ковзати вздовж схилу, коли метал розширюється та стискається при зміні температури. Під час цього руху панелі залишаються зачепленими затискачами, тому з’єднання між дахом і конструкцією залишається стабільним. Це дозволяє створювати панелі довжиною понад 100 метрів без поперечних перекриттів, що корисно для дахів з великим прольотом.

4. Ефективність установки

У системі використовуються заводські панелі, які з’єднуються на місці. Деякі профілі з прихованою кліпсою, такі як CC-750, не потребують спеціальної зшивальної машини, що може скоротити трудомісткість і час монтажу. Рулонну заготовку можна розрізати на робочому місці, що дозволяє виготовляти окремі панелі понад 100 метрів і мінімізує кількість торцевих нахил. Такий підхід також знижує ризик протікання в поперечних з’єднаннях.

Особливості конструкції

• Поверхня без проходок:Приховане з’єднання кронштейнів видаляє отвори під гвинти з поверхні даху, що знижує ймовірність протікання та корозії на кріпленнях.
• Стабільне закріплення кліпу:Глибина замикання перевищує 5,2 мм, а опір висмикуванню досягає 200 кг, що забезпечує надійне кріплення при підйомі вітром.
• Пристосування для теплового руху:Розсувні затискачі дозволяють панелям розширюватися та стискатися вздовж схилу, зменшуючи навантаження, яке з часом може спричинити пошкодження даху.
• Можливість довгої панелі:Одинарні довжини до 100 метрів зменшують поперечні перекриття та спрощують управління водою.
• Різновид профілю:Такі варіанти, як YX51-380-760 і YX50-410-820, задовольняють різні вимоги до прольоту та навантаження.

Типові програми

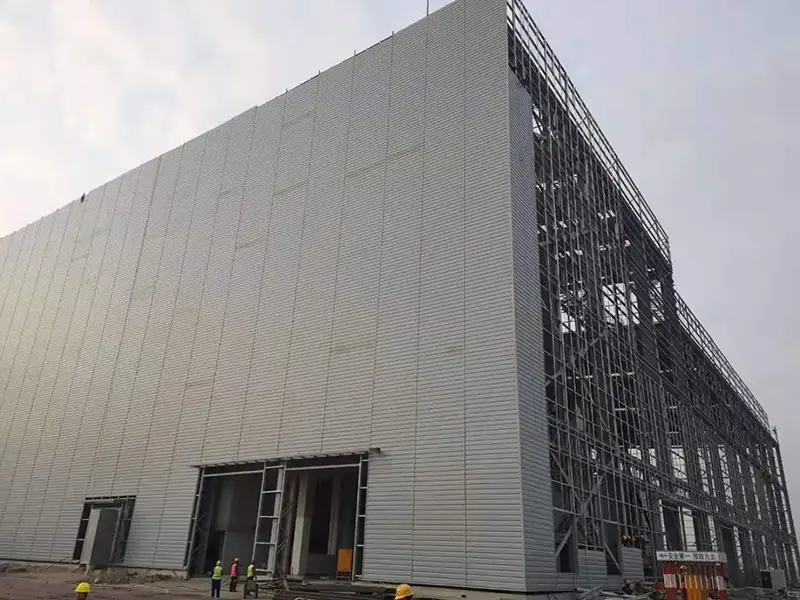

• Покрівельні системи для сталевих промислових будівель великого прольоту.
• Громадські об’єкти, як-от термінали аеропортів, спортивні об’єкти та виставкові центри.
• Промислові будівлі з суворими вимогами до гідроізоляції, включаючи електростанції та нафтохімічні підприємства.
• Логістичні центри та склади, де надійність даху є пріоритетом.
• Проекти реконструкції, які вимагають заміни існуючої системи даху.

Рекомендації на місці

• Перевірте відстань між обрешітками та вирівнювання перед початком встановлення панелі.
• Використовуйте підйомне обладнання з м’якими стропами, щоб не пом’яти ребра або не подряпати покриття.
• Дотримуйтеся послідовності виробника для закріплення затискачів і зшивання панелей.
• Перевірте герметичність шва після зшивання та перевірте закріплення затискача, перш ніж переходити до наступної панелі.
• Для довгих панелей сплануйте послідовність монтажу так, щоб температурний рух не обмежувався в фіксованих точках.

Загальні запитання

Як покрівля з прихованим кріпленням справляється з дощовою водою без герметика на швах?

Бічний блок формується механічно за допомогою закачувальної машини. Отримане з’єднання досить щільне, щоб протистояти проникненню води за нормальних умов. Правильний ухил даху і дренаж також сприяють швидкому відведенню води зі швів.

Чи можна використовувати панелі прихованого кріплення на криволінійних дахах?

Більшість профілів із прихованим кріпленням призначені для прямих або дуже великого радіусу даху. Мінімальний радіус кривизни залежить від профілю панелі та товщини матеріалу. Для вигнутих застосувань уточніть у виробника перед замовленням.

Яка перевага панелі без відкритих кріплень?

Для відкритих кріпильних елементів потрібен герметик на кожному отворі для гвинтів. З часом герметик може руйнуватися та створювати шляхи витоку. Приховані кріплення усувають цю точку обслуговування та зменшують ризик потрапляння води та корозії навколо отворів для гвинтів.

Як перевіряється опір вітру для конкретного проекту?

Тести на висмикування затискачів можна проводити на місці або в лабораторії. Виміряне значення слід порівняти з розрахунковим вітровим навантаженням для місця розташування будівлі. Постачальники можуть надати дані випробувань або допомогти з перевіркою конкретного проекту.

Перевірка та документація

Перед відправкою панелі перевіряються на геометрію профілю, глибину замикання, стан покриття поверхні та точність розмірів. Повинні бути доступні сертифікати станів на основну сталь разом зі звітами щодо міцності на висмикування кліпси, якщо потрібно. Під час монтажу точкові перевірки зчеплення швів і вирівнювання затискачів допомагають забезпечити стабільну якість.

Фактори, які слід оцінити перед замовленням

• Визначте розрахункове вітрове навантаження та переконайтеся, що вибраний профіль і система кліпс відповідають вимогам.
• Переконайтеся, що ухил даху достатній для вибраного профілю панелі та схеми дренажу.
• Якщо плануються довгі безперервні панелі, переконайтеся, що конструкція може витримувати температурні переміщення на карнизах і коньках.
• Для проектів реконструкції перевірте наявний стан обрешітки та відстань, щоб підтвердити сумісність.
