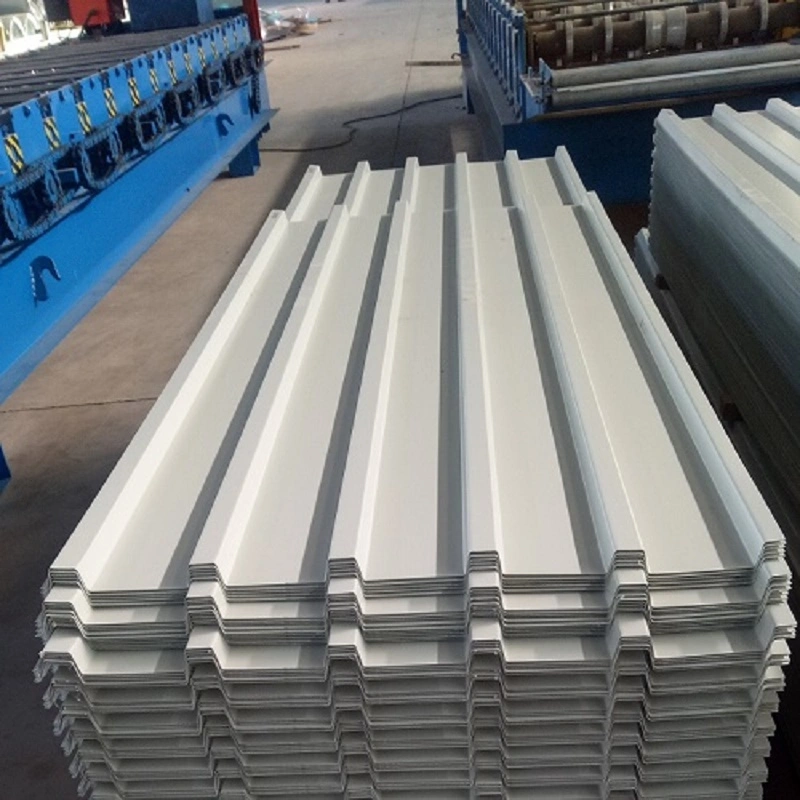

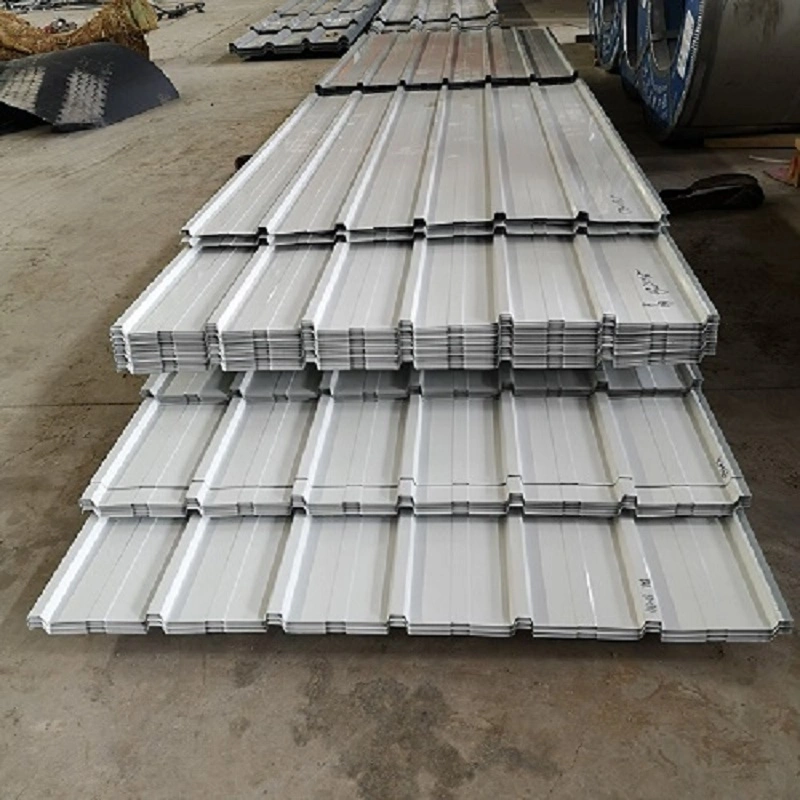

Гофрований сталевий лист з кольоровим покриттям

Гофрований сталевий лист з кольоровим покриттям виготовляється шляхом формування гофрованого профілю з попередньо пофарбованої сталевої бухти. Базовий рулон — це холоднокатана або гарячеоцинкована сталь таких марок, як DX51D, Q195 або SGCC. Перед фарбуванням поверхня проходить знежирення, фосфатування, хромування. Потім на котушку наноситься роликове покриття, як правило, поліестер або PVDF, з товщиною сухої плівки на верхньому боці від 15 мкм до 25 мкм і на зворотному боці від 5 мкм до 10 мкм. SENBO постачає ці листи після перевірки товщини рулону, ваги покриття та стану поверхні, а процес формування рулону включає періодичну перевірку геометрії профілю.

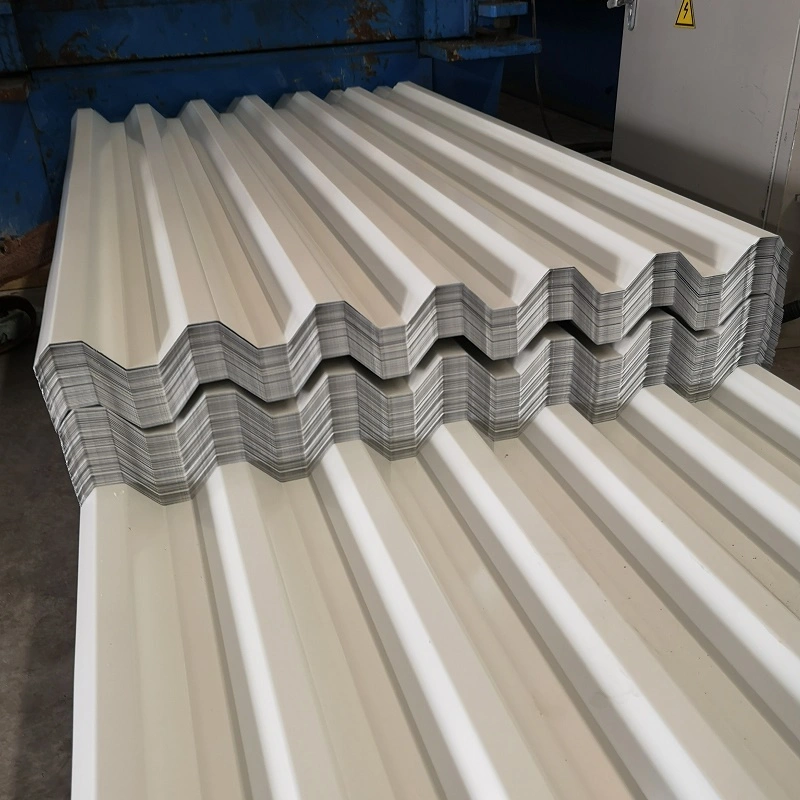

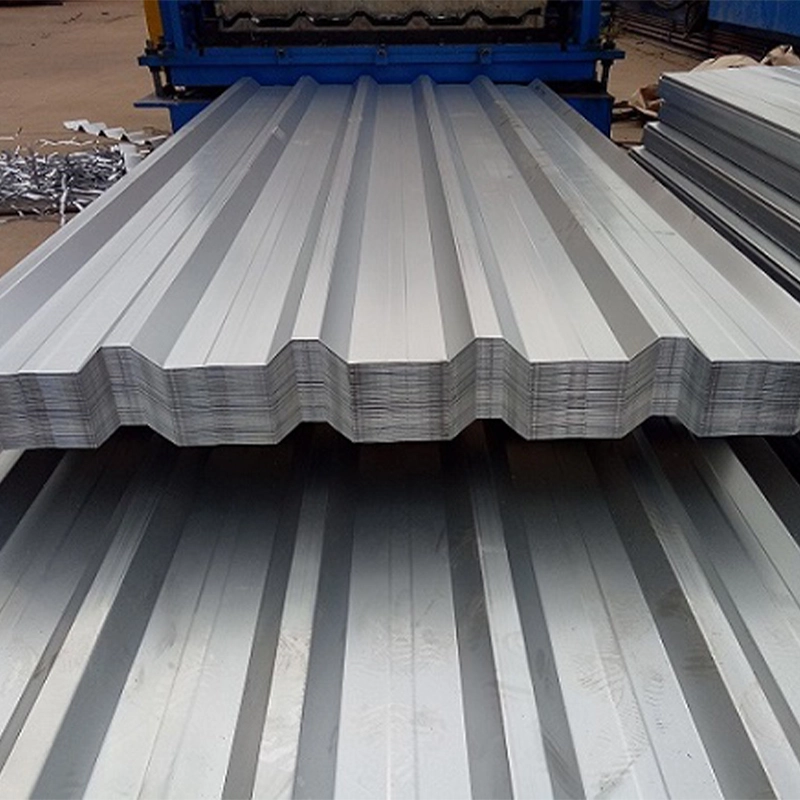

Гофрований сталевий лист з кольоровим покриттям формують холодним способом у поперечний переріз із паралельних ребер і западин. Ця форма забезпечує високу поздовжню жорсткість на вигин і ефективний дренаж води, зберігаючи товщину матеріалу від 0,2 мм до 1,2 мм. Загальні профілі включають YX10-130-910, YX15-225-900, YX25-205-820, YX35-125-750 і YX51-250-750. Ефективна ширина покриття становить від 300 мм до 1150 мм. Довжина листа нарізається на замовлення. Продукт відповідає стандарту GB/T 12755-2008, який визначає вимоги до складу матеріалу, механічних властивостей, покриття та допусків на розміри.

Основні характеристики

Характеристики продукту

• Легка вага з достатньою жорсткістю:Гофрований профіль збільшує жорсткість на вигин без збільшення товщини матеріалу, що сприяє зниженню навантажень на конструкцію.
• Ефективний дренаж:Паралельний малюнок ребер і долин швидко переміщує дощову воду до карнизів і зменшує кількість поперечних перекриттів.
• Захист від корозії:Оцинкований або металевий шар Al-Zn плюс органічне верхнє покриття забезпечують два бар’єри проти атмосферної корозії.
• Гнучкість кольору та розміру:Доступні кольори RAL, а довжину, товщину та профіль листа можна налаштувати відповідно до креслень проекту.
• Швидка установка:Заготовлені на заводі листи встановлюються безпосередньо на прогони, що скорочує роботу на місці в порівнянні з монолітними або кам’яними системами.

Приклади польового застосування

1. Огородження даху та стін для промислових будівель

Ці гофровані сталеві листи з кольоровим покриттям часто використовуються для дахів і стін на промислових підприємствах і складах. Профіль типу 760 є звичайним для покрівлі, оскільки його геометрія забезпечує хороший дренаж і обмежує кількість бічних нахлестів. В одному прибережному проекті на заводі Southeast Copper Industry площею 48 000 м² використовувався кольоровий сталевий дах із розподіленою фотоелектричною системою. Покрівля показала себе прийнятно в дощових умовах регіону, демонструючи придатність матеріалу для великих фабричних конструкцій.

2. Модульні будинки та тимчасові споруди

Гофровані листи з кольоровим покриттям добре підходять для модульних і тимчасових конструкцій, оскільки вони легкі, легко ріжуться та швидко монтуються. Проект Shanghai Nanhe Branch Line Park включав станцію, побудовану за 45 днів із використанням кольорового гофрованого покриття та модульними методами. Подібні програми включають збірні кабіни, тимчасові офіси, рекламні щити та навіси.

3. Спеціальні корпуси

Профіль також використовується в певних спеціалізованих середовищах, таких як інтер’єр кают корабля. У цьому випадку гофр забезпечує рівність поверхні та візуальну структуру, одночасно зменшуючи кількість легкого сталевого каркасу, необхідного за панеллю.

Примітки щодо роботи на місці та встановлення

• Тримайте листи сухими та зберігайте їх на рівних підставках. Якщо потрібне зберігання на відкритому повітрі, використовуйте дихаючу кришку та підніміть стопку.
• Щоб не пошкодити ребра або не подряпати фарбу, тримайте пачки широкими ремнями.
• Для стрижки використовуйте ножиці або ножиці. Уникайте абразивних дисків, які виділяють тепло і можуть пошкодити покриття на зрізаному краю.
• Вкажіть кріпильні елементи та шайби, сумісні з листовим покриттям, щоб мінімізувати гальванічну корозію.
• Дотримуйтеся даних виробника про бічні та кінцеві нахили. Нанесіть герметик там, де це зазначено для ухилу даху та вітрової зони.
• Перевірте вирівнювання прогонів перед розміщенням листів. Зміщення може спричинити видиму хвилястість і напружити ребра.

Контроль якості та документація

Сертифікати стану повинні підтверджувати марку основного металу, вагу оцинкованого покриття та товщину плівки фарби. Під час виробництва розміри профілю, такі як висота ребра, крок і ефективна ширина, перевіряються через регулярні проміжки часу. Перед відправкою листи перевіряються на наявність дефектів покриття, подряпин на поверхні та точність розмірів. Для великих проектів зразки можуть бути надіслані стороннім виробникам на сольовий спрей або прискорені випробування на погодні умови, якщо потрібно.

Міркування щодо вибору

• Перш ніж вибрати вагу оцинкованого покриття та тип фарби, визначте категорію атмосферної корозії на місці.
• Перевірте розрахункове вітрове навантаження та відстань між балками, щоб вибрати правильну товщину листа та профіль.
• Перевірте ухил даху та дренажну схему, щоб уникнути утворення ставків і забезпечити стік води до карнизів.
• Для довгих безперервних аркушів сплануйте маршрут транспортування та доступ до місця. Якщо транспортування обмежене, можна використовувати формування рулонів на місці.
• Якщо будівля знаходиться в зоні високого ризику пожежі, зверніть увагу, що металевий лист сам по собі є негорючим, але загальну конструкцію даху, включаючи ізоляцію, необхідно оцінювати окремо.

Часті запитання

Як вибрати між ПЕ та ПВДФ покриттями?

PE — це стандартна економічна обробка для загальних промислових будівель у м’якому середовищі. ПВДФ забезпечує краще збереження кольору та стійкість до ультрафіолетового випромінювання та соляних бризок, що робить його кращим для прибережних або корозійних місць. Вибір має відповідати очікуваному терміну служби проекту та впливу навколишнього середовища.

Який мінімальний ухил даху для профнастилу з кольоровим покриттям?

Для систем, що кріпляться внапуск гвинтами, зазвичай рекомендується нахил 5%. Нижні схили вимагають додаткової конструкції ущільнення та дренажу, а прийнятний мінімум має бути підтверджений інженером проекту на основі місцевої інтенсивності опадів.

Чи можна встановити ці листи на криволінійні дахи?

Деякі профілі можна вигнути до великого радіусу за допомогою формування або пресування. Мінімальний радіус залежить від товщини листа, геометрії ребра і гнучкості покриття. Постачальник повинен підтвердити ліміт формування до розміщення замовлення.

Як підтримується постійність кольору на великому даху?

По можливості всі листи для однієї поверхні слід замовляти з однієї партії рулонів. Якщо кількох партій неможливо уникнути, вимагайте зчитування кольору та узгодьте допуск, наприклад ΔE ≤ 1,5. Правильна послідовність зберігання та встановлення також допоможе уникнути видимих ​​відхилень.
