Металева покрівля

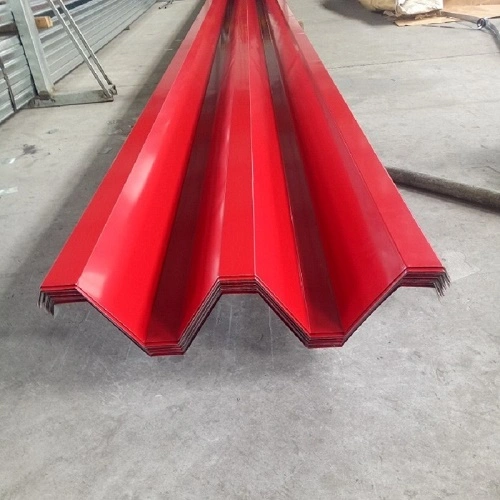

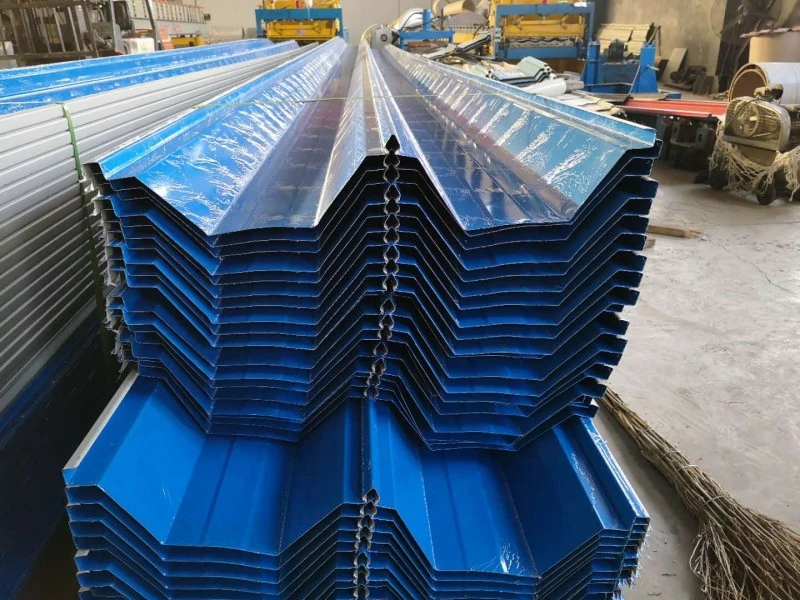

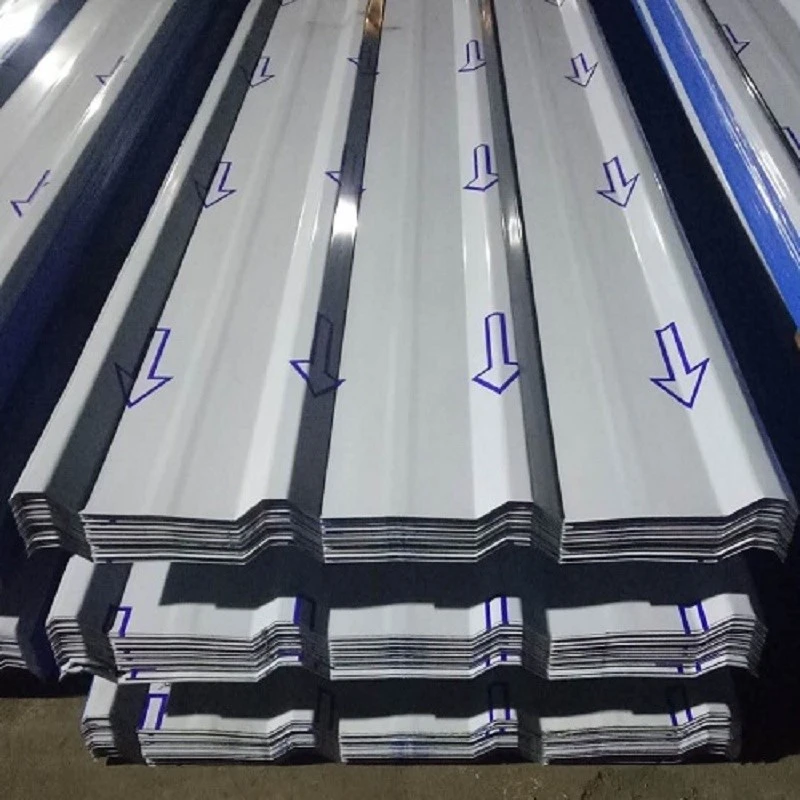

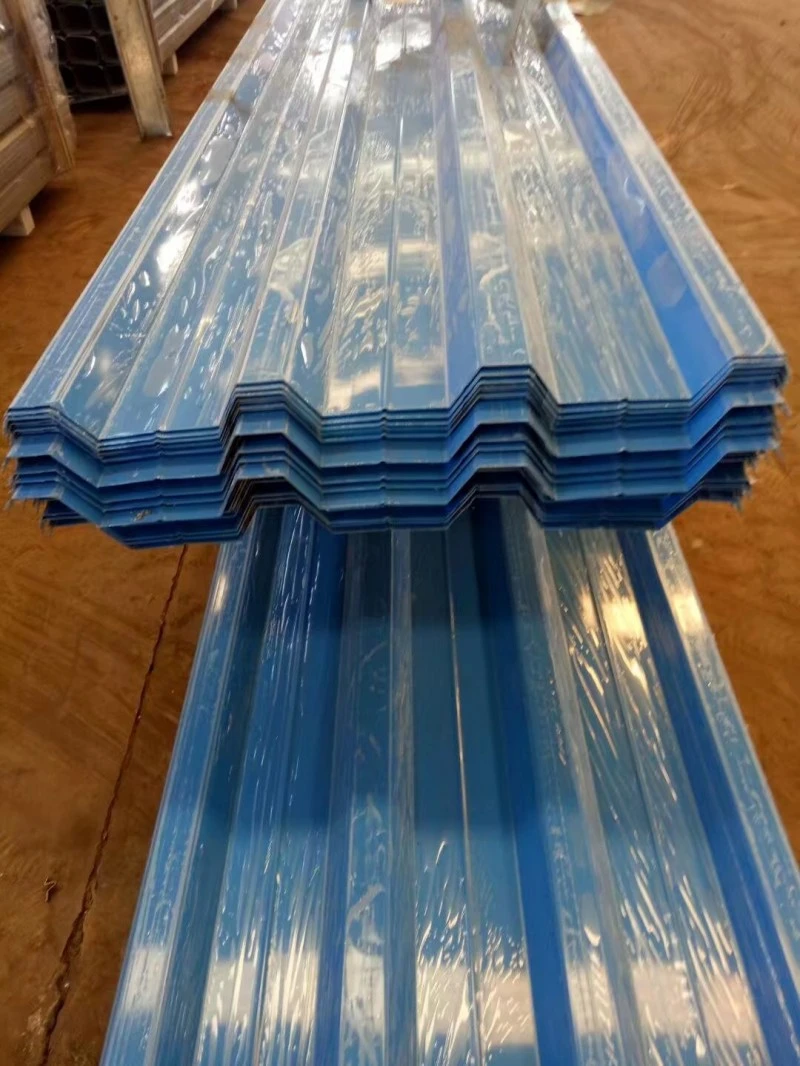

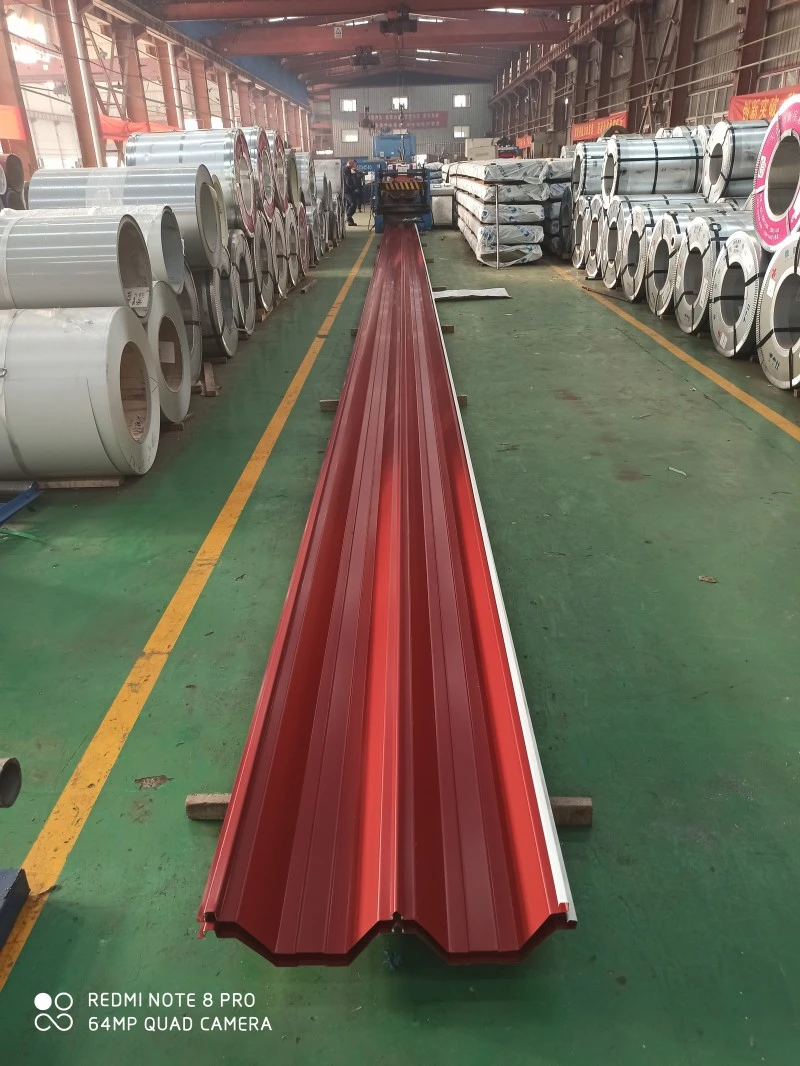

Металеві листи для покрівлі формуються рулонами зі сталі або сплаву в гофровані профілі, які використовуються для обшивки даху та стін. Матеріали котушки включають гарячеоцинковану сталь, сталь з покриттям Al-Zn, попередньо пофарбовану сталь, алюмінієво-магнієво-марганцевий сплав і нержавіючу сталь. Гофрований профіль збільшує жорсткість на вигин уздовж ребра, дозволяючи тонким листам від 0,5 мм до 1,5 мм витримувати навантаження на дах. SENBO постачає ці панелі з сертифікатами матеріалів і протоколами перевірки профілю, а виробничий процес включає регулярні перевірки геометрії ребер, товщини листа та стану покриття.

Варіанти базового матеріалу

• Гарячеоцинкована сталь:Такі марки, як DX51D+Z, з двостороннім цинковим покриттям від 40 г/м² до 275 г/м².
• Сталь з покриттям Al-Zn:Покриття AZ150 для покращеної стійкості до корозії в середовищі середнього та важкого середовища.
• Попередньо пофарбована сталь:Доступний з покриттям з поліестеру або PVDF для стійкості до кольору та погоди.
• Алюмінієво-магнієво-марганцевий сплав:Марка AA3004 з терміном служби більше 50 років і меншою вагою, ніж сталь.
• Нержавіюча сталь:Феритні марки, такі як 445J2, використовуються там, де потрібна висока стійкість до вітру та стійкість до корозії.

Побудова системи

Повна металева система даху зазвичай складається з кількох шарів. Покрівля терміналу аеропорту із зовнішнім листом з нержавіючої сталі може включати знизу вгору: оцинковані первинні прогони, перфорований базовий лист з покриттям Al-Zn, пароізоляційний шар, звукопоглинальну кам’яну вату, оцинковані вторинні прогони, теплоізоляційну кам’яну вату, оцинкований сталевий лист, гідроізоляційну мембрану TPO, кріпильні кронштейни з нержавіючої сталі, акустичну прокладку. піна, панель даху з нержавіючої сталі та кришка з нержавіючої сталі. Цей вузол поєднує структурну підтримку, термоконтроль, управління повітрям і парами, акустичні характеристики та захист від погодних умов.

Способи підключення

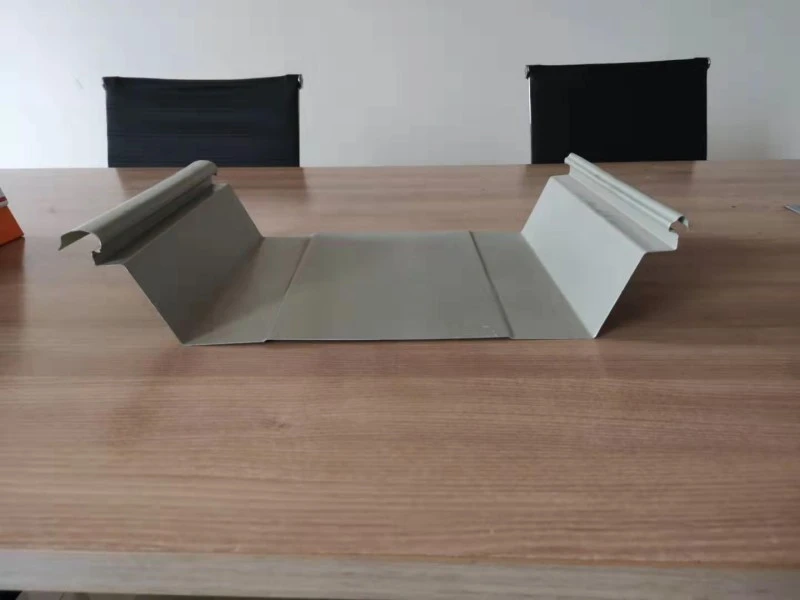

• Переплетення стоячого шва:Краї панелей зшиваються механічно, часто з попередньо нанесеним на шов герметиком.
• Безперервне зварювання:Панелі з нержавіючої сталі з’єднуються по всій довжині шва зварюванням.
• Кріплення внапуск:Панелі перекриття закріплюються за допомогою відкритих кріплень, які використовуються в основному для вторинних або невеликих ухилів.

Технічні характеристики

Перевірка ефективності виконаних проектів

1. Потужність підняття вітру

Безперервно зварений дах із нержавіючої сталі в терміналі 3 міжнародного аеропорту Гуанчжоу Байюнь пройшов випробування в аеродинамічній трубі та статичні випробування. Зареєстрована потужність склала 18,2 кПа, що відповідає тайфуну 17 категорії. Для порівняння, звичайні алюмінієво-магнієво-марганцеві фальцеві дахи зазвичай витримують умови Категорії 12. На стадіоні Культурно-спортивного центру Greater Bay Area використовується вбудована безперервно зварена система даху з нержавіючої сталі, яка досягла 21 кПа під час лабораторних випробувань. Підхід до безперервного зварювання усуває переплетений шов як слабке місце та покращує загальний опір підйому.

2. Гідроізоляція та герметичність

Системи зі стоячим швом забезпечують герметичність завдяки механічно закріпленим швам із попередньо нанесеним на з’єднання герметиком. Зварні системи з нержавіючої сталі використовують зварювання по всій довжині для створення суцільної поверхні без швів. У Культурно-спортивному центрі району Великої затоки проект дренажу включав оптимізовані жолоби та водозберігаючі стінки. Під поверхнею металу використовувалася двошарова гнучка мембрана, щоб уникнути проникнення кріпильних елементів через гідроізоляційний шар.

3. Керування тепловим рухом

Теплове розширення та звуження повинні бути враховані на довгих дахах. У терміналі 3 аеропорту Гуанчжоу Байюнь зварні з’єднання працюють разом із поперечними гофрами в профілі панелі, щоб поглинати термічні навантаження. Такий підхід допомагає підтримувати структурну цілісність покрівлі з часом і знижує ризик утворення тріщин у фіксованих точках.

4. Ефективність будівництва

Культурно-спортивний центр Greater Bay Area використав модульну стратегію для конструкції даху під гідроізоляційною мембраною. Дах площею 78 000 м² був розділений на 878 модулів, які були зібрані та зварені на землі, а потім підняті на місце. Цей метод підвищив ефективність монтажу на 30% і зберіг відходи матеріалу близько 2%, особливо корисно для складних вигнутих дахів.

Примітки щодо дизайну та встановлення

• Перед розміщенням панелей перевірте опорну систему балок на вирівнювання, відстань і вантажопідйомність.
• Використовуйте підйомні ремені із захистом країв, щоб уникнути деформації панелі під час підйому.
• Для систем зі стоячим швом перевірте зачеплення шва та вирівнювання затискачів перед остаточним механічним зшиванням.
• Для зварних систем тримайте робочу зону чистою та сухою та дотримуйтеся кваліфікованих процедур зварювання нержавіючої сталі.
• Захист готових поверхонь даху від будівельного транспорту та падіння сміття; планувати перевірки після великих погодних явищ.
• Перед установкою панелей скоординуйте проходки даху та деталі країв, щоб уникнути змін на місці після герметизації даху.

Контроль якості та документація

Постачальники повинні надати сертифікати прокатного випробування основного металу, звіти про товщину покриття та перевірку розмірів профілю панелі. Для проектів із особливими вимогами до вітрового навантаження повинні бути доступні звіти про випробування вітрового підйому для точної конфігурації системи. Перед початком монтажу інспекції на місці приймання мають перевіряти сорти матеріалів, довжину панелей, профілі ребер і стан поверхні.

Міркування щодо вибору

• Перед вибором типу покрівельної системи оцініть розташування будівлі та проектну швидкість вітру.
• Перевірте нахил даху та схему дренажу, щоб забезпечити ефективне видалення води та уникнути утворення ставків.
• Вибираючи основний матеріал і покриття, враховуйте вплив навколишнього середовища, включно з сольовими бризками, промисловими забруднювачами та УФ-променями.
• Для складних геометрій залучіть постачальника дахової системи заздалегідь, щоб переглянути обмеження щодо виготовлення панелей і варіанти модульної конструкції.
• Перевірте доступ для обслуговування та майбутні потреби в обладнанні на даху на етапі проектування.

FAQ

Який метод підключення є найбільш надійним для прибережних місць із сильним вітром?

Безперервне зварювання панелей з нержавіючої сталі забезпечує найвищий виміряний опір підйому вітром і часто вказується для регіонів, схильних до тайфунів. Системи зі стоячим швом також можуть працювати добре, коли деталі шва та кліпси посилені відповідно до даних випробування в аеродинамічній трубі або підйому.

Як дахова система справляється з переміщенням тепла в довгих панелях?

У системах зі стоячим фальцем використовуються ковзні кліпси, які дозволяють пересуватися по схилу даху. Зварні системи можуть включати поперечні гофри або компенсаційні шви. Конкретний метод повинен бути підтверджений проектувальником дахової системи на основі геометрії будівлі та діапазону температур.

Які типові вимоги до обслуговування металевої покрівлі?

Під час періодичних перевірок слід перевіряти наявність ослаблених кріплень, пошкоджених панелей, заблокованих дренажних шляхів і стану герметика в проходах. Фальцеві та зварні системи зазвичай вимагають менше обслуговування, ніж дахи з відкритими кріпленнями, оскільки кріплення не піддаються безпосередньому впливу погоди.

Чи можна встановлювати металеву покрівлю на існуючу покрівлю?

У деяких випадках нову металеву покрівлю можна помістити поверх існуючої, якщо конструкція витримує додаткове навантаження, а існуюча поверхня сумісна. Інженер-конструктор повинен оцінити існуючі умови та підтвердити, що деталі кріплення підходять.
