Металевий профільований лист

Металевий профільований лист, також званий гофрованою металевою панеллю, виготовляється шляхом формування тонкої сталі або алюмінієвого сплаву в гофрований поперечний переріз при температурі навколишнього середовища. Базовий матеріал вибирається відповідно до середовища проекту та вимог до навантаження. SENBO керує багатовалковими лініями безперервного формування та перевіряє розміри висоти ребра, ширини листа та геометрії профілю під час виробництва. Компанія також веде записи про вхідні перевірки товщини основного металу та ваги покриття.

Параметри підкладки

• Оцинкований сталевий лист:Звичайні будівельні марки включають Z275 і Z450 з вагою двостороннього цинкового покриття 275 г/м² і 450 г/м² відповідно. Мінімальна товщина покриття на кожну сторону становить приблизно 19 мкм.
• Сталевий лист з покриттям зі сплаву Al-Zn:Металеве покриття містить близько 55% алюмінію, 43,5% цинку і 1,5% кремнію. Стійкість до корозії в 3-5 разів вище, ніж у оцинкованої сталі. AZ150 є широко використовуваним сортом.
• Сталевий лист з кольоровим покриттям:Використовує оцинковану або Al-Zn підкладку з попередньою обробкою та органічним покриттям, таким як поліестер, акрил або фторвуглець. Цей варіант поєднує захист від корозії з декоративним покриттям.
• Лист алюмінієвого сплаву:Листи з напівтвердого алюмінієвого сплаву товщиною від 0,6 мм до 1,2 мм мають хорошу стійкість до корозії та здатність формуватися. Ізоляційний бар'єр необхідний для з'єднань з різнорідними металами, щоб уникнути гальванічної корозії.

Формування та класифікація

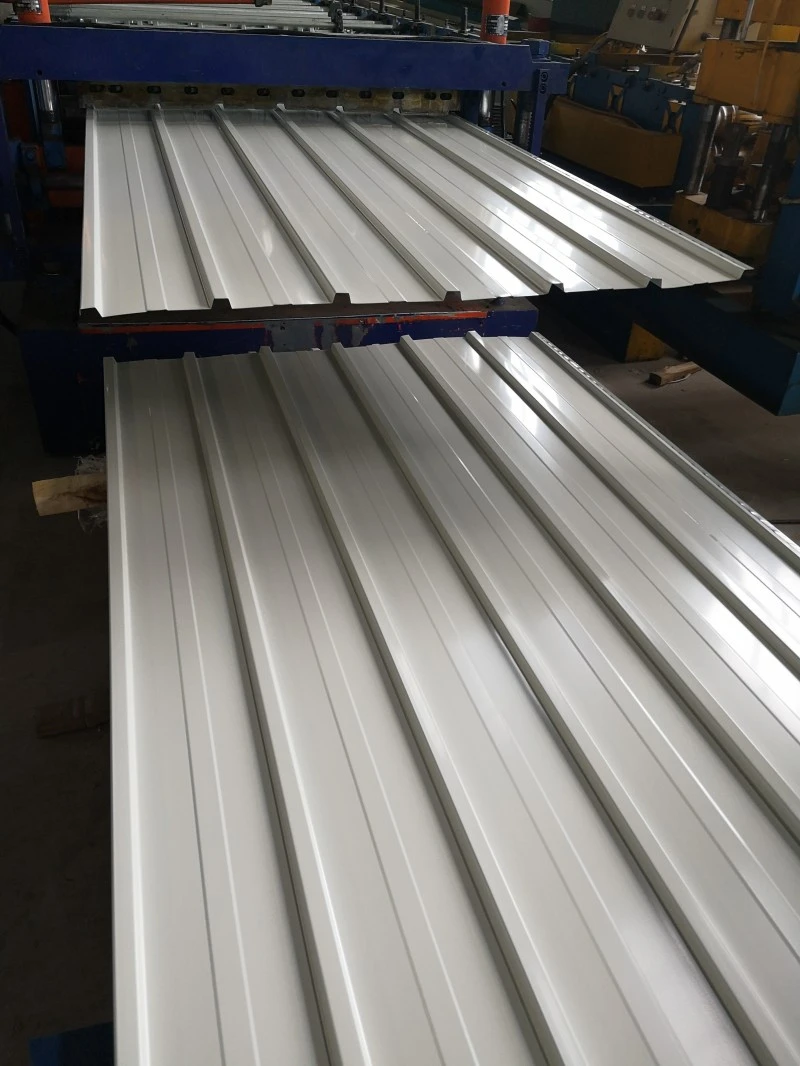

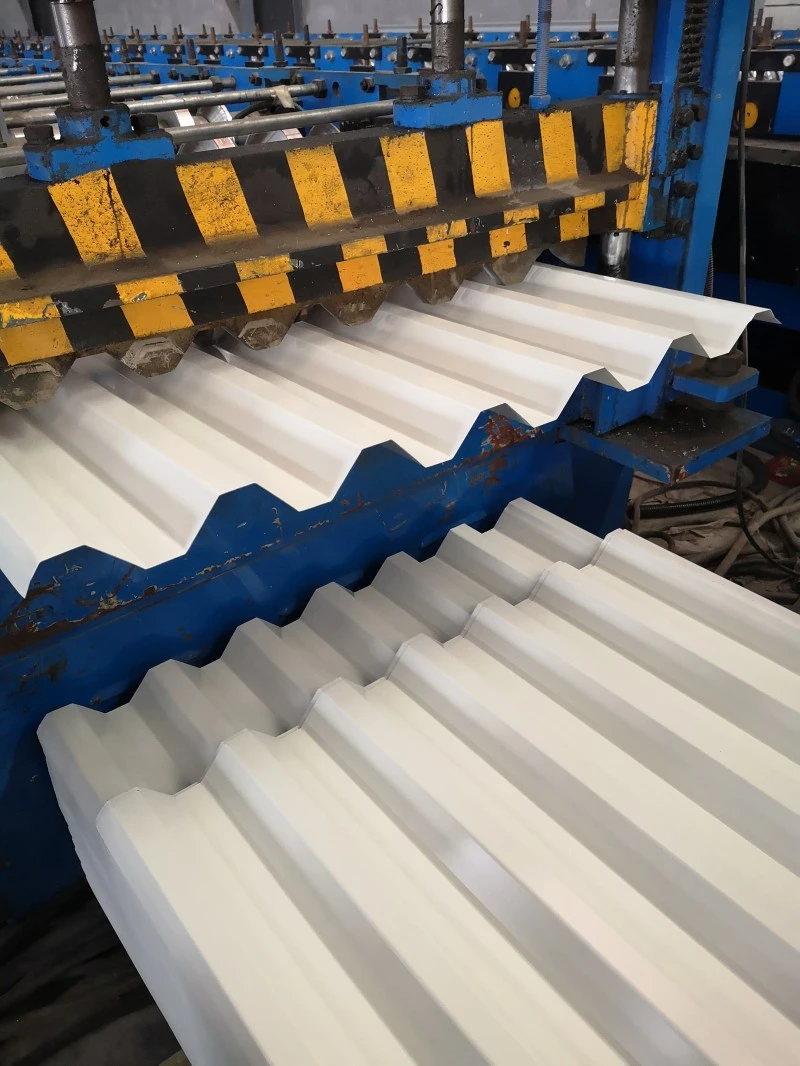

Металевий профільований лист формується на безперервних лініях формування рулонів і може виготовлятися довжиною від кількох метрів до десятків метрів. Фабричне виготовлення забезпечує високу точність розмірів, але обмежене транспортною довжиною. Формування на місці дозволяє довжині аркуша відповідати проекту, зменшуючи торцеві перехлестки та економлячи матеріали та робочу силу. За поперечним перерізом вироби поділяються на V-подібні, U-подібні, W-подібні, ребристі, жорсткі та з пазами типу «ластівчин хвіст». За призначенням вони включають покрівельні панелі, стінові панелі, композитні настили для підлоги та арочні конструктивні панелі.

Технічні характеристики

Дані програми проекту

1. Промислові будівлі та склади

Профільовані металеві листи широко використовуються для огороджень дахів і стін промислових і складських приміщень завдяки своїй малій власній вазі і достатній міцності. Для проектів без теплоізоляції витрата сталі становить від 5 кг/м² до 11 кг/м². Металева покрівля комплексу Pingliang Sports Park, встановлена ​​з червня 2020 року по червень 2023 року, використовувала профільовані сталеві листи з покриттям Al-Zn товщиною 0,6 мм як базовий шар даху. Проект отримав срібну нагороду за інженерну технологію на 2024 Building Hidroizolation Industry Science and Technology Awards, що вказує на прийнятність матеріалу у великих громадських приміщеннях.

2. Системи композитних підлог

У поєднанні з бетоном профільований сталевий лист виконує роль незнімної опалубки та міцної арматури. Такий підхід усуває потребу в традиційній дерев’яній опалубці та тимчасових опорах. Щоб покращити зв’язок між сталлю та бетоном, зрізні шпильки можна попередньо приварити до листа, або лист можна сформувати двонаправленими ребрами жорсткості. Композитні системи перекриттів широко використовуються в багатоповерхових будинках і багатоповерхових промислових спорудах.

3. Арочні та вигнуті конструкції

Металеві профільовані листи можуть бути сформовані у вигляді плоских або вигнутих панелей. Вигнуті листи дозволяють будувати арочні будівлі, які поєднують функції балки, плити та колони в єдину структурну форму. Покрівельні системи можуть виготовлятися у вигляді криволінійних панелей або панелей змінного перетину і підходять для гідроізоляції класів I-III з мінімальним ухилом 1,5 градуса.

4. Гідроізоляція даху та вітростійкість

У покрівельних системах зазвичай використовуються фіксовані гвинтові з’єднання внахлест або з’єднувальні конструкції з високим швом. У методі стоячого шва використовуються приховані, непроникаючі кріпильні елементи, і він застосовувався в таких проектах, як будівлі терміналів у міжнародному аеропорту Пекіна. Система профільованих листів SENBO зі стоячим швом 360° має ширину панелі 430 мм і висоту ребра 65 мм. Він розрахований на ухил дренажу не менше 5% і відстань між прогонами не більше 1,5 м. Прихований метод кріплення покращує стійкість до підйому вітром і зменшує шляхи витоку порівняно з відкритими кріпленнями.

Характеристики продукту

• Легкий і економічний:Витрата сталі від 5 кг/м² до 11 кг/м² для покрівлі та економічний проліт близько 3,5 м роблять матеріал придатним для великих корпусів.
• Стійкість до корозії:Листи з покриттям Al-Zn забезпечують у 3-5 разів більшу стійкість до корозії, ніж оцинкована сталь. Покриття PVDF додатково подовжують термін служби в агресивних середовищах.
• Різновид профілю:Доступні V-подібні, ребристі, посилені профілі та профілі типу «ластівчин хвіст». Для особливих архітектурних форм можуть бути виготовлені гнуті панелі та панелі змінного перетину.
• Два режими виробництва:Фабричне виготовлення або формування рулонів на місці забезпечує гнучкість у плануванні довжини листа та транспортування.
• Перероблений матеріал:Сталеві та алюмінієві листи можна переробити після закінчення служби. Листи також можуть бути інтегровані з фотоелектричними системами для виробництва енергії.

Типові програми

• Облицювання дахів і стін для промислових підприємств і логістичних складів.
• Металева покрівля для громадських будівель, таких як стадіони, виставкові центри та термінали аеропортів.
• Композитний настил підлоги для висотних будівель і багатоповерхових промислових об’єктів.
• Арочні будівлі та тимчасові споруди з самонесучою оболонкою.

Рекомендації щодо встановлення та експлуатації

• Зберігайте листи на рівних опорах і тримайте їх сухими. Використовуйте дихаючий чохол, якщо зберігання на вулиці неминуче.
• Щоб запобігти деформації ребер і пошкодженню покриття, піднімайте пучки за допомогою широких строп або розпірних штанг.
• Розріжте листи ножицями або ножицями. Уникайте абразивного різання, яке виділяє тепло та пошкоджує металеве або органічне покриття.
• Щоб уникнути гальванічної корозії, використовуйте кріплення з шайбами, сумісними з листовим матеріалом.
• Дотримуйтеся вказаних деталей бокового та кінцевого кола. У місцях із сильним вітром збільште щільність кріплень на краях і кутах даху.
• Для систем зі стоячим швом перевірте зачеплення затискача та щільність шва перед переходом до наступної панелі.

Загальні запитання

Як вибрати між оцинкованими листами, покритими Al-Zn і кольоровими?

Вибір залежить від атмосферного середовища і вимог до зовнішнього вигляду. Оцинковані листи економічні для м'яких умов. Листи з покриттям Al-Zn забезпечують кращу стійкість до корозії та є кращими для прибережних або промислових місць. Листи з кольоровим покриттям додають довговічне декоративне покриття та вибираються, коли зовнішній вигляд має значення або коли потрібен додатковий захист покриття.

Чи можна використовувати профільований металевий лист як для покрівлі, так і для стін?

Так, але профіль і товщина можуть відрізнятися. Покрівельні панелі повинні забезпечувати дренаж води та вітровий підйом, тоді як стінові панелі більше зосереджені на вітровому навантаженні та зовнішньому вигляді. Для вибору правильного профілю для кожного застосування слід використовувати таблиці діапазонів виробника.

Який мінімальний ухил даху для цих листів?

Для систем, закріплених гвинтами внапуск, типовим є мінімальний нахил 5%. Системи зі стоячим швом можна використовувати на схилах лише за 1,5 градуса, якщо вони встановлені з належним ущільненням швів і дренажною конструкцією. Також слід враховувати проектне вітрове навантаження та інтенсивність опадів.

Як відбувається теплове розширення та звуження довгих листів?

Довгі листи розширюються і стискаються при зміні температури. Системи стоячих швів дозволяють рухатися через ковзаючі кліпси. Для систем з нахлестом кінцеві деталі нахлестка та відстань між кріпленнями повинні бути розроблені таким чином, щоб пристосуватися до теплового руху. Довжину листа та температурний діапазон має переглянути інженер проекту.

Контроль якості та документація

Постачальники повинні надати сертифікати прокатних випробувань для записів про вагу основного металу та покриття. Розміри профілю, такі як висота ребра, крок і ефективна ширина, перевіряються під час виробництва та перед відправкою. Для проектів із особливими вимогами до вітрового підйому можна надати звіти про випробування або розрахунки. Огляд на місці приймання повинен перевірити товщину листа, форму профілю, стан покриття та довжину відповідно до замовлення.

Міркування щодо вибору

• Визначте категорію екологічної корозії на місці перед вибором основного матеріалу та покриття.
• Перевірте розрахункове вітрове навантаження та проліт, щоб вибрати правильну товщину листа та профіль.
• Перевірте ухил даху та дренажну схему, щоб уникнути накопичення води та протікань.
• Для довгих безперервних аркушів переконайтеся, що маршрут транспортування може вмістити потрібну довжину або сплануйте формування рулону на місці.
• Якщо лист буде використовуватися в системі композитної підлоги, підтвердьте необхідне розташування шпильок на зріз і вимоги до вогнестійкості.
