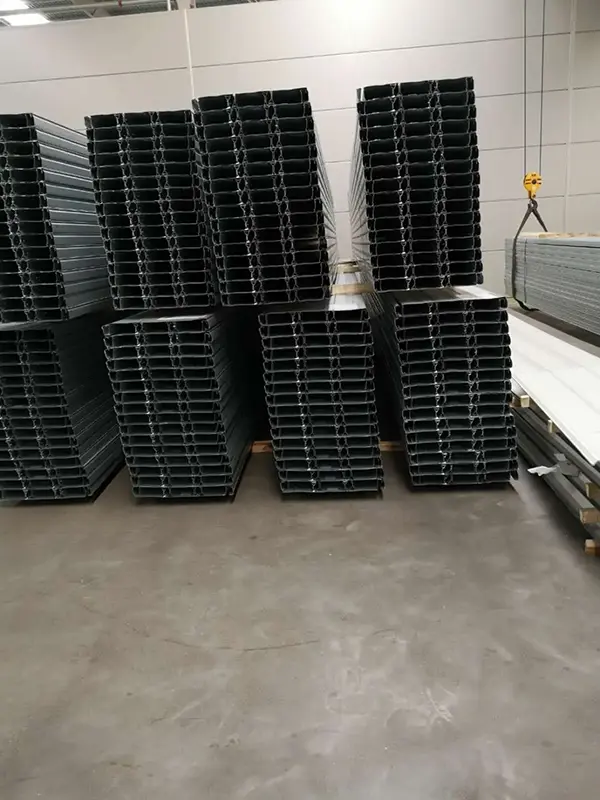

Сталевий настил із закритим профілем

Сталевий настил із закритим профілем (також відомий як профільований сталевий лист закритого типу) — це гофрована конструкційна панель, сформована при кімнатній температурі з гарячеоцинкованих сталевих рулонів за допомогою безперервної багатовалкової лінії холодного формування. Його ключова відмінність від настилу з відкритим профілем полягає в тому, що нижня частина реберної канавки повністю герметична, утворюючи закриту клиноподібну або трапецієподібну порожнисту порожнину.

Будівельні матеріали SENBOпостачає сталевий настил із закритим профілем як частину асортименту систем композитної підлоги. Ці панелі широко використовуються в будівлях зі сталевим каркасом, де ключовими вимогами є вогнестійкість, плоский софіт і ефективна конструкція.

Конструктивні особливості

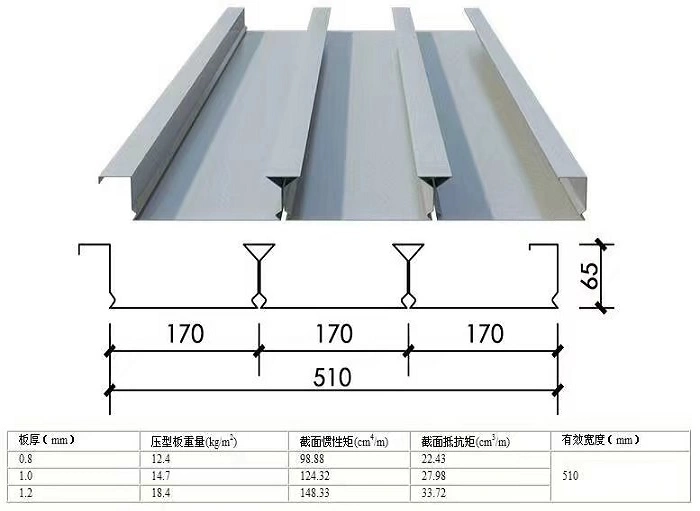

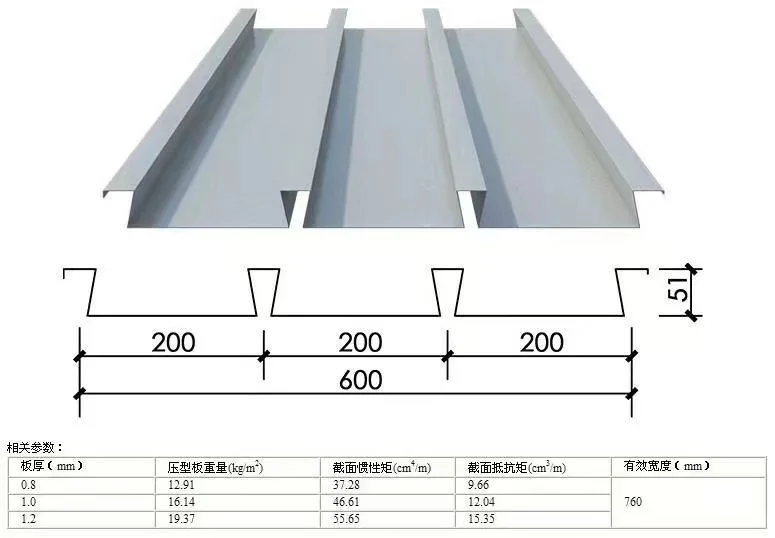

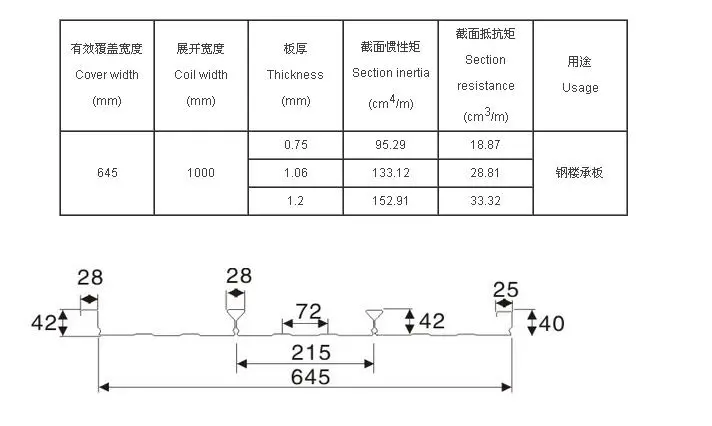

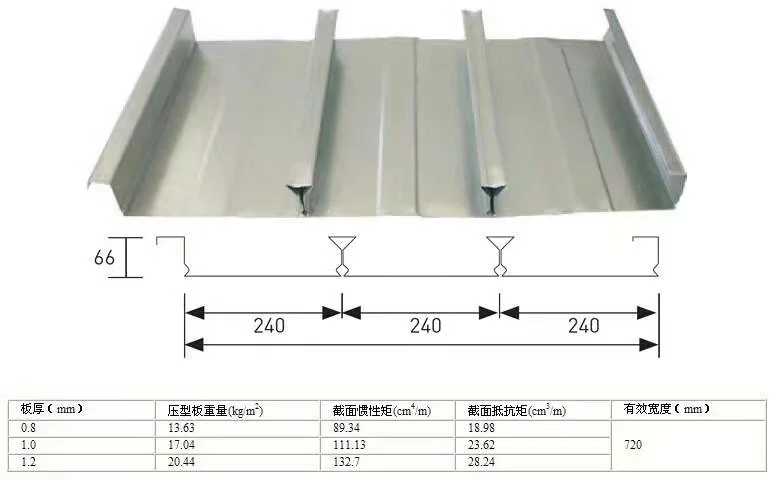

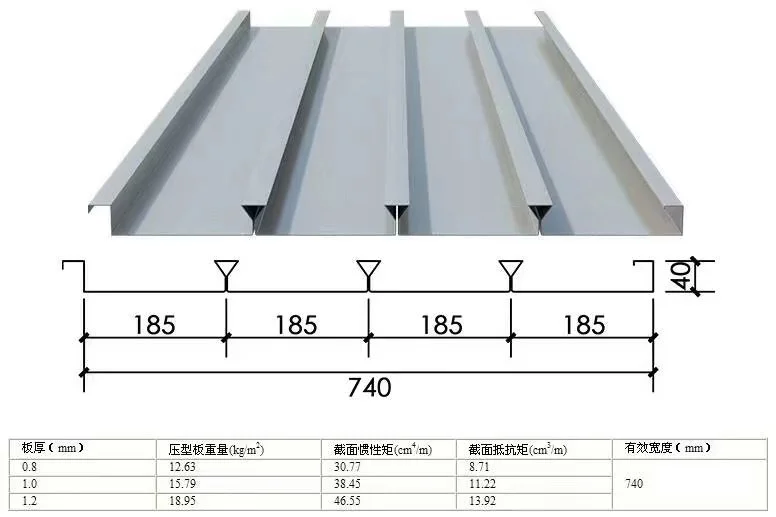

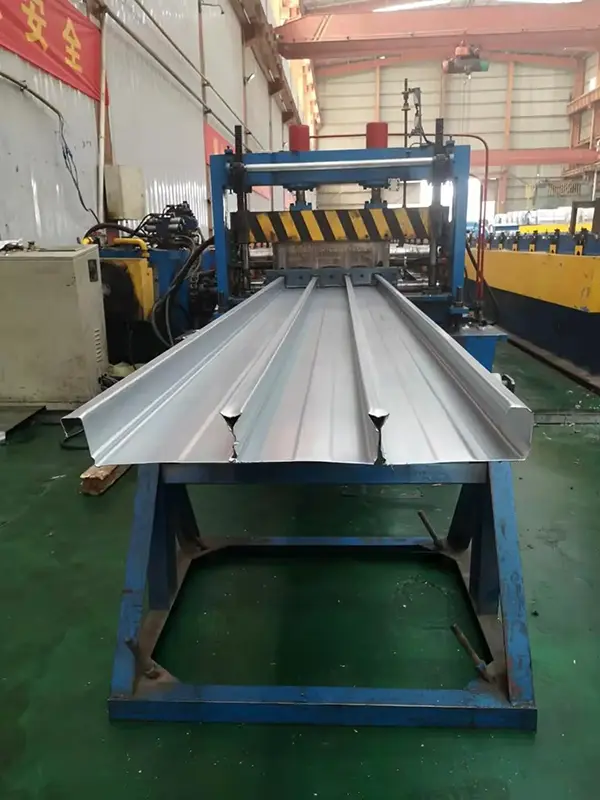

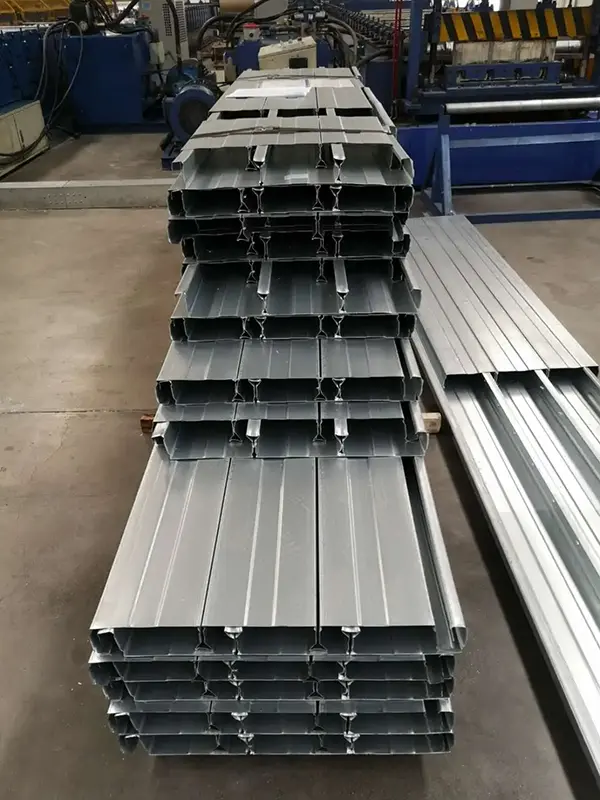

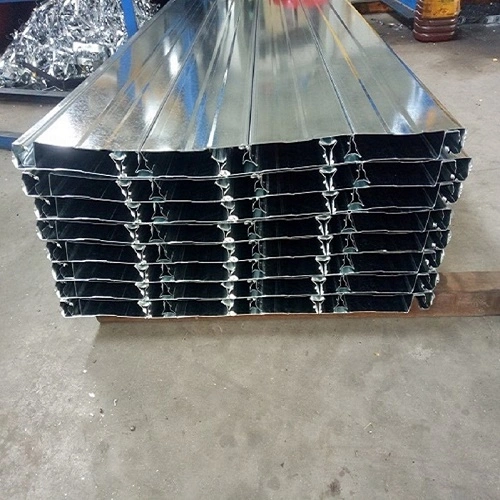

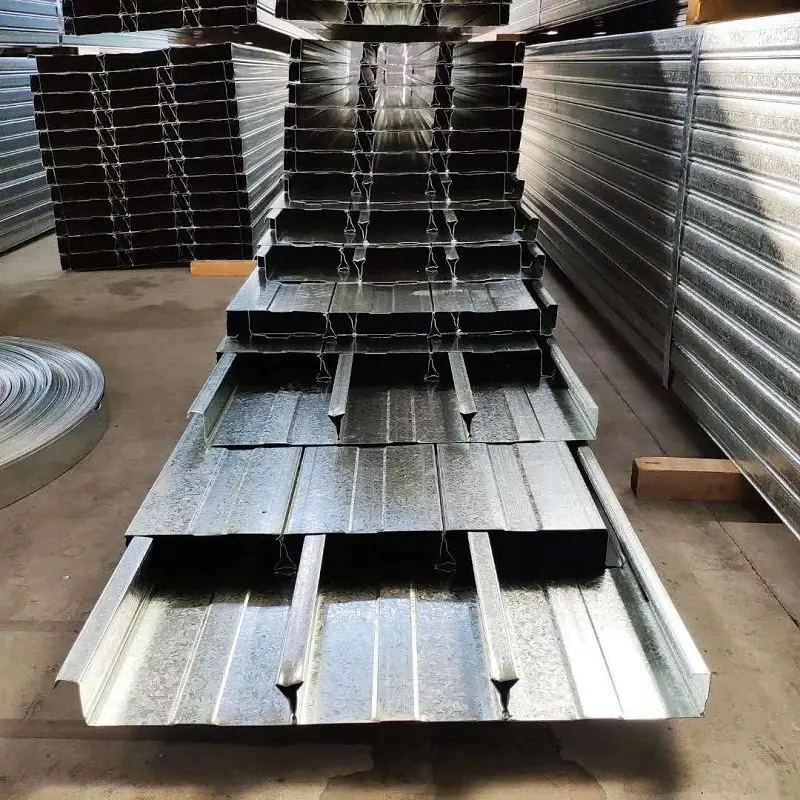

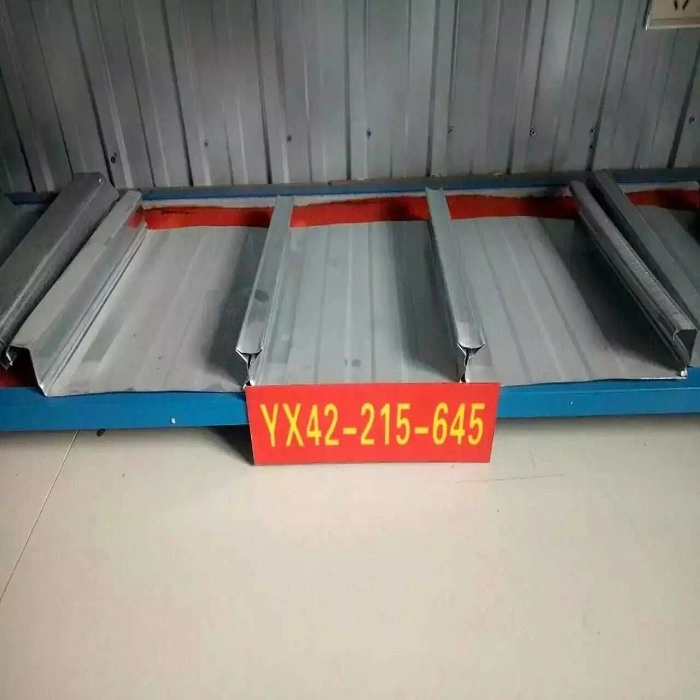

Профнастил формується зі сталевого листа фіксованої ширини за допомогою інтегрованого багатоходового процесу холодного формування. Це створює переплетені вертикальні краї з обох боків і низку перевернутих трикутників або трапецієподібних ребер із закритим дном. Для прикладу моделі YX65-185-555: висота ребра 65 мм, ширина хвилі 185 мм, ефективна ширина покриття 555 мм. Для моделі YXB48-200-600 висота ребра 48 мм, крок хвилі 200 мм, ефективна ширина 600 мм. Інша вдосконалена модель має висоту ребра 68 мм, крок хвилі 196 мм і перевернутий трикутний профіль шириною 36 мм і висотою 31 мм.

Основний матеріал і виробничий процес

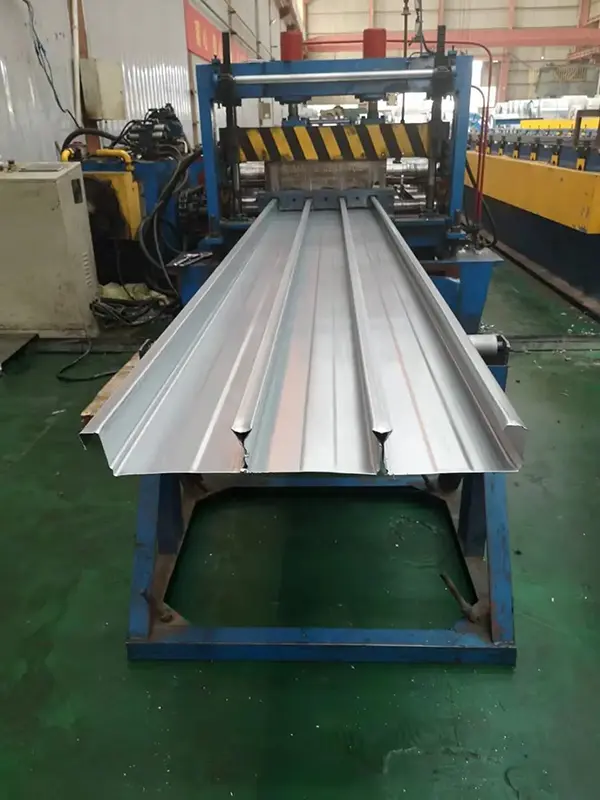

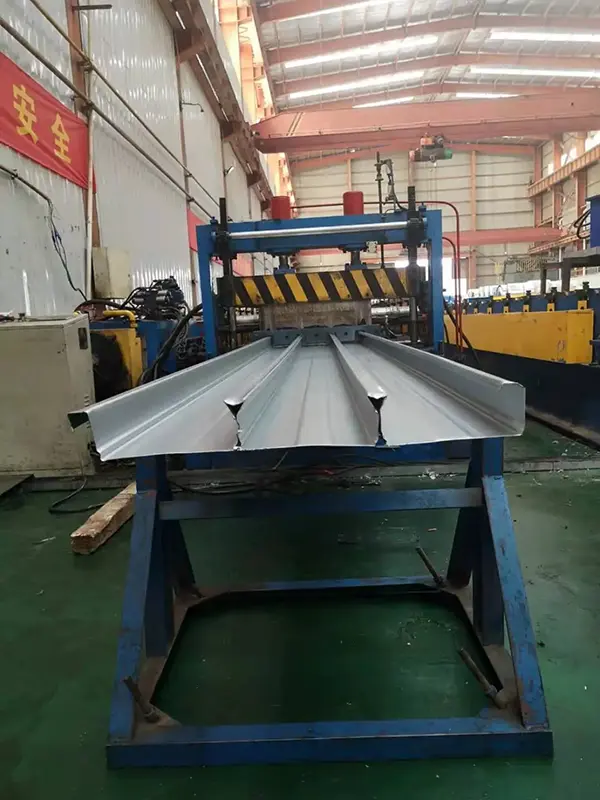

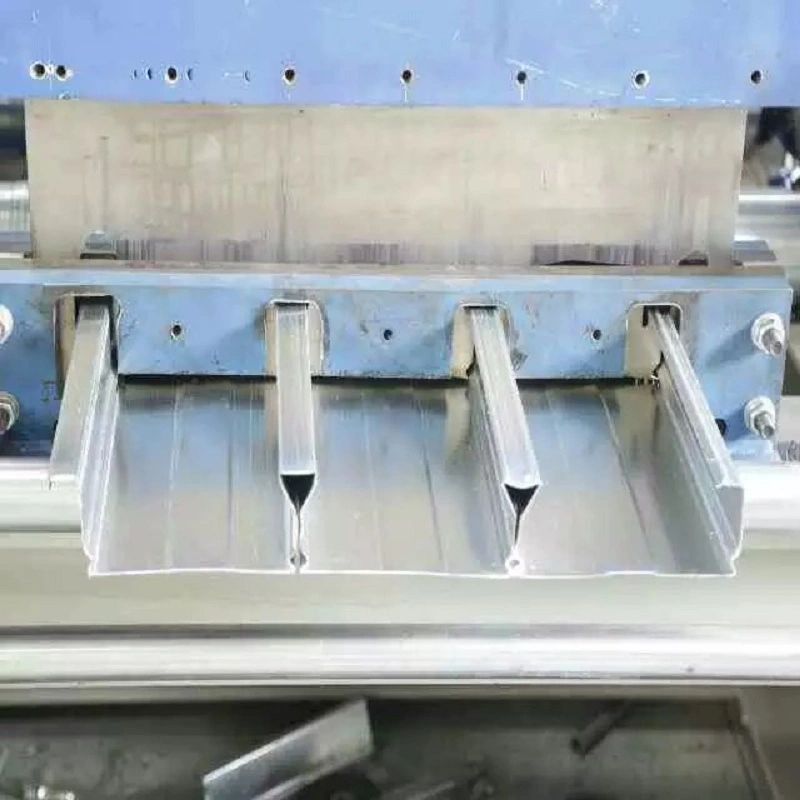

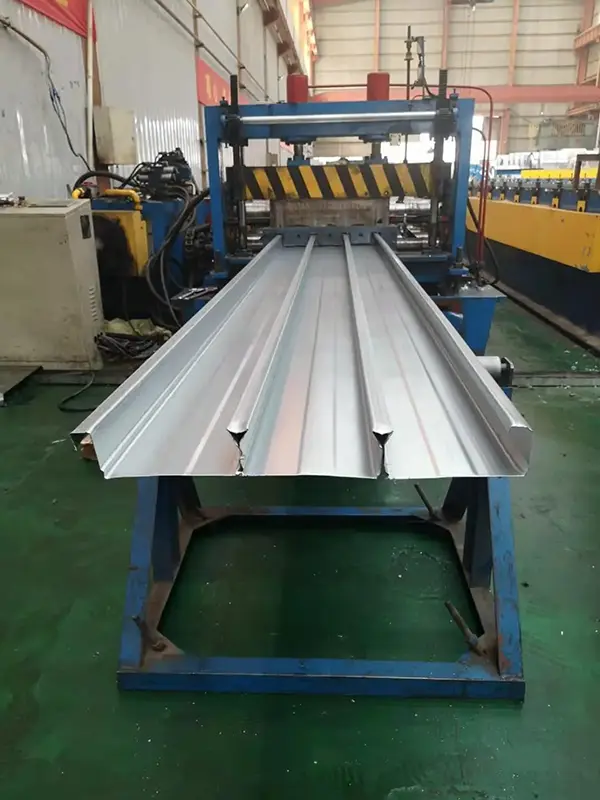

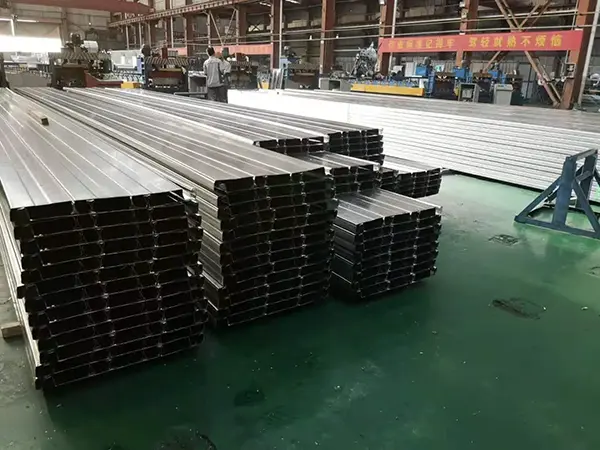

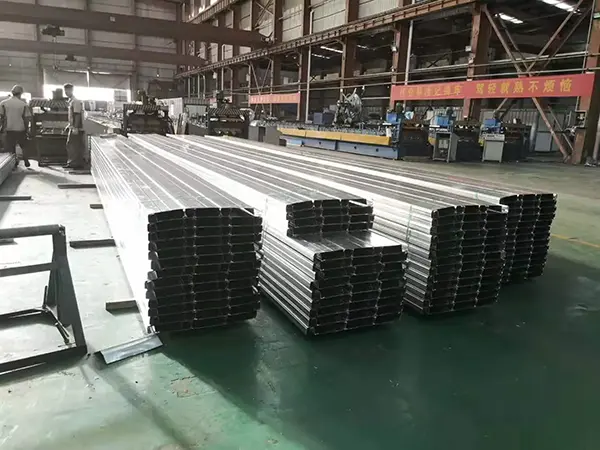

Основний матеріал складається з рулонів гарячеоцинкованої сталі шириною приблизно 1000–1250 мм. Матеріали включають такі марки, як Q235, Q345 або SGC490, з товщиною від 0,7 мм до 1,5 мм. Вага двостороннього цинкування зазвичай становить 80–275 г/м², хоча вона може бути налаштована до 600 г/м² для спеціальних вимог. Профіль закритого ребра формується за допомогою спеціального процесу холодного згинання та зворотної деформації; це використовує пружнопластичну деформацію сталевого листа та характеристики пружності для автоматичного закриття нижнього отвору. Оскільки немає необхідності пробивати отвори в несучих зонах, зберігається стійкість до корозії та загальна жорсткість панелі. Продукт відповідає національному стандарту GB/T 12755-2008 «Профільовані сталеві листи для будівництва».

Перевірка фактичної продуктивності

1. Композитна дія та несуча здатність — ребра панелі повністю залито в бетон

Основна перевага настилу закритого типу перед настилом відкритого типу полягає в його закритій конструкції. Після заливки бетону ребра панелі повністю покриваються бетоном, створюючи ефект з’єднання, подібний до ефекту арматурних стрижнів у монолитних плитах. Це дозволяє повністю використовувати відповідну міцність сталі та бетону, досягаючи справжньої композиційної дії. Центроїд секції настилу із закритими ребрами розташований приблизно на 16 мм від нижньої частини панелі. При аналізі конструктивної несучої здатності композитної плити за допомогою пластичної теорії внутрішнє плече важеля між центром сили стиснення бетону та центром сили розтягування сталі більше, а міцність матеріалу використовується повніше; отже, композиційні плити із закритими ребрами пропонують вищу конструкційну несучу здатність або вищий коефіцієнт безпеки.

2. Вогнестійкість – вогнестійке покриття не потрібне

Випробування на вогнестійкість підтвердили, що сталебетонні композитні плити із закритими ребрами мають відмінне теплопоглинання та вогнестійкість за стандартних умов підвищення температури, відповідаючи вимогам до вогнестійкості (1,5 години) для плит перекриття будівель класу I. Оскільки конструкція із закритими ребрами повністю охоплює сталевий лист бетоном, запобігаючи прямому впливу тепла на сталь, ці плити, як правило, відповідають стандартам пожежної безпеки для висотних будівель без необхідності додаткового вогнестійкого напилення. Ця характеристика дозволяє заощадити витрати на матеріали та уникнути забруднення навколишнього середовища під час будівництва.

3. Пласка нижня сторона та легка обробка – високе використання чистої висоти

Нижня сторона плити із закритими ребрами плоска з щільно прилягаючими перетинками, що дозволяє гнучко обробити стелю відповідно до архітектурних потреб: поверхню можна пофарбувати фарбою для створення рифленої стелі, нанести знежирене покриття та пофарбувати покриттями на водній основі для гладкої плоскої стелі або безпосередньо покрити настінною тканиною чи шпалерами. Унікальна щілинна підвісна система плити полегшує монтаж підвісних стель. Крім того, конструкція композитної плити дозволяє зменшити товщину плити, тим самим збільшуючи чисту висоту стелі будівлі.

4. Ефективне будівництво – економія арматури

Під час будівництва розміщення одного нижнього стержня арматури на розтяг у кожній жолобі ребра відповідає структурним вимогам щодо несучої навантаження, що призводить до меншого використання сталі порівняно з традиційними методами. При помірних навантаженнях верхнього рівня плита закритого ребра може повністю замінити нижній шар арматури; це зменшує виробництво сталі на місці та трудомісткість, прискорюючи швидкість будівництва. Завдяки закритій ребристій конструкції бетон можна заливати без запірних пластин. Монтаж передбачає укладання панелей згідно з пронумерованим проектним планом і приварювання їх до сталевих балок, після чого можна відразу приступати до наступних етапів будівництва.

Огляд основних специфікацій

Ключові переваги

Справжня композитна дія:Конструкція із закритими ребрами повністю охоплює ребра в бетоні, діючи як арматура в монолітній плиті, що забезпечує синергію сталебетону та підвищує несучу здатність і коефіцієнт безпеки.

Відмінна вогнестійкість:Відповідає вимогам щодо вогнестійкості плити перекриття класу I (1,5 години) без необхідності напилення протипожежних покриттів, забезпечуючи економію коштів та переваги для навколишнього середовища.

Плоска нижня сторона та гнучка обробка:Плоска, естетично приваблива нижня сторона дозволяє здійснювати пряме напилення, нанесення знежиреного покриття або встановлення підвісної стелі, що відповідає різноманітним архітектурним естетичним потребам; це також зменшує товщину плити, тим самим збільшуючи чисту висоту стелі.

Економія арматури та ефективне будівництво:Розтягнуту арматуру можна налаштувати на основі відстані між ребрами для заміни арматури нижнього шару, зменшуючи виготовлення арматури на місці та прискорюючи процес будівництва.

Стійкість до корозії та структурна цілісність:Процес закритого формування усуває необхідність пробивання отворів у несучих зонах, зберігаючи цілісність оцинкованого шару та забезпечуючи чудову стійкість до корозії порівняно з настилами з відкритими ребрами.

Додатки

Системи композитних перекриттів для сталевих конструкцій висотних і надвисоких поверхів.

Широкі громадські будівлі, такі як стадіони, термінали аеропортів, залізничні станції, концертні зали та великі театри.

Промислові та комерційні об’єкти, включаючи електростанції, майданчики з виробництва енергетичного обладнання, великі супермаркети та логістичні центри.

Проекти сталевих конструкцій із суворими вимогами щодо вогнестійкості та естетичного вигляду нижньої сторони плити.

Чому варто вибрати настил для підлоги із закритим профілем?

Ви обираєте рішення для підлоги для багатоповерхового будинку чи проекту сталевої конструкції великого прольоту? Настил із закритим профілем для підлоги має конструкцію із закритими ребрами, що забезпечує справжню композиційну дію між сталлю та бетоном. Випробування на вогнестійкість підтвердили, що він може досягти 1,5-годинного рейтингу вогнетривкості без необхідності вогнетривкого покриття. Крім того, плоска нижня сторона полегшує фінішну обробку, зменшується товщина плити, мінімізується витрата арматурної сталі. Основні профілі, такі як YX65-185-555 і YXB48-200-600, виявилися ефективними в багатьох висотних будівлях, стадіонах і аеропортах, пропонуючи високу несучу здатність, надійну вогнестійкість і ефективну конструкцію. Вони пропонують перевірене часом рішення для підлоги для ваших проектів із сталевих конструкцій.

Часті запитання

1. Як настил із закритим профілем досягає композиційної дії без механічного тиснення?

Самі замкнуті ребра виконують роль механічних ключів. Коли бетон заповнює закриту порожнину і твердне, сталь і бетон з’єднуються природним чином, подібно до того, як деформовані арматурні стрижні з’єднуються з бетоном. Такого геометричного блокування достатньо для композиційної дії в більшості конструкцій.

2. Чи можна лишити нижню сторону відкритою без додаткової обробки?

так Плоска нижня сторона часто залишається відкритою після фарбування. Фарбування розпиленням створює ефект текстурованої рифленої стелі, тоді як знежирене покриття створює гладку поверхню. Вибір залежить від архітектурного задуму та бажаного рівня обробки.

3. Який максимальний відкритий проліт для настилу закритого профілю?

Можливість прольоту без опор залежить від профілю, товщини, марки сталі та товщини бетонної плити. На відміну від настилу з відкритим профілем, настил із закритим профілем часто має інші характеристики прольоту через свою закриту геометрію. Завжди звертайтеся до таблиць прольотів виробника та підтверджуйте їх у інженера-конструктора.

4. Чи завжди потрібне додаткове зміцнення днища?

Не завжди. Для помірних навантажень сам настил із закритими ребрами може забезпечувати достатню міцність на розтяг, усуваючи потребу в нижній арматурі. Для більших навантажень або більших прольотів можна вказати невелику планку в жолобі ребра. Конструктивний дизайн визначає точні вимоги.

5. Як оцинковане покриття впливає на з’єднання композиту?

Оцинковане покриття не суттєво погіршує зчеплення між сталлю та бетоном. Основним механізмом з’єднання є механічне блокування із замкнутих ребер. Покриття також захищає сталь від корозії протягом усього терміну служби, оскільки бетонна оболонка забезпечує лужне середовище.
