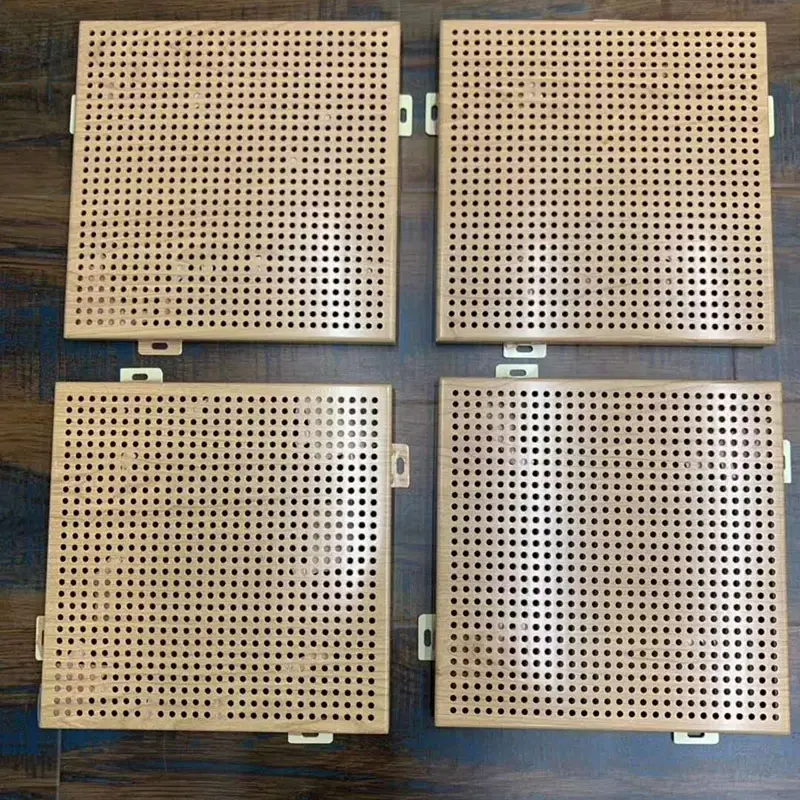

Перфоровані панелі Alu-Mg-Mn

Перфоровані панелі Alu-Mg-Mn виготовляються з алюмінієво-магнієво-марганцевого сплаву серії AA3004 (AlMg1Mn1) за допомогою високошвидкісного високоточного штампувального обладнання.Будівельні матеріали SENBOпостачає ці панелі для архітектурних застосувань, які потребують як акустичних характеристик, так і візуальної привабливості, таких як термінали аеропортів, станції високошвидкісних залізниць, спортивні об’єкти та виставкові центри.

Сплав містить приблизно 1,0–1,5 % марганцю та 0,8–1,3 % магнію, залишок становить алюміній. Такий склад забезпечує поєднання низької щільності і хорошою механічної міцності. Основний метал є негорючим, а сформовані панелі пропонують гнучкість конструкції для вигнутих або плоских поверхонь.

Акустичне виконання та досвід проектів

Великі простори з твердими поверхнями часто страждають від надмірної реверберації та луни. Перфоровані панелі Al-Mg-Mn можна комбінувати зі звукопоглинаючими матеріалами, такими як акустична тканина або скловата, щоб утворити збірку, яка покращує звукопоглинання. У оптимізованих конфігураціях комбінована система може досягти коефіцієнта звукопоглинання вище 0,9 за конкретних лабораторних умов.

Фактичні акустичні характеристики залежать від швидкості перфорації панелі, діаметра отвору, типу та товщини матеріалу основи, глибини повітряної порожнини та способу монтажу. Звіти про випробування типових конфігурацій доступні за запитом.

Наприклад, акустична система з використанням перфорованих Al-Mg-Mn панелей із звукопоглинальною бавовною та акустичною тканиною була встановлена ​​на стадіоні Zongyang County Stadium для вирішення проблем відлуння. На стадіоні Олімпійського спортивного парку Ліньї перфоровані панелі поєднали з ізоляцією зі скловати на даху, щоб зменшити шум. Ці проекти демонструють типові програми, але конкретні характеристики повинні бути перевірені для кожного проекту.

Механічна міцність і легка конструкція

Щільність алюмінієво-магнієво-марганцевого сплаву становить приблизно 2,75 г/см³, приблизно на одну третину щільності сталі. Це зменшує навантаження на конструкцію при використанні в дахах з великим прольотом або підвісних стелях. AA3004 у відпустці H36/H46 досягає межі міцності на розрив 240–285 МПа, межі текучості не менше 190 МПа та подовження принаймні 3%, врівноважуючи міцність і пластичність.

Вогнестійкість і стійкість до корозії

Сама металева підкладка є негорючою. Класифікація повної панелі у вигляді вогнестійкості залежить від конструкції панелі, покриття, конфігурації перфорації та будь-яких матеріалів підкладки та має бути підтверджена відповідним звітом про випробування. Для проектів, які вимагають певного рівня вогнестійкості, ми можемо надати документацію від акредитованих лабораторій.

Алюмінієва поверхня природним чином утворює щільний оксидний шар, який забезпечує самозахисну корозійну стійкість до слабких кислот і лугів. Очікуваний термін служби залежить від марки сплаву, системи покриття, якості монтажу та впливу навколишнього середовища. Для проектів із визначеними цільовими показниками довговічності вибір матеріалу та покриття має ґрунтуватися на конкретному середовищі.

Розміри та параметри специфікації

У наступній таблиці наведено типові характеристики. Доступні налаштування діаметра отвору, малюнка, швидкості перфорації, форми профілю та кольору покриття.

Основні характеристики та практичні переваги

1. Ефективний акустичний контроль у великих приміщеннях.При використанні як частини звукопоглинального вузла панелі допомагають зменшити відлуння та реверберацію. Продуктивність залежить від матеріалу основи та деталей монтажу.

2. Легкий з достатньою міцністю.Низька щільність зменшує структурне навантаження, тоді як міцність на розрив понад 240 МПа підтримує застосування з великим прольотом без надмірного прогину.

3. Стійкість до корозії та довговічність.Природний оксидний шар і додаткове покриття PVDF забезпечують стійкість до атмосферних впливів і слабкого хімічного впливу. Фактичний термін служби залежить від умов навколишнього середовища та обслуговування.

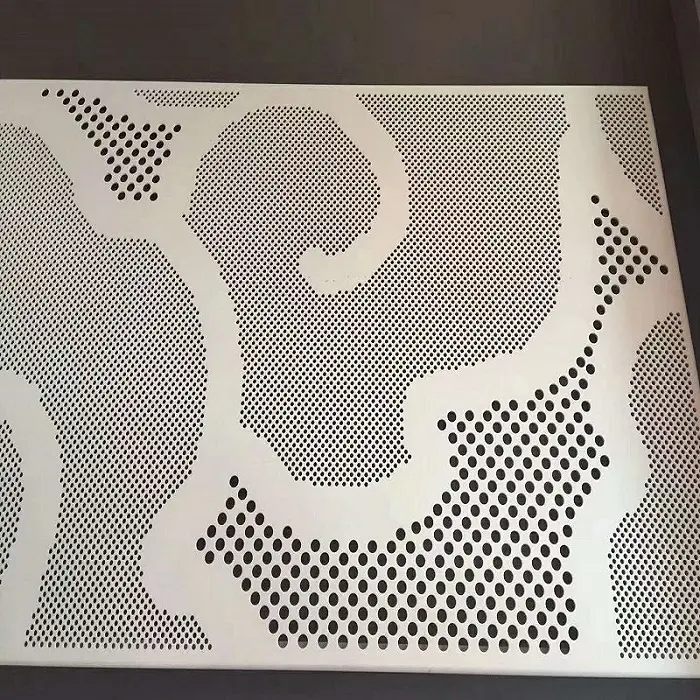

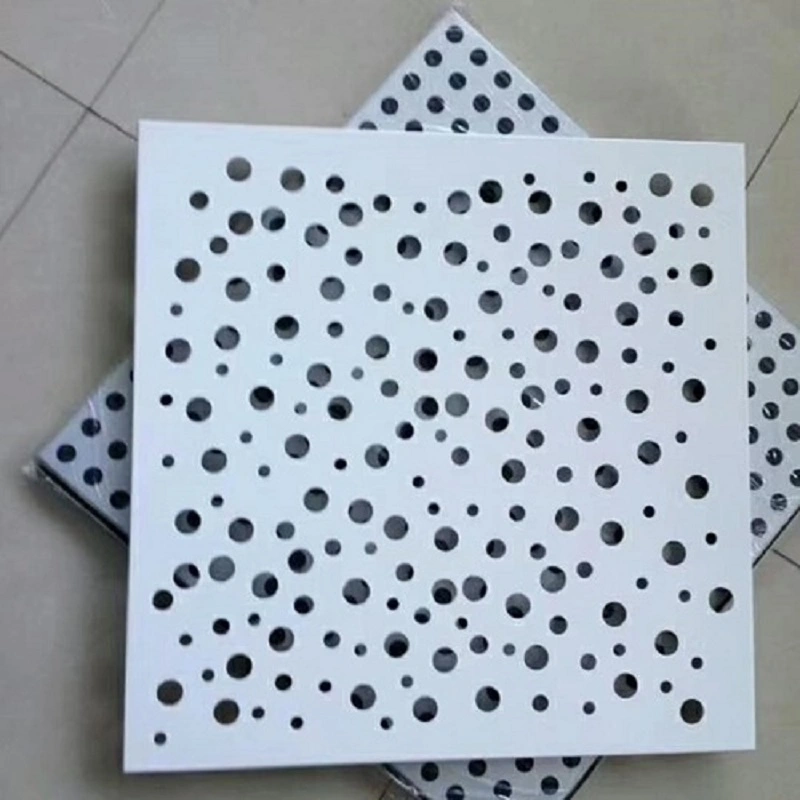

4. Гнучкість дизайну.Малюнок перфорації, діаметр отвору, відкриту площу, форму профілю та колір можна налаштувати відповідно до архітектурних та акустичних вимог.

5. Матеріал, що підлягає переробці.Алюмінієвий сплав повністю придатний для вторинної переробки після закінчення терміну служби, що відповідає практикам екологічного будівництва.

Керівництво з вибору та встановлення

Для акустичного оформлення:Визначте цільовий час реверберації та необхідне поглинання. Виберіть відповідний рівень перфорації та комбінуйте з акустичною тканиною або звукопоглинальною бавовною. Повітряна порожнина за панеллю може покращити продуктивність низьких частот.

Для пожежонебезпечних зон:Підтвердьте необхідну вогнестійкість і переконайтеся, що повна збірка, включаючи будь-які підкладкові матеріали, відповідає місцевим нормам. Сама металева панель є негорючою, але додані матеріали можуть вплинути на загальну оцінку.

Для зовнішнього середовища або середовища з високою вологістю:Виберіть відповідну систему покриття, наприклад PVDF, для підвищення стійкості до погодних умов. Щоб запобігти проникненню вологи, належним чином ущільніть шви та краї під час монтажу.

Під час встановлення:Використовуйте відповідні методи підйому, щоб уникнути згинання або подряпин на перфорованій поверхні. Дотримуйтеся вказаного шаблону кріплення та переконайтесь у правильному вирівнюванні для чистого вигляду.

Типові області застосування

1.Звукопоглинальні стельові та стінові системи для спортивних об’єктів, таких як стадіони та водні басейни.

2.Акустичні декоративні установки для транспортних вузлів, включаючи термінали аеропортів, станції високошвидкісної залізниці та станції метро.

3.Громадські будівлі з особливими вимогами до акустики, такі як конференц-центри, виставкові центри та театри.

4.Рішення для зменшення шуму для промислових установок і обладнання.

Часті запитання

1. Яка різниця між перфорованими панелями Al-Mg-Mn і стандартними перфорованими сталевими панелями?

Панелі Al-Mg-Mn легші, ніж сталеві панелі тієї ж товщини, зменшуючи структурне навантаження та спрощуючи монтаж. Вони також забезпечують природну корозійну стійкість оксидного шару, тоді як сталеві панелі потребують гальванізації або покриття. Можливість формування сплаву робить його придатним для вигнутих або складних форм.

2. Яку ступінь перфорації слід вказати для акустичної стелі стадіону?

Для великих закладів частота перфорації становить від 15% до 30%, але оптимальне значення залежить від цільового частотного діапазону та матеріалу підкладки. Консультант з акустики може надати конкретні рекомендації на основі об’єму кімнати та її призначення.

3. Чи зазначений коефіцієнт звукопоглинання стосується лише перфорованої панелі?

Ні. Повідомлене значення 0,9 або вище стосується повної збірки, включаючи перфоровану панель, пористий поглинач (наприклад, скловата) і будь-яку повітряну порожнину. Лише одна панель має обмежене поглинання. Ми рекомендуємо тестувати представницьку збірку для критичних проектів.

4. Яку марку сплаву слід вказати для зовнішніх покрівель?

AA3004 зазвичай використовується для зовнішніх покрівель і фасадів через його високу міцність і хорошу стійкість до корозії. AA3003 можна використовувати для менш вимогливих внутрішніх робіт. Уточніть у інженера проекту, який клас відповідає структурним вимогам і вимогам довговічності.

5. Як підібрати товщину панелей для прольотів підвісної стелі?

Товщина панелі впливає як на жорсткість конструкції, так і на вагу. Для підвісних стель товщина 0,8–1,0 мм часто використовується для помірних прольотів, тоді як для великих прольотів або більших навантажень може знадобитися 1,2 мм. При виборі слід керуватися таблицями прольотів виробника та вимогами проекту до навантаження.
