Композитні перфоровані панелі з мінеральної вати

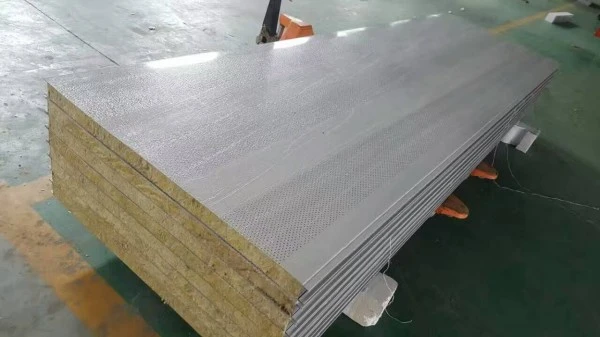

Композитна панель з перфорованої мінеральної вати — це сендвіч-панель з металевим покриттям, яка поєднує серцевину з мінеральної вати з перфорованим лицьовим листом.Будівельні матеріали SENBOпостачає цей продукт для застосувань, де акустичне поглинання та протипожежна безпека повинні розглядатися разом, наприклад, громадські місця, промислові підприємства та приміщення для обладнання.

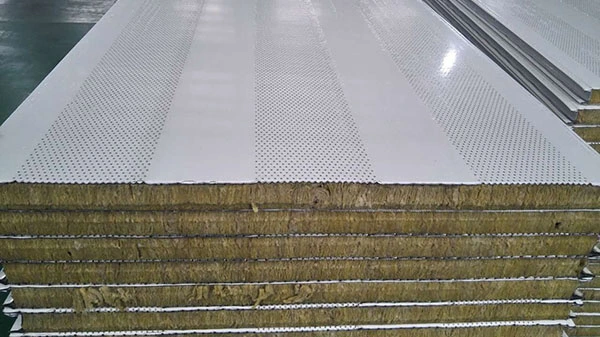

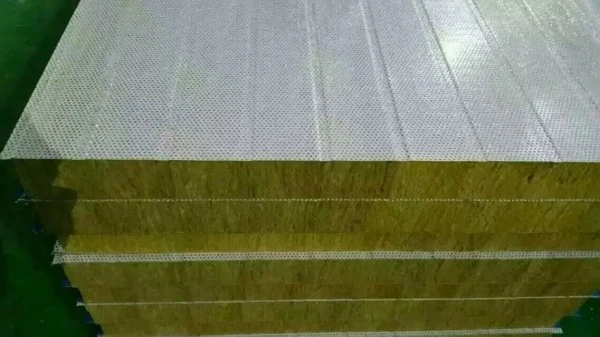

Панель складається з серцевини з мінеральної вати, з’єднаної між двома металевими облицюваннями за допомогою високоміцного поліуретанового спінювача. Зовнішня лицьова сторона перфорована точним обладнанням для створення певних розмірів отворів і відкритих зон. Внутрішній задній лист міцний і забезпечує структурну підтримку. Звукові хвилі проникають через отвори та поглинаються волокнами мінеральної вати, перетворюючи звукову енергію на тепло через тертя та в’язкість.

Основний матеріал і варіанти облицювання

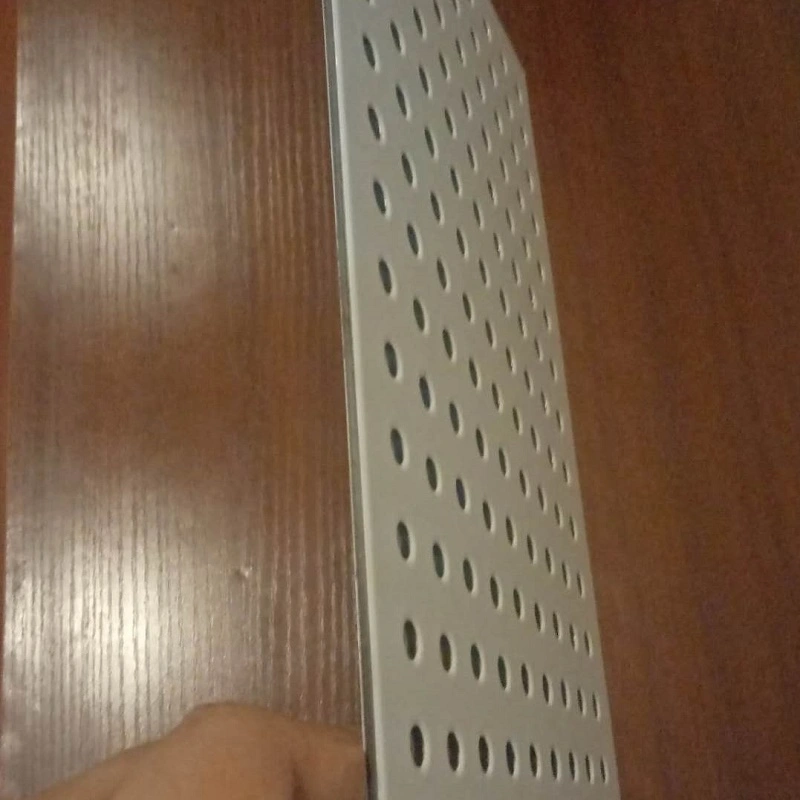

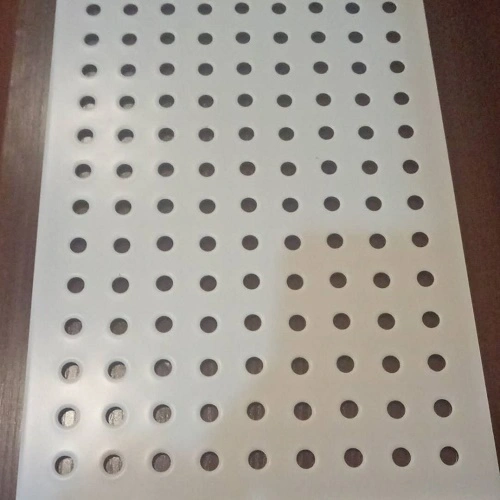

Серцевина з мінеральної вати має щільність 80–120 кг/м³ з орієнтацією волокон перпендикулярно до поверхні панелі. Матеріали для облицювання – це, як правило, кольорова сталь або оцинкована сталь товщиною 0,4–0,8 мм, можливість індивідуального замовлення. Схеми перфорації та діаметри отворів можна регулювати відповідно до конкретних вимог щодо акустичного дизайну.

Продукт відповідає стандартам GB/T 23932 (сендвіч-панелі з мінеральної вати з металевим покриттям для будівництва) і JC/T 869 (сендвіч-панелі з мінеральної вати та шлакової вати). Ці стандарти визначають основні вимоги до якості матеріалів і конструкції панелей.

Виміряна акустична продуктивність

Механізм звукопоглинання базується на перфорованому покритті та пористій серцевині з мінеральної вати. Коли ступінь перфорації перевищує 20%, подальше збільшення має обмежений вплив на поглинання, а продуктивність залежить головним чином від самої кам’яної вати.

Вимірювання з використанням методу імпедансної трубки (ISO 10534-2) і методу ревербераційної кімнати (ISO 354) показують, що коефіцієнт зниження шуму (NRC) перфорованої конструкції з металу та мінеральної вати може перевищувати 0,8. Високоефективні конфігурації досягли 0,90–0,95 в лабораторних умовах. Фактична продуктивність залежить від конкретної конфігурації панелі, способу монтажу та наявності повітряної порожнини за панеллю.

Вогнестійкі та теплові властивості

Серцевина з мінеральної вати є неорганічним волокнистим матеріалом класу А (негорючий). Він зберігає структурну цілісність при температурах вище 1000°C. Панель підходить для громадських будівель з жорсткими вимогами пожежної безпеки. Серцевина з мінеральної вати також має теплопровідність 0,035–0,043 Вт/(м·К), що забезпечує теплоізоляцію на додаток до звукопоглинання.

Гідрофобність серцевини з мінеральної вати становить не менше 98%, а вміст вологи 0,5% або менше. Ці властивості допомагають панелі протистояти волозі, цвілі, гниттю та пошкодженням комахами протягом терміну служби.

Технічні характеристики

Наступні параметри базуються на стандартному виробництві та відповідних стандартах випробувань. Звіти про випробування доступні за запитом.

Основні характеристики та практичні переваги

1. Перевірене акустичне поглинання.NRC перевищує 0,8 у типових конфігураціях і може досягати 0,95 в оптимізованих збірках. Це робить панель придатною для зменшення відлуння та шуму в промислових і громадських приміщеннях.

2. Клас пожежної безпеки А.Серцевина з кам’яної вати є негорючою та зберігає стабільність вище 1000°C, що сприяє пожежній безпеці в громадських будівлях.

3. Комбінована теплоізоляція.Теплопровідність 0,035–0,043 Вт/(м·К) означає, що панель виконує як акустичну, так і теплову функцію, зменшуючи потребу в окремих шарах ізоляції.

4. Стійкість до вологи та цвілі.Маючи гідрофобність не менше 98%, панель стійка до вологи, цвілі, гнилі та пошкодження комахами, підтримуючи тривале використання в різних кліматичних умовах.

5. Фабричне ламінування для незмінної якості.Серцевина та облицювання склеюються за допомогою автоматизованого обладнання, що забезпечує постійну міцність з’єднання та жорсткість панелі порівняно з ламінуванням на місці.

Примітки щодо вибору та встановлення

Для акустичного оформлення:Укажіть малюнок перфорації, діаметр отвору та відкриту площу на основі цільового діапазону частот. Повітряна порожнина за панеллю може покращити поглинання низьких частот; для отримання оптимальних результатів зверніться до фахівця з акустики.

Для вогнестійких вузлів:Переконайтеся, що конфігурація панелі відповідає вимогам вогнестійкості та що всі допоміжні компоненти сумісні з планом пожежної безпеки.

Для приміщень з підвищеною вологістю:Переконайтеся, що краї та стики панелей належним чином герметизовані під час встановлення, щоб запобігти проникненню вологи. Гідрофобне ядро ​​забезпечує стійкість, але все одно необхідна належна деталізація.

Під час встановлення:Обережно поводьтеся з панелями, щоб не пошкодити перфоровану поверхню. Дотримуйтеся рекомендацій виробника щодо кріплення та обробки швів. Захистіть поверхню від подряпин і ударів.

Де використовуються ці панелі

1.Громадські будівлі з подвійними вимогами щодо акустики та пожежної безпеки, такі як спортивні майданчики, театри та концертні зали.

2.Промислові установки та обладнання, де потрібне зниження шуму.

3.Акустично чутливі приміщення, такі як бібліотеки, конференц-зали та студії звукозапису.

4.Звукопоглинальні стельові та стінові системи для транспортних вузлів, включаючи термінали аеропортів і станції високошвидкісних залізниць.

Часті запитання

1. Як швидкість перфорації впливає на звукопоглинання?

Коли ступінь перфорації нижче 20%, її збільшення покращує звукопоглинання, дозволяючи більшій кількості звукових хвиль досягати серцевини мінеральної вати. Понад 20% ефект стає незначним, а поглинання залежить насамперед від щільності та товщини кам’яної вати, а також від конфігурації кріплення.

2. Чи можна використовувати ці панелі для зовнішнього застосування?

Панелі в основному призначені для внутрішнього використання. Для зовнішнього застосування облицювальний матеріал і покриття повинні бути вибрані для зовнішніх погодних умов, а краї панелей і стики потребують додаткового захисту від вологи. Зверніться до виробника щодо специфікацій зовнішнього вигляду.

3. Яка різниця між випробуванням імпедансної трубки та ревербераційної кімнати?

Метод імпедансної трубки (ISO 10534-2) вимірює звукопоглинання за нормального падіння та підходить для порівняння матеріалів. Метод ревербераційної кімнати (ISO 354) вимірює поглинання в умовах дифузного поля, що краще відображає реальну продуктивність кімнати. Обидва методи використовуються для оцінки акустичних властивостей панелі.

4. Як очистити панелі, не пошкодивши перфорацію?

Використовуйте м’яку щітку або пилосос із насадкою-щіткою, щоб видалити пил з перфорацій. Уникайте використання води або рідких засобів для чищення перфорованої поверхні, якщо панель не призначена для вологого прибирання. Неперфоровану поверхню можна протирати м’яким миючим засобом.

5. Яка інформація потрібна для пропозиції?

Будь ласка, вкажіть товщину панелі, облицювальний матеріал, ступінь перфорації та малюнок, щільність серцевини, необхідний NRC, а також те, чи будуть панелі використовуватися на стінах чи стелі. Також вкажіть місце розташування проекту та будь-які вимоги до вогнестійкості чи вологостійкості.
