Перфоровані металеві листи, також відомі як перфоровані панелі або перфорована сітка, виготовляються шляхом пробивання отворів у металевих листах.Будівельні матеріали SENBOпостачає ці продукти для архітектурних, акустичних і промислових застосувань, зосереджуючись на точності розмірів і відстежуваності матеріалів.
Вибір основного матеріалу залежить від робочого середовища та вимог до продуктивності. Зазвичай використовуються три групи матеріалів:
304 нержавіюча сталь:Забезпечує корозійну стійкість, придатну для зовнішніх і хімічно агресивних середовищ. Репрезентативний зразок не виявив іржі після 1000 годин випробування соляним туманом за умов ASTM B117. Фактична продуктивність залежить від обробки поверхні та підготовки країв.
Алюмінієвий сплав (наприклад, 6061):Низька щільність (приблизно 2,7 г/см³) у поєднанні з хорошою міцністю. Матеріал може бути анодований або покритий порошковою фарбою для покращення міцності поверхні та зовнішнього вигляду.

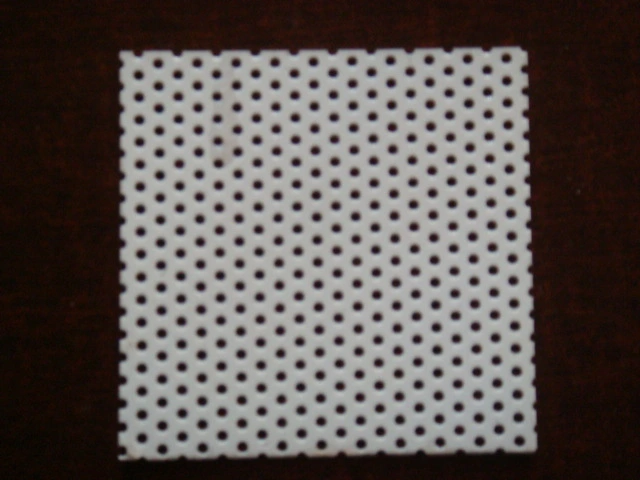

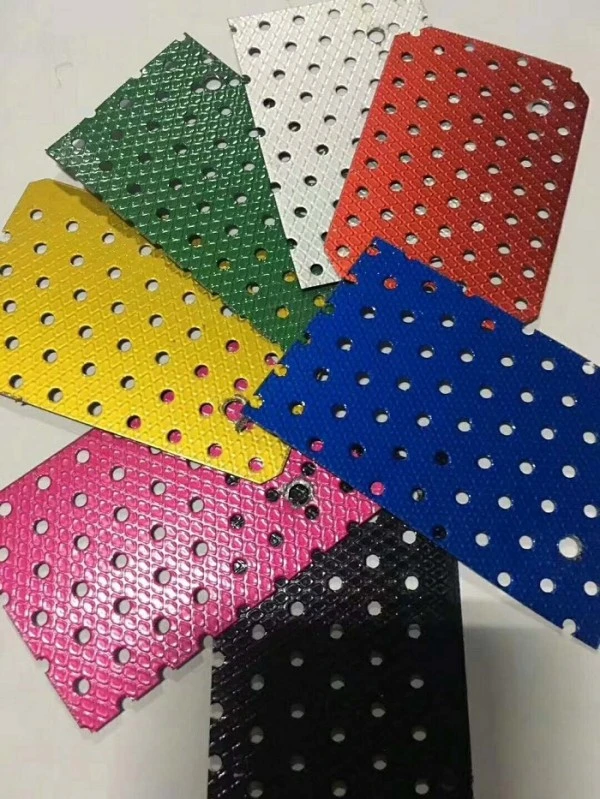

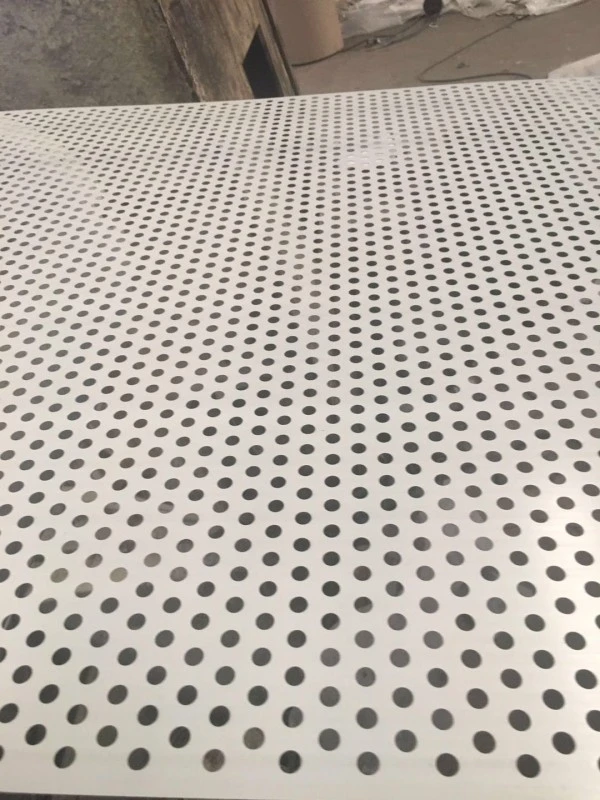

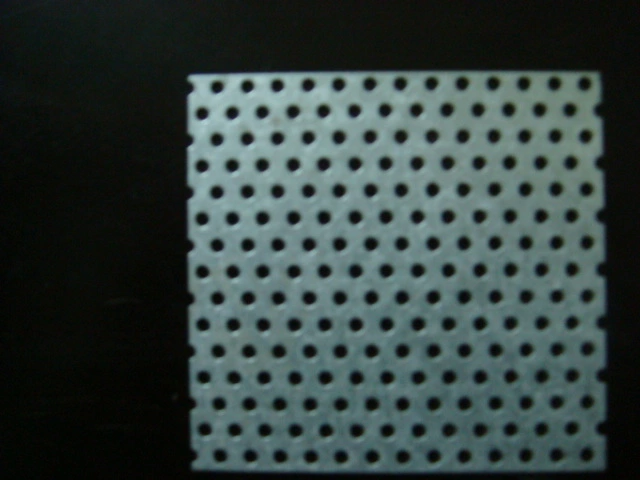

Q235 оцинкована або кольорова сталь:Економний варіант загального архітектурного та промислового призначення. Захист поверхні зазвичай досягається за допомогою гарячого цинкування з наступним електростатичним порошковим покриттям.

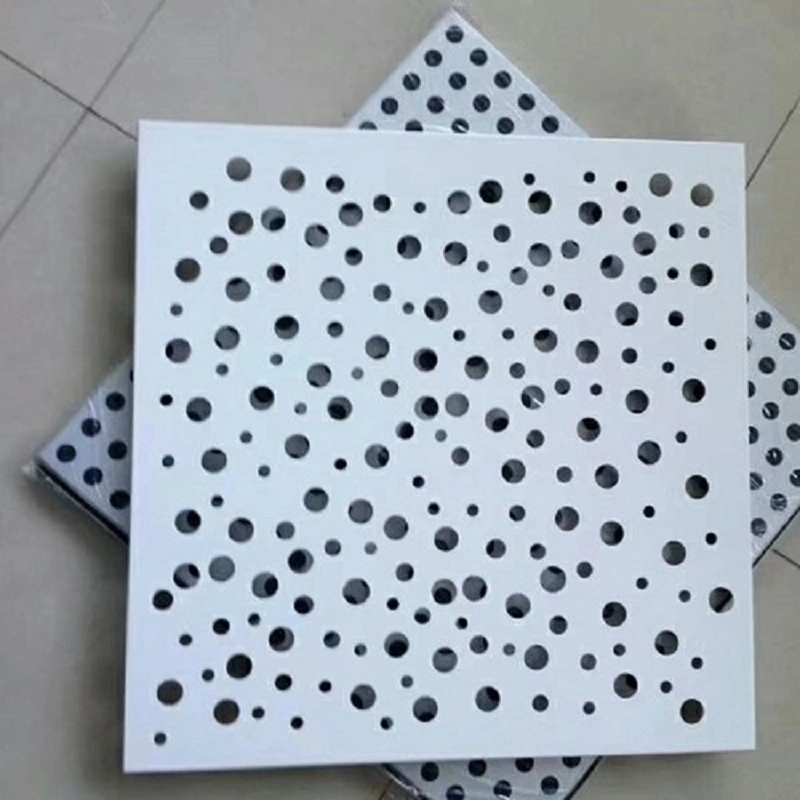

Високошвидкісне обладнання для штампування з ЧПК створює понад 20 візерунків перфорації, включаючи круглу, квадратну, прорізну, шестикутну, хрестову, риб’ячу луску та форму цвіту сливи. Процес дозволяє точно контролювати діаметр отворів, відстань і коефіцієнт відкритої площі.

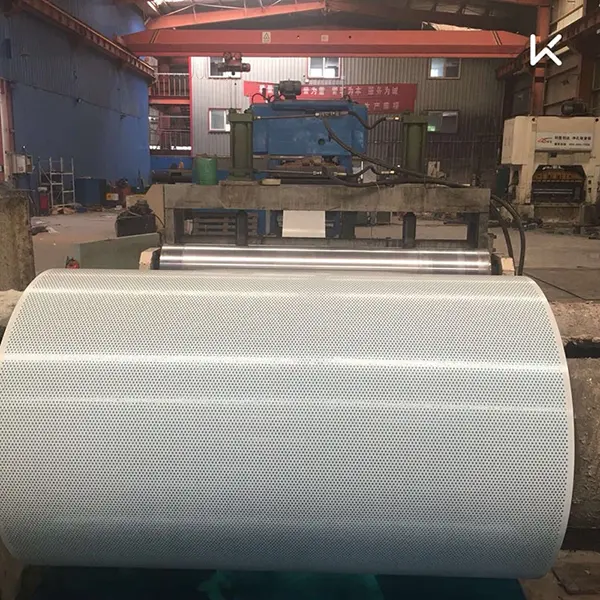

Плоскі листи можуть виготовлятися товщиною від 0,1 мм до 15 мм, з діаметром отворів від 0,1 мм до 200 мм. Листи в рулонах доступні товщиною від 0,2 мм до 1,5 мм, з максимальною шириною 1250 мм і діаметром отвору від 0,5 мм до 10 мм. Для архітектурних застосувань загальна товщина коливається від 0,5 мм до 2,0 мм, з діаметром отворів від 3 мм до 20 мм. Коефіцієнт відкритої площі від 15% до 60% є типовим, а допуск на діаметр отвору контролюється в межах ±0,1 мм.
Листи алюмінієвого сплаву можна анодувати для створення твердого, щільного шару оксиду, який покращує стійкість до корозії та твердість поверхні. Порошкове покриття забезпечує екологічно чисте покриття з гарною атмосферною та хімічною стійкістю. Електрофоретичне покриття забезпечує рівномірне покриття з міцною адгезією.
Сталеві листи зазвичай захищають шляхом гарячого цинкування з наступним електростатичним порошковим покриттям із типовою товщиною покриття не менше 60 мкм.
Перфоровані листи сприяють звукопоглинанню при установці з повітряним зазором або пористою підкладкою. Звукові хвилі, що потрапляють в отвори, втрачають енергію через тертя та в’язкість на поверхнях отворів.
Коефіцієнти звукопоглинання були виміряні на заданих частотах октавного діапазону відповідно до ASTM C423 для репрезентативної збірки, що складається з алюмінієвої панелі з шестикутними отворами з пористим шаром підкладки та повітряною порожниною. Отриманий коефіцієнт шумозаглушення (NRC) становив 0,8 або вище для цієї перевіреної конфігурації. Фактичний NRC для конкретної установки залежить від товщини панелі, розміру отвору, швидкості перфорації, матеріалу підкладки, глибини повітряної порожнини та способу монтажу. Звіти про випробування доступні за запитом.
Механічні характеристики залежать від матеріалу основи, товщини та малюнка перфорації. Конструкційна навантажувальна здатність повинна бути розрахована відповідно до застосовного стандарту проектування на основі товщини панелі, геометрії перфорації, відстані між опорами, прольоту та методу кріплення. Для довідки, сталева панель товщиною 3 мм з квадратною перфорацією (10 мм отвором) і заданим опорним прольотом була перевірена на здатність витримувати рівномірно розподілене навантаження 5 кН/м² за допомогою інженерних розрахунків. Детальні розрахунки можуть бути надані за запитом.
Панелі з круглими отворами (20 мм отвір, 50% відкритої площі) виявляють опір повітряному потоку 50 Па або менше під час тестування відповідно до ISO 5801.
Стійкість до корозії перевіряється за допомогою випробування соляним туманом: зразок з нержавіючої сталі 304 не показав іржі після 1000 годин відповідно до ASTM B117; оцинкована сталь з гарячим цинкуванням і порошковим покриттям не показала лущення або іржі після 500 годин роботи за тим самим стандартом. Звіти про випробування доступні.
Анодовані алюмінієві панелі або алюмінієві панелі з порошковим покриттям демонструють підвищену стійкість до корозії, зносу та ультрафіолетового випромінювання. Ефективність кожної обробки поверхні може бути підтверджена відповідними протоколами випробувань, які надаються разом із замовленням.
Перфоровані панелі використовуються в транспортних шумозахисних бар'єрах, часто в поєднанні зі звукопоглинаючим матеріалом за перфорованою поверхнею. У громадських будівлях, таких як термінали аеропортів, залізничні станції, стадіони та виставкові центри, панелі забезпечують акустичний контроль, одночасно допускаючи гнучкість візуального дизайну.
Архітектурні фасади використовують візерунки перфорації для створення напівпрозорих ефектів і світлотіньових варіацій. Задокументовані приклади включають металевий фасад Skylight Apartments у Франції та бібліотеку Центральної академії образотворчих мистецтв. Щоб отримати довідкові матеріали та документацію щодо конкретного проекту, зв’яжіться з нашою командою.
Наступні параметри базуються на стандартному виробництві та відповідних стандартах випробувань. У відповідних випадках докази надаються за запитом.
| Індикатор ефективності | Параметр/специфікація | Примітки / Основа доказів |
|---|---|---|
| Основний матеріал | Нержавіюча сталь 304 / оцинкована сталь Q235 / алюмінієвий сплав / сталь з кольоровим покриттям | Є сертифікати на матеріали |
| Загальна товщина | 0,5–2,0 мм (архітектурні); 0,1–15 мм (повний діапазон) | |
| Діапазон діафрагми | 0,5–200 мм (налаштовується) | 3–20 мм, поширений в архітектурі |
| Коефіцієнт відкритої площі | 15%–60% (налаштовується) | |
| Візерунок з отворами | Кругла, квадратна, прорізна, шестикутна, хрестова, риб'яча луска, сливовий цвіт тощо. | В наявності понад 20 видів |
| Коефіцієнт шумозаглушення (NRC) | ≥0,8 (перевірена збірка: алюміній із шестикутним отвором + підкладка + повітряна порожнина) | ASTM C423; доступний протокол випробувань |
| Рівномірно розподілене навантаження | 5 кН/м² (сталь 3 мм, квадратні отвори 10 мм, вказаний діапазон) | Інженерний розрахунок; деталі за запитом |
| Стійкість до корозії | 304 нержавіюча сталь: відсутність іржі після 1000 годин сольового туману; оцинкований + порошок: 500 год | ASTM B117; доступні протоколи випробувань |
| Пожежна продуктивність | Сталева підкладка негорюча | Повна класифікація складання відповідно до відповідного тесту |
| Макс. Розмір плоскої панелі | 1450 × 3500 мм | Залежно від матеріалу та малюнка |
| Допуск до діафрагми | ±0,1 мм | Точність штампування з ЧПУ |
1. Перевірені акустичні характеристики.NRC вище 0,8 було підтверджено для конкретної перевіреної збірки. У поєднанні з відповідною підкладкою та повітряною порожниною панелі допомагають знизити рівень шуму в огорожах і архітектурних акустичних системах.
2. Гнучкість матеріалу.Опції включають нержавіючу сталь 304 для стійкості до корозії, алюмінієвий сплав для легких декоративних застосувань і оцинковану сталь для економічного загального використання.
3. Різновид перфорації.Доступно понад 20 візерунків із настроюваним діаметром отвору та співвідношенням відкритої площі для досягнення бажаної візуальної прозорості, акустичних характеристик і вентиляції.
4. Погодостійке покриття.Алюмінієві панелі можуть бути анодовані або покриті порошковою фарбою; сталеві панелі використовують гаряче цинкування та порошкове покриття. Можуть бути надані протоколи випробувань на стійкість до соляного бризки.
5. Широкий діапазон застосування.Підходить для декоративної акустичної обробки громадських будівель, шумозахисних огороджень, огороджень промислового обладнання та компонентів фільтрації.
Для акустичних застосувань:Виберіть малюнок перфорації та відкриту область на основі цільового діапазону частот. Пористий матеріал основи та повітряний зазор значно покращують поглинання. Використовуйте дані випробувань ASTM C423 як орієнтири, але перевірте продуктивність для конкретної збірки.
Для зовнішніх фасадів:Виберіть нержавіючу сталь 304 або алюміній з порошковим покриттям для тривалої стійкості до корозії. Переконайтеся, що товщина панелі та профіль відповідають вимогам вітрового навантаження для місця розташування проекту.
Для промислової фільтрації:Точно вкажіть необхідний діаметр отвору, відстань і відкриту площу. Контроль допуску розмірів має вирішальне значення для сталої продуктивності фільтрації.
Під час встановлення:Обережно поводьтеся з панелями, щоб уникнути згинання та пошкодження перфорованих країв. Use appropriate fasteners and support framing. Для акустичних вузлів переконайтеся, що матеріал підкладки встановлено без зазорів або стиснення, яке може знизити продуктивність.
Ми приймаємо креслення, надані клієнтом, у звичайних форматах CAD (DXF, DWG) для нестандартних макетів перфорації. Наша команда інженерів перевіряє геометрію отвору, відстань до краю, відкриту площу та вимоги до формування перед виготовленням. Перша перевірка товару та сертифікати на матеріали доступні за запитом.
1.Звукоізоляційні системи для контролю шуму транспорту вздовж автомобільних доріг, залізниць та метро.
2.Внутрішнє звукопоглинаюче оздоблення великих громадських будівель, включаючи термінали аеропортів, станції високошвидкісних залізниць, стадіони та виставкові центри.
3.Архітектурні фасади, стелі та перегородки, які створюють світлотіньові ефекти та напівпрозорі візуальні конструкції.
4.Захисні чохли для промислового обладнання, тепловідвідні панелі, решітки динаміків.
5.Промислова фільтрація та сортування для хімічного обладнання, фармацевтичного обладнання та обладнання для харчової промисловості.
Вибір залежить від цільового діапазону частот і матеріалу основи. Для загального поглинання діапазону мови відкрита площа 20–30% з діаметром отвору 3–6 мм є звичайною. Більш товста пориста підкладка та глибша повітряна порожнина покращують поглинання низьких частот. Ми рекомендуємо протестувати репрезентативну збірку або проконсультуватися з фахівцем з акустики для критичних приміщень.
Перфоровані листи вибиваються з твердого металу, залишаючи чистий однорідний малюнок отворів з високим ступенем точності. Просічно-витяжний метал розрізають і розтягують, утворюючи сітку з ромбоподібними отворами та текстурованою поверхнею. Перфоровані листи, як правило, пропонують кращу площинність і ширший діапазон декоративних візерунків, тоді як просічно-розширений метал часто легший і менш дорогий для певних промислових застосувань.
Так, але розмір залежить від матеріалу, товщини та малюнка перфорації. Дуже відкриті візерунки зменшують можливість формування. Якщо потрібне формування, схема пробивання повинна бути розроблена таким чином, щоб уникнути надмірного напруження на краях отвору. Обговоріть вимоги до формування з нашою командою інженерів на етапі проектування.
Для прибережних середовищ зазвичай рекомендується нержавіюча сталь 304 або алюмінієвий сплав з відповідним анодованим або порошковим покриттям. Нержавіюча сталь має найвищу стійкість до корозії, тоді як алюміній легший. Уникайте стандартної оцинкованої сталі, якщо вона не має додаткових захисних покриттів, придатних для конкретних умов.
Не обов'язково. Хоча більша відкрита площа дозволяє більше звуку досягати матеріалу підкладки, існує оптимальний діапазон. Вище певного порогу маса та жорсткість панелі зменшуються, що може знизити продуктивність на низьких частотах. Взаємодія між відкритою площею, діаметром отвору, матеріалом основи та глибиною порожнини визначає загальне поглинання. Для отримання точних результатів рекомендується тестування або моделювання.
Tianjin SENBO Building Materials Technology Co., Ltd. є виробником перфорованих металевих листів, перфорованих Al-Mg-Mn панелей, перфорованих композитних панелей з мінеральної вати та інших металевих оболонок. Наша виробнича база розташована в зоні економічного розвитку Цзінхай, Тяньцзінь, Китай, оснащена автоматизованими виробничими лініями та чотириетапним процесом перевірки якості. Для отримання додаткової інформації про нашу фабрику, сертифікати, можливості тестування та посилання на проекти відвідайте нашПро нассторінка абозверніться до нашої команди інженерів.
