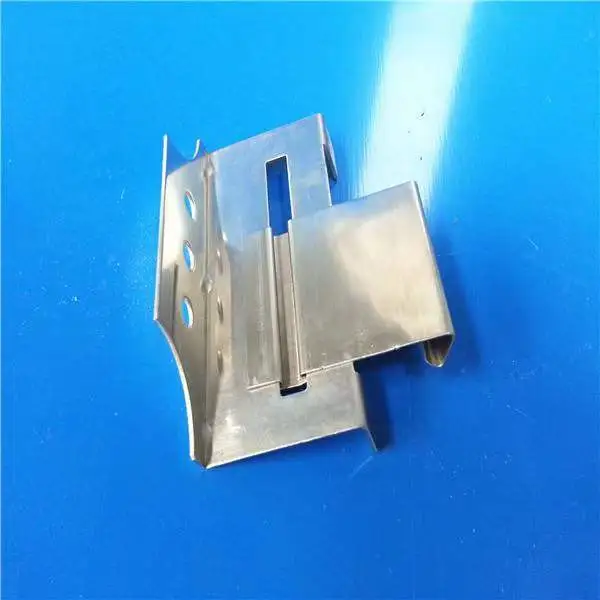

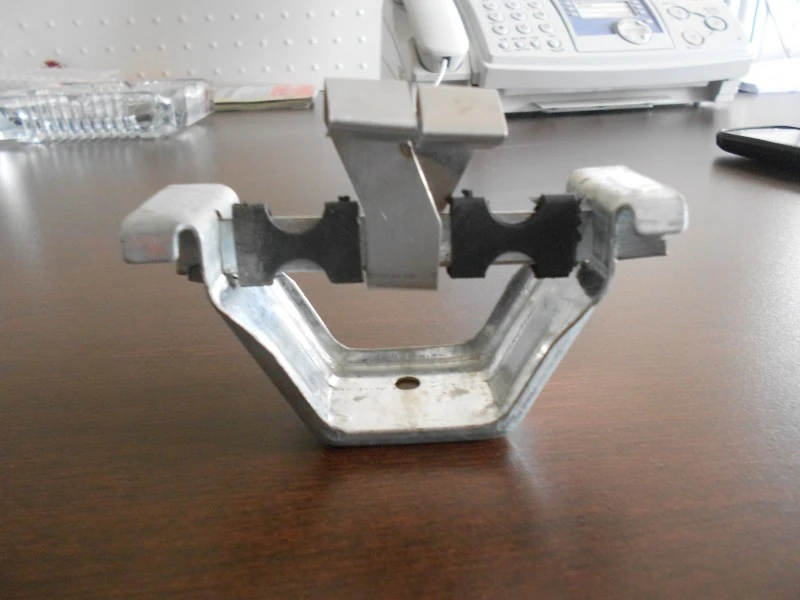

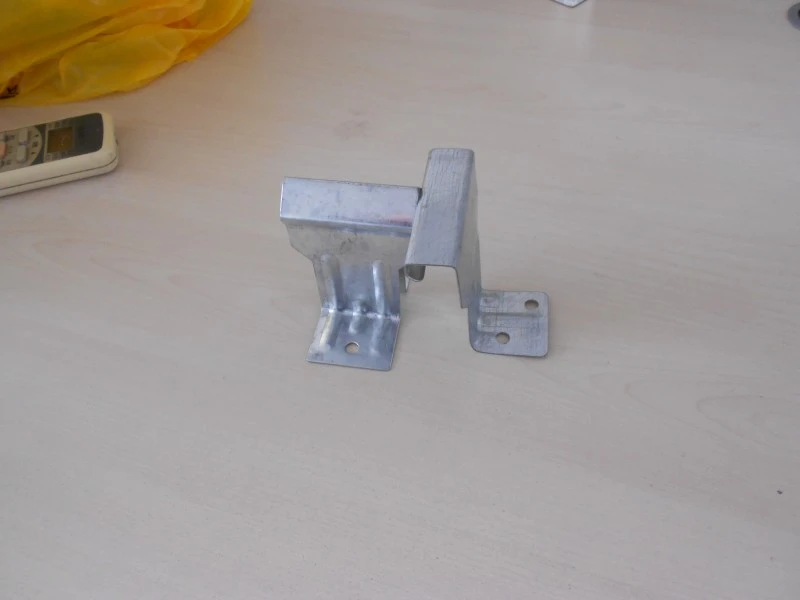

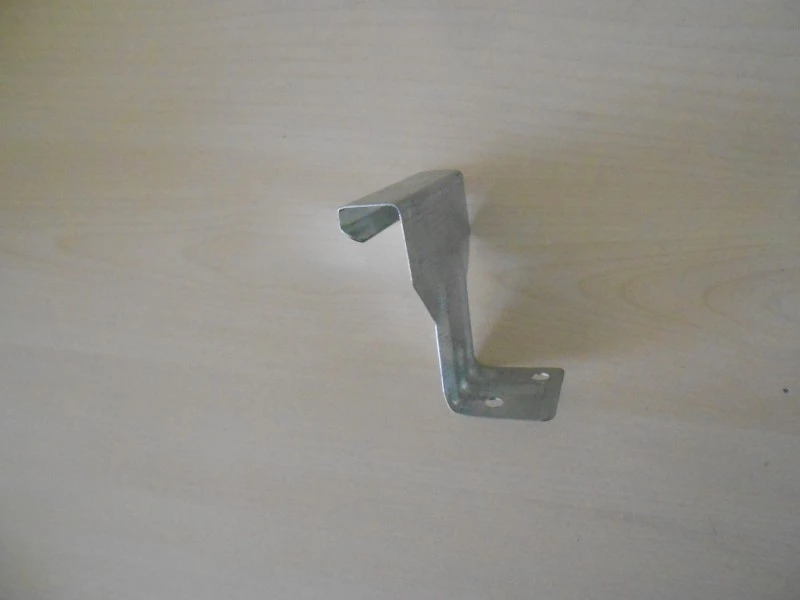

Прихована застібка-кліпса

Приховані кліпси забезпечують приховане з’єднання між будівельними панелями та несучою конструкцією. Затискач з’єднується з базовим ребром, закріпленим на обрешітці або кронштейні, утримуючи панель без гвинтів через поверхню панелі. Завдяки такому підходу всі кріпильні елементи залишаються всередині швів панелі, забезпечуючи чистий зовнішній вигляд і усуваючи шляхи витоку, пов’язані з відкритими гвинтами та герметиком. SENBO постачає ці затискачі з перевіркою розмірів на глибину прорізу, довжину ніжки та товщину матеріалу, а процес виробництва включає періодичне тестування міцності зачеплення.

Матеріали та виготовлення

Затискачі виготовляються з нержавіючої сталі 304 як стандарт, а 430 і 201 доступні для певного бюджету. Сталь Q235B з гарячим цинкуванням використовується для більш важких конструкційних затискачів. Кліпси з нержавіючої сталі виготовляються методом холодного пресування або штампування зі смугового матеріалу. Затискачі Q235B зазвичай виготовляються з гарячекатаного листа мінімальною товщиною 5 мм і формуються шляхом гідравлічного холодного пресування для збереження міцності та точності розмірів.

Розміри та класифікація

Внутрішня висота кліпси визначається глибиною прорізу панелі. Загальна внутрішня висота коливається від 2,6 мм до 10 мм, з довжиною ніжки 7,5 мм і товщиною матеріалу від 0,5 мм до 1,5 мм для нержавіючої сталі. Діаметр болта 12 мм з класом міцності не менше 8,8. Затискачі класифікуються за застосуванням на затискачі для стінових панелей, затискачі для панелей даху та затискачі для панелей підлоги. За матеріалом їх поділяють на кліпси з нержавіючої сталі та кліпси з гарячого оцинкування.

Технічні характеристики

Перевірка продуктивності

1. Механічна поведінка

Механічні вимоги до прихованих затискачів базуються на GB 15831 і відповідних галузевих стандартах. Випробування на опір ковзанню вимагають зміщення не більше 7,0 мм при навантаженні 7,0 кН і не більше 0,5 мм при 10,0 кН. Затиск не повинен руйнуватися при 25,0 кН. Жорсткість на кручення вимагає кута не більше 4 градусів при крутному моменті 900 Н·м. Цільносталеві холоднопресовані затискачі, перевірені SENBO, відповідають цим обмеженням.

2. Стійкість до корозії

304 кліпси з нержавіючої сталі пройшли випробування на сольовий туман і показали належну стійкість до корозії для зовнішнього використання. Гарячеоцинковані кліпси Q235B мають мінімальне цинкове покриття 150 г/м² на кожну сторону, що забезпечує довготривалий захист у нормальних атмосферних умовах. Вибір матеріалу повинен відповідати умовам проекту.

3. Покрівельні застосування

У фальцевих дахах приховані кліпси фіксують панелі на опорних кронштейнах без проходження поверхні. Це дозволяє панелям даху рухатися з тепловим розширенням і звуженням, залишаючись зафіксованими на затискачах. Результатом є поверхня даху без відкритих отворів для гвинтів, що зменшує ймовірність проникнення води та покращує довготривалу гідроізоляцію. Метод прихованого затискача використовується в системах зі стоячим фальцем на 360° для промислових покрівель великого прольоту.

4. Монтаж стінових панелей

Для стінових панелей приховані кліпсові кріплення дозволяють встановлювати без цвяхів, зберігаючи поверхню панелі чистою. У комплектах віконних оздоблень приховане з’єднання закриває обрізані краї кольорових панелей, захищаючи їх від прямого контакту дощу та зменшуючи ризик утворення іржі на краях. Такий спосіб монтажу відповідає вимогам архітектурного вигляду.

Характеристики продукту

• Приховане з'єднання:Кріпильні елементи залишаються всередині шва панелі, забезпечуючи чистий зовнішній вигляд без відкритих гвинтів.
• Без панельних проникнень:Оскільки гвинти не проходять через панель, ризик протікання та корозії в отворах зменшується.
• Варіанти матеріалів:нержавіюча сталь 304 для високої стійкості до корозії; гарячеоцинкований Q235B для важких конструкцій.
• Гнучкість розмірів:Внутрішня висота від 2,6 мм до 10 мм дозволяє підібрати різні глибини прорізів панелей.
• Перевірена продуктивність:Стійкість до ковзання, структурна цілісність і жорсткість на кручення перевірені на стандартні межі.

Типові програми

• Приховані з’єднання для фальцевих металевих покрівель.
• Приховані кріплення для металевих стінових панелей і деяких систем дерев’яної обшивки.
• Монтаж герметичного шва для зовнішніх настилів, включаючи оброблену деревину та деревно-пластиковий композит.
• Приховані миготливі кліпси для сталевих рамок з кольоровим покриттям.

Примітки щодо встановлення та експлуатації

• Перед замовленням переконайтеся, що внутрішня висота кліпси відповідає глибині прорізу панелі.
• Використовуйте вказані значення класу та моменту затягування болтів під час встановлення. Надмірне затягування може пошкодити кліпсу або панель.
• Для кліпс з нержавіючої сталі уникайте контакту з інструментами з вуглецевої сталі, які можуть залишити залишки заліза та спричинити поверхневу іржу.
• Зберігайте кліпси в сухому місці. Оцинковані затискачі слід тримати подалі від кислотних або лужних матеріалів, які можуть пошкодити цинкове покриття.
• Перевірте зачеплення кліпси після встановлення. Панель повинна міцно сидіти без руху перпендикулярно шву.

Контроль якості та документація

Постачальники повинні надати сертифікати матеріалів для нержавіючої або оцинкованої сталі. Звіти про випробування опору ковзанню, структурної цілісності та жорсткості на кручення повинні бути доступні, якщо цього вимагає проект. Прийомні перевірки на місці мають перевіряти розміри, клас матеріалу та стан поверхні. Для великих замовлень можна протестувати зразки кліпс, щоб підтвердити взаємодію з фактичним профілем панелі.

Міркування щодо вибору

• Перевірте розміри пази панелі та виберіть відповідну внутрішню висоту кліпси.
• Вибирайте матеріал кліпси на основі корозійного середовища та структурного навантаження.
• Для застосування на даху переконайтеся, що відстань між кліпсами відповідає проектним вимогам до вітрового підйому.
• Перевірте, чи якість і розмір болта сумісні з опорною конструкцією.
• Для затискачів з нержавіючої сталі вимагайте дані випробування соляного туману, якщо будівля знаходиться поблизу узбережжя або в промисловій зоні.

Часті запитання

Як вибрати правильну висоту кліпу?

Внутрішня висота кліпси повинна відповідати глибині прорізу використовуваної панелі. Виміряйте проріз панелі або зверніться до специфікації виробника панелі. Занадто високий затиск перешкоджатиме повному зачепленню, а надто короткий може дозволити рух або роз’єднання.

Чи можна використовувати приховані кліпси з усіма матеріалами панелей?

Приховані кліпси призначені для панелей із сумісним прорізом або профілем шва. Добре підійдуть металеві панелі зі стоячими швами або зчепленими краями. Деякі дерев’яні панелі також можуть використовувати приховані кліпси, якщо проріз оброблений правильно. Завжди перевіряйте сумісність у постачальників панелі та кліпси.

Яка різниця між кліпсами з нержавіючої та оцинкованої сталі?

Затискачі з нержавіючої сталі, особливо марки 304, забезпечують кращу стійкість до корозії та є кращими для прибережних або вологих середовищ. Затискачі з оцинкованої сталі міцніші і часто використовуються для важких конструкційних з’єднань, але цинкове покриття може не прослужити так довго в агресивній атмосфері. Вибір залежить від впливу проекту на навколишнє середовище та вимог до навантаження.

Чи підходять приховані кліпси для зон із сильним вітром?

Так, приховані кліпси використовуються в регіонах з сильним вітром, особливо в системах фальцевих дахів. Затискачі повинні бути розташовані на відстані відповідно до розрахункового вітрового навантаження, а матеріал і товщина затискачів мають бути відповідними. Розрахунок вітрового підйому необхідно виконувати для конкретного проекту.
