Покрівельна дошка, оброблена тиском

Покрівельні лати, оброблені тиском, виготовлені зі сталевої смуги, служать несучим каркасом для черепиці на похилих дахах. Вони формуються методом холодного прокату і призначені для заміни дерев’яної обрешітки, яка з часом може гнити, приваблювати комах або втрачати міцність. SENBO веде записи про вхідні перевірки товщини смуги та маси покриття, а лінії формування рулонів регулярно перевіряються на точність профілю. Рейки перед доставкою обрізаються до необхідної довжини.

Матеріальні та відповідні стандарти

Основною сировиною є сталева стрічка з покриттям зі сплаву Al-Zn марки G550 з покриттям AZ150. Покриття містить близько 55% алюмінію та 43,5% цинку за вагою, що забезпечує кращий захист від корозії, ніж звичайна оцинкована стрічка. Сталь повинна мати межу міцності на розрив не менше 370 МПа, межу текучості не менше 265 МПа і відносне подовження після руйнування не менше 26%. Тестування сольовим туманом відповідає GB/T 10125-2012, тоді як випробування на розтягування відповідає GB/T 228.1-2010. Мінімальна номінальна товщина решетування металочерепиці в скатних дахах становить 0,8 мм.

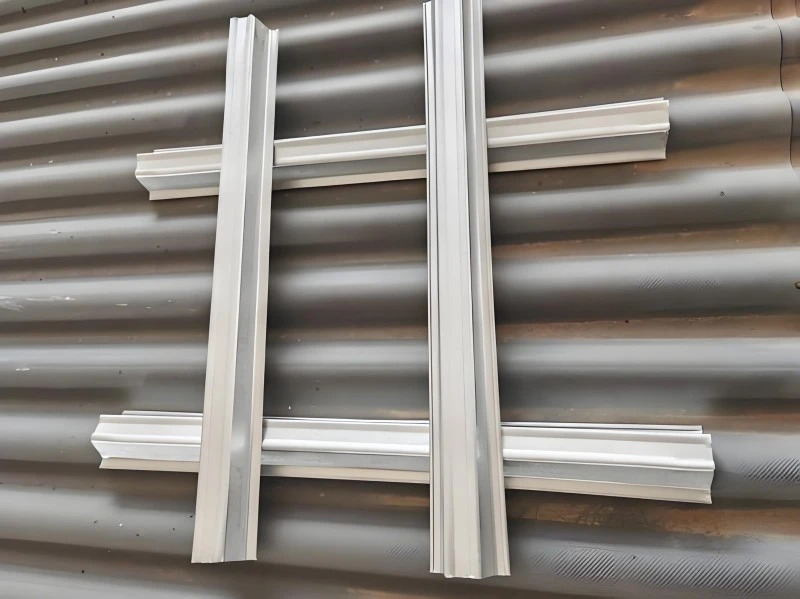

Доступні форми та розміри

• Кутовий перетин, наприклад L30×4 мм, використовується на крутих схилах або там, де вимоги до навантаження високі.
• Плоский брусок, зазвичай 25×5 мм.

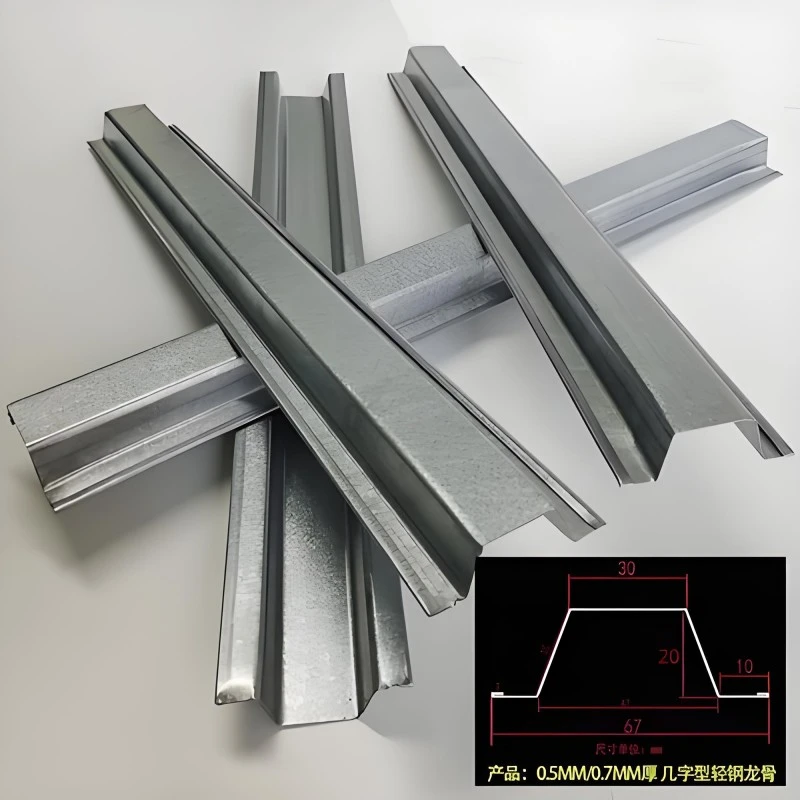

• Профіль Omega, сформований зі смуги з покриттям Al-Zn і закріплений за допомогою спеціально виготовлених кронштейнів і кліпс.

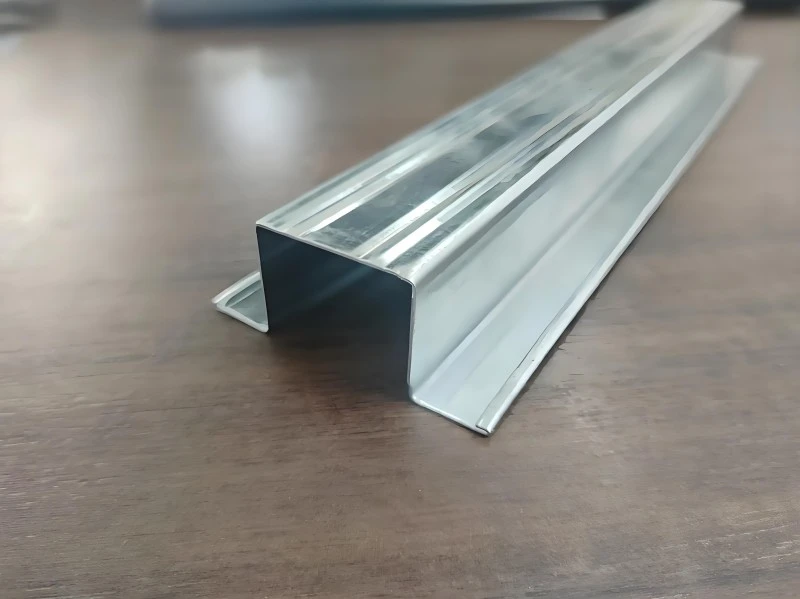

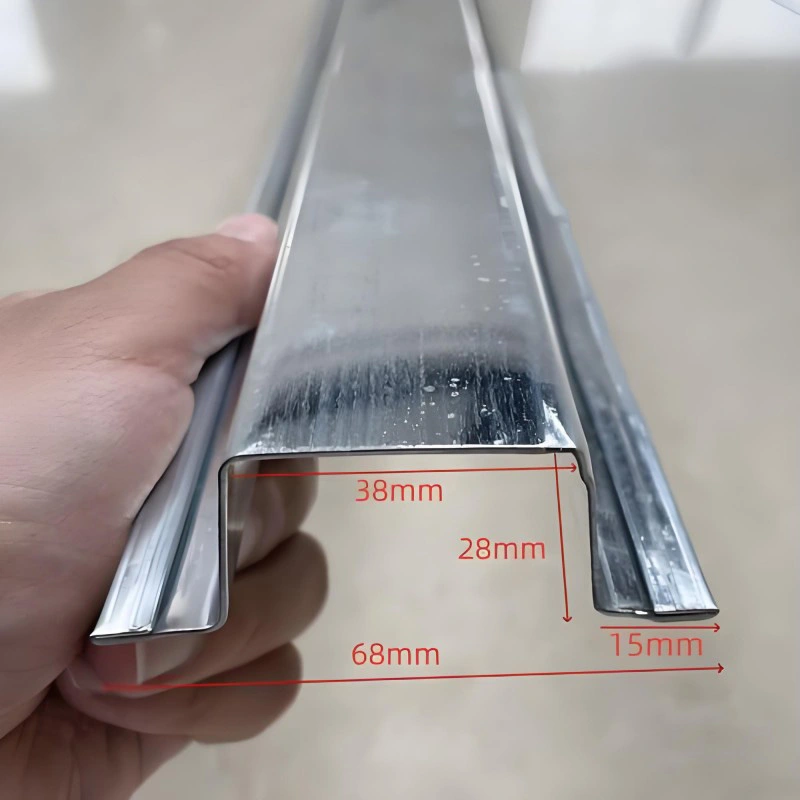

• Капелюшний канал, підходить для легких покриттів, таких як металева плитка з кам'яним покриттям.

Стандартні деталі мають довжину від 3 до 4 м, але більші довжини можуть бути надані за запитом. Відстань між покрівельними латами, обробленими під тиском, відповідає ефективному покриттю черепиці та зазвичай становить від 300 мм до 370 мм. Товщина нанесеного покриття становить не менше 85 мкм. Кольорове покриття з поліестеру або PVDF можна додати, якщо дизайн вимагає особливого зовнішнього вигляду.

Таблиця ключових даних

Докази завершених дахів

Поведінка навантаження на крутих схилах

Систему обрешітки було випробувано під навантаженням на проекті з ухилом даху від 45° до 60°. У новому кампусі старшої середньої школи округу Мінцюань оцинковані кутові рейки L30×4 мм були встановлені на 340 мм у центрі під спеченою плиткою 300×400 мм. Сили вітру проходять через черепицю в лати за допомогою стяжок з мідного дроту та розчину, а потім в основний каркас через контррейки, приварені до вбудованих плит. Випробування на висування підтвердили, що вузол відповідає розрахунковому вітровому навантаженню. Рейки зі сталі G550 з покриттям Al-Zn також використовуються на великих дахах, таких як термінали аеропортів і стадіони, де потрібна довгострокова жорсткість і довговічність покриття.

Корозійні характеристики

Тестування сольового туману на латах з покриттям AZ150 показує помітне покращення порівняно зі звичайною оцинкованою стрічкою. Комбінація алюмінію та цинку в покритті забезпечує жертовний захист і уповільнює розповзання іржі на зрізаних краях. Органічне покриття товщиною мінімум 85 мкм додає додатковий бар’єр у вологих приміщеннях на даху.

Стійкість до біологічної атаки

Дерев’яні дошки в теплому вологому кліматі можуть бути пошкоджені термітами та грибковим розкладанням. Сталеві рейки не підтримують життєдіяльність комах і не вбирають вологу. Ця властивість робить їх придатними для південних прибережних регіонів і районів з високим тиском термітів. Записи великих громадських будівель показують, що сталеві рейки Al-Zn залишаються в експлуатації більше 30 років без заміни.

Спосіб будівництва крутого даху

У проекті Minquan загальна площа сягнула 255 000 м², а кут нахилу даху коливався від 45° до 60°. Послідовність будівництва починалася з вирівнювання контррейки, потім кріплення лати, потім укладання плитки двожильними мідними стяжками та склеювання полімерним розчином. Такий підхід запобігав ковзанню черепиці по крутій поверхні та зберігав водонепроникність даху. Таку ж послідовність можна адаптувати до інших будівель з крутим схилом.

Примітні особливості

• Міцність і жорсткість незмінні по довжині, на відміну від деревини, яка може змінюватися в залежності від волокон і сучків.
• Металеве покриття та додаткове пофарбоване покриття забезпечують тривалий захист у вологому або прибережному повітрі.
• Різка та фіксація швидкі. Попередньо нарізані довжини зменшують роботу на місці та відходи.
• Сталеві рейки повністю придатні для вторинної переробки та не потребують хімічних консервантів для деревини.
• Для глиняної, бетонної, металевої та кам’яної плитки виготовляється декілька поперечних перерізів.

Де використовується продукт

• Скатні дахи на будинках, клубах, малоповерхових квартирах.
• Великі громадські дахи, такі як термінали, спортивні зали та виставкові будівлі.
• Круті дахи під кутом 45° і вище, а також місця з сильним всмоктуванням вітру.
• Будівлі у вологих або термітно активних регіонах, де деревина не підходить.
• Кріплення черепиці на сталевих дахах.

Керівництво сайту

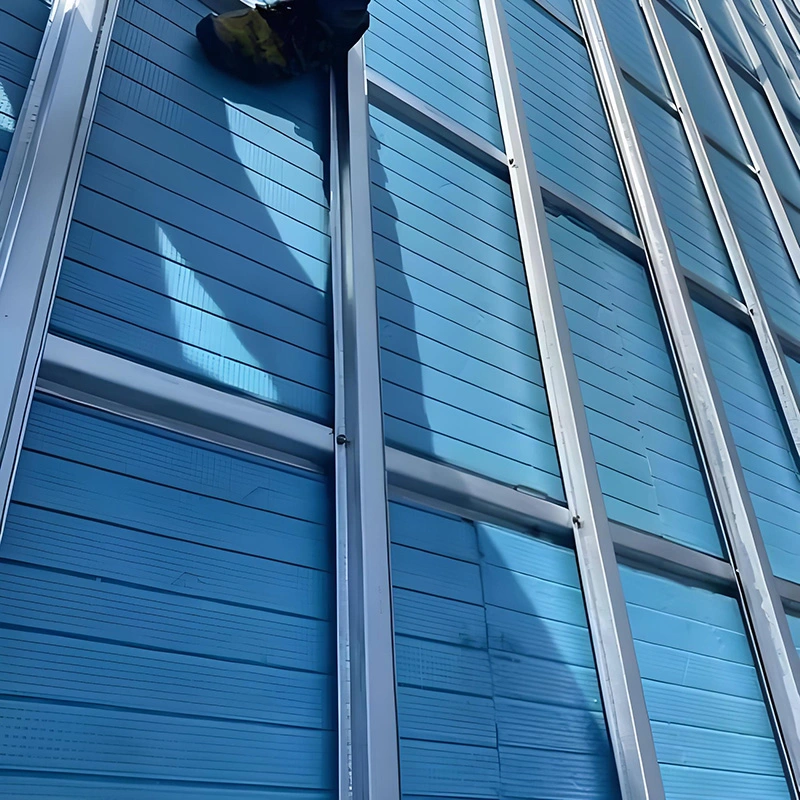

• Перед кріпленням обрешітки перевірте площину даху на рівень. Щоб виправити нерівну основу, використовуйте контррейки.

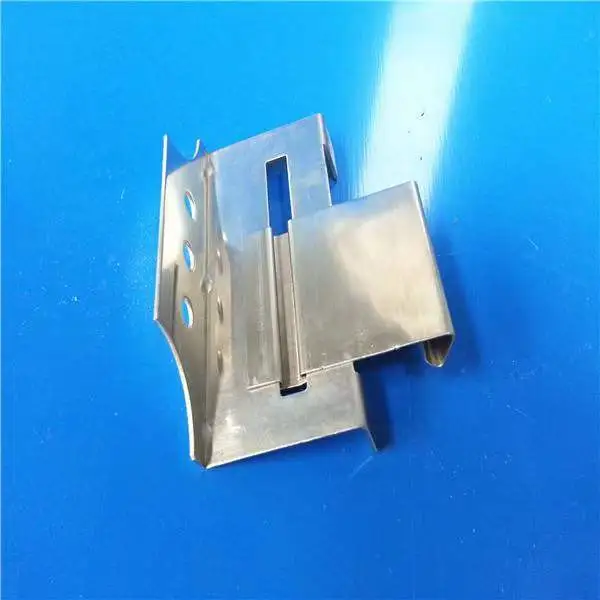

• Закріпіть лати за допомогою кронштейна або кліпси, зазначеної для профілю. Уникайте надмірного затягування, яке може деформувати секцію.
• Вирівняйте кожен курс лінією струни. Невеликі похибки розмножуються поперек схилу та впливають на покриття плитки.
• Обробіть порізані кінці фарбою, збагаченою цинком, або сумісною з нею фарбою, щоб відновити захист від корозії.
• Для крутих схилів закріпіть плитку дротяними стяжками або клеєм, як показано на затвердженому кресленні.

Питання підрядників

Чим відрізняється термін служби металевої обрешітки від обробленої деревини?

Оброблена деревина може служити багато років, але її ефективність залежить від консервантів і впливу. Сталеві лати з покриттям AZ150 не гниють і не розколюються і не уражаються термітами. У прибережних місцях або місцях з високою вологістю сталь часто є більш передбачуваним вибором.

Яка форма рейки підходить для конкретної плитки?

У посібнику з монтажу плитки від виробника зазвичай вказується необхідний перетин обрешітки та відстань. Під важку глиняну або бетонну плитку часто зустрічаються кутові та плоскі секції. Омега і капелюшний профілі легші і часто використовуються з металевою або композитною черепицею. Підтвердьте сумісність перед замовленням.

Чи можна використовувати лати з фотоелектричною черепицею?

Фотоелектричні панелі мають особливі вимоги до монтажу та навантаження. Профіль обрешітки та відстань необхідно перевірити на відповідність інструкціям виробника фотоелектричної плитки. Щоб витримати додаткову вагу та вітрове навантаження, можуть знадобитися додаткові кріплення або посилені лати.

Яка вага покриття найкраща для проекту на березі моря?

AZ150 зазвичай є мінімальним для морського впливу. У дуже агресивному повітрі, насиченому сіллю, може знадобитися більш щільне покриття або нержавіюча сталь. Спочатку слід визначити категорію атмосферної корозійності, а потім узгодити її з наявними варіантами покриття.

Якість і документація

Перед початком виробництва сертифікат сталеливарного прокатного стану перевіряється на сорт, масу покриття та механічні властивості. Перевірка розмірів під час формування товщини покриття, глибини профілю та прямолінійності. Для великих контрактів зразки можна надіслати для незалежного випробування соляним спреєм або на розтяг. Перевірка при доставці повинна підтвердити довжину, профіль і відсутність пошкоджень покриття.

Товари для підтвердження перед замовленням

• Нахил покрівлі та розрахункове вітрове навантаження, щоб вибрати правильний перетин і товщину.
• Тип плитки та необхідна відстань між решітками, вказана виробником плитки.
• Корозійна категорія ділянки, яка контролює вибір покриття.
• Спосіб з’єднання з основною конструкцією даху, включаючи контробрешетування або кронштейни.
• Обмеження транспортної довжини, які можуть вплинути на те, чи поставляються рейки довгої чи стандартної довжини.
