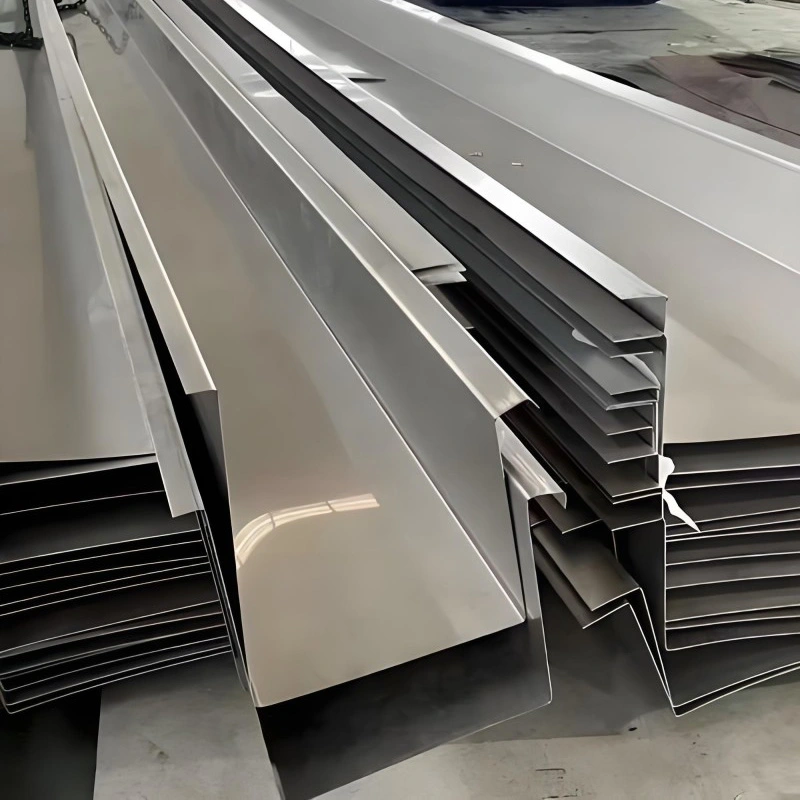

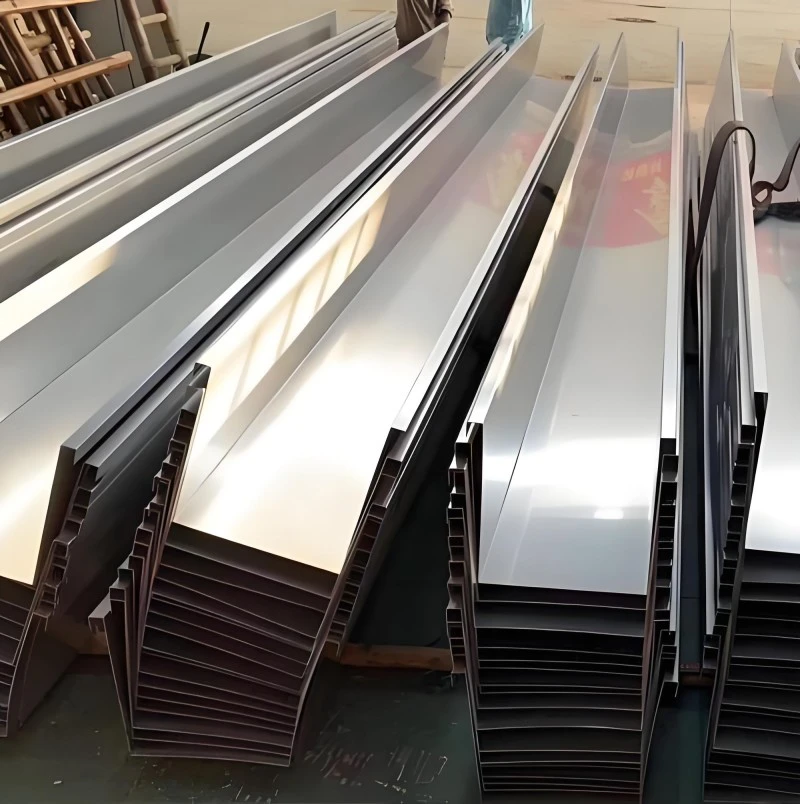

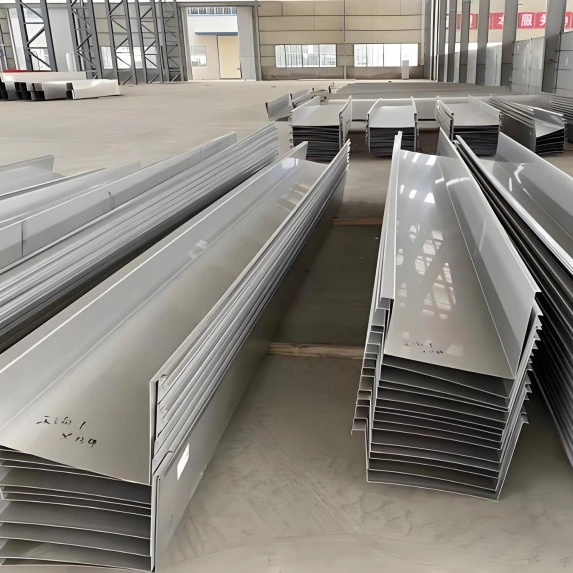

Жолоб з нержавіючої сталі

Дренаж даху залежить від жолобів, розташованих у нижніх точках даху для збору дощової води та перенесення її до водостічних труб. Жолоб з нержавіючої сталі класифікується за місцем розташування. Внутрішні жолоби знаходяться всередині лінії зовнішньої стіни і зазвичай працюють з парапетною стіною. Зовнішні водостоки виходять за межі зовнішньої стіни і зазвичай використовуються в будівлях без парапету. Ця класифікація відповідає стандарту GB 51022-2015, технічному коду для легких будівель із двосхилим сталевим каркасом. SENBO виготовляє ці жолоби в контрольованому цеховому середовищі, згинаючи та зварюючи перед доставкою. Кожна частина перевіряється на ширину, висоту, розмір фланця та прямолінійність перед упаковкою.

Основним матеріалом є нержавіюча сталь 304 як стандарт. Класи 201 і 316L можуть бути визначені, коли умови проекту вимагають іншого балансу вартості та стійкості до корозії. GB 51022-2015 встановлює мінімальну товщину листа 1,0 мм для внутрішніх жолобів із нержавіючої сталі 304. При заміні на інший матеріал він повинен отримати надійну антикорозійну обробку. Звичайні сталеві жолоби повинні мати товщину не менше 3,0 мм. Атлас національного стандарту 24CS08-1 пропонує додаткові вказівки щодо вибору та встановлення дренажних аксесуарів.

Розміри та виготовлення

Товщина коливається від 0,5 мм до 3,0 мм залежно від розрахункового навантаження та впливу корозії. Поперечний переріз, як правило, прямокутний або трапецієвидний, з шириною основи 0,3-0,5 м і висотою 0,25-0,4 м. Верхні фланці забезпечують надійну поверхню кріплення. Секції водостоку можуть виготовлятися довжиною від 1 м до 14 м. Згинання з ЧПУ підтримує прямолінійність до 0,3 мм на 1000 мм і кутовий допуск до ±0,5 градусів по всій довжині. Оздоблення поверхні включає дзеркальну, матову та матову обробку 8K.

Таблиця параметрів

Польовий досвід і відповідність кодексу

Правила проектування, керовані кодом

GB 51022-2015 визначає, що поперечний переріз ринви може бути прямокутним або трапецієподібним. Внутрішні жолоби повинні мати переливні отвори, розташовані на 50-100 мм нижче верхнього краю. Всі стики повинні бути герметизовані, а панель покрівлі повинна заходити в жолоб. Там, де дощова вода потрапляє в жолоб з поверхні даху, додаткова гідроізоляція обов’язкова. Ці вимоги створюють чітку основу проекту та встановлення.

Проекти заміни промислових будівель

У спільному цеху Shantui Construction Machinery оригінальну систему водостоків було замінено на 304 жолоби з нержавіючої сталі. Водостічні труби були підключені до вихідних отворів сифонів дощової води, щоб дренажні шляхи були вільними. Проект демонструє типовий сценарій модернізації, коли існуючий водостік досяг кінця свого терміну служби, і для заміни було обрано нержавіючу сталь для довговічності.

Ремонт каналізації громадських будівель

У виставковому центрі сільськогосподарської та побічної продукції в місті Хуантан, округ Нінхай, знадобилася заміна водостоку після пошкодження оригінальної системи. Встановлено близько 85 метрів нового водостоку з нержавіючої сталі. Зазначеним матеріалом була нержавіюча сталь 304 товщиною 1,2 мм, висотою 0,3 м, шириною основи 0,35 м і верхнім фланцем 0,05 м. Проект ілюструє, як жолоби з нержавіючої сталі використовуються для відновлення дренажної функції в існуючих будівлях.

Продуктивність прибережного середовища

У міжнародному готелі Fangchenggang Gangchen витік води в портику вестибюля був пов’язаний з корозією жолобів з вуглецевої сталі. Для ремонту використовували пластини з нержавіючої сталі 304 товщиною 1,2 мм, зварені на місці. Висока вологість і солоність прибережної атмосфери призвели до іржі вихідного матеріалу. Після заміни питання дренажу було вирішено. Цей корпус підтримує використання нержавіючої сталі 304 у насиченому сіллю повітрі та подібних агресивних середовищах.

Монтаж і захист від замерзання

Установка повинна враховувати умови замерзання. У холодних регіонах внутрішні жолоби та водостічні труби потребують ізоляції або обігріву. Зовнішні водостічні системи є кращими в таких кліматичних умовах, тому що їх легше захистити від льоду. Поздовжній ухил повинен бути не менше 5‰, а водостічні труби повинні бути міцно прикріплені до стіни або каркасу конструкції. Вигнуті з ЧПУ секції зменшують польові з’єднання та допомагають підтримувати точність розмірів під час встановлення.

Інструкції з виготовлення та встановлення

• Вирішуйте між внутрішнім і зовнішнім плануванням водостоків на основі проекту будівлі та місцевого клімату.
• Вибирайте марку нержавіючої сталі відповідно до рівня атмосферної корозії. 316L краще підходить для важких морських або хімічних середовищ.
• Підтримуйте ухил ринви не менше 5‰ уздовж повної лінії.
• Для внутрішніх жолобів переконайтеся, що переливні отвори розташовані та мають правильний розмір, і тримайте їх подалі від сміття.
• Використовуйте кваліфіковані процедури зварювання нержавіючої сталі. Очистіть зони термічного впливу після зварювання, щоб запобігти локальній корозії.
• Перевірте з’єднання жолобів і точки входу панелей даху на герметизацію перед завершенням покрівлі.

Питання, які часто піднімають команди проекту

Коли потрібен внутрішній водостік замість зовнішнього?

Внутрішні жолоби часто зустрічаються в будівлях із парапетними стінами або там, де архітектурний дизайн приховує дренаж від очей. Зовнішні жолоби простіші в установці та обслуговуванні. Вибір зазвичай робиться архітектором та інженером-конструктором на основі дизайну фасаду та клімату.

Що робить нержавіючу сталь 304 стандартом для внутрішніх жолобів?

Після будівництва внутрішні жолоби важкодоступні, тому матеріал повинен бути стійким до корозії без обслуговування. Згідно з кодом, нержавіюча сталь 304 має мінімальну товщину 1,0 мм, оскільки вона забезпечує перевірений баланс стійкості до корозії, міцності та вартості.

Як з’єднуються довгі водостічні канали на місці?

Секції зазвичай зварюються або герметизуються з’єднувальними елементами з нержавіючої сталі. Зварювання забезпечує безперервне водонепроникне з’єднання, якщо виконано правильно. Також використовуються механічні з’єднання з герметиком, але вони вимагають більш ретельного монтажу і періодичного огляду.

Яке покриття найбільш практичне для водостоків з нержавіючої сталі?

Часто надають перевагу матовим покриттям, оскільки вони краще приховують дрібні подряпини та сліди на поверхні, ніж дзеркальні покриття. Дзеркальні покриття краще відображають і на них легше видно плями від води, але їх іноді вибирають для візуального ефекту.

Прийом і перевірка

Кожну поставку необхідно звіряти з сертифікатом матеріалу, який повинен підтверджувати марку нержавіючої сталі та товщину листа. Перевірка розмірів охоплює ширину, висоту, розмір фланця та прямолінійність. Для зварних секцій переконайтеся, що процедура зварювання є кваліфікованою та що зварювальники мають дійсні сертифікати. Огляньте поверхню на наявність подряпин, вм’ятин чи інших пошкоджень, які могли виникнути під час транспортування.

Що потрібно підтвердити перед замовленням

• Визначте тип схеми жолоба та підтвердьте розміри перерізу конструктивними кресленнями.
• Виберіть марку нержавіючої сталі залежно від категорії стійкості до корозії.
• Переконайтеся, що товщина листа відповідає мінімуму, який вимагається нормативними документами для внутрішніх жолобів.
• Сплануйте нахил ринви та відстань між опорами так, щоб вода рівномірно текла до водостічних труб.
• Для тривалого використання враховуйте температурний діапазон і чи потрібні компенсатори.
• Підтвердьте вимоги до обробки поверхні та очікувану довжину доставки перед початком виробництва.
