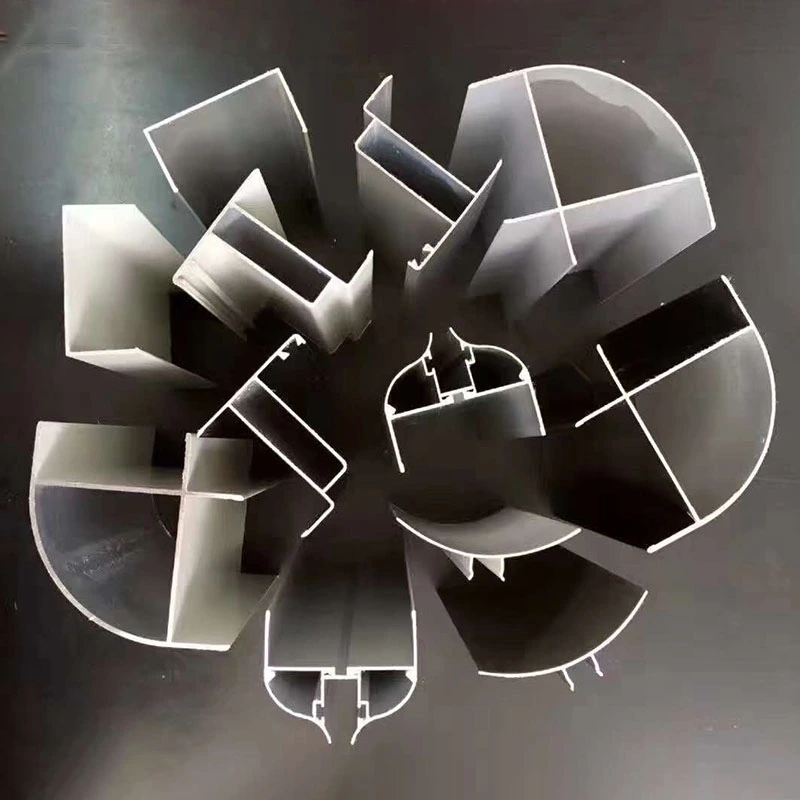

Алюмінієві аксесуари для чистих приміщень

Алюмінієві аксесуари для чистих приміщень, також відомі як алюмінієві профілі для чистих приміщень, — це спеціалізовані компоненти, розроблені для систем огороджень з контрольованим середовищем.Будівельні матеріали SENBOпостачає ці профілі як частину асортименту панелей і аксесуарів для чистих приміщень, зосереджуючись на точності розмірів, чистоті поверхні та модульній сумісності.

Профілі виготовлені з алюмінієво-магнієво-кремнієвого сплаву 6063-T5 методом високотемпературної екструзії. Оздоблення поверхні включає анодування, електрофоретичне покриття та порошкове покриття, кожне з яких вибрано для стійкості до корозії та гладкого покриття без утворення пилу. Стандартна довжина профілю становить 6 метрів на шматок, можлива індивідуальна нарізка та нестандартні характеристики.

Функціонально серія продукції охоплює чотири основні категорії: рамні з’єднувальні профілі (I-профілі, Н-профілі, Т-профілі), ущільнювальні та оздоблювальні профілі (U-канали, кутові профілі, внутрішні та зовнішні радіусні профілі), дверні та віконні профілі (дверні коробки, секції дверних полотен, віконні рами), стельові підвісні профілі (кілі FFU, Т-подібні підвісні балки, підвіси «фужери»). балки).

Матеріал і обробка поверхні

Основним матеріалом є алюмінієвий сплав 6063-T5, який забезпечує хороший баланс міцності, міцності та стійкості до корозії. Міцність на розрив коливається від 150 до 350 МПа. Анодування створює тверду, зносостійку поверхню, яку легко чистити та не осідати. Порошкове покриття забезпечує довговічне покриття, доступне в широкому діапазоні кольорів, а електрофоретичне покриття забезпечує рівномірне покриття навіть на складних профілях.

Усі засоби обробки поверхні розроблені відповідно до вимог чистих приміщень щодо низького утворення часток і стійкості до звичайних дезінфікуючих засобів. Алюмінієвий сплав сам по собі нетоксичний, не має запаху та стійкий до вологи та утворення цвілі, що було продемонстровано завдяки тривалому використанню в чистих приміщеннях електроніки, фармацевтичної та харчової промисловості.

Стандарти розмірів і асортимент продукції

У наведеній нижче таблиці, складеній на основі галузевих стандартів і даних про продукцію постачальника, наведено типові специфікації для загальних категорій профілів.

Продуктивність у реальних інсталяціях

1. Модульна сумісність і допуск на розміри

Алюмінієві аксесуари для чистих приміщень розроблені за модульною концепцією з універсальними специфікаціями, такими як серії 40, 50 і 75. Ширина з’єднувальних щілин і відстань між отворами відповідають галузевим стандартам, а допуски на ширину щілин зазвичай контролюються в межах ±0,2 мм. Це забезпечує швидку та щільну збірку між різними компонентами. Перевірка заводської збірки включає перевірку герметичності з'єднань, узгодженості розмірів і сумісності ущільнювальних структур, щоб профілі не заважали і не зміщувалися після установки.

2. Радіусний кутовий дизайн для зручності очищення

У середовищах із суворими вимогами до чистоти, наприклад у чистих приміщеннях для виробництва напівпровідників і фармацевтичних цехах GMP, з’єднання стіна-стіна та стіна-стеля оброблені покриттям із алюмінієвого сплаву з радіусом 50 мм (R50). Вигнутий профіль усуває кути 90 градусів, що зменшує накопичення пилу та спрощує очищення та дезінфекцію. Плавний перехід також мінімізує турбулентність повітряного потоку, допомагаючи зберегти односпрямований ламінарний потік повітря в критичних зонах. Кутові компоненти кріпляться до стінових панелей за допомогою глухих заклепок, що дозволяє швидко встановити без забруднення частинками, пов’язаного зі зварюванням.

3. Система стельової сітки для підтримки FFU

Решітка FFU (фільтр вентилятора) є основною структурною опорою для системи стелі чистих приміщень. Він використовує високоміцні Т-подібні профілі з алюмінієвого сплаву, зібрані стандартизованими з’єднувачами (двосторонні, тристоронні, чотириходові тощо). Сплав 6063-T5 робить систему легкою, але міцною, а поперечний переріз профілю включає спеціальні канали для прокладки комунікацій. З'єднувачі оцинковані для стійкості до корозії. Стандартні модулі решітки мають внутрішній отвір 1180×580 мм, що відповідає вимогам монтажу FFU.

Система підвіски включає 30% запас міцності для несучої здатності. Відстань підвісів підтримується в межах 1200 мм, а вирівнювання рами дотримується з допуском менше 1 мм на метр. Порівняно з традиційними зварними рамами, цей підхід до попередньої збірки скорочує час будівництва більш ніж на 30% і підвищує ефективність подальшого обслуговування на 50%.

4. Чистота поверхні та ефективність ущільнення

Після анодування або порошкового покриття поверхні цих профілів гладкі, без задирок і стійкі до пилу. Попередньо сконструйовані пази дозволяють встановлювати неметалічні компоненти, такі як ущільнювальні стрічки, ковпачки з ПВХ і пластикові кутові щитки, які підвищують пилонепроникність і герметичність. Сам матеріал з алюмінієвого сплаву нетоксичний, не має запаху, стійкий до корозії та вологи, а також має доведену довготривалу ефективність у середовищі чистих приміщень у багатьох галузях промисловості.

Функціональні характеристики

1. Надійні властивості матеріалу.Алюмінієвий сплав 6063-Т5 забезпечує однорідну текстуру і міцність на розрив 150-350 МПа. Розрахунковий термін служби становить не менше 15 років за нормальних умов чистого приміщення.

2. Точні допуски для щільного складання.Допуск на ширину щілини витримується в межах ±0,2 мм. Модульна конструкція та стандартизовані інтерфейси забезпечують щільне прилягання до додаткових матеріалів, таких як панелі для чистих приміщень та ущільнювальні стрічки.

3. Гладка поверхня, що не утворює пилу.Обробка поверхні, включаючи анодування, електрофорез і порошкове покриття, забезпечує гладке непористе покриття, яке є стійким до корозії та легко чиститься. Це відповідає вимогам чистих приміщень щодо низького вивільнення частинок.

4. Широкий асортимент продукції.У серію входять швелерні профілі, кутові профілі, радіусні кутові профілі, дверні та віконні рами, системи решіток FFU. За запитом можливе виготовлення нестандартних розмірів і спеціальних форм.

5. Модульна збірка та повторне використання.Профілі збираються за допомогою болтових з’єднань і заклепок, що виключає необхідність зварювання. Це дає змогу швидко встановлювати, розбирати та використовувати повторно, коли потрібні зміни макета.

Примітки щодо встановлення та сумісності

Для з’єднання стінових панелей:В якості проміжних з’єднувачів між панелями використовуються двотаврові та двотаврові профілі. Перед установкою переконайтеся, що ширина прорізу профілю відповідає товщині краю панелі. Рівномірно затягніть кріплення, щоб уникнути зазорів.

Для обробки кутів:Використовуйте профілі R50 або більшого радіусу на стиках стіна-стіна та стіна-стеля, щоб усунути уловлювання пилу. Поверх гвинтів рекомендується використовувати глухі заклепки для більш чистого вигляду та зменшення забруднення частинками.

Для решітчастих стель FFU:Переконайтеся, що відстань підвісів не перевищує 1200 мм, а рама вирівняна з точністю до 1 мм на метр. Розмір решітки 1180 × 580 мм є стандартним для модулів FFU, але можливі нестандартні розміри.

Для дверних і віконних рам:Вибирайте профілі, які відповідають товщині панелі чистого приміщення. Переконайтеся, що ущільнювальна канавка сумісна з призначеною прокладкою або герметиком. Після встановлення переконайтеся, що двері чи вікно функціонують плавно, без заклинювання.

Де використовуються ці профілі

1.Чисті кімнати електроніки та напівпровідників: підключення та кріплення для стінових панелей та стель, а також стельових систем FFU.

2.Біофармацевтичні засоби GMP: радіусні кутові профілі R50 для герметизації внутрішніх і зовнішніх кутів, усунення мертвих зон, що уловлюють пил.

3.Лікарняні операційні та палати інтенсивної терапії: встановлення дверних і віконних рам, герметизація.

4.Чисті приміщення харчової промисловості: з’єднання панелей чистих приміщень, ущільнення каналів підлоги та встановлення решітки на стелі.

5.Лабораторні чисті зони: збірка каркасу, інтеграція комунікацій та герметизація.

Часті запитання

1. Яка обробка поверхні рекомендована для фармацевтичних чистих приміщень?

Для фармацевтичних установ GMP зазвичай використовуються анодовані або порошкові покриття, оскільки вони непористі, легко чистяться та стійкі до звичайних дезінфікуючих засобів. Електрофоретичне покриття можна вказати для профілів складної форми, де необхідне рівномірне покриття.

2. Як встановлюються радіусні кутові профілі без зварювання?

Закруглені кутові профілі зазвичай кріпляться за допомогою глухих заклепок. Цей метод забезпечує надійне з’єднання, уникаючи тепла, випарів і забруднення частинками, пов’язаними зі зварюванням. Заклепки встановлюються зсередини, залишаючи гладку зовнішню поверхню, яку легко чистити.

3. Чи можна надавати профіль нестандартної довжини?

так Стандартна довжина становить 6 метрів, але профілі можна розрізати на задану довжину на заводі. Нестандартні поперечні перерізи також можуть бути виготовлені за допомогою спеціалізованих екструзійних штампів з урахуванням мінімальної кількості замовлення та часу виконання.

4. Як забезпечити сумісність між алюмінієвими профілями та панелями для чистих приміщень?

Більшість виробників панелей для чистих приміщень розробляють свої панелі відповідно до стандартної ширини профільних прорізів. Перед замовленням переконайтеся, що товщина краю панелі та ширина прорізу профілю сумісні. Наша технічна команда може надати розмірні креслення та зразки для перевірки.

5. Яка несуча здатність стельової системи ФФУ?

Система решітки FFU розроблена з запасом міцності на 30% понад очікуване навантаження, яке включає вагу блоків FFU, стельових панелей та будь-яких службових навантажень. Для рівномірного розподілу навантажень відстань між підвісами витримується в межах 1200 мм. Для розрахунку конкретного навантаження надайте нашій команді інженерів вагу FFU та конфігурацію стелі.
