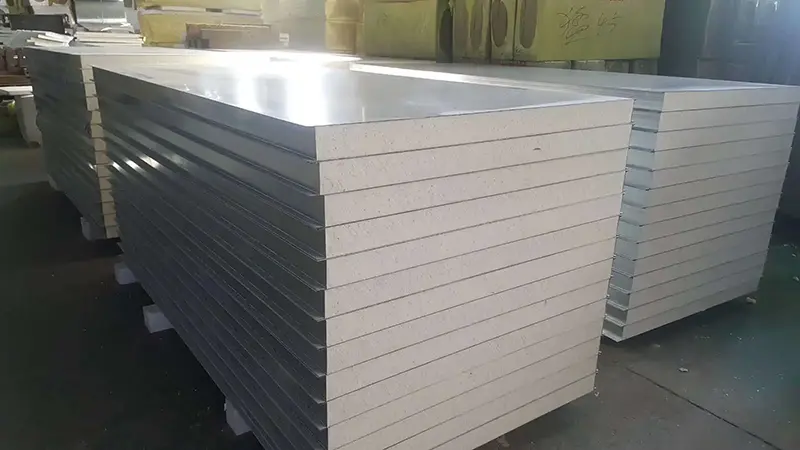

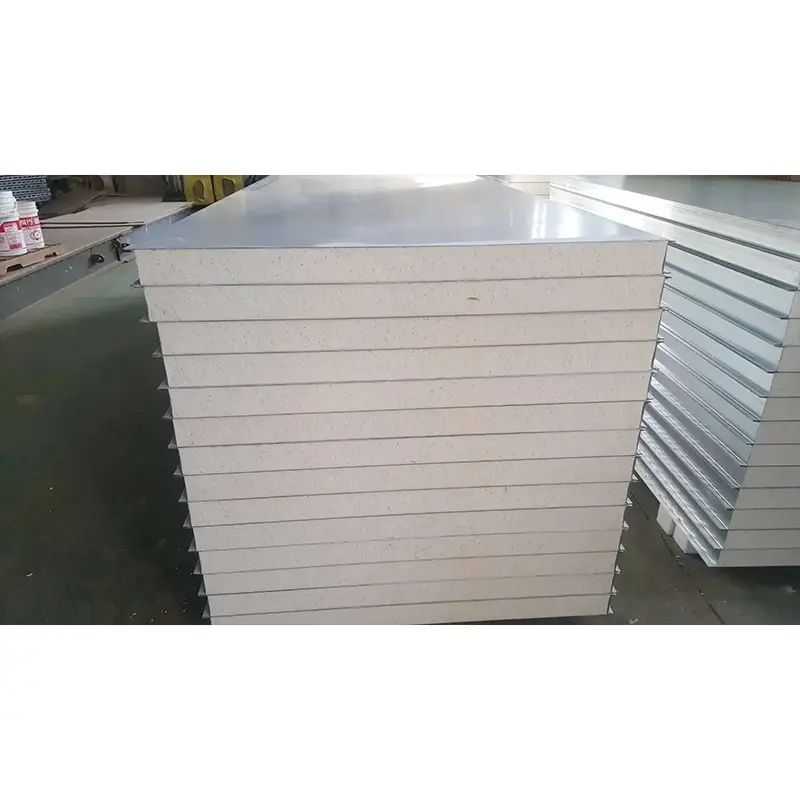

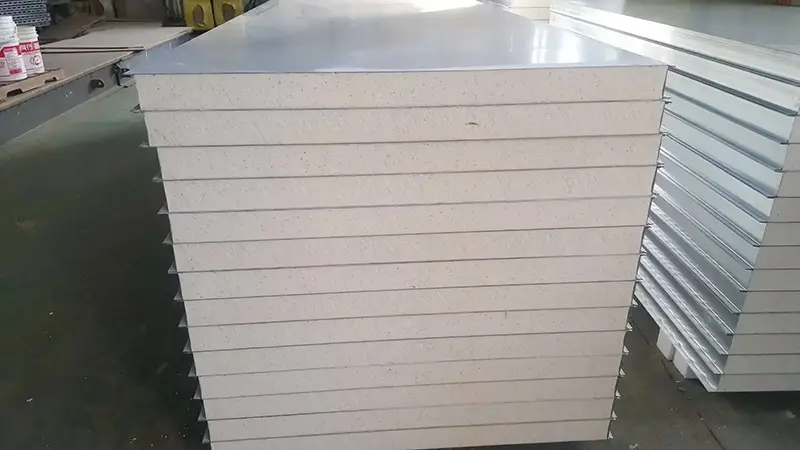

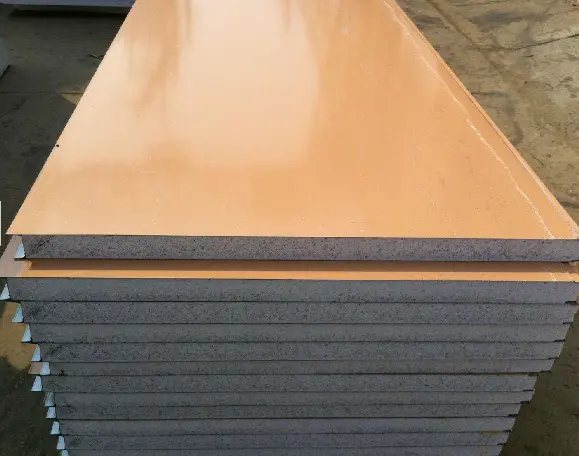

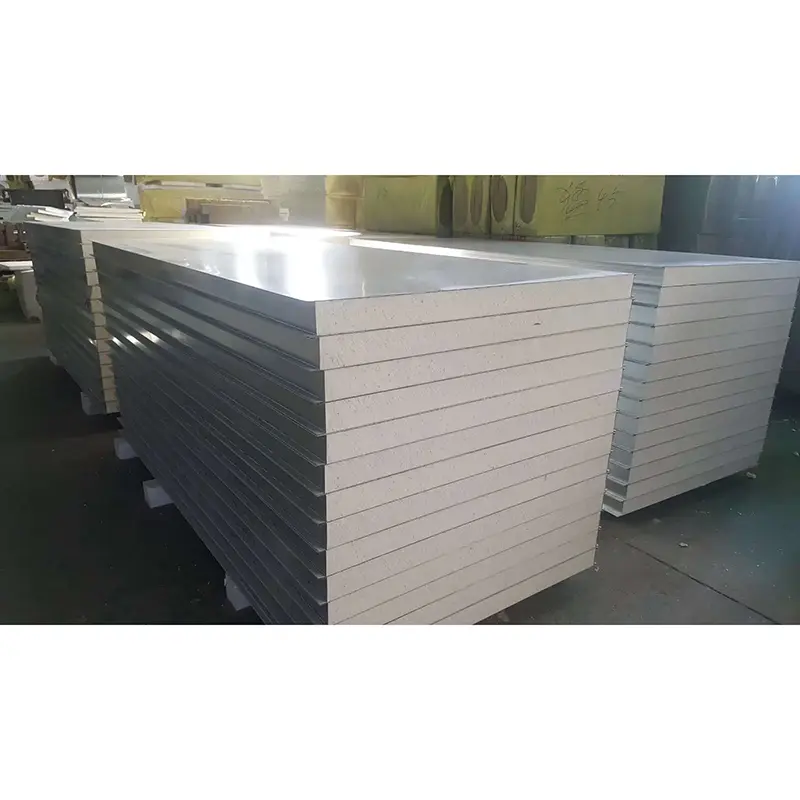

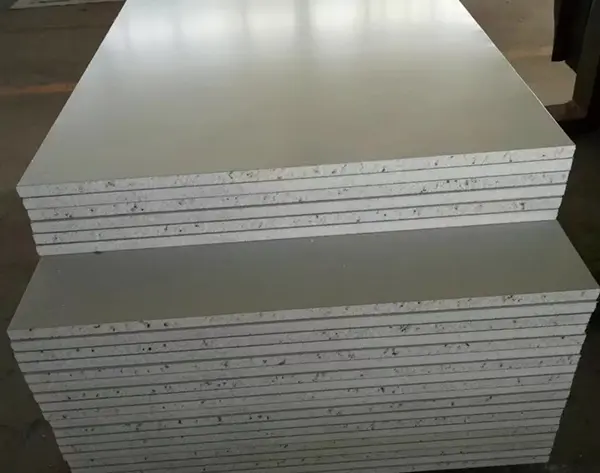

Полістирольні панелі для чистих приміщень, також відомі як панелі для чистих приміщень EPS, є легкими сендвіч-панелями, виготовленими на безперервній виробничій лінії.Будівельні матеріали SENBOпостачає ці панелі для контрольованих середовищ, де теплоізоляція та економічна ефективність є основними міркуваннями та де вимоги до вогнестійкості обмежені.
Панелі складаються з облицювання, виготовленого зі сталі з кольоровим покриттям, оцинкованої сталі або нержавіючої сталі, з’єднаної під дією тепла та тиску з серцевиною з пінополістиролу. Товщина облицювання від 0,4 мм до 1,2 мм. Серцевина EPS має щільність 12–25 кг/м³, стандартна – 16 кг/м³. Структура із закритими комірками містить незалежні герметичні бульбашки повітря, які сприяють теплоізоляції.
Стандартним методом з’єднання є гребневе з’єднання, яке також називають системою блокування «пама-жінка». Також доступні варіанти центрованого з’єднання. Обидва способи забезпечують щільне ущільнення між сусідніми панелями.
Товщина панелей від 40 мм до 250 мм, стандартні розміри 50 мм, 75 мм і 100 мм. У цьому діапазоні доступне налаштування. Стандартна ширина становить 950 мм і 1150 мм, а довжина панелей може досягати 12 000 мм в залежності від вимог проекту.
Профіль поверхні може бути плоским або ребристим, а захисна плівка ПВХ покриває поверхню, щоб запобігти подряпинам під час транспортування та встановлення.
Продукти класифікуються на дві категорії залежно від вогнестійкості. Стандартні панелі EPS не містять вогнезахисних добавок і обмежуються областями, де не потрібні вогнестійкі показники. Вогнезахисні панелі EPS містять добавки та можуть досягати класу B1 або B2.
Серцевина з пінополістиролу має низьку теплопровідність, що забезпечує ефективну теплоізоляцію. У таблиці нижче наведено виміряні коефіцієнти теплопередачі для панелей різної товщини на основі кольорового сталевого покриття 0,5 мм і щільності EPS 16 кг/м³.
| Товщина панелі (мм) | Коефіцієнт теплопередачі Вт/(м²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
При товщині 75 мм коефіцієнт теплопередачі становить менше 0,45 Вт/(м²·K), що краще, ніж у сендвіч-панелей з мінеральної вати такої ж товщини. Це робить панелі EPS придатними для чистих приміщень з вимогами контролю температури.
Низька власна вага панелей EPS для чистих приміщень є однією з їхніх визначальних особливостей. У таблиці нижче показано вагу на квадратний метр для різної товщини, заснованої на однакових характеристиках облицювання та сердечника.
| Товщина панелі (мм) | Вага (кг/м²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Для порівняння, 50-міліметрова панель із мінеральної вати для чистих приміщень важить приблизно 15–16 кг/м². Менша вага панелей EPS спрощує транспортування та монтаж, а також робить їх придатними для модернізації існуючих конструкцій з меншою несучою здатністю.
Полістирольні панелі для чистих приміщень забезпечують базовий рівень звукоізоляції. Нижче наведено виміряні значення для різних товщин.
| Товщина панелі (мм) | Звукоізоляція (дБ) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Цей рівень звукоізоляції є достатнім для загальних промислових підприємств і стандартних чистих приміщень, але він нижчий, ніж у панелей з кам’яної вати або оксисульфату магнію.
При використанні як стінових панелей допустимі вертикальні навантаження залежать від товщини та умов вітрового навантаження. У таблиці нижче наведено довідкові значення.
| Вітрове навантаження (кг/м²) | 50 мм | 75 мм | 100 мм | 150 мм | 200 мм | 250 мм |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Панель товщиною 75 мм витримує допустиме вертикальне навантаження 2000 кг/м² при вітровому навантаженні 2,5 кг/м², що відповідає вимогам до несучої навантаження для стандартних перегородок чистих приміщень.
Панелі EPS для чистих приміщень зазвичай використовуються в загальних чистих середовищах з обмеженими вимогами до вогнестійкості:
Електронна промисловість:Перегородки та підвісні стелі для цехів загального виробництва електроніки, що відповідають основним вимогам пилонепроникності.
Обробка харчових продуктів:Оздоблення стін і стелі для цехів і складів з виробництва харчових продуктів, що допомагає захистити виробничі приміщення від пилу та забруднень.
Охорона здоров'я:Коридори, роздягальні та інші допоміжні приміщення в некритичних відділеннях лікарні.
Загальнопромислові установки:Внутрішні перегородки та огороджувальні конструкції обробно-складальних цехів.
Наступні параметри засновані на стандартному виробництві та виміряних даних випробувань. Доступна настройка.
| Індикатор ефективності | Параметр/специфікація | Примітки |
|---|---|---|
| Облицювальний матеріал | Сталь з кольоровим покриттям / Оцинкована сталь / Нержавіюча сталь | Товщина: 0,4–1,2 мм |
| Основний матеріал | Пінополістирол (EPS). | Щільність: 12–25 кг/м³ |
| Товщина панелі | 40–250 мм | Стандарт: 50/75/100 мм; настроюється |
| Ефективна ширина | 950 мм, 1150 мм | |
| Довжина панелі | ≤12 000 мм | Можливість налаштування відповідно до потреб проекту |
| Коефіцієнт теплопередачі (75 мм) | 0,442 Вт/(м²·К) | Краще, ніж кам'яна вата тієї ж товщини |
| Поверхнева щільність (50 мм) | ≈10 кг/м² | Легше, ніж панелі з мінеральної вати |
| Звукоізоляція (50 мм) | 20 дБ | Базове акустичне виконання |
| Продуктивність згоряння | Немає рейтингу вогнестійкості (стандарт) / B1 або B2 (вогнезахисний) | Стандартний EPS заборонений у пожежонебезпечних зонах |
1. Економічне рішення.Панелі EPS пропонують значні переваги в ціні порівняно з панелями з мінеральної вати та алюмінієвими стільниковими панелями, що робить їх економічним вибором для великих чистих приміщень.
2. Легкий і ефективний монтаж.Панель товщиною 50 мм важить приблизно 10 кг/м², що значно легше, ніж панелі з мінеральної вати такої ж товщини. Це зменшує витрати на транспортування та прискорює будівництво.
3. Хороша теплоізоляція.Панель товщиною 75 мм має коефіцієнт теплопередачі 0,442 Вт/(м²·K), що краще, ніж у панелей з мінеральної вати такої ж товщини.
4. Адекватна несуча здатність.Панель товщиною 75 мм витримує 2000 кг/м² під тиском вітру 2,5 кг/м², що відповідає структурним вимогам до стандартних перегородок.
5. Чітко визначена сфера застосування.Панелі підходять для загального чистого середовища, де не потрібна вогнестійкість, наприклад, цехи з електронними компонентами та підприємства харчової промисловості.
Серцевина EPS є горючою. Під час горіння він утворює токсичний дим і випари, а стандартний продукт не має рейтингу вогнестійкості. Застосовуються такі обмеження:
1.Стандартні панелі EPS заборонені в проектах чистих приміщень, які вимагають певних показників вогнестійкості, включаючи фармацевтичні майстерні GMP, операційні в лікарнях і заводи з виробництва електронних мікросхем.
2.Їх можна використовувати лише в тих місцях, де місцеві норми пожежної безпеки допускають використання матеріалів, які не є вогнезахисними.
3.Для проектів, які потребують вогнестійких панелей, слід вибрати такі альтернативи, як панелі з мінеральної вати для чистих приміщень (негорючі матеріали класу А) або панелі з оксисульфату магнію.
4.Якщо потрібен рейтинг вогнестійкості, слід розглядати лише панелі EPS з додаванням антипіренів, які пройшли випробування та сертифіковані як клас B1 або B2, і їх використання має відповідати місцевим нормам.
1.Загальне виробництво електроніки та цехи зі складання компонентів без особливих вимог щодо пожежної безпеки.
2.Харчові цехи та продовольчі склади в невисоких температурах.
3.Лікарняні коридори, роздягальні та некритичні зони медичного обслуговування.
4.Внутрішні перегородки та корпуси для стандартних промислових установок, таких як механічні та складальні цехи.
Панелі EPS легші та дешевші, і вони пропонують трохи кращу теплоізоляцію при тій же товщині. Проте панелі з кам’яної вати є негорючими матеріалами класу А і підходять для приміщень з вимогами щодо вогнестійкості, тоді як стандартні панелі з пінополістиролу не підходять. Вибір залежить від вимог пожежної безпеки та бюджету проекту.
У більшості випадків ні. Фармацевтичні майстерні GMP зазвичай вимагають негорючих панелей класу А. Навіть вогнестійкі панелі EPS класу В1 або В2 можуть не відповідати вимогам пожежної безпеки цих об’єктів. Зазвичай замість них рекомендуються панелі з кам’яної вати або оксисульфату магнію.
Панелі EPS слід зберігати в сухому закритому місці подалі від джерел займання, іскор і відкритого вогню. Їх слід захищати від прямих сонячних променів протягом тривалого часу, оскільки вплив УФ може погіршити облицювання та серцевину. Захисна ПВХ плівка повинна залишатися на місці до остаточного встановлення.
Ці панелі призначені для внутрішнього використання. Для зовнішнього застосування облицювальний матеріал і опорна конструкція повинні бути спеціально розроблені для зовнішніх умов, а пожежна безпека збірки повинна бути оцінена. Рекомендується проконсультуватися з виробником перед зовнішнім використанням панелей EPS.
Стандартний EPS не містить вогнезахисних добавок і не має вогнестійкості. Вогнезахисний EPS містить добавки, які уповільнюють поширення полум'я, і під час тестування може досягати класу B1 або B2. Однак навіть вогнезахисний EPS залишається горючим і його слід використовувати лише там, де це дозволено правилами пожежної безпеки.
Tianjin SENBO Building Materials Technology Co., Ltd. є виробником полістирольних панелей для чистих приміщень, паперових стільникових очисних панелей, звукопоглинальних панелей ручної роботи для чистих приміщень та інших металевих конвертів. Наша виробнича база розташована в зоні економічного розвитку Цзінхай, Тяньцзінь, Китай, оснащена автоматизованими виробничими лініями та чотириетапним процесом перевірки якості. Для отримання додаткової інформації про нашу фабрику, сертифікати, можливості тестування та посилання на проекти відвідайте нашПро нассторінка абозверніться до нашої команди інженерів.
