Панелі для чистих приміщень ручної роботи

Панелі для чистих приміщень ручної роботи, також відомі як композитні панелі ручної роботи, являють собою матеріали для корпусів, виготовлені шляхом ручного складання внутрішнього каркасу, а не безперервної виробничої лінії.Будівельні матеріали SENBOпостачає ці панелі для проектів чистих приміщень, які вимагають високої точності розмірів, рівності поверхні та щільного ущільнення швів.

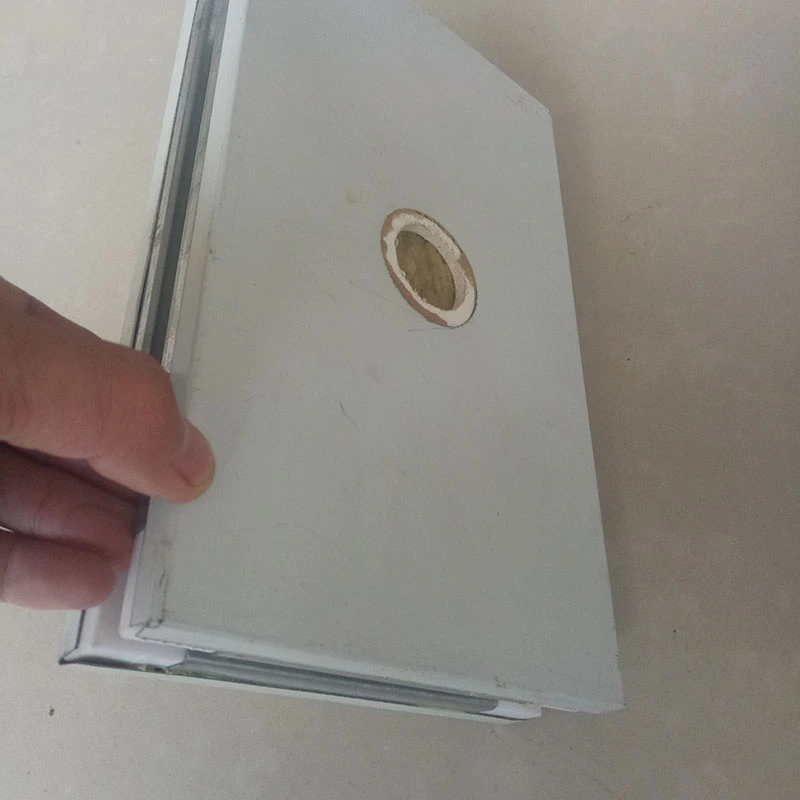

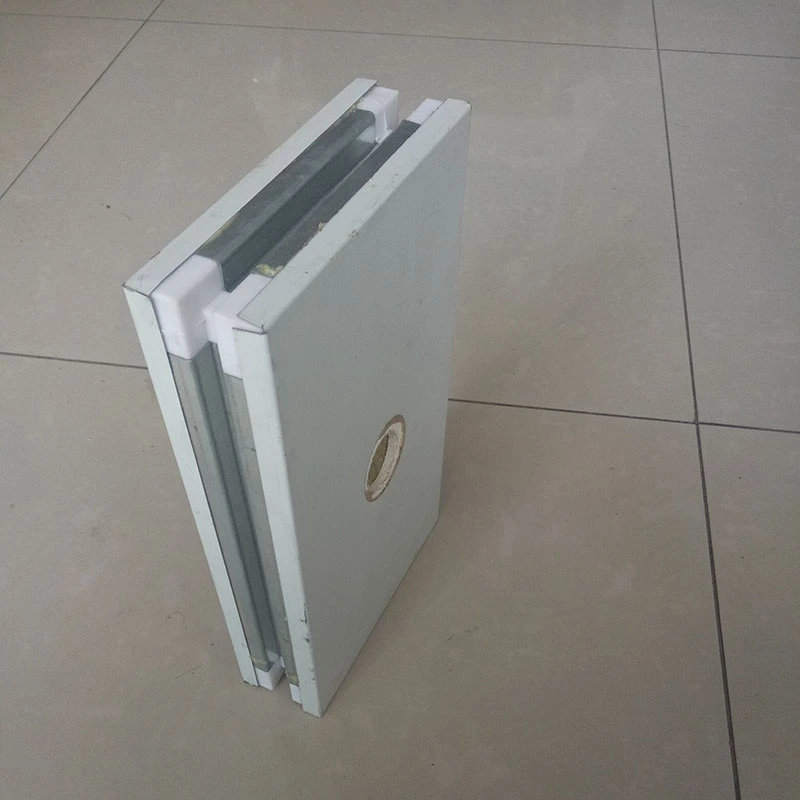

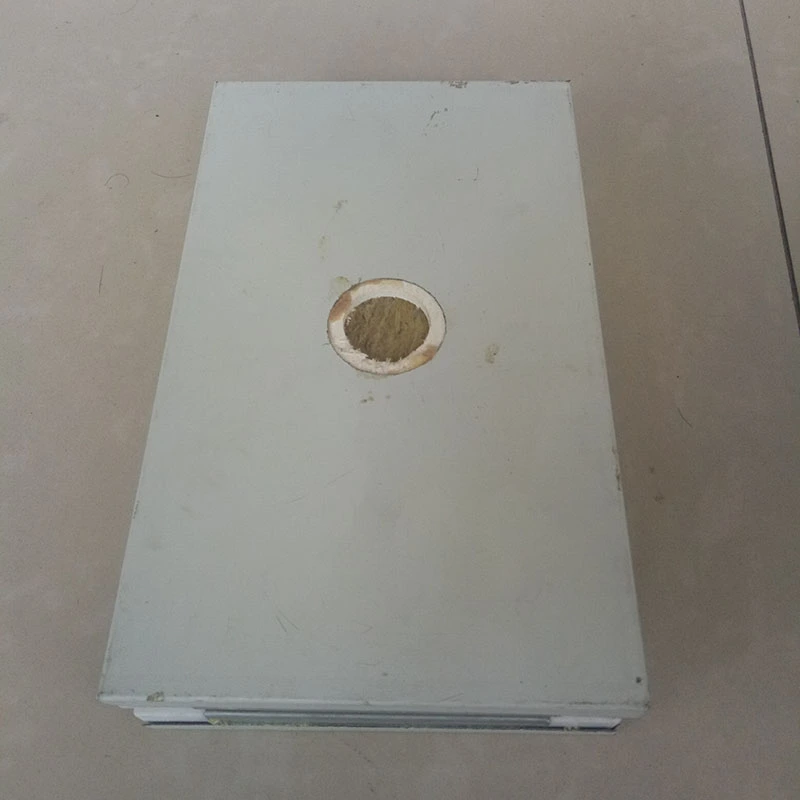

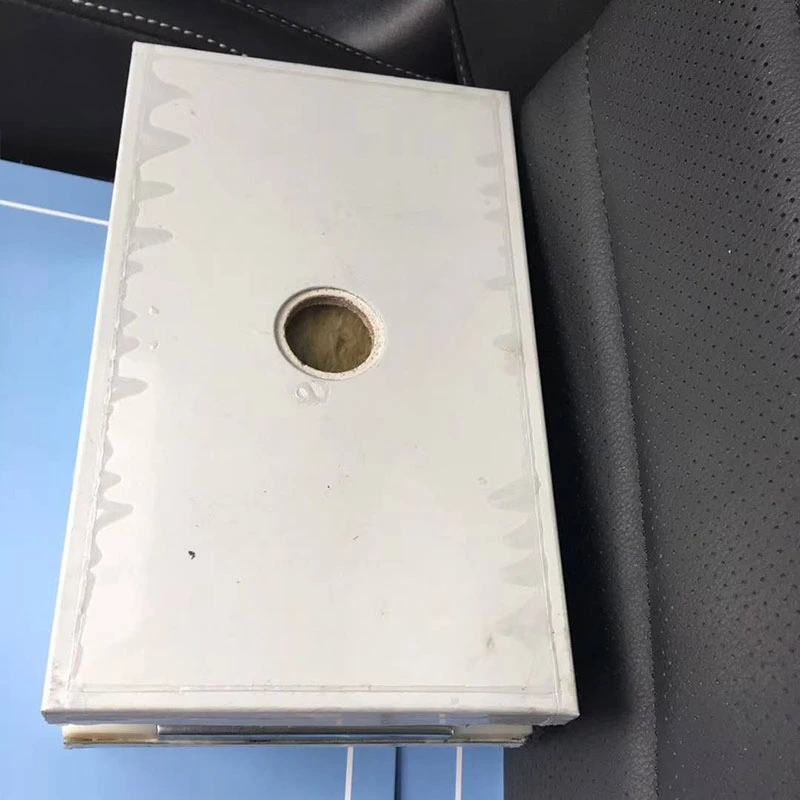

Панелі мають композитну сендвіч-структуру з металевими поверхнями з кольоровим покриттям для чистих приміщень з обох сторін (товщиною 0,4–0,8 мм, нержавіюча сталь доступна за запитом) і функціональним основним матеріалом. Периметр ущільнений каркасом з оцинкованої сталі. Ключовою відмінністю від панелей, виготовлених машинним способом, є ручний процес складання, що дозволяє більш жорстко контролювати вирівнювання рами та підгонку швів. Це робить панелі особливо придатними для середовищ із суворими вимогами до герметичності та естетики.

Доступні основні матеріали

Доступно кілька основних варіантів, кожен з яких вибирається відповідно до різних вимог щодо вогнестійкості, міцності та бюджету.

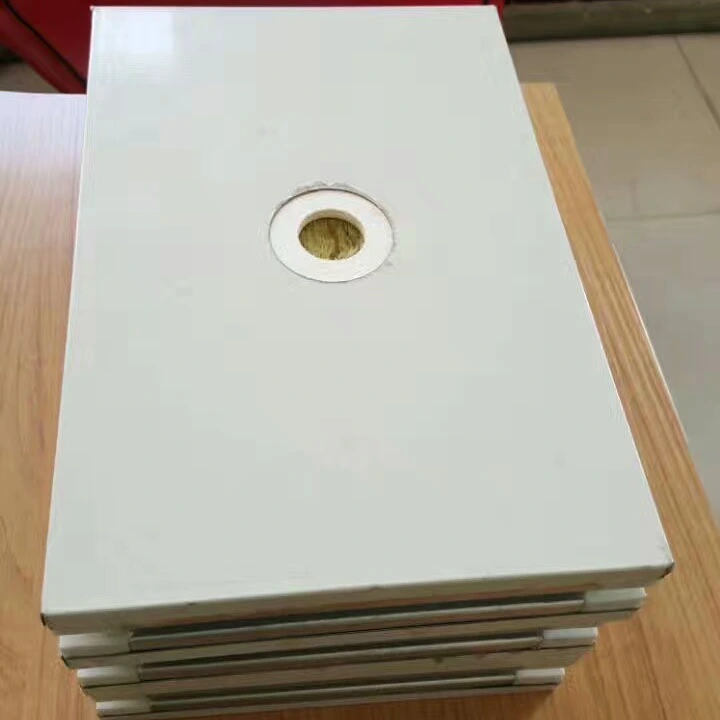

Кам'яна вата / скломагнієвий (MGO) композитний сердечник з кам'яної вати:Використовує гідрофобну кам’яну вату (щільність 100–140 кг/м³, теплопровідність ≤0,043 Вт/(м·К), гідрофобність ≥98%), ламіновану з одного або обох боків скломагнієвими плитами. Двостороння конфігурація MGO забезпечує найвищу вогнестійкість.

Ядро з оксисульфату магнію (MOS):Має вогнестійкість класу A1, водопоглинання ≤0,8% і стійкість до високих температур понад 1200°C. Він поєднує вогнестійкість і вологостійкість з легким профілем.

Ядро з кремнезему (модифікована кам'яна вата):Щільність становить приблизно 80 кг/м³, має клас горіння А та температуру вогнестійкості понад 1000°C.

Паперовий або алюмінієвий стільниковий сердечник:Легкий і високоміцний, підходить для застосувань з обмеженнями власної ваги або високими вимогами до площинності поверхні.

Розміри та способи підключення

Варіанти товщини панелей включають 50 мм, 75 мм і 100 мм, доступні налаштування від 30 мм до 200 мм. Стандартна ширина 980 мм і 1180 мм, а нестандартна ширина може бути виготовлена ​​на замовлення. Довжина стінових панелей досягає 6000 мм, тоді як довжина стельових панелей обмежена 3000 мм.

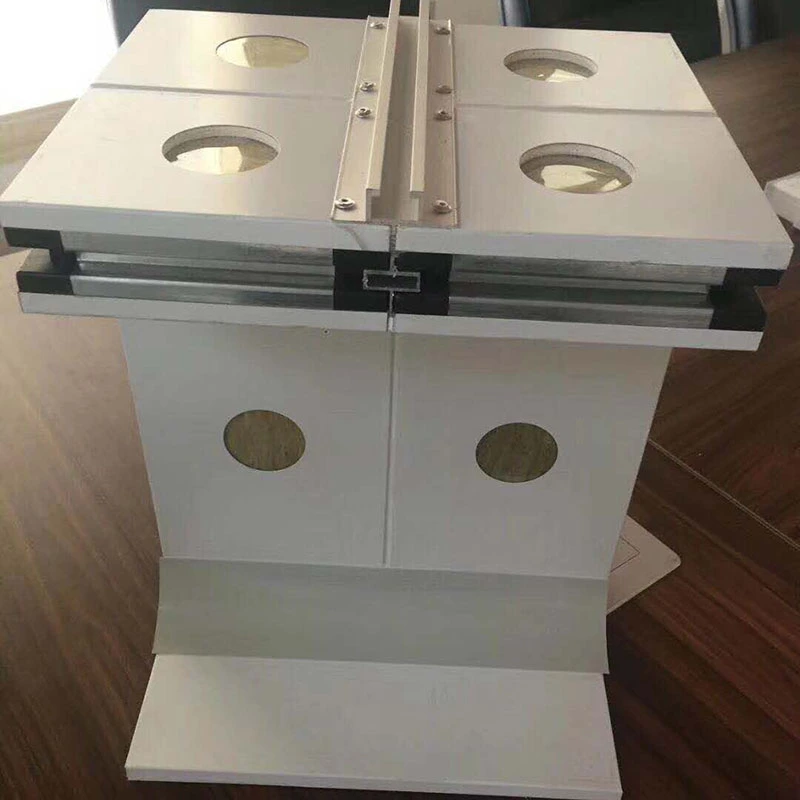

Методи з’єднання включають Н-профіль, шпунт, блокування та конфігурації з’єднань «три гнізда — один гніздо». Вибір залежить від послідовності встановлення, вимог до герметизації та від того, чи передбачається демонтаж у майбутньому.

Продукт відповідає стандартам GB/T 23932-2009 (теплоізоляційні сендвіч-панелі з металевим покриттям для будівель) і JC/T 2761-2023 (технічні вимоги до характеристик очищення декоративних панелей з функціями очищення).

Досвід проекту та протипожежна ефективність

Пожежна безпека є основним фактором у проектуванні чистих приміщень. Залежно від матеріалу сердечника, рейтинг продуктивності згоряння може досягати класу A або класу A1. Межі вогнестійкості залежать від конфігурації: панелі товщиною 50 мм з одним шаром MGO та кам’яною ватою витримують щонайменше 1 годину; 50 мм панелі з подвійними шарами MGO досягають не менше 2 годин; і 100 мм панелі з подвійними шарами MGO досягають не менше 4 годин. Панелі з оксисульфату магнію витримують високі температури понад 1200°C без виділення токсичного диму.

Для проекту New Era Health Industry New Park у Яньтаї (загальні інвестиції в 2 мільярди юанів, охоплюючи 278 300 м²) панелі з кам’яної вати з подвійним MGO були обрані ручної роботи для цеху з виробництва харчових добавок для здоров’я, цеху щоденного хімічного виробництва та науково-дослідного/випробувального центру. Загальна площа застосування склала приблизно 26 000 м². У проекті використано дугоподібний каркас із оцинкованої сталі товщиною 0,8 мм та спеціалізовані кутові системи. Проектна документація та фото надаються за запитом.

Структурні та механічні характеристики

Композитний армуючий шар MGO та оцинкована сталь по периметру забезпечують цим панелям вищу несучу здатність на вигин і ударостійкість, ніж панелі, виготовлені машинним способом. Випробування показали міцність на вигин щонайменше 0,5 кН/м² для стінових панелей і 1,2 кН/м² для стельових панелей, виміряна при прогині L₀/250.

Рівність поверхні підтримується на рівні 0,5 мм або вище, що відповідає суворим вимогам до обробки чистих приміщень і допомагає панелям залишатися рівними під час тривалого використання.

Волога, пліснява та теплові характеристики

Щільне металеве покриття та гідрофобна серцевина з мінеральної вати (водовідштовхувальна здатність ≥98%) запобігають поглинанню панелей вологою та утворенню цвілі в чистих приміщеннях із високою вологістю. Ядро з оксисульфату магнію має ступінь водопоглинання 0,8% або менше і не деформується після восьмигодинного занурення у воду. Композитний шар MGO додає додаткову вологостійкість і має природні антимікробні властивості.

Теплопровідність серцевини з мінеральної вати коливається від 0,035 до 0,043 Вт/(м·К) залежно від конкретного типу серцевини. Гідрофобна обробка допомагає підтримувати стабільні характеристики ізоляції в умовах постійної температури та вологості, зменшуючи споживання енергії системою ОВК.

Розбірність і можливість адаптації в майбутньому

Конструкція, зібрана вручну, дозволяє знімати та встановлювати окремі панелі без пошкоджень. Це корисно, коли необхідно перенести обладнання, налаштувати процеси або змінити конфігурацію простору після початкового будівництва. Панелі також можна налаштувати за допомогою вигнутих кутів, вбудованих каналів, попередньо вирізаних отворів та вбудованих вікон, що зменшує вторинну обробку на місці та допомагає підтримувати загальний вигляд системи чистих приміщень.

Технічні характеристики

Наступні параметри базуються на стандартному виробництві та відповідних стандартах випробувань. Звіти про випробування доступні за запитом.

Зауваження щодо вибору для застосування

Для фармацевтичних майстерень GMP і ліній виробництва вакцин:Панелі з кам’яної вати Double-MGO товщиною 100 мм часто вказуються для пожежонебезпечних зон, де потрібна 4-годинна оцінка. Підтвердьте, що основний матеріал і облицювання відповідають вимогам проекту щодо сумісності з чистотою та дезінфекцією.

Для чистих приміщень електроніки та напівпровідників:Легкі сердечники, такі як алюмінієві стільники, можуть бути розглянуті, якщо власна вага є проблемою. Переконайтеся, що площинність панелі відповідає вимогам рівномірності ламінарного потоку повітря.

Для харчових приміщень з високою вологістю:Сердечники MOS мають низьке водопоглинання та природні антимікробні властивості. Поєднуйте з облицюванням з нержавіючої сталі в місцях частого миття.

Для приміщень, які можна змінити:Виберіть спосіб з’єднання, який підтримує розбірність, наприклад, H-профіль або з’єднання з блокуванням. Це зменшує майбутні витрати на оновлення та зводить до мінімуму час простою під час змін макета.

Типові програми

1.Корпуси чистих приміщень високої пожежної безпеки для біофармацевтичних майстерень GMP, ліній виробництва вакцин і біологічних лабораторій.

2.Лікарняні операційні, палати інтенсивної терапії та фармацевтичні науково-дослідні лабораторії.

3.Чисті кімнати для електроніки та напівпровідників, заводи з виробництва мікросхем і майстерні точних приладів.

4.Корпуси для чистих приміщень харчової промисловості, молочних виробництв і центральних кухонь.

5.Чисті кімнати для виробництва літієвих батарей нової енергії та виробництва фотоелектричних модулів.

Часті запитання

1. Яка головна перевага панелей ручної роботи над панелями машинного виробництва для чистих приміщень?

Панелі ручної роботи забезпечують більш точний контроль над вирівнюванням внутрішньої рами та підгонкою з’єднань, що забезпечує кращу рівність поверхні та загальну жорсткість. Вони часто вказуються для чистих приміщень високого класу, де герметичність і несуча здатність є критичними. Машинно виготовлені панелі є більш економічними і можуть бути достатніми для стандартних застосувань.

2. Який основний матеріал слід вибрати для 4-годинної вогнестійкої стіни?

Для 4-годинної вогнестійкості рекомендованою конфігурацією є панель товщиною 100 мм із двосторонніми плитами з оксиду магнію та серцевиною з мінеральної вати. Це було перевірено до 4-годинного обмеження. Уточніть у інженера з пожежної безпеки проекту, що зазначена збірка відповідає вимогам місцевого законодавства.

3. Чи можна розібрати панно ручної роботи та використати повторно?

так Розбірна конструкція дозволяє знімати та встановлювати окремі панелі без пошкоджень. Це особливо корисно в чистих приміщеннях, де змінюється розташування обладнання або де планується майбутнє розширення. Вибір способу підключення впливає на зручність демонтажу.

4. Як МОП-сердечники відрізняються від вологостійкості сердечників з мінеральної вати?

Обидві жили вологостійкі. Сердечники MOS мають ступінь водопоглинання 0,8% або менше і не деформуються після тривалого занурення. Серцевини з мінеральної вати покладаються на гідрофобну обробку для досягнення водовідштовхувальних властивостей щонайменше 98%. Для надзвичайно вологих середовищ MOS може бути кращим вибором; для більшості застосувань у чистих приміщеннях будь-яке ядро ​​працює добре, якщо належним чином запечатано.

5. Які варіанти налаштування доступні для панелей ручної роботи?

Налаштування включає нестандартну товщину (30–200 мм), спеціальну ширину, вигнуті кути, вбудовані канали, попередньо вирізані отвори та вбудовані вікна. Ці опції допомагають зменшити вторинну обробку на місці та зберегти візуальну цілісність чистого приміщення. Індивідуальні замовлення залежать від мінімальної кількості та збільшених термінів виконання.
