Панелі для чистих приміщень з нержавіючої сталі

Панелі чистих приміщень з нержавіючої сталі, також відомі як панелі очищення, являють собою сендвіч-панелі, виготовлені за допомогою композитного процесу.Будівельні матеріали SENBOпостачає ці панелі для контрольованих середовищ у фармацевтичній, медичній, електронній та харчовій промисловості, зосереджуючись на сумісності матеріалів і довгостроковій продуктивності.

Панелі складаються з металевих облицювальних матеріалів і функціональної серцевини. Варіанти облицювання включають сталь з кольоровим покриттям, нержавіючу сталь, алюмінієвий сплав і титано-цинковий сплав із типовою товщиною 0,4–0,8 мм. Поверхневі покриття включають PE (поліестер), PVDF (фторвуглець) і HDP (високоміцний поліестер). Облицювальні матеріали розроблені таким чином, щоб досягти коефіцієнта відбиття світла 0,6–0,8, що допомагає підтримувати стабільні умови освітлення всередині чистого приміщення.

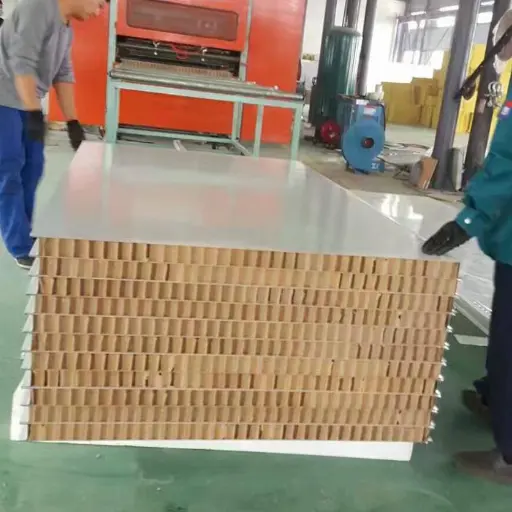

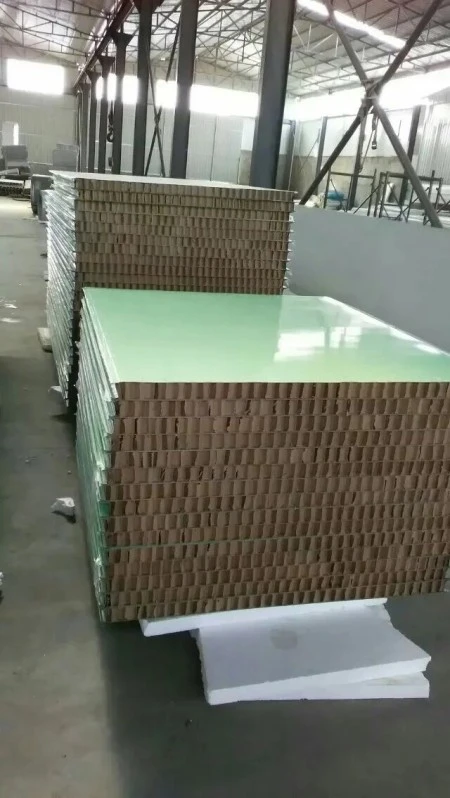

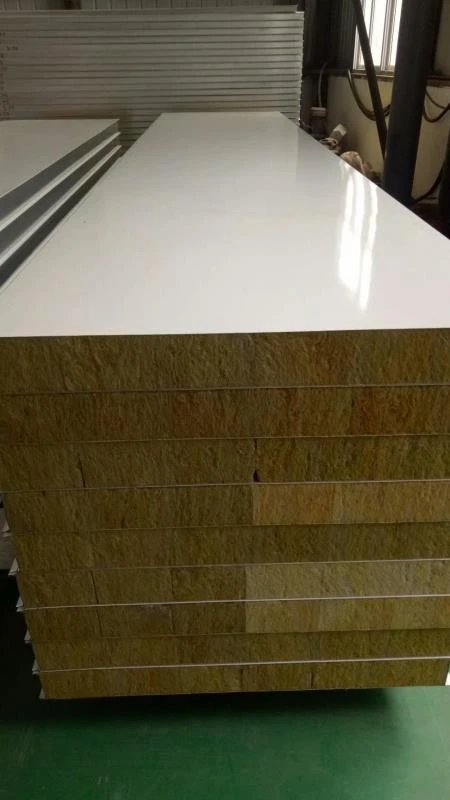

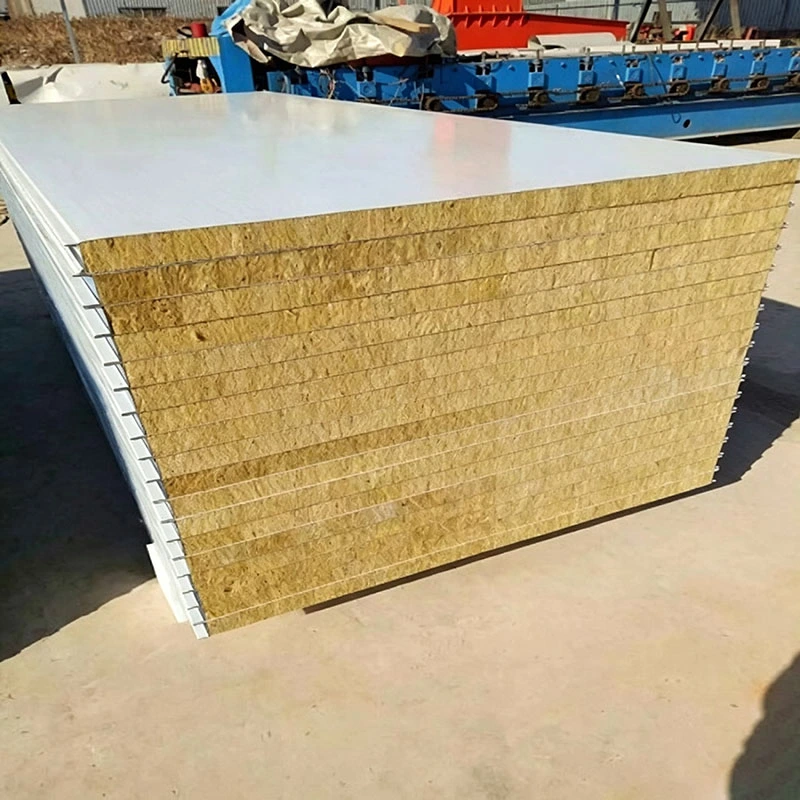

Для продуктів з антимікробною функціональністю антимікробні агенти включені в покриття. Ці засоби призначені для пригнічення росту поширених патогенних бактерій, таких як Staphylococcus aureus, Escherichia coli та Pseudomonas aeruginosa. Основний матеріал вибирається на основі вогнестійкості, вимог до міцності та функціональних потреб, із варіантами, включаючи кам’яну вату, скло-магнієву кам’яну вату, алюмінієві стільники, паперові стільники, оксисульфат магнію, модифіковану кремнієм кам’яну вату та гіпс.

Порівняння основного матеріалу

У наведеній нижче таблиці порівнюються основні властивості трьох основних матеріалів, які зазвичай використовуються для панелей товщиною 50 мм. Усі значення базуються на стандартних конфігураціях лабораторних тестів; фактичні характеристики можуть відрізнятися в залежності від конструкції панелі та умов монтажу.

Значення вогнестійкості відносяться до панелі товщиною 50 мм у стандартній конфігурації стіни, перевіреної згідно з відповідним методом випробувань на вогнестійкість. Звіти про випробування доступні за запитом.

Розміри та конструктивні форми

Стандартна ширина панелей становить 980 мм і 1180 мм для типів з центральним з’єднанням і 950 мм і 1150 мм для типів зі пазом і гребнем. Варіанти товщини 50 мм, 75 мм, 100 мм і 150 мм з можливістю індивідуального налаштування. Довжина стінових панелей коливається від 100 мм до 9000 мм, а стельових панелей – від 100 мм до 3500 мм.

Використовуються дві основні структурні форми. «Коробчаті» панелі з центральним з’єднанням мають попередньо вбудовані Z-подібні оцинковані сталеві кромки з усіх чотирьох сторін і з’єднані за допомогою Н-подібних алюмінієвих профілів. У шпунтованих панелях використовується блокуюче з’єднання «папа-мама», що забезпечує більш щільне ущільнення з’єднання. Вибір між цими формами залежить від необхідного зовнішнього вигляду шва, герметизації та послідовності монтажу.

Вимоги до продуктивності в різних галузях

1. Фармацевтичні чисті приміщення: навантаження на стелю та стійкість до дезінфекції

Відповідно до Кодексу проектування фармацевтичних чистих приміщень (GB 50457-2019), перегородкові системи повинні витримувати перепад тиску 100 Па, а стельові системи повинні мати несучу здатність не менше 120 кг/м². У майстернях GMP і на лініях виробництва вакцини поверхні панелей також повинні бути стійкі до дії кислот, лугів, сольового спрею та стерилізаторів, таких як випарований перекис водню (VHP). Це забезпечує тривалий термін служби при частих протоколах дезінфекції.

2. Лікарняні операційні: антимікробні та гладкі поверхні

Медичні чисті приміщення, такі як операційні та відділення інтенсивної терапії, вимагають щільних гладких поверхонь панелей із герметичними швами для запобігання накопиченню пилу та розвитку бактерій. Наприклад, у деяких проектах операційної призначено антимікробні панелі чистих приміщень для підтримки середовища з низьким вмістом мікробів. Неорганічні панелі з попереднім покриттям із підкладками з силікатного кальцію та поліефірними поверхневими покриттями є одним із варіантів для цих вимогливих налаштувань, зазвичай доступних у вигляді листів 1220 × 2440 × 6 мм.

3. Чисті приміщення харчової промисловості: відповідність гігієні

Об’єкти харчової промисловості та центральні кухні повинні відповідати антимікробним вимогам і вимогам щодо захисту від цвілі відповідно до GB 50687-2011. Панелі чистих приміщень у таких середовищах повинні витримувати часте очищення та підтримувати гігієнічну виробничу зону. Гладкі непористі поверхні спрощують санітарну обробку та знижують ризик забруднення.

4. Електронні чисті приміщення: антистатичні та розбірні системи

Відповідно до стандарту GB 50472-2008 для виробництва мікросхем і панелей дисплеїв пред’являються спеціальні антистатичні вимоги. У основних виробничих зонах рекомендуються розбірні системи перегородок, що не містять силікону, щоб забезпечити доступ до обладнання та налаштування процесу без утворення забруднення частинками.

5. Лабораторне середовище: хімічна стійкість і контроль пилу

Лабораторні чисті зони вимагають стінових поверхонь, які стійкі до хімічних реагентів і залишаються стабільними протягом тривалого часу. Панелі, з’єднані алюмінієвими профілями та безшовною конструкцією, допомагають зберегти цілісність з’єднань і запобігають накопиченню пилу. Деякі великі лабораторні проекти використовували цей тип панелей для зовнішнього облицювання стін, де хімічна стійкість є важливою.

Зведення технічних даних

Наступні параметри базуються на стандартному виробництві та відповідних стандартах випробувань. Звіти про випробування та сертифікати доступні за запитом. Перегляньте фактичний звіт про випробування для конкретної стандартної версії та тестової конфігурації.

Виробництво та контроль якості

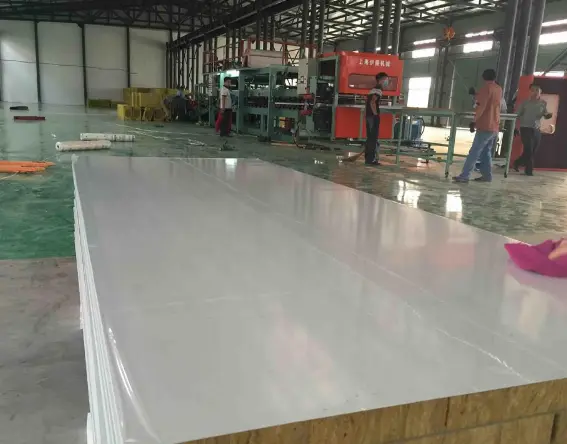

Будівельні матеріали SENBO виробляє панелі для чистих приміщень на автоматизованих виробничих лініях. Виробничий процес включає в себе підготовку металевого облицювання, вирізання та розміщення серцевини, нанесення клею, гаряче пресування, запечатування країв та остаточну обробку. Перед відправленням кожна партія перевіряється на точність розмірів, рівність поверхні, міцність з’єднання та якість покриття.

Наша група контролю якості виконує вхідний контроль рулонів сталі та матеріалів серцевини, перевірки під час ламінування та остаточну перевірку готових панелей. Звіти про випробування ефективності згоряння, теплопровідності та інших ключових параметрів можуть бути надані разом із поставками.

Контрольний список специфікації проекту

Щоб підготувати точну пропозицію, будь ласка, надайте наступну інформацію у своєму запиті:

1.Застосування панелей: настінна або стельова система.

2.Необхідна товщина і ширина панелі.

3.Облицювальний матеріал і товщина.

4.Перевага основного матеріалу (кам’яна вата, скломагнієва кам’яна вата, алюмінієві стільники тощо).

5.Вимоги щодо вогнестійкості (клас A, B1 або спеціальна тривалість вогнестійкості).

6.Класифікація чистих приміщень або промисловий стандарт (фармацевтика, електроніка, харчові продукти тощо).

7.Вимоги до антистатики (за наявності).

8.Хімічний вплив або протоколи дезінфекції (наприклад, VHP, на основі хлору).

9.Вимоги до навантаження на стелю (за наявності).

10.Перевага типу з’єднання: центральне з’єднання або шпунт.

11.Вимоги до дверей, вікон або отворів.

12.Місцезнаходження проекту та орієнтовна кількість.

Типові області застосування

1.Чисті системи перегородок і стель для біофармацевтичних майстерень GMP і ліній виробництва вакцин.

2.Огороджувальні конструкції для лікарняних операційних, відділень інтенсивної терапії та ізоляторів із негативним тиском.

3.Чисті кімнати для виробництва електроніки, напівпровідників і мікросхем.

4.Системи огороджень для чистих приміщень харчової промисловості, молочних заводів і центральних кухонь.

5.Лабораторні чисті зони, виробництво точних інструментів і аерокосмічне чисте середовище.

Поширені запитання покупців

1. Як вибрати між панелями з центральним з’єднанням і шпунтованими панелями?

Панелі з центральним з’єднанням використовують H-подібні алюмінієві профілі та мають рівну суцільну поверхню. У шпунтованих панелях використовуються кромки, що з’єднуються між собою, що забезпечує більш щільне ущільнення, і їх часто віддають перевагу там, де цілісність з’єднання є критичною. Рішення залежить від вимог до герметизації, послідовності монтажу та естетичних переваг.

2. Яка інформація потрібна, щоб указати панель чистих приміщень для пропозиції?

Please provide the panel application (wall or ceiling), thickness, width, facing material, core material, fire rating requirement, cleanroom classification, any antistatic or chemical resistance needs, connection type, and project location. Детальний контрольний список наведено вище.

3. Як товщина панелі та щільність серцевини впливають на навантажувальну здатність стелі?

Більша товщина панелі та щільність серцевини зазвичай збільшують жорсткість на згин і здатність навантажувати. Для фармацевтичних стель часто потрібна навантажувальна здатність не менше 120 кг/м². Наша команда інженерів може допомогти вибрати конфігурацію, яка відповідає вашим конкретним умовам прольоту та навантаження.

4. Які тестові документи можна надати разом із панелями для чистих приміщень?

Ми можемо надати звіти про випробування характеристик горіння (GB 8624), вогнестійкості, теплопровідності, здатності до згинання та антимікробної ефективності (якщо застосовно). Також доступні сертифікати матеріалів для сталевих облицювальних матеріалів і основних матеріалів. Під час замовлення вказуйте вимоги до документів.

5. Чи можна використовувати ту саму конфігурацію панелей як для настінних, так і для стельових систем?

У багатьох випадках той самий тип панелі можна використовувати для стін і стелі, але максимальна довжина стельових панелей зазвичай коротша (3500 мм), щоб контролювати прогин. Для стельових панелей також може знадобитися більша міцність на вигин. Наша технічна команда може підтвердити, чи одна конфігурація відповідає обом програмам.
