Звукопоглинальні панелі для чистих приміщень ручної роботи

Звукопоглинальні панелі ручної роботи для чистих приміщень мають подвійне призначення. Вони зберігають функції чистого корпусу стандартних панелей для чистих приміщень, а також забезпечують акустичний контроль через перфоровану поверхню та звукопоглинальну серцевину.Будівельні матеріали SENBOпостачає ці панелі для проектів, які потребують як контрольованого середовища, так і зменшення шуму.

Конструкція панелей і варіанти матеріалів

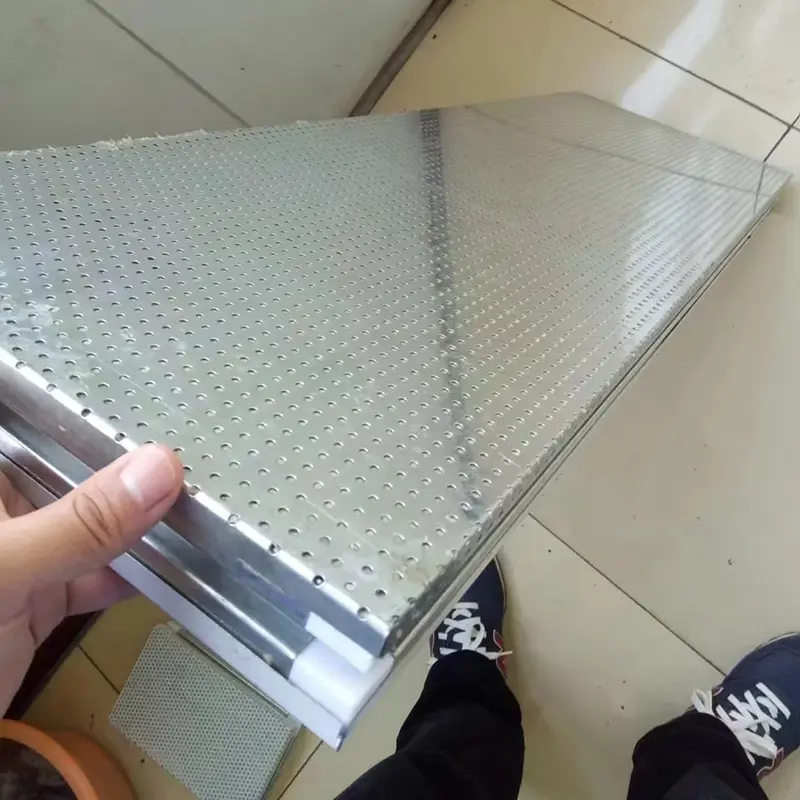

У звукопоглинаючих панелях для чистих приміщень ручної роботи використовується композитна сендвіч-структура. Зовнішній шар являє собою пористу металеву панель із сталі з кольоровим покриттям, оцинкованої сталі або нержавіючої сталі. Його обробляють за допомогою прецизійного перфораційного обладнання, а діаметр отворів і відстань можна налаштувати відповідно до вимог акустичного дизайну.

Середній шар являє собою звукопоглинальну основу, як правило, з кам’яної вати або скловати. Його поверхня покрита вогнестійким нетканим матеріалом або вогнестійкою склотканиною для запобігання осипання волокон. Задній шар - це суцільний герметичний металевий лист. Краї закріплені холоднотягнутими профілями з алюмінієвого сплаву та скріплені в готову панель.

Схеми перфорації включають щілинну перфорацію або перфорацію по всій поверхні, залежно від акустичних вимог. Типова специфікація використовує діаметр отвору 3 мм і відстань між отворами 6 мм. Стандартна ширина панелей коливається від 980 мм до 1180 мм, з можливістю налаштування для нестандартних розмірів. Варіанти товщини основного матеріалу варіюються від 50 мм до 200 мм, а товщина сталевого листа регулюється від 0,4 мм до 1,5 мм.

Варіанти облицювання включають кольорову сталь (із покриттями, такими як поліестер, PVDF, SMP або HDP), оцинковану сталь та нержавіючу сталь. Кольори можна налаштувати відповідно до стандартів RAL, щоб відповідати архітектурним і декоративним вимогам.

Перевірені робочі характеристики

1. Акустичні характеристики: звукоізоляція 35 дБ

Акустичні характеристики цих панелей визначаються композиційною структурою перфорованого облицювання та звукопоглинальної серцевини. Звукові хвилі проходять через отвори в пористу волокнисту серцевину, де тертя та в’язкі ефекти між волокнами перетворюють звукову енергію в тепло, досягаючи звукопоглинання та зменшення шуму.

Тестування показало, що панель товщиною 100 мм із сталевим покриттям товщиною 1,0 мм і щільністю кам’яної вати 120 кг/м³ досягає показника звукоізоляції 35 дБ. Акустичні характеристики перевірені відповідно до GB/T 20247 «Акустика: вимірювання звукопоглинання в ревербераційній кімнаті». Коефіцієнт шумозаглушення (NRC) розраховується як середнє арифметичне коефіцієнтів звукопоглинання в октавних діапазонах 250 Гц, 500 Гц, 1000 Гц і 2000 Гц. NRC 0,5 або вище вказує на кваліфікований звукопоглинальний матеріал.

2. Вогнестійкість: негорючий матеріал класу A

Серцевина з кам’яної вати – це неорганічний волокнистий матеріал, класифікований як негорючий матеріал класу А. З щільністю серцевини щонайменше 120 кг/м³ для кам’яної вати або 64 кг/м³ для скловати матеріал не горить, не плавиться і не капає під дією вогню, і не виділяє токсичного диму. Це відповідає обов’язковим вимогам протипожежної безпеки для матеріалів, що огороджують чисті приміщення та громадські будівлі, згідно з Кодексом протипожежного проектування будівель.

3. Теплоізоляція: Теплопровідність ≤0,043 Вт/(м·К)

Завдяки теплопровідності не більше 0,043 Вт/(м·К) серцевина з мінеральної вати забезпечує теплоізоляцію, а також звукопоглинання. Це допомагає зменшити передачу тепла між внутрішнім і зовнішнім середовищем і зменшити споживання енергії.

4. Чистота: щільна поверхня без волокон

Поверхня панелі гладка і рівна, з щільними безшовними швами, які не притягують пил і мікроорганізми. Звукопоглинальний сердечник облицьований вогнезахисним флізеліном або вогнетривким склотканиною. Це ефективно запобігає осипанню волокон кам’яної або скловати та підтримує стандарти гігієни для чистих приміщень.

5. Жорсткість конструкції: переваги конструкції ручної роботи

Для каркаса по периметру використовуються профілі з холоднотягнутого алюмінієвого сплаву, що надає цим панелям ручної роботи вищу загальну жорсткість і несучу здатність на вигин порівняно з панелями машинного виробництва. Шпунтовані з’єднання заповнені пінополіуретаном, що підвищує цілісність конструкції, запобігаючи деформації з’єднань і витоку води.

Технічні характеристики

Наступні параметри базуються на стандартному виробництві та відповідних випробуваннях. Доступна настройка.

Основні характеристики та практичні переваги

1. Перевірені акустичні характеристики.Композитна структура з перфорованої облицювання та пористого сердечника забезпечує звукопоглинання та зниження шуму. Панель товщиною 100 мм забезпечує звукоізоляцію 35 дБ, перевірено відповідно до GB/T 20247.

2. Клас пожежної безпеки А.Серцевина з кам’яної вати є негорючою та не виділяє токсичних випарів під час дії вогню, що відповідає вимогам пожежної безпеки для чистих приміщень і громадських будівель.

3. Ущільнення країв ручної роботи для структурної надійності.Рама з холоднотягнутого алюмінієвого сплаву по периметру та наповнені поліуретаном шпунтові з’єднання запобігають деформації та просочуванню води, забезпечуючи чудову жорсткість порівняно з панелями, виготовленими машинним способом.

4. Волоконний контейнер для чистоти.Облицювання з вогнезахисного нетканого матеріалу або вогнестійкої склотканини запобігає осипанню волокон, збалансовуючи звукопоглинання з вимогами гігієни.

5. Налаштування матеріалу та кольору.Варіанти включають сталь з кольоровим покриттям, оцинковану сталь і нержавіючу сталь із покриттями PE, PVDF, SMP або HDP і стандартними кольорами RAL.

Проектування та встановлення

Для акустичного оформлення:Швидкість перфорації та щільність серцевини безпосередньо впливають на коефіцієнт шумозаглушення. Попрацюйте з консультантом з акустики, щоб вибрати відповідний малюнок перфорації та матеріал сердечника для цільового діапазону частот.

Для застосування в чистих приміщеннях:Переконайтеся, що облицювальний матеріал і герметизація швів відповідають необхідному класу чистоти. Облицювання з нержавіючої сталі рекомендується для приміщень з частим миттям або хімічним впливом.

Для вогнестійких вузлів:Переконайтеся, що товщина панелі та щільність серцевини відповідають необхідному рейтингу вогнестійкості. Рейтинг класу A стосується серцевини з мінеральної вати; загальна продуктивність складання залежить від деталей установки.

Під час встановлення:Використовуйте відповідне підйомне обладнання, щоб уникнути пошкодження перфорованої поверхні. Переконайтеся, що з’єднання шпунт і паз правильно вирівняні та заповнені поліуретановою піною. Захистіть плівку ПВХ до остаточного очищення.

Де використовуються ці панелі

1.Приміщення зі спеціальними акустичними вимогами, як-от безехові камери, звукоізоляційні кімнати та студії звукозапису.

2.Шумозахисні бар'єри для зниження шуму транспорту вздовж автомобільних доріг, залізниць і метро.

3.Контроль навколишнього шуму для громадських будівель, таких як стадіони, театри та транспортні вузли.

4.Контроль шуму для промислового виробничого обладнання та загального заводського середовища.

5.Зони в чистих приміщеннях або очисних спорудах, які вимагають певних акустичних характеристик.

Часті запитання

1. How do these panels combine acoustic control with cleanroom functionality?

У панелях використовується перфороване металеве покриття, яке дозволяє звуковим хвилям проникати в звукопоглинальну серцевину, тоді як герметичний задній шар і гладка поверхня зберігають чистоту та герметичність, необхідні для чистих приміщень. Серцевина покрита нетканим матеріалом, щоб запобігти випаданню волокон, які інакше забруднювали б чистий простір.

2. Яка різниця між серцевиною з мінеральної вати та скловати щодо акустичних характеристик?

Обидва матеріали є пористими та ефективно поглинають звук. Кам'яна вата зазвичай має вищу щільність (≥120 кг/м³) і забезпечує кращу вогнестійкість і звукоізоляцію на низьких частотах. Скловата легша і може використовуватися там, де важлива вага, але зазвичай має дещо нижчу щільність (≥64 кг/м³). Вибір залежить від конкретних акустичних і протипожежних вимог.

3. Чи можна налаштувати малюнок перфорації для певних частот?

так Діаметр отвору, відстань і малюнок перфорації (з прорізами або повною поверхнею) можна налаштувати відповідно до певних частотних діапазонів. Менша діафрагма та ближчий відстань зазвичай покращують поглинання високих частот, тоді як для низьких частот можуть знадобитися більші отвори. Консультанти з акустики допоможуть визначити оптимальну конфігурацію.

4. Чи підходять ці панелі для зовнішніх шумозахисних бар'єрів?

Так, але для зовнішнього застосування облицювальний матеріал і покриття слід вибирати з урахуванням довговічності зовнішнього середовища. Рекомендується кольорова сталь із покриттям PVDF або нержавіюча сталь. Краї та стики панелей повинні бути герметизовані для запобігання проникненню води, а опорна конструкція повинна бути розрахована на вітрове навантаження.

5. Як очистити панелі без шкоди для акустичних характеристик?

Гладке непористе покриття можна чистити м’якими миючими засобами та м’якою тканиною. Уникайте абразивних засобів для чищення, які можуть подряпати поверхню або пошкодити перфорацію. Якщо захисна плівка з ПВХ все ще на місці, її слід видалити після встановлення та остаточного очищення.
