Паперові стільникові панелі для чистих приміщень

Паперові стільникові панелі для чистих приміщень — це легкі композитні панелі, розроблені для камер із контрольованим середовищем.Будівельні матеріали SENBOпостачає ці панелі для проектів чистих приміщень, які надають пріоритет зменшеному структурному навантаженню та екологічній ефективності.

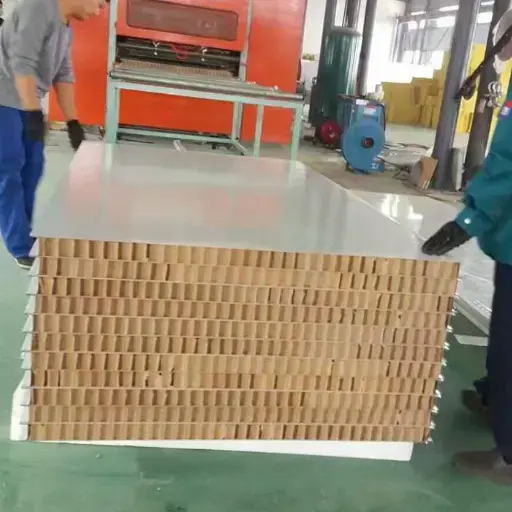

У панелі використовується композитна сендвіч-структура. Облицювання виготовляються зі сталі з кольоровим покриттям, оцинкованої сталі або нержавіючої сталі товщиною 0,3–1,0 мм, яка налаштовується відповідно до вимог проекту. Серцевиною є вогнестійкий паперовий стільник, а краї герметизуються холоднотягнутими профілями перед тим, як збірку скріплять у остаточну панель.

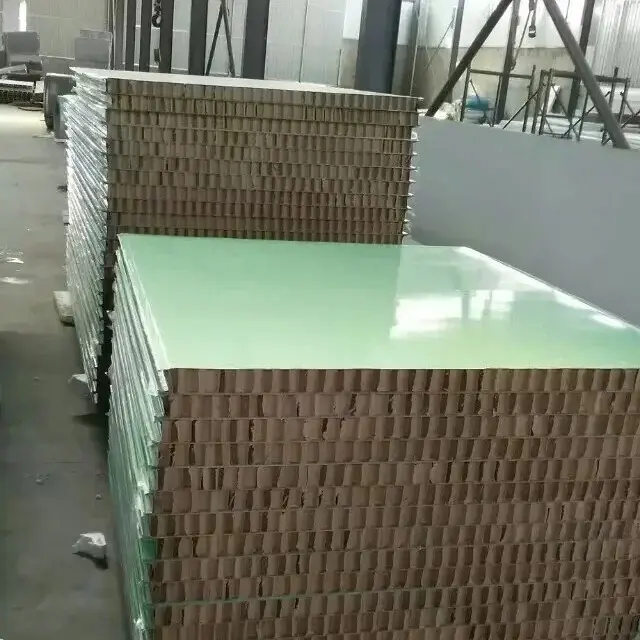

Стільниковий стрижень виготовляється з натуральної деревної целюлози, обробленої в гофровану форму та скріпленої водостійким клеєм для утворення шестикутної структури. Ця конструкція забезпечує структурну підтримку, зберігаючи легкість панелі. Щільність серцевини становить від 20 до 42 кг/м³, а міцність на стиск – від 1,5 до 5,0 МПа.

Доступні розміри та способи підключення

Стандартна товщина панелей становить 50 мм, 75 мм і 100 мм, доступна індивідуальна товщина від 35 мм до 250 мм. Стандартна ширина включає 950 мм, 980 мм, 1150 мм і 1180 мм. Довжина стінових панелей може досягати 9000 мм, а стельових – 4000 мм.

Для різних сценаріїв монтажу доступні кілька методів з’єднання: гребінь і паз, центральний алюмінієвий профіль, з’єднання «мама-мама» та конфігурації «три гнізда-один гніздо».

Перевірені дані про продуктивність

1. Вогнестійкість: клас B1 і рейтинг ≥60 хвилин

Вогнестійкість перевірена Національним центром контролю якості та випробувань вогнестійких будівельних матеріалів відповідно до GB 8624-1997, що відповідає класу B1 (вогнестійкість). Кисневий індекс становить не менше 44,2%, що перевищує стандартні вимоги класу B1.

На відміну від полістирольних сердечників, які тануть і капають під дією вогню, паперовий стільниковий сердечник обвуглюється без горіння та не виділяє токсичних речовин. Панель товщиною 100 мм забезпечує вогнестійкість не менше 60 хвилин.

2. Теплоізоляція: провідність ≤0,048 Вт/(м·К)

Пориста стільникова структура забезпечує ефективну теплоізоляцію. З виміряною теплопровідністю не більше 0,048 Вт/(м·К) панель зменшує теплообмін між внутрішнім і зовнішнім простором. Цю продуктивність можна порівняти з панелями з мінеральної вати для чистих приміщень такої ж товщини, але вага панелі становить лише 60–70 %.

3. Механічні властивості: міцність на стиск 1,5–5,0 МПа

Гексагональна стільникова структура забезпечує гарну міцність на стиск і розтягування. Виміряна міцність на стиск становить від 1,5 до 5,0 МПа, перевершуючи серцевини з пінопласту аналогічної щільності. Холоднотягнутий крайовий каркас додатково покращує загальну жорсткість і здатність витримувати навантаження на згин. Ці властивості підтримують такі застосування, як підвісні стелі на заводах електроніки та перегородки у фармацевтичних майстернях.

4. Легка конструкція: зменшене структурне навантаження

З щільністю серцевини 20–42 кг/м³ паперові стільникові панелі важать приблизно на 60–70% менше, ніж панелі з мінеральної вати такої ж товщини. Це особливо корисно для систем підвісних стель і перегородок у високих чистих приміщеннях, оскільки це зменшує навантаження на основну конструкцію та може зменшити витрати на фундамент.

5. Екологічний профіль: відновлювані та перероблені

Серцевина виготовлена ​​з натуральної деревної целюлози, а процес виробництва є енергоефективним. Панелі не містять токсичних компонентів і не виділяють шкідливих речовин під час використання. Після закінчення терміну служби панелі підлягають повній переробці.

6. Інженерні програми чистих приміщень

Паперові стільникові панелі чистих приміщень використовувалися в кількох чистих приміщеннях:

Операційні лікарні:Стінові та стельові системи забезпечують чисте середовище з щільною, гладкою поверхнею та герметичними з’єднаннями, що запобігає розвитку бактерій.

Виробництво електроніки та мікросхем:Легкі панелі використовуються для стель і перегородок, де менша вага спрощує установку над головою.

Фармацевтичні семінари GMP:Панелі відповідають вимогам до чистоти та ізоляції, а вогнестійкість класу B1 забезпечує безпеку виробництва.

Харчові підприємства:Стіни та перегородки легко миються, вологостійкі, не забруднені.

Технічні характеристики

Наступні параметри базуються на стандартному виробництві та відповідних випробуваннях. Доступна настройка.

Основні характеристики та практичні переваги

1. Пожежна безпека класу B1 без токсичного диму.Ядро досягає класу B1 і обвуглюється, а не горить. Кисневий індекс щонайменше 44,2% забезпечує чіткий запас міцності порівняно з полістирольними матеріалами сердечника.

2. Легкий з достатньою міцністю.Щільність серцевини становить лише 20–42 кг/м³, що приблизно на 60–70 % легше, ніж панелі з мінеральної вати. Міцність на стиск 1,5–5,0 МПа підтримує стелі та перегородки в чистих приміщеннях.

3. Тепло- та звукоізоляція.Теплопровідність 0,048 Вт/(м·К) або менше забезпечує ізоляційні характеристики, тоді як стільникова структура також сприяє зменшенню звуку.

4. Відновлювані та перероблені матеріали.Ядро деревної целюлози є відновлюваним, а панелі підлягають повторній переробці після закінчення терміну служби. Під час використання не виділяється шкідливих викидів.

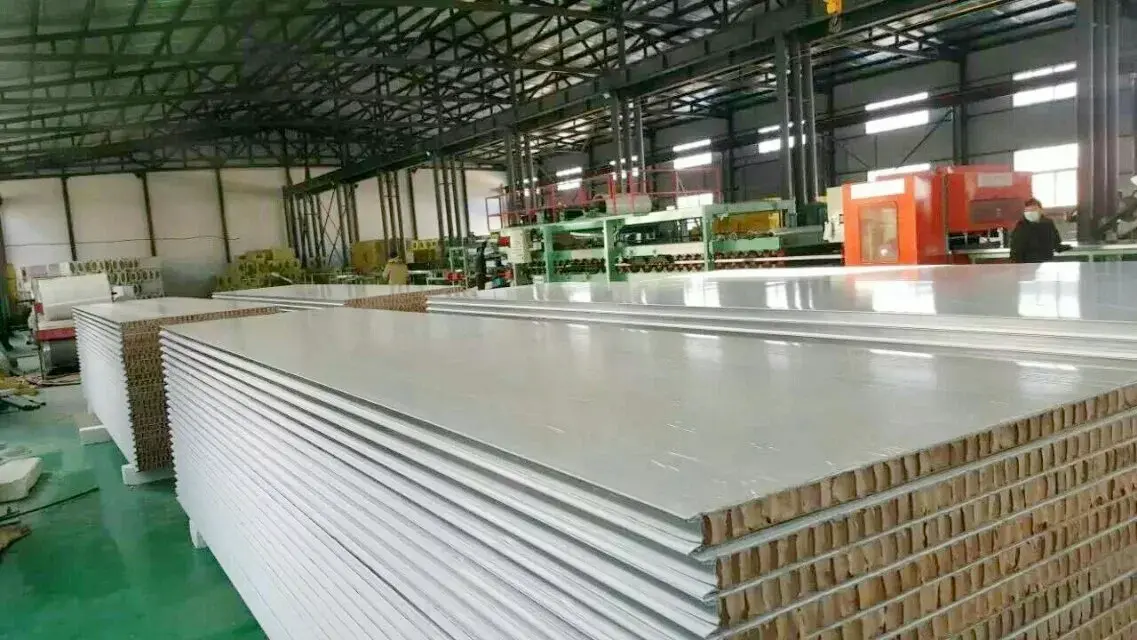

5. Ефективне встановлення з модульною конструкцією.Панелі заводського виготовлення відрізняються швидким з’єднанням і довжиною до 9 метрів, що зменшує кількість швів на місці.

Примітки щодо встановлення та експлуатації

Для стелі:Перевірте максимальну довжину панелей (4000 мм для стельових панелей) і відстань між опорними сітками перед встановленням. Легка природа спрощує підйом, але для запобігання прогину необхідна належна опора.

For wall partitions:Виберіть відповідний спосіб підключення на основі схеми. Центральні алюмінієві профілі забезпечують чисту обробку, а з’єднання шпунт і паз забезпечують швидкий монтаж.

Для приміщень з підвищеною вологістю:Хоча серцевина оброблена водостійким клеєм, слід уникати тривалого впливу стоячої води. Під час встановлення належним чином загерметизуйте всі стики та краї.

Під час транспортування та зберігання:Зберігайте панелі в сухому місці та захищайте їх від подряпин. Захисна ПВХ плівка повинна залишатися на місці до остаточного очищення.

Де використовуються ці панелі

1.Лікарняні операційні, палати інтенсивної терапії та стерильні кімнати.

2.Заводи з виробництва електронних мікросхем і чисті приміщення для виробництва напівпровідників.

3.Фармацевтичні майстерні GMP та біологічні лабораторії.

4.Харчові цехи та центральні кухні.

5.Склади та холодильні камери, що потребують теплоізоляції.

Часті запитання

1. Як паперові стільники відрізняються від кам’яної вати для панелей для чистих приміщень?

Паперові стільники значно легші (20–42 кг/м³ проти 100–120 кг/м³), водночас пропонуючи порівнянну теплоізоляцію. Кам'яна вата відноситься до негорючих речовин класу А, тоді як паперові стільникові вогнестійкі - до класу В1. Вибір часто залежить від вимог до вогнестійкості та міркувань структурного навантаження.

2. Чи впливає волога на ядро ​​паперової соти?

Серцевина склеєна водостійким клеєм, який забезпечує певний захист від вологи. Однак панелі призначені для використання в чистих приміщеннях. Слід уникати тривалого перебування в умовах стоячої води або постійної високої вологості, а всі з’єднання слід належним чином загерметизувати.

3. Чи можна використовувати ці панелі для зовнішніх стін?

These panels are primarily designed for interior applications. For exterior use, the facing material and core would need to be specifically selected and tested for outdoor weather resistance. It is recommended to consult the manufacturer for exterior applications.

4. Як кріпляться стельові панелі?

Ceiling panels are supported by a grid system, with the panel length limited to 4,000 mm to control deflection. The specific support spacing depends on the panel thickness and the expected load. The manufacturer's recommendations should be followed for grid spacing and connection details.

5. Яка документація про вогнестійкість доступна?

Протоколи випробувань Національного центру з нагляду та випробувань вогнестійких будівельних матеріалів надаються за запитом. У звітах документується клас B1 відповідно до GB 8624-1997 і кисневий індекс щонайменше 44,2%.
