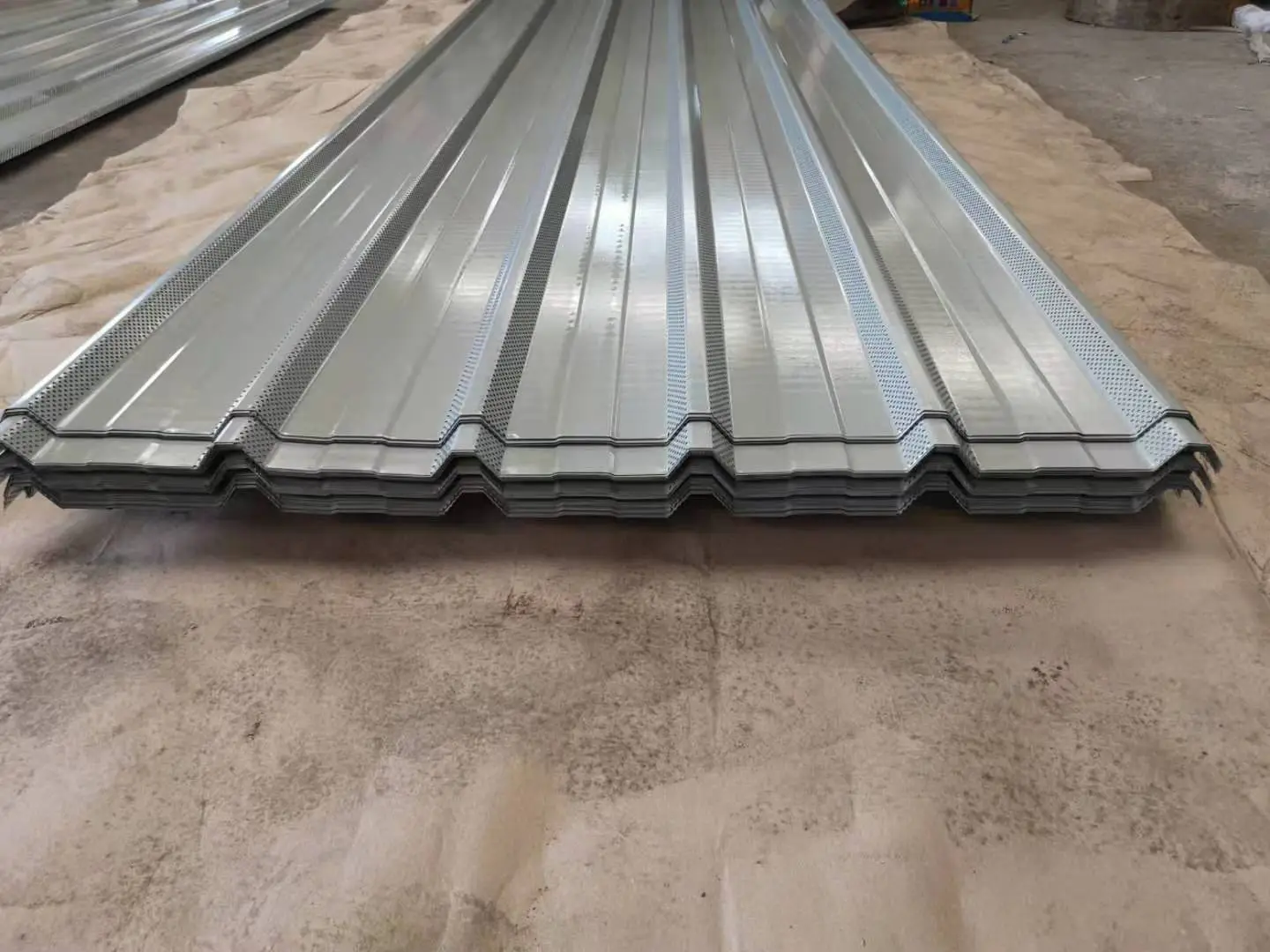

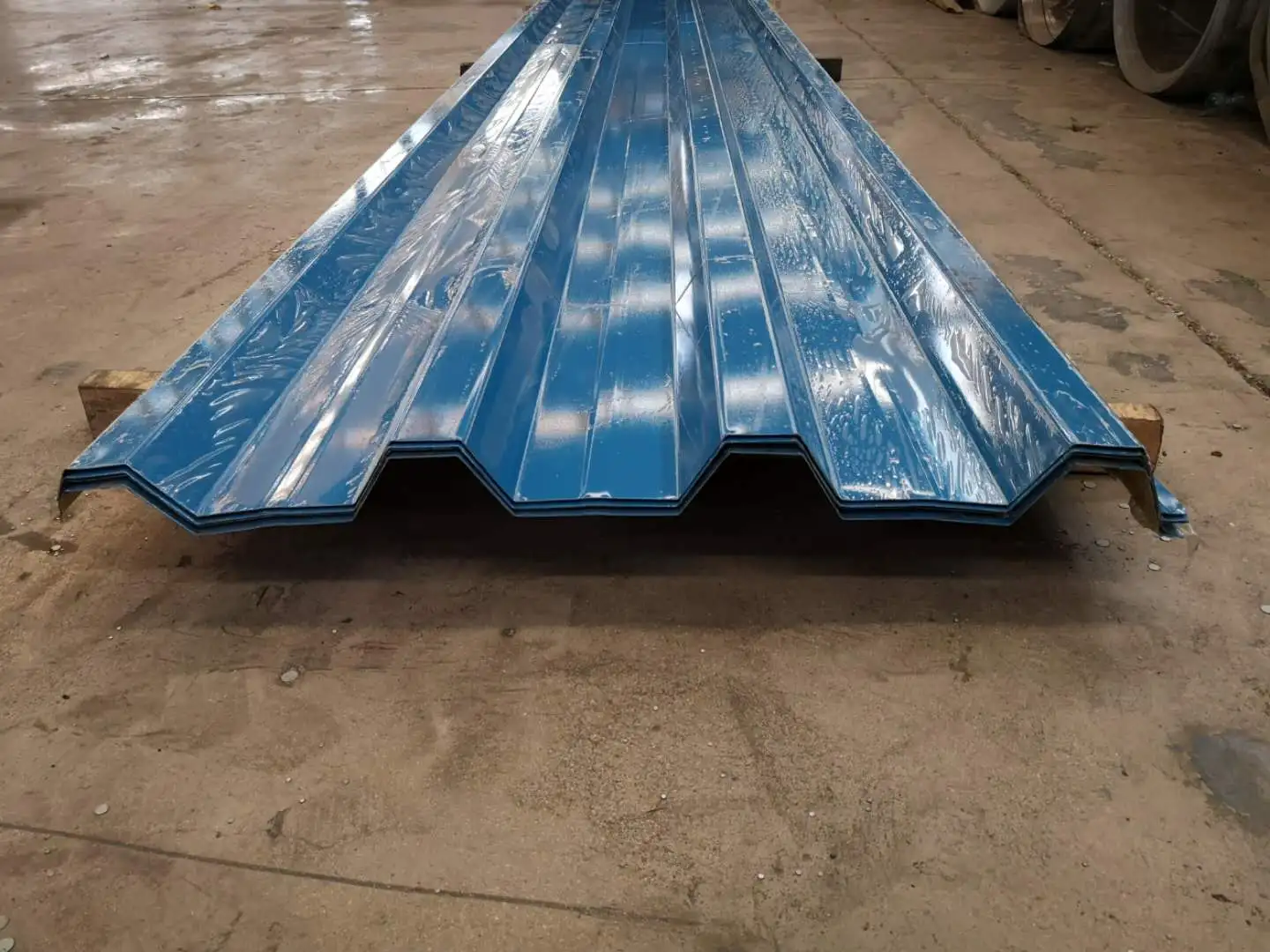

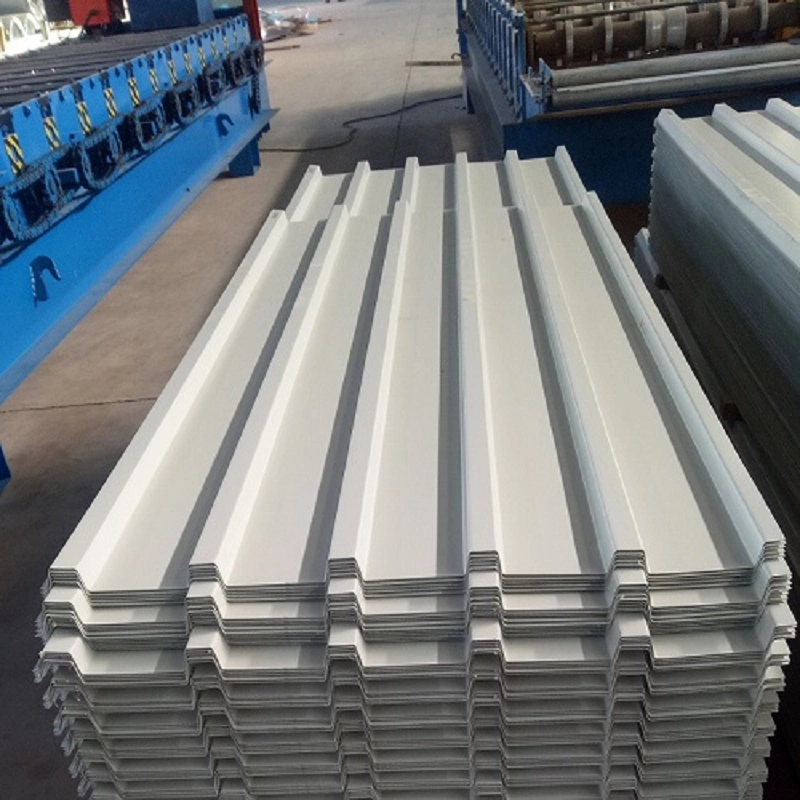

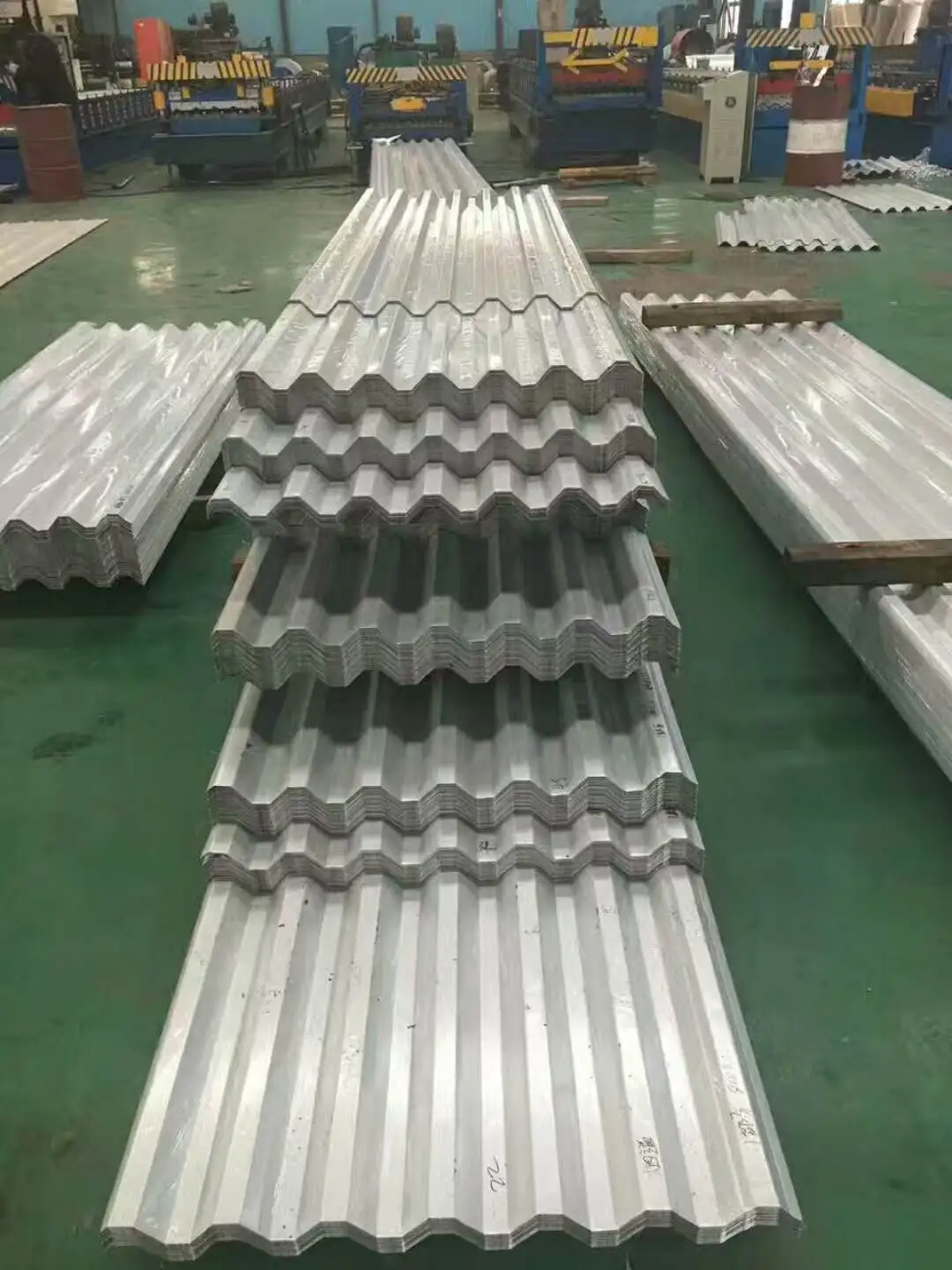

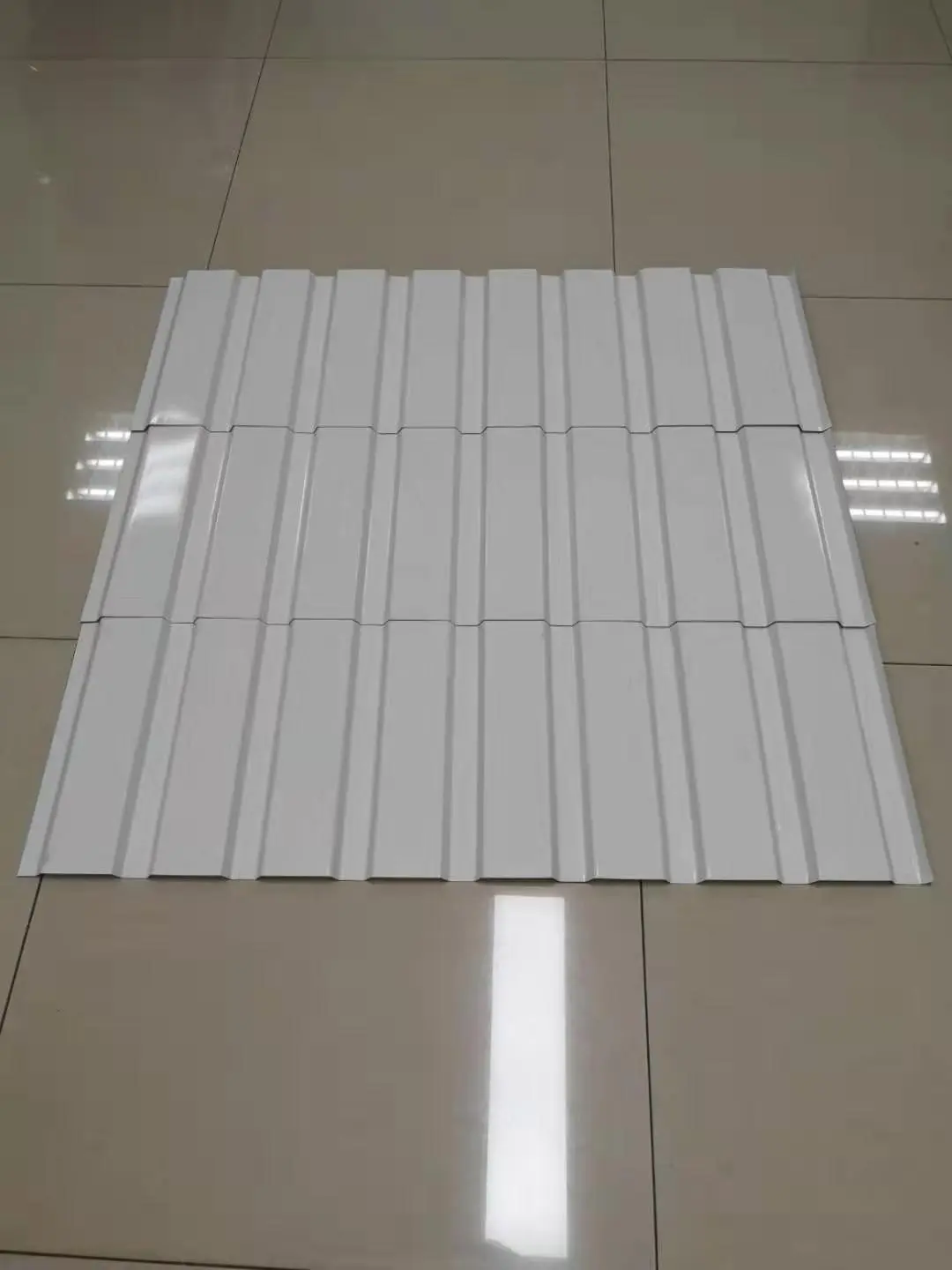

Профільований сталевий лист з кольоровим покриттям

Профільовані сталеві листи з кольоровим покриттям виробляються методом холодного прокату, що формує рулони сталі з кольоровим покриттям у гофровані профілі. Вони служать для покрівлі, облицювання стін, зовнішнього і внутрішнього оздоблення промислових будівель, складів і великопролітних металоконструкцій. Кожен лист складається зі сталевої підкладки, що забезпечує механічну міцність, металевого покриття, що діє як антикорозійний бар’єр, і органічного покриття, яке забезпечує стійкість до погодних умов і зовнішній вигляд. SENBO працює на кількох лініях формування цих профілів із власними перевірками геометрії профілю, товщини покриття та якості основного металу.

Основний матеріал і покриття

Сировиною є холоднокатана або гарячекатана сталева стрічка, яка зазвичай постачається серією шириною 1000 мм. Класи межі текучості включають 250 МПа, 280 МПа, 320 МПа, 350 МПа та 550 МПа. Структура покриття відповідає GB/T 12754. У загальній конфігурації використовується два шари верхнього покриття на лицьовій стороні та один шар на тильній стороні. Поліефірні (ПЕ) або фторуглеродні (ПВДФ) покриття вибираються відповідно до необхідної стійкості до погодних умов. Конкретний тип покриття підтверджується під час замовлення.

Технічні характеристики продукту

Загальна товщина коливається від 0,4 мм до 1,6 мм. Для покрівлі та облицювання стін зазвичай використовують товщину від 0,5 мм до 0,6 мм, тоді як зовнішня частина важливих будівель не повинна бути менше 0,6 мм. Несучий настил підлоги може вимагати товщини до 2 мм або 3 мм. Висота гофри коливається від 10 мм до 200 мм. Для секцій без жорсткості відношення висоти до товщини бажано тримати нижче 200. Ефективна ширина залежить від профілю. Широко використовувані профілі включають YX35-125-750 (висота ребра 35 мм, ефективна ширина 750 мм), Jiaochi 760 (YX51-380-760) і Jiaochi 820.

Технічні характеристики

Перевірка продуктивності

1. Легкий і високоміцний

Профільовані кольорові сталеві листи важать від 6 кг/м² до 10 кг/м², що значно менше, ніж традиційне бетонне або кладкове покриття. Межа текучості коливається від 250 МПа до 550 МПа, що забезпечує хорошу жорсткість діафрагми та вантажопідйомність. У головному цеху Huangshi Daye Special Steel профільовані покрівельні листи YX114-333-666 з товщиною основного металу 0,8 мм були встановлені на площі 13 200 м² лише для прольоту BC, що підтверджує придатність для великих промислових дахів.

2. Ефективність будівництва

Продукт підтримує як заводське виготовлення, так і формування рулонів на місці. У проекті заводу Anhui Chaolong Optoelectronics машини для формування рулонів, встановлені на транспортних засобах, виготовляли листи на місці, що дозволяло негайне встановлення та запобігало пошкодженням під час транспортування. Колінчасті підйомники допомагають позиціонувати, підвищуючи ефективність установки на 70% і зменшуючи ручну роботу на великій висоті на 60%. Проект охопив понад 76 000 м². Для закритого складу на заводі Yugang Material Yard у Ланьчжоу, трубчастій фермі з найбільшим прольотом у Північно-Західному Китаї, панелі даху використовували високоміцну гарячеоцинковану сталь товщиною 0,6 мм із кольоровим профільованим покриттям. Довгопролітний монтаж зменшив кількість перекриттів даху.

3. Стійкість до погодних умов і захист від корозії

Зовнішнє покриття забезпечує властивості самоочищення та тривалу стійкість до погодних умов. Системи покриття можна налаштувати відповідно до корозійних середовищ. Для поверхонь, оцинкованих гарячим зануренням, вага двостороннього покриття становить щонайменше 90 г/м² на кожну сторону, якщо не вказано інше. Для підкладок зі сплаву алюміній і цинк мінімум становить 50 г/м² на сторону. Коли нижній лист композитного даху функціонує як перфорована звукопоглинальна панель, розмір отвору та відстань повинні визначатися акустичним проектом.

4. Структурна безпека та стандарти

GB/T 12755-2008 визначає вибір матеріалу, конфігурацію профілю, технічні вимоги, допуски на розміри та контроль якості для профільованих сталевих листів. Щоб уникнути видимих ​​різниць кольорів, бажано замовляти всі листи для одного проекту даху чи стіни з однієї партії.

Характеристики продукту

• Регульована міцність і профіль:Межа текучості від 250 МПа до 550 МПа та висота ребер від 10 мм до 200 мм дозволяють листу відповідати різним прольотам і умовам навантаження.
• Низька вага:При щільності від 6 кг/м² до 10 кг/м² цей лист зменшує структурні навантаження та витрати на фундамент порівняно з важчими облицювальними матеріалами.
• Можливість формування на місці:Машини для формування рулонів, встановлені на транспортних засобах, можуть виготовляти листи на будівельному майданчику, мінімізуючи пошкодження під час транспортування та дозволяючи негайне встановлення.
• Гнучкість покриття:Системи PE та PVDF пропонують різні баланси між вартістю та довговічністю на відкритому повітрі, з вагою покриття, адаптованим до навколишнього середовища.
• Широкий асортимент профілю:Загальні профілі, такі як YX35-125-750 і Jiaochi 760, задовольняють різноманітні архітектурні та структурні потреби.

Типові програми

• Облицювання дахів і стін для промислових підприємств і логістичних складів.
• Громадські будівлі великого прольоту, як-от термінали аеропортів, стадіони та виставкові центри.
• Будівлі зі сталевими конструкціями потребують профільованих сталевих листів відповідно до GB/T 12755-2008.
• Композитний настил підлоги, де рекомендується гарячеоцинкована сталь мінімальною товщиною 0,8 мм.

Інструкції зі встановлення та поводження

• Перевірте опорні балки на вирівнювання перед початком встановлення листа.
• Для запобігання викривлення ребер піднімайте пучки широкими стропами.
• Розріжте аркуші ножицями або ножицями, які отримають чисті краї, не пошкоджуючи покриття.
• Використовуйте кріплення з шайбами, які відповідають системі покриття, щоб уникнути гальванічної корозії.
• Дотримуйтеся зазначених деталей перекриття та ущільнення на торцевих і бічних нахлестах.
• Для вигнутих застосувань перевірте мінімальний радіус вигину у постачальника перед формуванням.

Загальні запитання

Як правильно вибрати висоту ребра і профіль для даху?

Висота ребра впливає на жорсткість при вигині та здатність охоплювати. Для малих прольотів може бути достатньо низьких ребер, наприклад 35 мм. Для більших прольотів або більших навантажень потрібні глибші профілі, наприклад 51 мм або більше. Профіль слід вибирати, виходячи з таблиць прольотів і проектних розрахунків, а не тільки за зовнішнім виглядом.

Який мінімальний ухил покрівлі для профільованого сталевого листа?

Нахил від 2% до 5% є типовим для листів суцільної довжини без торцевих перехлестів. Менші схили підвищують ризик накопичення води, що може скоротити термін служби покриття. Необхідно також враховувати місцеву інтенсивність опадів і конструкцію дренажу.

Чи можна використовувати ці листи для криволінійних дахів?

Так, багато профілів можна вигнути до великого радіусу шляхом формування або пресування. Мінімальний радіус залежить від товщини листа, геометрії ребра і типу покриття. Рекомендується завчасне узгодження з виробником.

Яка вага покриття рекомендована для прибережних або промислових зон?

Для прибережних або корозійних промислових середовищ перевага надається підкладці з покриттям Al-Zn з принаймні 50 г/м² на кожну сторону, і часто вказується верхнє покриття PVDF. У дуже агресивних умовах може знадобитися більша вага покриття або додаткові захисні заходи.

Контроль якості та документація

Постачальники повинні надати сертифікати прокатних випробувань для записів про товщину основної сталі та покриття. Розміри профілю та стан поверхні перевіряються під час виробництва та перед відправкою. Для проектів, які вимагають особливого вітрового підйому або конструктивних характеристик, звіти про випробування або розрахунки можуть бути надані за запитом.

Міркування щодо вибору

• Підтвердьте розрахункове вітрове навантаження та вимоги до прольоту перед вибором товщини листа та профілю.
• Виберіть систему покриття на основі впливу проекту на навколишнє середовище та очікуваного терміну служби.
• Замовляйте всі листи для однієї площини фасаду або даху з однієї виробничої партії, щоб забезпечити постійність кольорів.
• Обговоріть використання формування рулонів на місці, якщо транспортування або велика довжина аркушів є проблемою.
