Металеві покрівельні панелі

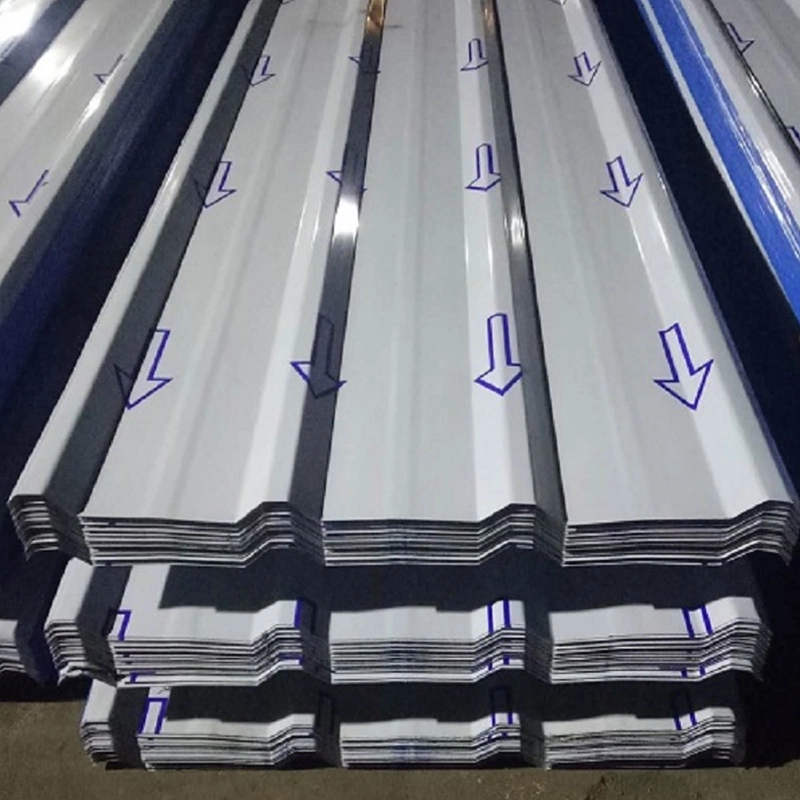

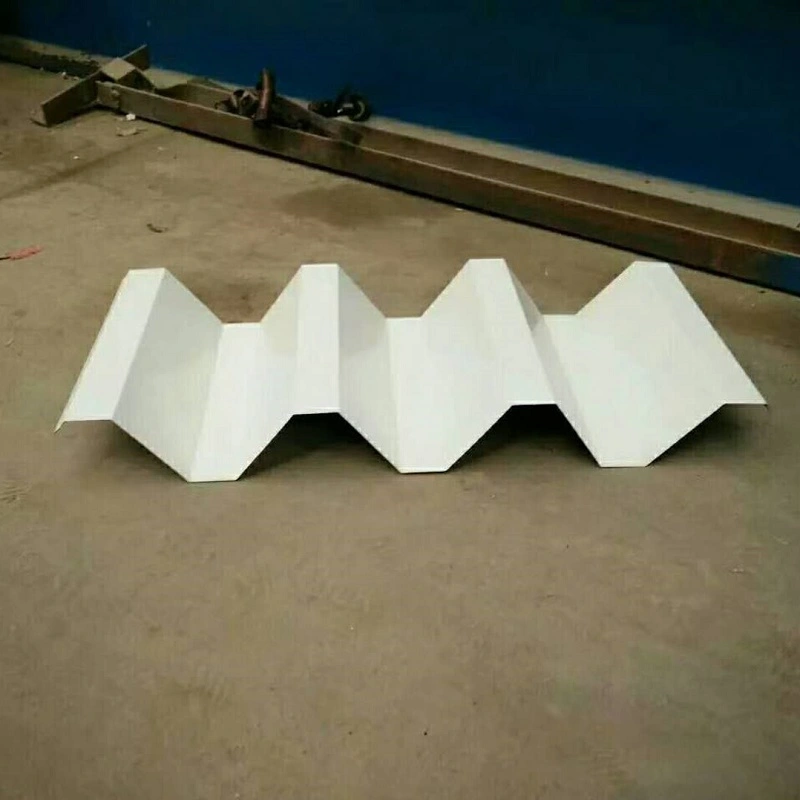

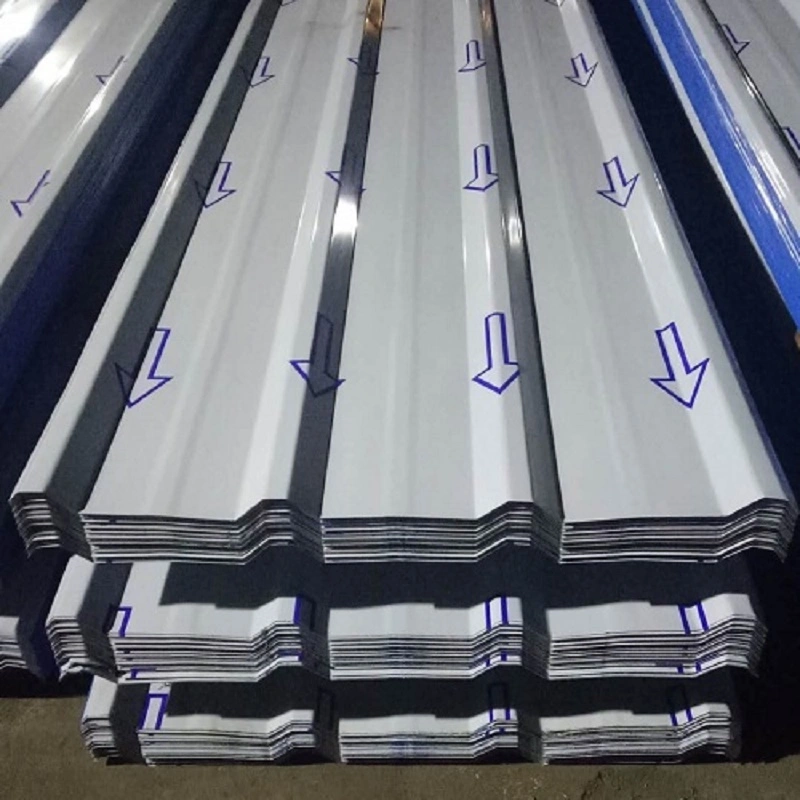

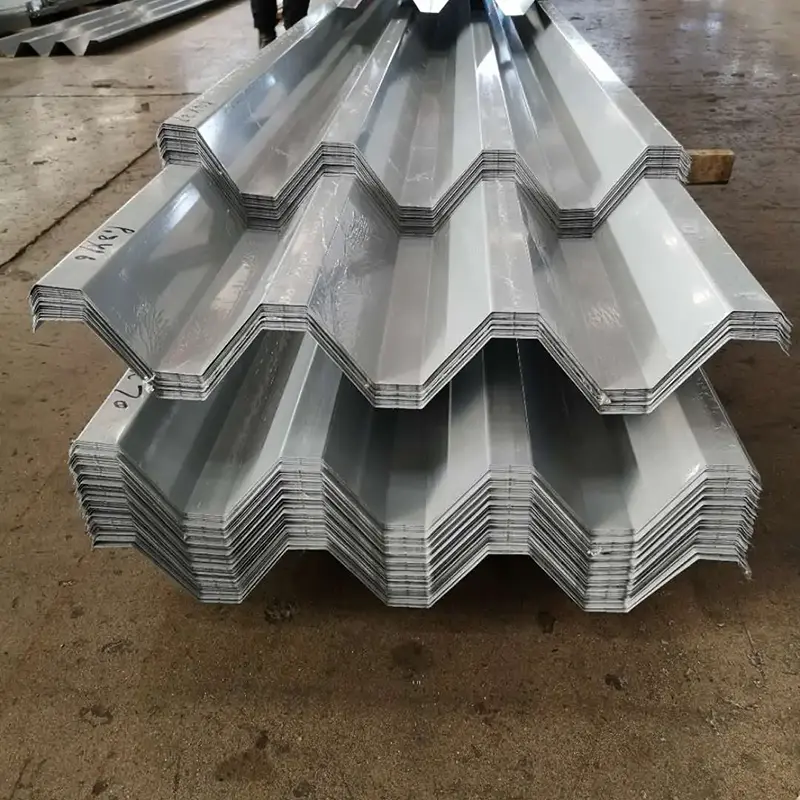

Металеві покрівельні панелі являють собою профільовані сталеві листи, сформовані шляхом холодного формування металевих рулонів у гофровані поперечні перерізи на безперервних виробничих лініях. Використовуються для покрівлі, облицювання стін, підлоги. Ребристий або гофрований профіль збільшує жорсткість на вигин тонкого листа в напрямку ребра, дозволяючи панелям товщиною від 0,5 мм до 1,5 мм витримувати навантаження на дах. SENBO керує спеціалізованими лініями для формування металевих профілів для покрівлі та підтримує власні випробувальні можливості для перевірки підйому вітру. Виробничі перевірки охоплюють товщину основного металу, межу текучості, геометрію профілю та якість покриття поверхні.

Варіанти базового матеріалу

• Лист сталевий гарячого оцинкування:Зазвичай марка DX51D+Z з двостороннім цинковим покриттям від 40 г/м² до 275 г/м². Підходить для загальнопромислових будівель.
• Сталевий лист з покриттям Al-Zn:Покриття містить близько 55% алюмінію і 43,5% цинку. Забезпечує в 3-5 разів більшу стійкість до корозії, ніж стандартна оцинкована сталь.

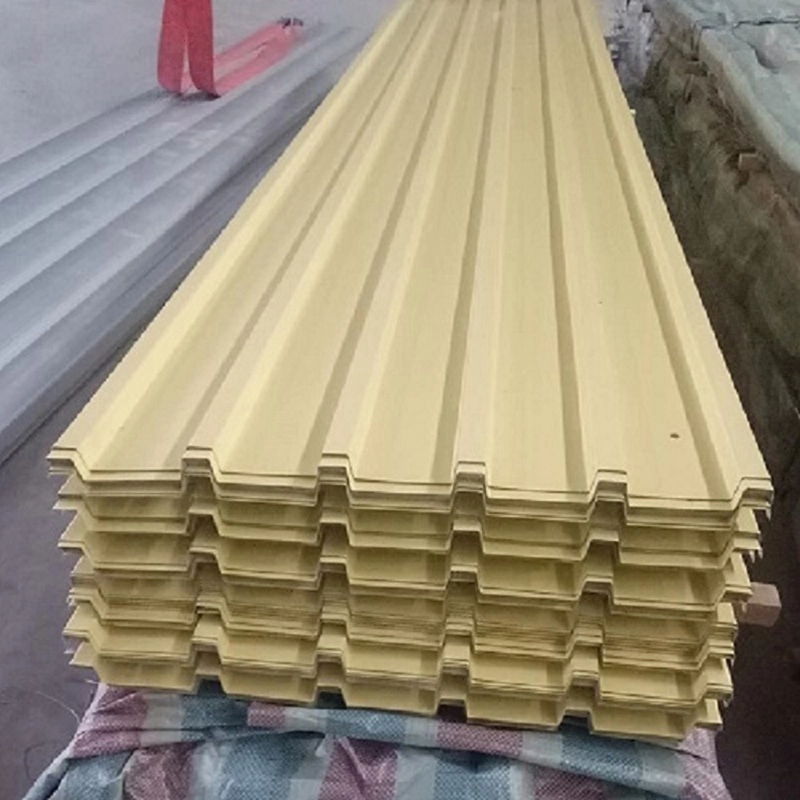

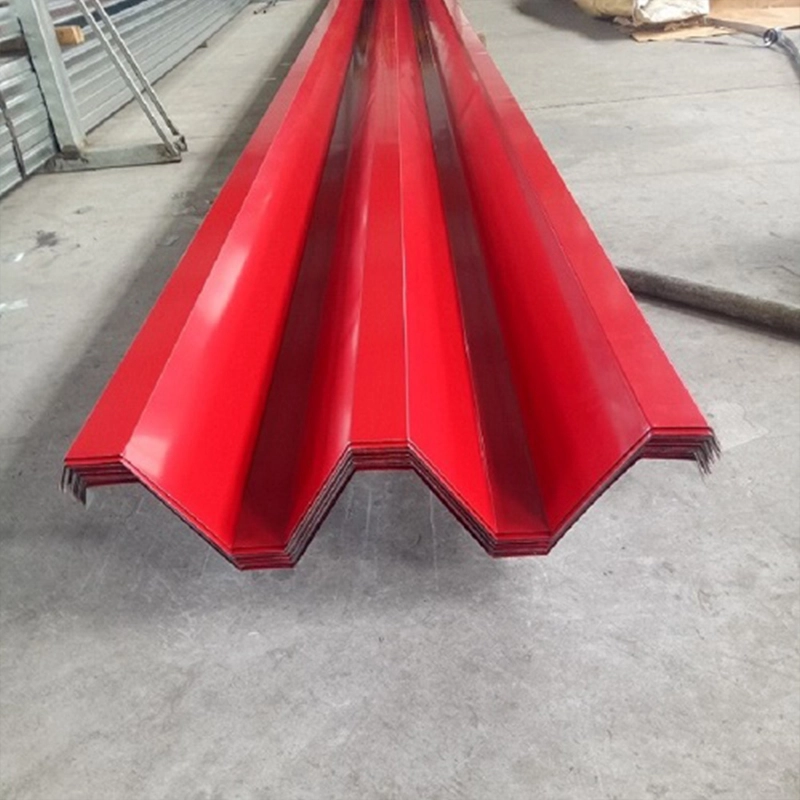

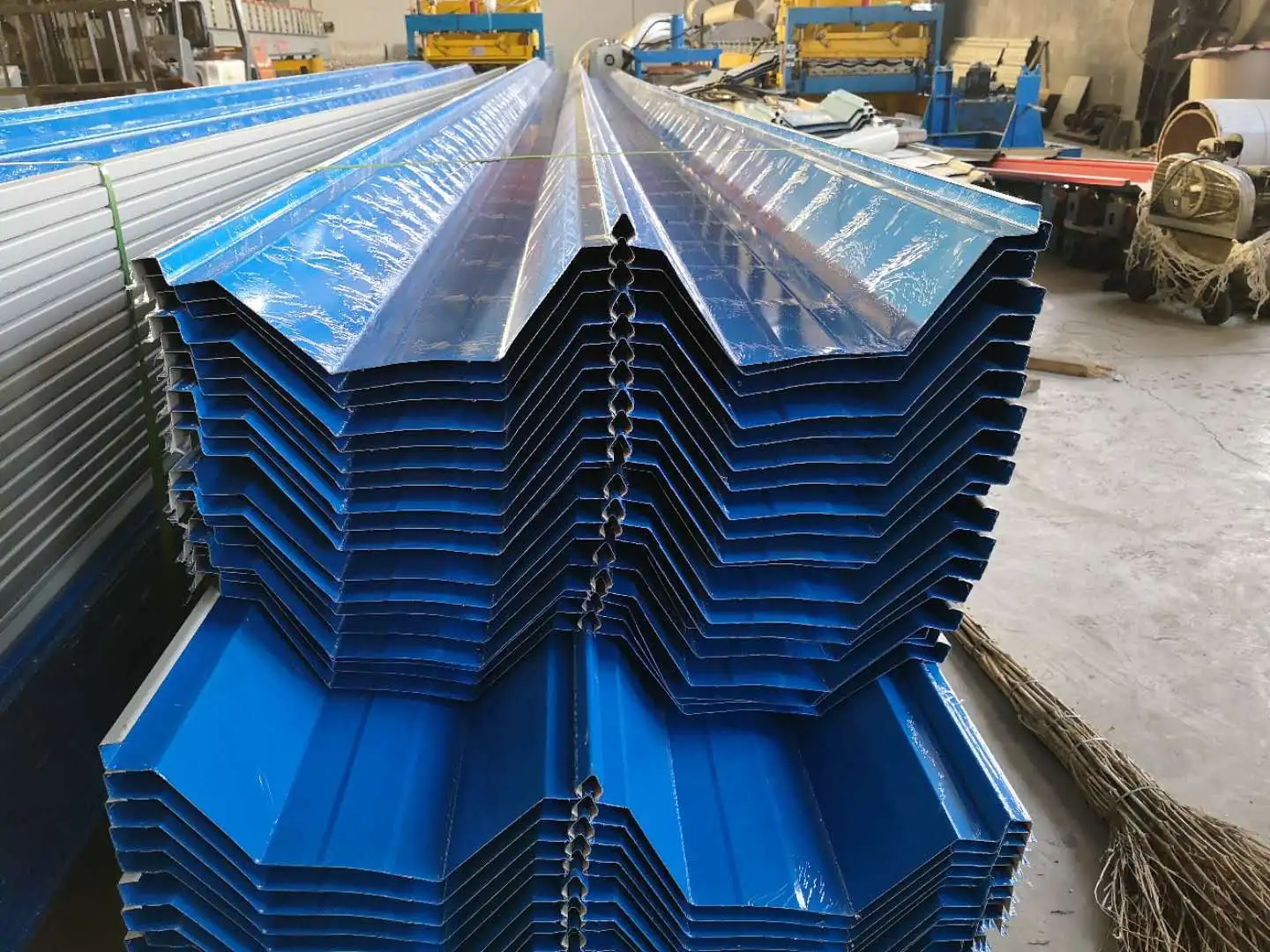

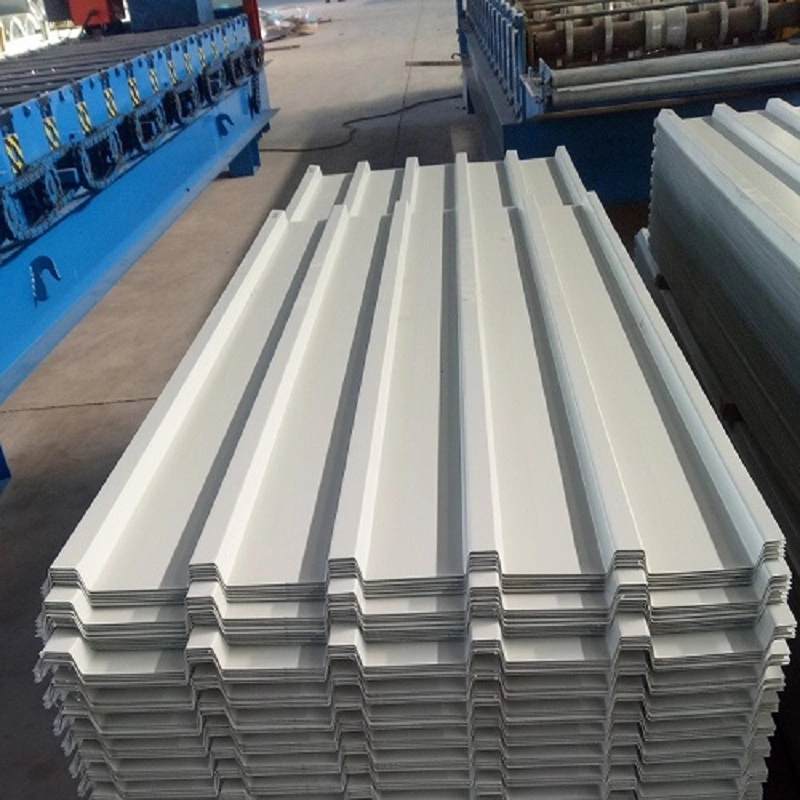

• Сталевий лист з кольоровим покриттям:Покриття з поліестеру (PE) або фторуглероду (PVDF), що забезпечує стійкість до корозії та гнучкість конструкції.
• Лист алюмінієво-магнієво-марганцевого сплаву:Марка AA3004 із щільністю 2,73 г/см³, що становить приблизно одну третину щільності сталі. Розрахований на термін служби понад 50 років.
• Лист з нержавіючої сталі:445J2 феритна нержавіюча сталь, зазвичай товщиною 0,5 мм. Використовується для великих громадських будівель з високими вимогами до вітростійкості.

Побудова системи

Металеві покрівельні системи часто використовують багатошарову композитну конструкцію. У проекті терміналу 3 аеропорту Гуанчжоу Байюнь будівництво даху від низу до верху включає оцинковані первинні прогони, перфорований профільований сталевий лист з покриттям Al-Zn, пароізоляцію, звукопоглинальну кам’яну вату, оцинковані вторинні прогони, теплоізоляційну кам’яну вату, гарячеоцинкований сталевий лист, гідроізоляційну мембрану TPO, кріпильні кліпси з нержавіючої сталі, шумопоглинаюча піна, покрівельні панелі з нержавіючої сталі та кришки з нержавіючої сталі. Ця конструкція поєднує в собі опору конструкції, теплоізоляцію, гідроізоляцію, звукопоглинання та блискавкозахист.

Системи інсталяції

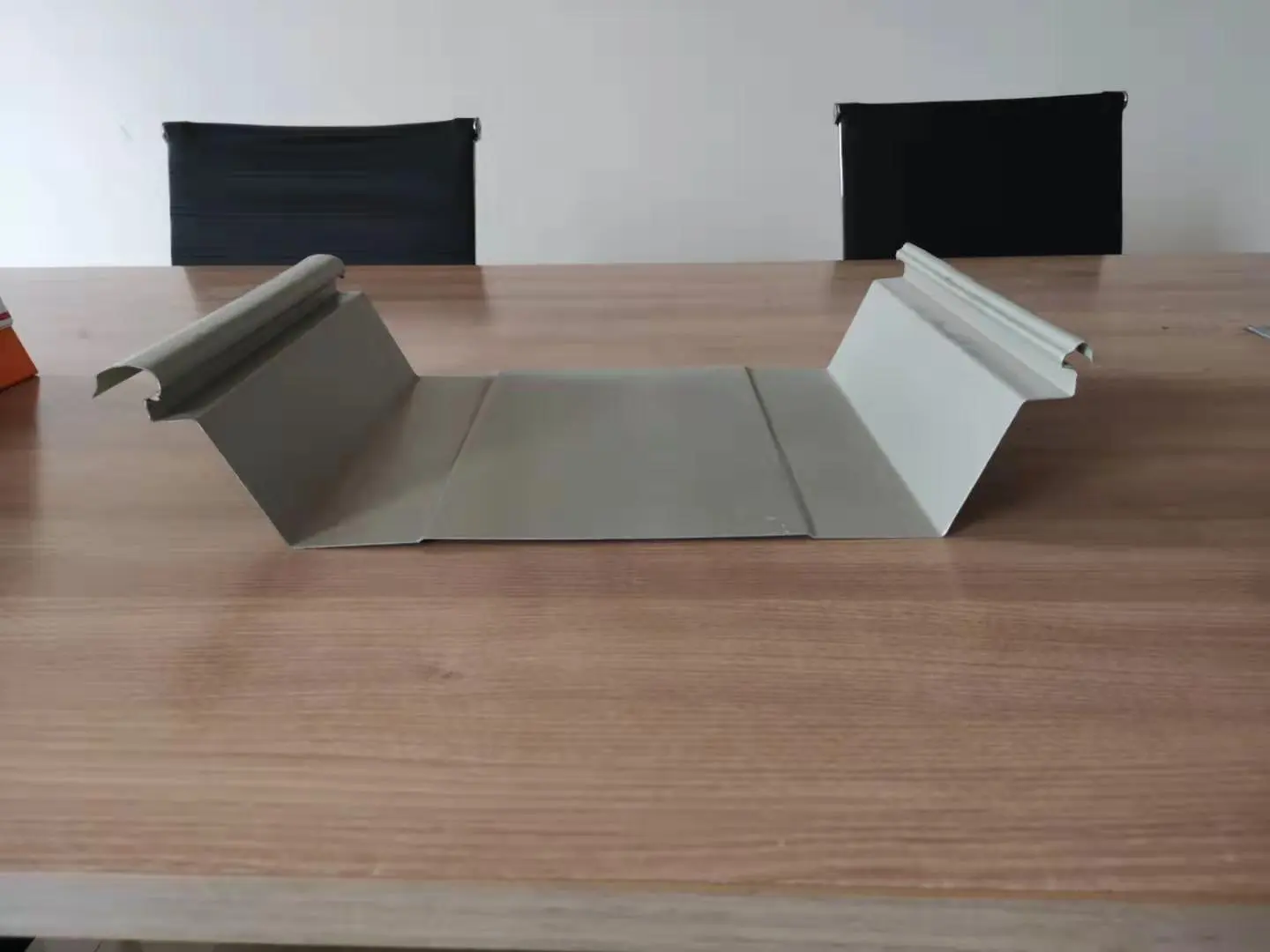

• Система стоячого шва:Сусідні краї панелей зшиваються механічно спеціальним інструментом. Отримане з’єднання є структурним і водонепроникним без використання герметиків. Т-подібні фіксуючі кліпси забезпечують термопереміщення по схилу даху.
• Безперервна система зварювання:Панелі з нержавіючої сталі з’єднуються зварюванням по всій довжині. Безшовні зварні шви забезпечують високу вітро- та водостійкість.

Технічні характеристики

Дані про продуктивність із додатків проекту

1. Потужність підняття вітру

Прибережні громадські будівлі висувають надзвичайні вимоги до стійкості даху до вітру. У терміналі 3 аеропорту Гуанчжоу Байюнь безперервно зварена система даху з нержавіючої сталі пройшла статичні випробування на підйом вітром і зафіксувала потужність 18,2 кПа, що еквівалентно тайфуну категорії 17. Для порівняння, звичайні алюмінієво-магнієво-марганцеві фальцеві дахи зазвичай витримують умови Категорії 12. Дослідження поведінки вітрового всмоктування показують, що з’єднання швів і опорних кронштейнів є найслабшим місцем, що вимагає цілеспрямованого посилення. На стадіоні Greater Bay Area Cultural and Sports Center використовується аналогічний зварний підхід, і під час лабораторних випробувань він досяг 21 кПа.

2. Гідроізоляція та герметичність

Гідроізоляція покрівлі залежить від конфігурації конструкції, а не від нанесених герметиків. Для панелей зі стоячим швом використовується попередньо нанесений герметик на всю довжину та замкнуті шви, не залишаючи поверхневих отворів від цвяхів або точок протікання. Підхід до безперервного зварювання нержавіючої сталі створює суцільну поверхню за допомогою зварювання на всю довжину, що ще більше покращує водостійкість. Рекомендується мінімальний ухил дренажу даху 5%. Профіль жолоба служить природним дренажним каналом, швидко направляючи воду до карнизу.

3. Управління тепловим рухом

Перепади температури призводять до розширення та звуження металевих панелей. Системи зі стоячим фальцем поглинають цей рух за допомогою Т-подібних розсувних кронштейнів, які дозволяють панелям вільно переміщатися по схилу даху. У терміналі 3 аеропорту Гуанчжоу Байюнь зварні з’єднання працюють разом із поперечним гофрованим профілем, щоб зменшити термічні навантаження. Обидва методи запобігають пошкодженням, які інакше виникли б через обмеження теплового руху.

4. Продуктивність будівництва

Культурно-спортивний центр Greater Bay Area застосував модульну стратегію будівництва для всіх шарів даху під гідроізоляційною мембраною. Робітники розділили дах площею 78 000 м² на 878 незалежних модулів, зібрали та зварили кожен модуль на рівні землі, а потім підняли завершені блоки на місце. Такий підхід підвищив ефективність установки на 30% і зменшив відходи матеріалу приблизно до 2%.

5. Геометрична гнучкість

Покрівельні панелі можуть виготовлятися в прямих, вигнутих або віялоподібних формах, щоб відповідати архітектурним поверхням з одинарною, подвійною кривизною та сферичними поверхнями. У Культурно-мистецькому центрі науково-технічного міста майбутнього «Дві гори» в Анджі, Чжецзян, металевий дах утворює дванадцять гігантських форм бамбукового листя. Було застосовано BIM-моделювання та 3D-сканування, щоб утримувати будівельні допуски в прийнятних межах.

Інструкції зі встановлення та поводження

• Перед початком розміщення панелей перевірте вирівнювання та рівність прогонів.
• Підйомні панелі із захищеними краями підйомними ременями, щоб уникнути деформації.
• Підтвердьте зчеплення швів і вирівнювання затискачів перед остаточним зшиванням на системах із стоячим швом.
• Зберігайте робочу зону чистою та сухою під час виконання безперервного зварювання; дотримуйтеся кваліфікованих процедур зварювання.
• Обмежте будівельний рух на готових поверхнях даху та негайно видаліть сміття.

Загальні запитання

Яка система даху підходить для прибережних місць із сильним вітром?

Безперервно зварена система з нержавіючої сталі забезпечує найвищий опір вітру і часто вказується для регіонів, схильних до тайфунів. Системи стоячого шва залишаються життєздатним варіантом, коли деталі шва та кліпси зміцнюються відповідно до розрахунків підйому вітру.

Як довгі панелі даху справляються зі змінами температури?

У системах зі стоячим фальцем використовуються ковзні кліпси, які дозволяють переміщатися вздовж схилу. Зварні системи можуть включати поперечні гофри або компенсаційні шви. Відповідний метод залежить від геометрії даху та очікуваного діапазону температур.

Який постійний догляд потребує металева покрівля?

Процедури перевірки повинні охоплювати герметичність кріплень, стан панелі, перешкоди дренажного шляху та цілісність герметика в місцях проходок. Системи зі стоячими швами зазвичай вимагають менше обслуговування, оскільки кріпильні елементи не відкриті.

Чи може металева покрівля йти поверх існуючого даху?

Нову металеву покрівлю іноді можна встановити поверх існуючої, якщо конструкція витримує додаткове навантаження, а існуюча поверхня підходить. Інженер-конструктор повинен оцінити існуючі умови, перш ніж приймати будь-яке рішення.

Контроль якості та документація

Постачальники повинні надати сертифікати прокатного випробування основного металу, записи про товщину покриття та звіти про розміри панелей. Проекти з конкретними критеріями вітрового навантаження повинні вимагати дані випробування вітрового підйому для точної наданої конфігурації системи. Перевірки на місці приймання мають перевірити сорти матеріалів, довжину панелей і стан поверхні перед встановленням.

Міркування щодо вибору

• Перш ніж вибрати тип дахової системи, перевірте розташування будівлі та проектну швидкість вітру.
• Перегляньте схему нахилу даху та дренажу, щоб підтвердити ефективне видалення води.
• Переконайтеся, що вибраний матеріал панелі сумісний із впливом навколишнього середовища будівлі.
• Підтвердьте, що постачальник покрівлі може надати необхідні дані випробувань і підтримку встановлення.
