Alu-Mg-Mn аркові покрівельні панелі

Будівельні матеріали SENBOпостачає Alu-Mg-Mn арочні покрівельні панелі як частину асортименту систем металевої покрівлі. Ці панелі виготовляються з алюмінієво-магнієво-марганцевого сплаву серії AA3004 і формуються у вигнуті, нестандартні профілі, щоб відповідати архітектурним вимогам для даху складної геометрії.

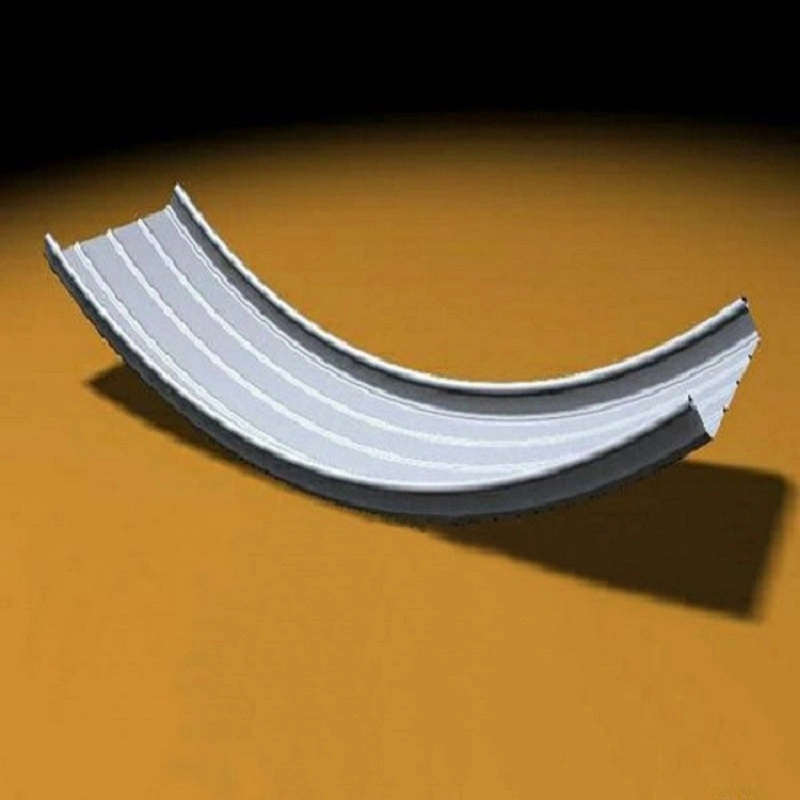

Арочні покрівельні панелі Al-Mg-Mn — це спеціалізовані профільовані панелі, виготовлені за допомогою високошвидкісного прецизійного обладнання для формування рулонів. До складу субстрату входить 1,0–1,5 % марганцю та 0,8–1,3 % магнію, решта — алюміній. Як похідна від стандартних Al-Mg-Mn панелей зі стоячим швом, арочна панель проходить спеціальний процес формування для перетворення плоских листів у вигнуті форми. Це підтримує сучасні архітектурні проекти, такі як арочні, вигнуті та сферичні форми даху.

Склад сплаву та доступні профілі

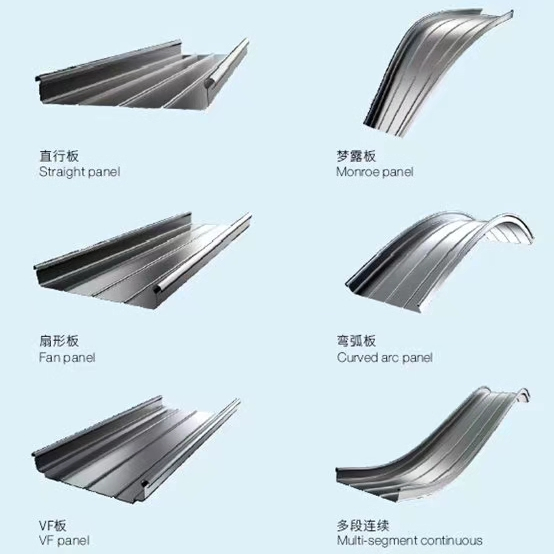

Доступні профілі включають такі моделі, як YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 і YX28-205-820. Віялоподібні та конічні панелі також можна налаштувати відповідно до конкретних вимог проекту.

Ці панелі широко використовуються в нестандартних покрівельних системах великих громадських будівель, включаючи термінали аеропортів, стадіони, конференц-центри та виставкові центри. Поверхня продукту обробляється за допомогою процесу попереднього нанесення покриття та доступна з фторуглеродним покриттям PVDF, що поєднує в собі архітектурну естетику та довговічність.

Перевірена продуктивність

1. Адаптація до нестандартних форм даху

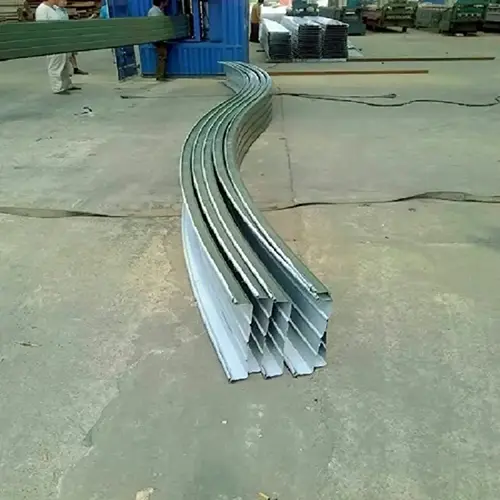

Алюмінієво-магнієво-марганцевий сплав забезпечує баланс міцності та гнучкості, що робить його придатним для формування складних форм даху, таких як тривимірні вигнуті, сферичні та віялоподібні поверхні. Завдяки спеціалізованим вигнутим і віялоподібним технологіям виробництва панелей ці арочні панелі можуть відповідати різноманітним вимогам дизайну, зберігаючи водонепроникність.

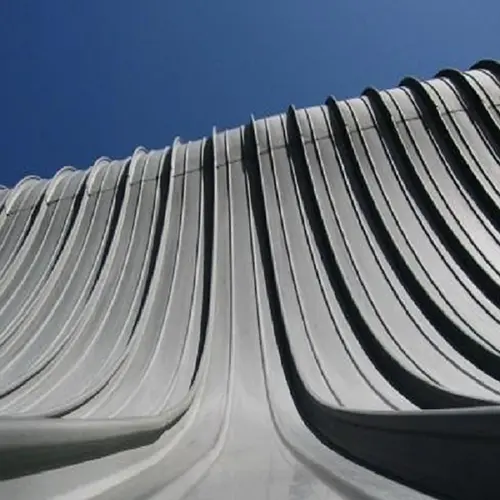

Продукт застосовний для різних архітектурних форм, включаючи дахи з позитивною або негативною кривизною, арочні дахи, одно- та двосхилі покрівлі, з’єднані конструкції дахів, скатні та криволінійні дахи.

2. Перевірка в проектах арочних дахів великого прольоту

У проекті міжскладського навісу на зерновому складі Чжанчжоу у Фуцзяні застосовувалася система арочного гофрованого даху з алюмінієво-магнієво-марганцевим покриттям. Споруда має довжину 18 метрів і довжину 108 метрів, а загальна площа становить майже 2000 квадратних метрів.

Дах виконано з алюмінієво-магнієво-марганцевих гофрованих панелей моделі YT6118 товщиною 1,2 мм. Висота арки – 4,085 метра, коефіцієнт висоти прольоту – 0,23. Встановлення було завершено протягом шести днів. Панелі були виготовлені шляхом з’єднання трьох менших блоків в єдиний базовий блок, який потім підняли та закріпили на вбудованих сталевих компонентах. Агрегати були з’єднані водонепроникним способом.

3. Легка структура з високою міцністю

Алюміній має щільність приблизно 2,73 г/см³, що становить приблизно одну третину щільності сталі. Алюмінієво-магнієво-марганцеві панелі мають межу текучості не менше 190 МПа, міцність на розрив 240-285 МПа і відносне подовження не менше 3%. Зберігаючи структурну цілісність, ці арочні панелі зменшують власне навантаження покрівельної системи.

У проекті Zhangzhou Grain Depot проект враховував рівномірно розподілене живе навантаження 0,3 кН/м² і розрахунковий тиск вітру 0,40 кН/м² на основі 10-річного періоду повернення.

4. Стійкість до корозії та довговічність

Підкладка з алюмінієво-магнієво-марганцевого сплаву має властивості стійкості до іржі. Природно сформований поверхневий оксидний шар запобігає окисленню та корозії, одночасно забезпечуючи стійкість до кислот і лугів. Панелі з покриттям можуть утворювати самовідновлювальну захисну плівку в суворих умовах, що робить їх придатними для вологого клімату. Розрахунковий термін служби понад 50 років, гарантія на покриття 15-20 років.

Зведення технічних даних

Наступні параметри базуються на стандартному виробництві та відповідних стандартах. Доступне налаштування для задоволення конкретних вимог проекту.

Чому ці панелі добре працюють

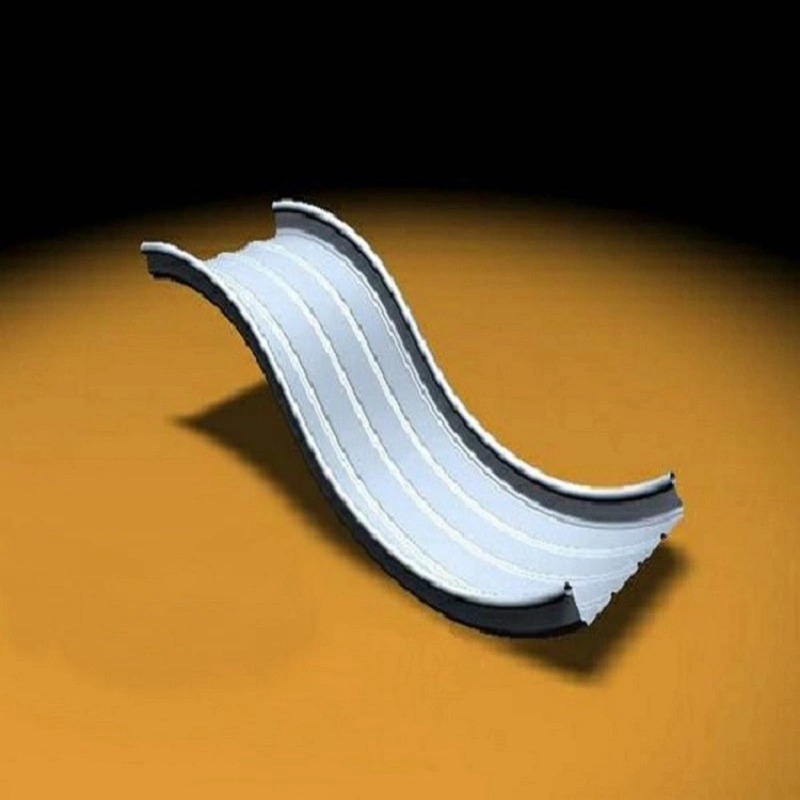

1. Гнучке формування для складних конструкцій.Панелі можуть бути оброблені в неправильні форми, такі як віялоподібні, конічні, опуклі та увігнуті вигнуті та сферичні панелі. Це відповідає вимогам персоналізованого дизайну сучасної архітектури для криволінійних поверхонь і арочних дахів.

2. Легкий з високою міцністю на розрив.Завдяки щільності приблизно на третину сталі та міцності на розрив понад 240 МПа панелі відповідають вимогам для великопролітних покрівель, включаючи прольоти понад 18 метрів.

3. Стійкість до корозії та тривалий термін служби.Сплав природним чином утворює захисний оксидний шар. Система розрахована на термін служби понад 50 років з гарантією на покриття 15–20 років.

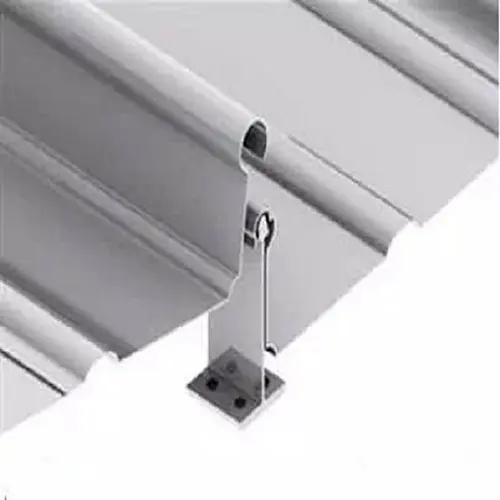

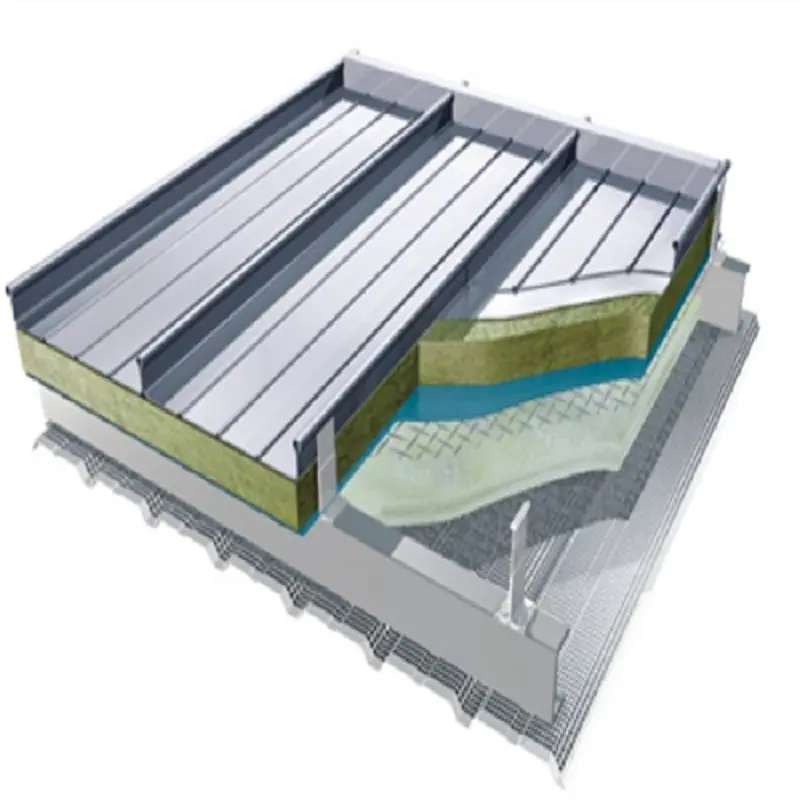

4. Надійна гідроізоляція за допомогою модульного блокування.Модульний процес з’єднання швів забезпечує герметичні з’єднання панелей і надійну водовідведення та гідроізоляцію.

5. Матеріал, що підлягає переробці.Матеріал із алюмінієвого сплаву повністю придатний для вторинної переробки, що підтримує цілі екологічного будівництва.

Фактори проектування та встановлення

Для вигнутих або сферичних дахів:Працюйте з виробником на ранній стадії проектування, щоб підтвердити досяжний радіус кривизни для вибраного профілю та товщини. Для віялоподібних і конічних панелей потрібні точні робочі креслення.

Для застосування з великим прольотом:Перевірте здатність прольоту панелі щодо необхідних навантажень. У проекті Zhangzhou Grain Depot використовувалися панелі товщиною 1,2 мм на 18-метровому прольоті, але кожен проект повинен розраховуватися на основі місцевих вітрових і снігових навантажень.

Для прибережного середовища або середовища з високою вологістю:Виберіть фторуглеродне покриття PVDF для покращеної стійкості до погодних умов. Переконайтеся, що сорт основи та система покриття сумісні з очікуваними умовами впливу.

Під час встановлення:Панелі, як правило, збираються в одиниці на заводі та піднімаються на місце. Щоб забезпечити водонепроникність з’єднань, використовуйте вказаний метод з’єднання. Щоб уникнути пошкодження поверхні, дотримуйтеся вказівок виробника щодо транспортування, підйому та кріплення.

Типові типи проектів

1.Вигнуті, сферичні та неправильної форми покрівельні системи для великих громадських будівель, таких як стадіони та виставкові центри.

2.Покрівельні та фасадні системи складної форми для терміналів аеропортів та станцій високошвидкісних залізниць.

3.Довгопролітні арочні дахові конструкції, наприклад, складські приміщення та сільськогосподарські теплиці.

4.Покрівельні системи для визначних будівель з унікальними архітектурними вимогами.

Відповіді на запитання покупця

1. Чим відрізняється Al-Mg-Mn арочна покрівля від стандартних фальцевих панелей?

Стандартні фальцеві панелі, як правило, прямі та встановлюються на плоских або пологих дахах. Арочні панелі піддаються додатковому формуванню для створення вигнутих профілів, які відповідають опуклій, увігнутій або сферичній геометрії даху. В обох системах використовується подібна технологія переплетення швів, але арочні панелі розроблені спеціально для нестандартних форм даху.

2. Який мінімальний радіус кривизни може бути досягнутий для цих панелей?

Мінімальний радіус кривизни залежить від профілю панелі, товщини матеріалу та стану сплаву. Це має бути підтверджено з виробником на етапі проектування. Завчасне надання креслень геометрії даху може допомогти визначити, чи зможе вибрана панель досягти необхідної кривизни без шкоди для конструктивних характеристик.

3. Чи підходять ці панелі для прибережного середовища?

так Алюмінієво-магнієво-марганцевий сплав має природну корозійну стійкість, а фторуглеродне покриття PVDF додатково покращує стійкість до погодних умов. Це робить панелі придатними для прибережних середовищ і середовищ з високою вологістю. Розрахунковий термін служби понад 50 років за нормальних умов.

4. Як виготовляють віялоподібні та конічні панелі?

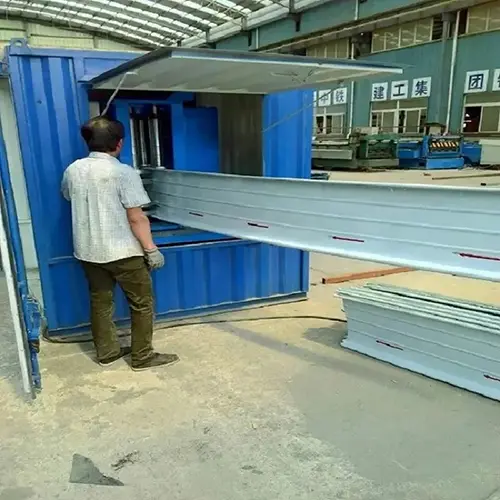

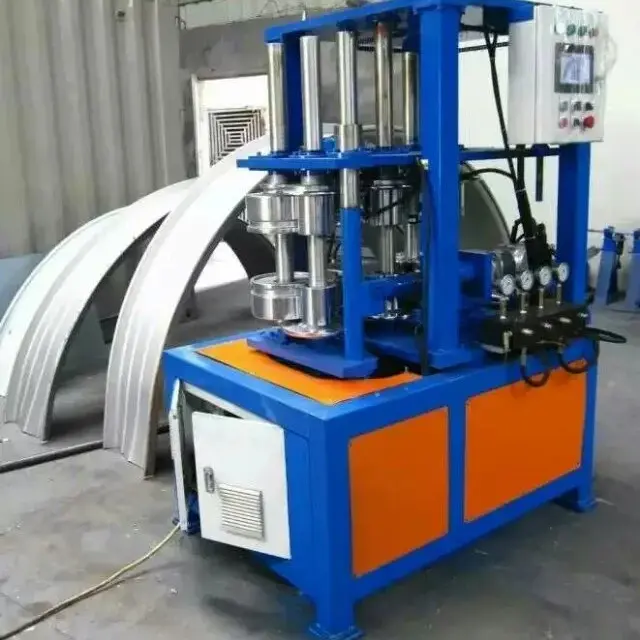

Віялоподібні та конусні панелі виготовляються за допомогою спеціального обладнання для формування та спеціального інструменту. Зазвичай вони виготовляються на основі заводських креслень, отриманих із геометрії даху. Кожна панель формується окремо, щоб відповідати її певному положенню на вигнутій поверхні, забезпечуючи належне прилягання та водонепроникне з’єднання.

5. Яка інформація про проект потрібна для пропозиції?

Будь ласка, надайте креслення геометрії даху (включаючи радіус кривизни), профіль панелі, товщину, тип покриття, кількість і розташування проекту. Якщо потрібні віялоподібні або конічні панелі, додайте детальні креслення. Це допомагає нашій команді підготувати точну пропозицію та план виробництва.
