Фальцеві покрівельні панелі

Будівельні матеріали SENBOпостачає покрівельні панелі зі стоячим фальцем як частину асортименту систем металевої покрівлі. Ці панелі сформовані з металевих рулонів у профіль з високим ребром і з’єднані між собою шляхом з’єднання вертикальних країв сусідніх панелей. Вони широко використовуються в великопролітних громадських будівлях і промислових об'єктах, де потрібна тривала гідроізоляція і вітростійкість.

Фальцева покрівельна панель – це профільована металева деталь, створена шляхом формування рулонів металу в поперечний переріз з високим ребром. Він утворює інтегровану конструкцію покрівлі завдяки з’єднанню та фіксуванню вертикальних країв сусідніх панелей.

На відміну від стандартних профільованих сталевих листів, які кріпляться безпосередньо до прогонів за допомогою наскрізних гвинтів, система стоячого шва з’єднує панелі з прогонами за допомогою спеціально розроблених затискачів із алюмінієвого сплаву. Ці кліпси кріпляться до прогонів. Панелі закріплюються на затискачах, а зшивальна машина з’єднує вертикальні краї суміжних панелей за допомогою одного або подвійного замка на 360°. Це створює ковзне з’єднання між панелями та кліпсами, а також щільне з’єднання між панелями.

Варіанти базових матеріалів і загальні профілі

Вибір основного матеріалу залежить від робочого середовища та вимог до довговічності:

Листи з алюмінієво-магнієво-марганцевого сплаву (марки AA3004/3003):Зазвичай має товщину 0,7–1,2 мм, межу плинності не менше 190 МПа, міцність на розрив 240–285 МПа та щільність 2,73 г/см³. Це приблизно одна третина щільності сталі. Розрахунковий термін служби понад 50 років.

Алюцинкові (алюмінієво-цинкові) сталеві листи:Стійкість до корозії в 3–5 разів вища, ніж стандартна оцинкована сталь.

Листи з нержавіючої сталі:Підходить для великих прибережних громадських будівель, які вимагають високої стійкості до вітру.

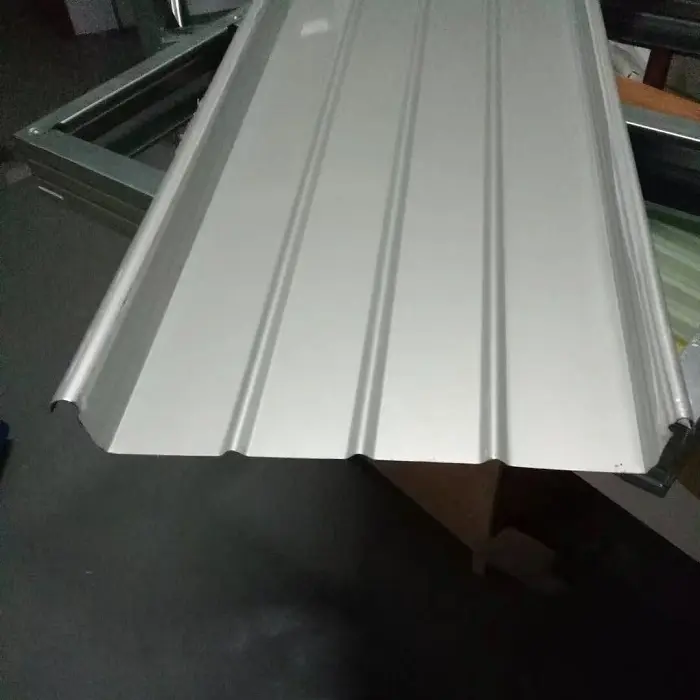

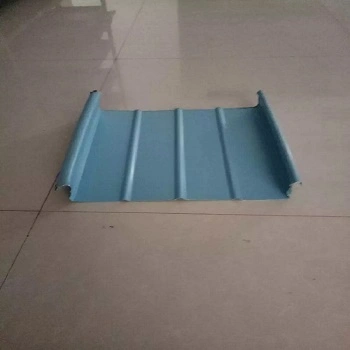

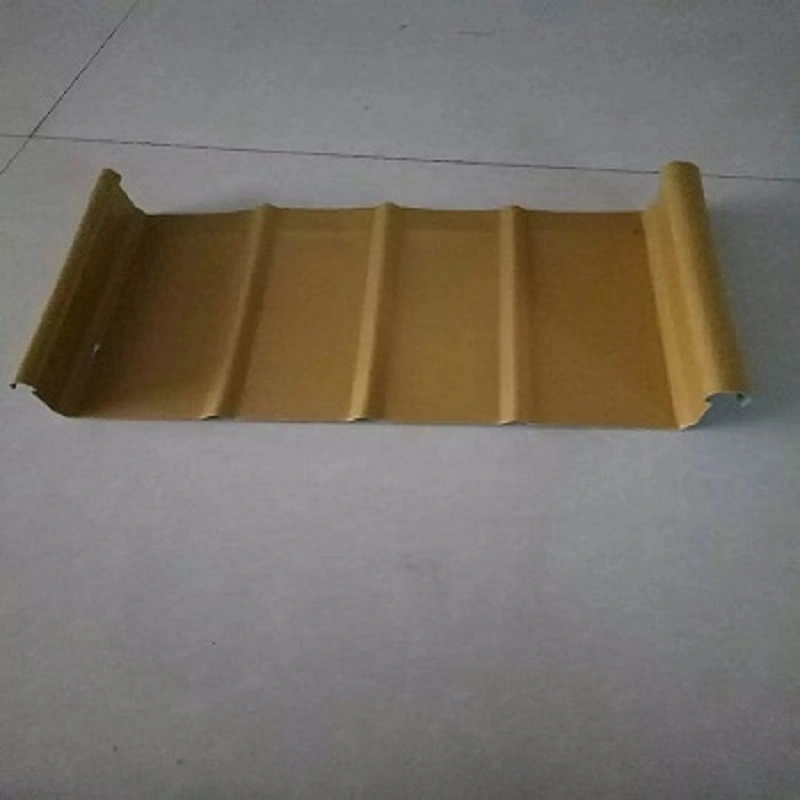

Загальні профілі панелей включають YX65-300, YX65-330, YX65-400 і YX65-430. Профіль YX65-300 має висоту ребра 65 мм і ефективну ширину покриття 300 мм. В ідеалі панелі повинні бути суцільними вздовж схилу без стиків або гвинтових з’єднань. Довжина профільованих панелей, як правило, не повинна перевищувати 25 м, а контрольні точки деформації повинні бути включені.

Склад системи та типові прикладні програми проекту

Повна фальцева система покрівлі зазвичай складається з багатошарової композитної конструкції. Наприклад, у проекті виставкового залу «Вікно в майбутнє Південного Тайху» використовується збірка даху, що складається з основного листа (профільована сталь), ізоляційної плити з мінеральної вати та панелі даху зі стоячим фальцем. Це об’єднує структурну підтримку, теплоізоляцію та гідроізоляцію. Подібним чином у проекті гірськолижного курорту Yaoxue Ice and Snow World використовується алюмінієво-магнієво-марганцева система даху зі стоячим фальцем у поєднанні з інтегрованою системою теплоізоляції.

Продуктивність в реальних умовах

1. Стійкість до вітру: перевірено повномасштабним тестуванням

Стійкість до вітру є критичним показником ефективності систем покрівлі зі стоячим фальцем у прибережних регіонах та у великих громадських будівлях. У рамках проекту реставрації та посилення металевого даху терміналу 2 аеропорту Наньчан Чанбей металева покрівельна панель HXY-400 зі стоячим фальцем пройшла систематичне випробування за допомогою повномасштабних випробувань на вплив вітру.

Результати показали, що використання підсилювальних кліпс збільшило несучу здатність вітрового підйому в 4,18 рази порівняно з панелями без кліпс. Такі фактори, як відстань між обрешітками, здатність до зсуву з’єднувачів прогонів і міцність на вигин самих прогонів безпосередньо впливають на здатність підіймати вітром. Дослідження металевих покрівель із різними відстанями між обрешетками виявили пряму залежність між граничним навантаженням на руйнування системи стоячого фальця та відстанню між обрешетками. Експериментальні результати узгоджуються з тенденціями, що спостерігаються в чисельному моделюванні, забезпечуючи основу для кінцевого проектування та будівництва вітрового навантаження.

2. Водонепроникність і повітронепроникність: подвійний захист завдяки швам на 360° і попередньо введеному герметику

Покрівельна система зі стоячим фальцем відповідає вимогам щодо повітронепроникності, водонепроникності та стійкості до вітру завдяки використанню герметика, попередньо введеного по всій довжині, у металеві панелі та замку шва на 360°. Панелі утворюють безперервну одиницю вздовж схилу без стиків або відкритих гвинтових з’єднань, що зменшує ризик протікання, пов’язаний із традиційним відкритим кріпленням, наприклад корозію в отворах для кріплення та погіршення якості герметика.

На всіх стиках, де покрівельні панелі стикаються зі стінами фасаду або конструкціями, що виступають крізь покрівлю, необхідна обробка накладкою. На стиках внахлест наносяться ущільнювальні матеріали. Надійне з’єднання силіконовим герметиком потрібне в місці нахлеста між нижньою обшивкою та панеллю, тоді як між верхньою обшивкою та панеллю, а також між крайовою обшивкою та панеллю використовуються ущільнювальні стрічки з піни.

3. Управління тепловим розширенням і звуженням: розсувні опори та контрольована деформація

Теплове розширення та звуження металевих матеріалів за значних температурних коливань є природним фізичним явищем. Ковзне з’єднання між даховими панелями зі стоячим фальцем та їх нерухомими опорами дозволяє панелям вільно розширюватися та звужуватися вздовж схилу у відповідь на коливання температури, тим самим усуваючи теплову напругу.

Хоча довжина профільованих панелей в ідеалі не повинна перевищувати 25 метрів, необхідно встановити відповідні контрольні точки деформації, щоб керувати напрямком розширення та звуження. Це запобігає прогину панелі або від’єднанню від опорних з’єднувачів. Ця характеристика також дозволяє використовувати окремі панелі довжиною до 35 метрів і більше, зменшуючи кількість поперечних перекриттів.

4. Застосування в криволінійній покрівлі великого прольоту: перевірка за допомогою проекту виставкового та конференц-центру Сямень

Система панелей FLEX-LOK 400 зі стоячим фальцевим дахом була використана для металевої криволінійної покрівлі великого прольоту (99 м і 72 м) для проекту Фази III виставкового центру Сямень. Система включає в себе високоміцні оцинковані прогони, панелі даху зі стоячим фальцем і структурний настил підлоги. Було доведено, що він забезпечує стійкість до підйому вітру та корозії, а також гідроізоляційні та теплоізоляційні характеристики.

Під час будівництва панелі даху формували на місці, а компоненти встановлювали в напрямку, спрямованому проти переважного вітру. Для встановлення детальних з’єднань дотримувались суворі вимоги до позиціонування. Подібним чином алюмінієво-магнієво-марганцева покрівельна система зі стоячим швом була успішно застосована до складної вигнутої сталевої конструкції проекту виставкового залу «Вікно в майбутнє» в Південному Тайху.

5. Стандарти будівництва та монтажу: підтримка національних стандартних атласів і специфікацій

Конструкція та монтаж панелей фальцевої покрівлі підтримується системою стандартів. Відповідно до технічної специфікації JGJ 255-2012 (Технічна специфікація для денних покрівель і металевих покрівель) чітко визначені допустимі відхилення щодо якості монтажу: відхилення 5-7 мм при приляганні суцільних поздовжніх елементів (при порозі 35 метрів) і відхилення ухилу металочерепиці +20/+30 мм (при 50 метрах). поріг).

Атлас національного стандарту 24CJ113-1 (Архітектурні деталі для металевих панелей (Частина I): 360° фальцева система металевої покрівлі) містить детальні креслення конструкції для всіх точок з’єднання, починаючи від з’єднань панелей і закінчуючи жолобами, смугами денного освітлення, вентиляторами та блискавкозахистами.

Короткий огляд детальних характеристик

Наступні параметри базуються на стандартному виробництві та відповідних національних стандартах. Доступне налаштування для задоволення конкретних вимог проекту.

Сильні сторони основного продукту

1. Конструкційна гідроізоляція без отворів для кріплення.Жоден гвинт не проникає в поверхню панелі. Взаємоз’єднувальне з’єднання на 360° у поєднанні з безперервним попередньо введеним герметиком зменшує ризик протікання, пов’язаний з отворами для кріплень.

2. Опір вітру, який можна перевірити та налаштувати.Повномасштабні випробування на підйом вітром підтверджують, що підсилювальні скоби можуть збільшити несучу здатність у 4,18 рази. Такі фактори, як відстань між балками та навантажувальна здатність з’єднувача, безпосередньо впливають на стійкість даху до вітру.

3. Адаптивне теплове розширення та звуження.Розсувні кліпси дозволяють панелям вільно розширюватися і звужуватися вздовж схилу. Контрольні точки, що направляють деформацію, забезпечують переміщення в заданому напрямку, запобігаючи прогину або від’єднанню панелі.

4. Різноманітні варіанти матеріалів.Алюмінієво-магнієво-марганцевий сплав (термін служби понад 50 років), сталь з покриттям Al-Zn і нержавіюча сталь доступні для різних корозійних середовищ і вимог проекту.

5. Комплексна підтримка стандартів.Проектування, конструктивні деталі та прийнятність встановлення підтримуються GB 50345, JGJ 255-2012 та національним стандартом atlas 24CJ113-1.

Примітки щодо вибору та встановлення

Для вітростійкої конструкції:Відстань між балками та тип кліпси суттєво впливають на здатність підйому вітром. Для перевірки вибраної конфігурації слід використовувати повномасштабні випробування або інженерні розрахунки. У регіонах із сильним вітром можуть знадобитися підсилювальні затискачі.

Для застосування з довгими панелями:Якщо довжина панелі перевищує 25 м, додайте контрольні точки деформації, щоб керувати термічним рухом. Переконайтеся, що ковзна деталь кліпси дозволяє очікуваний діапазон руху без зв’язування.

Для агресивних середовищ:Виберіть основний матеріал відповідно до умов впливу. Сплав Al-Mg-Mn і нержавіюча сталь підходять для прибережних або промислових атмосфер. Перевірте сумісність покриття з місцевими факторами навколишнього середовища.

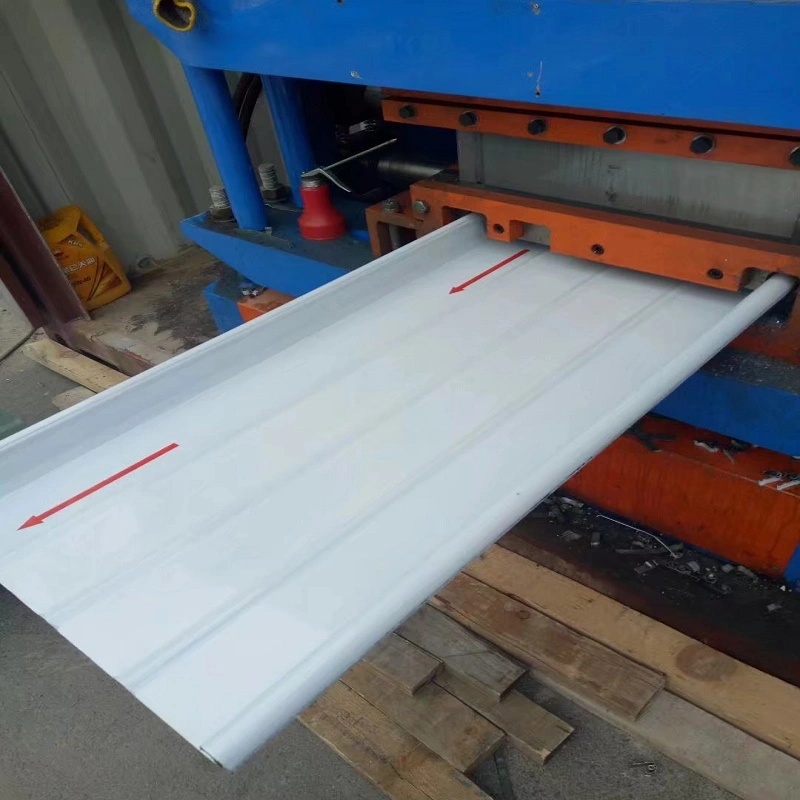

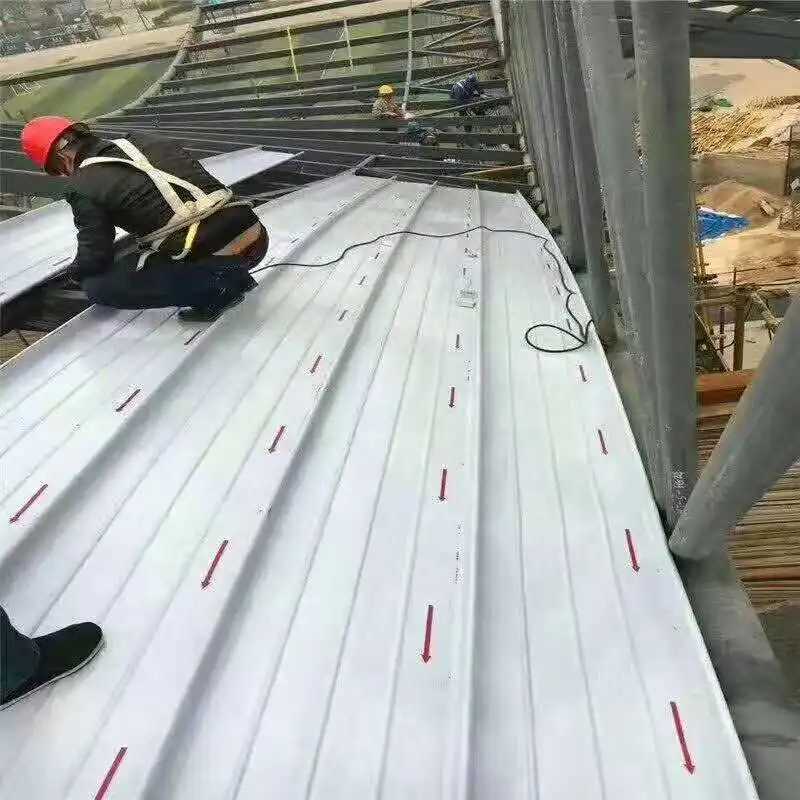

Під час встановлення:Панелі, як правило, формуються на місці або на заводі. Переконайтеся, що процес зшивання виконується за допомогою каліброваного обладнання. По можливості встановлюйте панелі в сторону від переважного вітру. Перед з’єднанням швів перевірте правильність розміщення всіх деталей та герметиків.

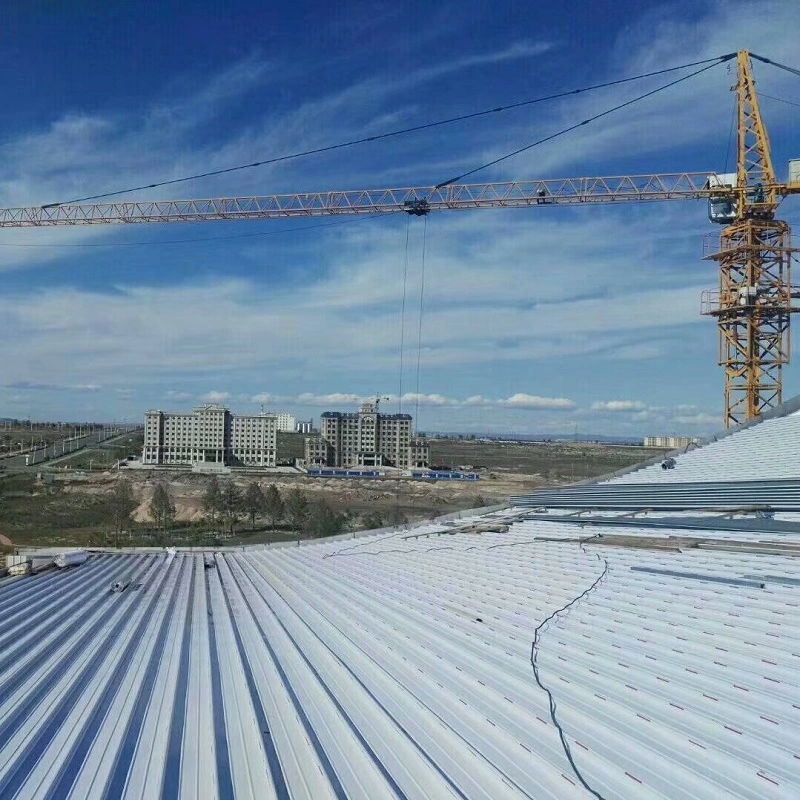

Де використовуються ці панелі

1.Металеві покрівельні системи для великих транспортних вузлів, таких як термінали аеропортів і станції високошвидкісних залізниць.

2.Металева покрівля для великих громадських будівель, включаючи стадіони, виставкові центри та театри.

3.Покрівля для сталевих конструкцій із вигнутими або складними формами великого прольоту з можливістю викривлення та згинання.

4.Будівлі в прибережних зонах, схильних до тайфунів, які вимагають високих показників вітростійкості, за потреби використовують заходи зміцнення кліпсами.

Поширені запитання покупців

1. Чим фальцеві панелі відрізняються від звичайних профільованих листів, що кріпляться гвинтами?

Звичайні профільовані листи кріпляться крізь поверхню панелі шурупами, створюючи точки проникнення, які з часом можуть стати шляхами витоку. У панелях зі стоячим швом використовуються приховані затискачі та механічне з’єднання, тому немає відкритих кріплень. Це зменшує ризик проникнення води та забезпечує тепловий рух через ковзне з’єднання.

2. Який базовий матеріал мені вибрати для берегового проекту?

Для прибережних або високих корозійних середовищ зазвичай рекомендуються алюмінієво-магнієво-марганцевий сплав або нержавіюча сталь. Сплав Al-Mg-Mn забезпечує хорошу корозійну стійкість і тривалий термін служби, а нержавіюча сталь забезпечує більшу міцність вітростійких конструкцій. Сталь з покриттям Al-Zn може використовуватися в менш агресивних умовах.

3. Як ковзний затиск реагує на зміни температури?

Панелі кріпляться до конструкції за допомогою затискачів, які дозволяють рухатися по довжині панелі. Це означає, що панелі можуть розширюватися та звужуватися, не створюючи напруги на кріпильних елементах і не спричиняючи розливу мастила. На довгих панелях можуть знадобитися контрольні точки деформації, щоб спрямовувати рух і запобігати прогину.

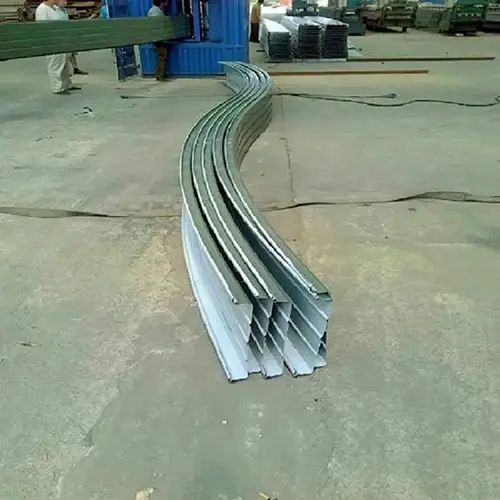

4. Чи можна фальцеві панелі вигнути для архітектурних дахів?

так Панелі можна сформувати в рулонах, а потім вигнути, щоб повторити опуклі або увігнуті форми даху. У таких проектах, як Xiamen Convention and Exhibition Center, використовувалися системи стоячих швів для вигнутих дахів з великим прольотом. Конкретна здатність до викривлення залежить від профілю та товщини матеріалу.

5. Які стандарти встановлення та критерії прийнятності застосовуються?

JGJ 255-2012 надає допуски для встановлення, включаючи відхилення 5–7 мм для безперервних поздовжніх компонентів і відхилення +20/+30 мм для нахилу даху. Атлас національного стандарту 24CJ113-1 містить детальні креслення з’єднань. Водонепроникність, як правило, перевіряється візуальним оглядом і, якщо потрібно, випробуванням шланга або водойми.
