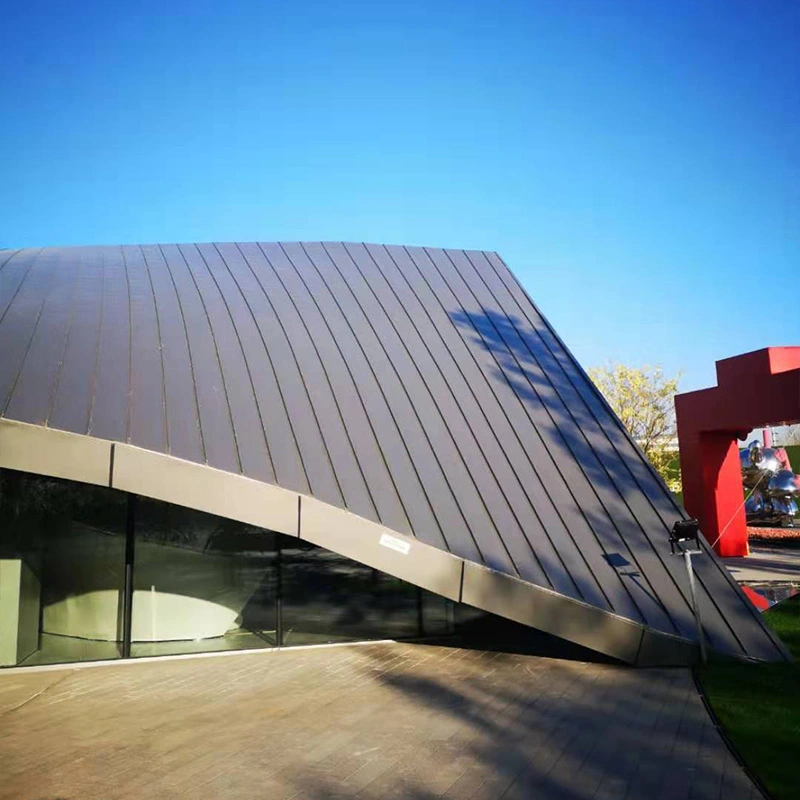

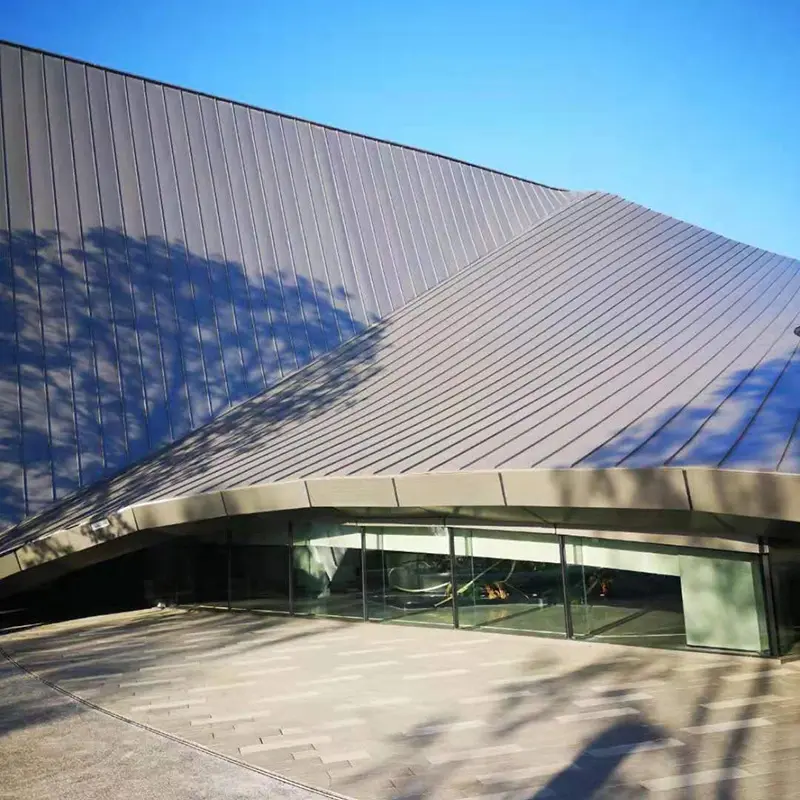

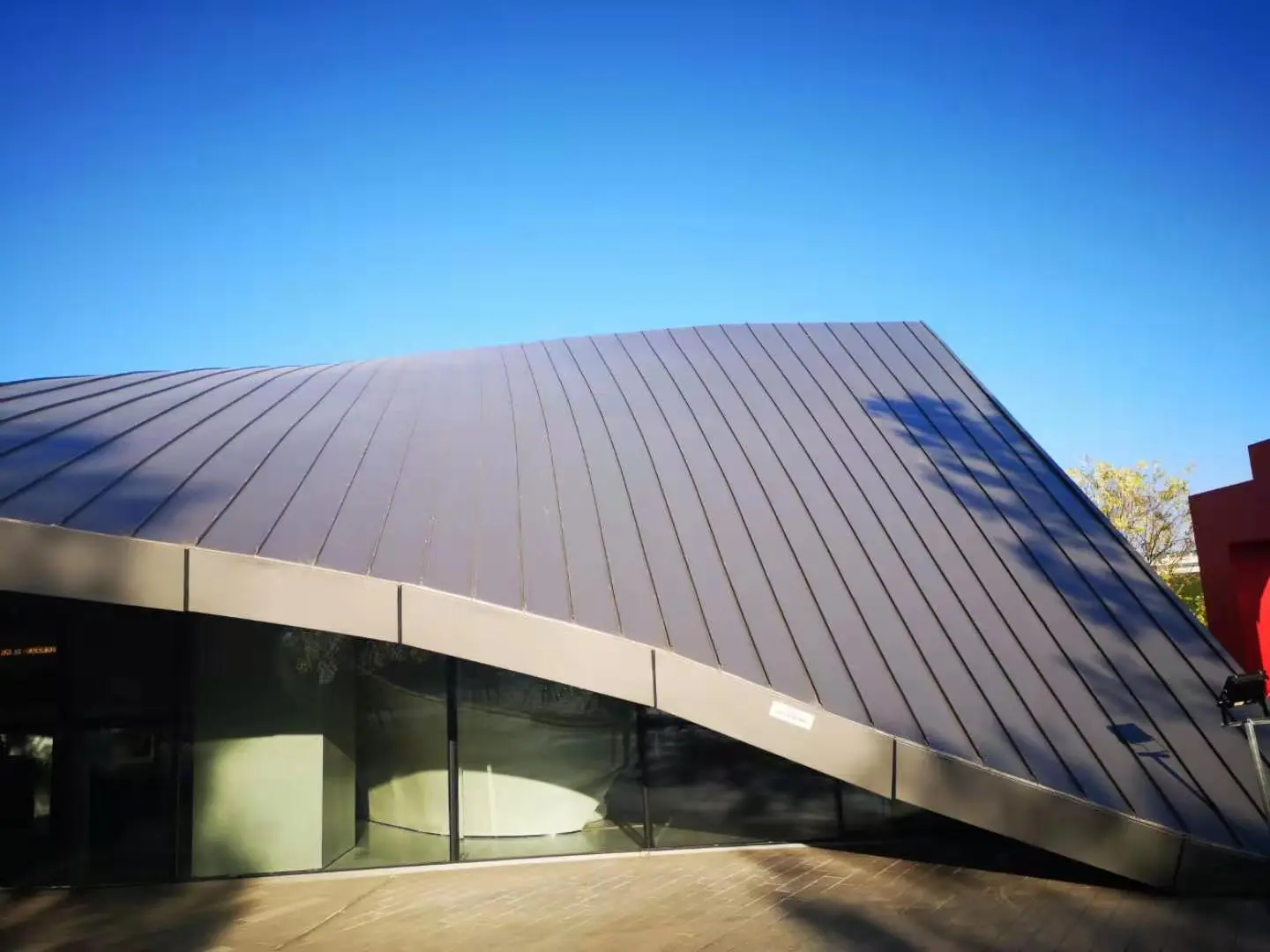

Металеві покрівельні декоративні панелі

Металеві покрівельні декоративні панелі утворюють зовнішній візуальний шар системи металевої покрівлі, встановлений окремо від гідроізоляційного шару. Гідроізоляція забезпечується структурною панеллю даху, розташованою внизу, тоді як декоративна панель виражає архітектурну форму та забезпечує додаткові переваги, такі як затінення, покращення звуку та захист гідроізоляційної мембрани. SENBO постачає ці панелі з сертифікатами матеріалів і записами перевірки розмірів, а команда проекту надає технічну підтримку для компонування панелей і послідовності встановлення.

Вибір матеріалів

Вибір матеріалу декоративної панелі залежить від необхідної форми, ваги та атмосферостійкості. Зазвичай використовуються такі варіанти:

• Одношарові панелі з алюмінієвого сплаву:Зазвичай товщиною від 2,0 мм до 3,0 мм з покриттям PVDF. Вони пропонують широку кольорову гаму, хорошу формувальність для складних форм і малу вагу.
• Профільовані листи зі сплаву Al-Mg-Mn:Марки AA3004 або AA3003 з межею міцності на розрив від 240 МПа до 285 МПа та щільністю 2,73 г/см³, приблизно в третину від густини сталі. Розрахований на понад 50 років служби та підходить для криволінійних дахів.
• Алюмінієві стільникові композитні панелі:Лицьові листи з алюмінію товщиною від 0,8 до 1,0 мм, прикріпленого до алюмінієвого стільникового сердечника. Довжина сторони клітини серцевини не більше 9,53 мм, товщина стінки не менше 0,07 мм. Ці панелі забезпечують кращу площинність і жорсткість, ніж суцільний лист такої ж ваги.
• Сталеві панелі з кольоровим покриттям:Використовуйте високоефективне покриття Al-Zn з верхнім шаром PVDF. Підходить для декоративної покрівлі великих громадських будівель, де перевага віддається сталевій основі.

Обробка поверхні

For architectural aluminium panels, a PVDF fluorocarbon coating is recommended. The resin content should be at least 70%, and the coating thickness must meet YS/T 429.2. PVDF provides strong resistance to ultraviolet light and maintains colour stability for more than 20 years with minimal fading or chalking.

Створення системи

Декоративний шар зазвичай встановлюється над гідроізоляцією для створення двошарової металевої покрівлі. На даху передпокою Нового китайського міжнародного виставкового центру, фаза II, збірка знизу вгору складалася з: профільованого листа Al-Zn товщиною 0,8 мм зі стоячими швами як водонепроникний шар, водонепроникною мембраною, теплоізоляцією, декоративною системою обрамлення та декоративною поверхнею панелі. Це відділення зберігає гідроізоляцію незалежною від естетичного шару.

Резюме специфікації

Дані програми проекту

Дах терміналу аеропорту

Розширення терміналу 5 великого міжнародного аеропорту використало 267 000 м² металевого покриття головного терміналу, залів і посадочних містків. Декоративні панелі являли собою високоміцні профільовані сталеві листи товщиною 0,8 мм з покриттям з високим вмістом Al-Zn, що забезпечує в чотири-шість разів більшу корозійну стійкість, ніж стандартна оцинкована сталь. Поверхня ПВДФ залишалася стабільною при температурі від -40°C до 150°C, забезпечуючи тривалий захист від ультрафіолету. Проект отримав золоту нагороду за розробку систем металевих корпусів на 2024 Architectural Waterproofing Industry Science and Technology Awards.

Декоративна алюмінієва система виставкового центру

Фаза II Нового китайського міжнародного виставкового центру в Пекіні охоплює близько 280 000 м² металевої покрівлі. На даху реєстраційної зали в якості декоративного шару використовувалися алюмінієві панелі товщиною 3 мм з покриттям PVDF, які підтримувалися рамою квадратної труби з алюмінієвого сплаву. Під декоративним шаром покрівля включала водонепроникний шар з профільованої сталі Al-Zn товщиною 0,8 мм зі стоячими швами, два шари ізоляції з мінеральної вати загальною товщиною 140 мм при щільності 160 кг/м³, TPO мембрану та звукопоглинальний шар з перфорованої профільованої сталі. Декоративні панелі встановлювалися незалежно від гідроізоляції, досягаючи бажаного візуального ефекту без шкоди для водонепроникності.

Дах складної геометрії у виставковому центрі

Міжнародний виставковий центр Xuzhou Huaihai використовував систему декоративних панелей зі ступінчастими фасадами та пересічними рівнями. У верхньому карнизі використано алюмінієвий шпон товщиною 3 мм, а в нижньому карнизі використано алюмінієві композитні панелі товщиною 4 мм. Команда проекту використовувала Rhino та Grasshopper для параметричного моделювання для аналізу кривизни та оптимізації панелей із чотирма некомпланарними вершинами в плоскі форми. Декоративна покрівля була зібрана за допомогою модульної установки, а повна оболонка будівлі пройшла інженерну перевірку на довговічність, гідроізоляцію, теплоізоляцію та структурну цілісність.

Подвійний вигнутий стільниковий панельний дах

Головне місце проведення постійного форуму Zhongguancun Forum використовувало неправильну подвійну вигнуту алюмінієву стільникову панельну систему для 6000 м² даху. Більше 1000 унікальних специфікацій панелей були організовані в багатошарові конфігурації. Опорна конструкція використовувала віялоподібну радіаційну раму з кронштейнами, що регулюються в різних напрямках, що дозволяє обертати в площині на ±15° і регулювати кут від 75° до 105°. Від двох до трьох стільникових панелей збирали на один каркасний блок на заводі, а потім встановлювали на місці як повні модулі. Цей збірний підхід скоротив графік будівництва майже на третину порівняно з традиційними методами.

Особливості конструкції

• Гнучкість форми:Панелі можуть бути плоскими, вигнутими, конічними або подвійними. Параметричне моделювання допомагає перетворювати складну геометрію на панелі, які можна будувати.
• Довгострокова стійкість кольору:Покриття PVDF стійкі до УФ-вицвітання та крейдування, зберігаючи зовнішній вигляд понад 20 років.
• Легка вага:Алюмінієві та стільникові панелі зменшують структурне навантаження порівняно з облицюванням із суцільної сталі або бетону.
• Самостійна гідроізоляція:Декоративний шар не проникає в гідроізоляцію, що знижує ризик протікання в місцях кріплення.
• Ефективна установка:Уніфіковані стільникові панелі зменшують роботу на місці та покращують вирівнювання на складних поверхнях.

Типові програми

• Декоративні шари покрівлі для терміналів аеропортів і станцій високошвидкісних залізниць.
• Громадські будівлі великого прольоту, такі як виставкові центри, стадіони та театри.
• Визначні будівлі з унікальною або неправильною формою даху.
• Комерційні комплекси, елітні готелі та вілли, які вимагають характерного зовнішнього вигляду даху.

Примітки щодо встановлення

• Перевірте вирівнювання несучої рами перед розміщенням декоративних панелей.
• Використовуйте підйомне обладнання з м’якими стропами, щоб не подряпати готову поверхню.
• Дотримуйтеся послідовності виробників для підвішуваних або об'єднаних систем, щоб забезпечити правильне зачеплення.
• Для вигнутих панелей перевірте орієнтацію панелі та регулювання опорних кронштейнів перед остаточним закріпленням.
• Герметизуйте шви та краї відповідно до архітектурних деталей, особливо там, де панелі стикаються з елементами або проходами.

FAQ

Чим декоративні панелі відрізняються від гідроізоляційного шару?

Гідроізоляційний шар являє собою суцільний металевий лист або мембрану, яка перешкоджає проникненню води. Декоративна панель розташована над ним і не потребує водонепроникності. Це розділення означає, що декоративний шар може бути перфорованим, вигнутим або облицьованим панелями, не впливаючи на стійкість даху до погодних умов.

Який тип панелей найкраще підходить для криволінійного даху?

Профільовані листи зі сплаву Al-Mg-Mn можна сформувати в рулонах у вигнуті форми, і вони часто використовуються для гладких покрівель з однією кривизною. Для поверхонь з подвійною криволінійною поверхнею або поверхонь довільної форми більш підходять алюмінієві стільникові панелі, оскільки з них можна виготовляти складні неплоскі форми, зберігаючи при цьому площинність.

Як підтримується постійність кольору на великому даху?

Усі панелі для однієї поверхні, якщо це можливо, повинні виходити з однієї рулонної партії. Якщо кількох партій неможливо уникнути, різницю кольорів слід контролювати до заданого значення ΔE. Покриття PVDF з тієї самої системи фарбування, як правило, мають постійний колір і блиск.

Чи можна використовувати декоративні панелі при ремонті?

Так, декоративні металеві панелі можна додати поверх існуючого даху, щоб змінити зовнішній вигляд або покращити теплові характеристики, за умови, що існуюча конструкція може витримати додаткову вагу. Перш ніж продовжити, потрібна структурна оцінка.

Контроль якості та документація

Постачальники повинні надати сертифікати матеріалів для підкладки з алюмінієвого сплаву або сталі, звіти про товщину покриття та записи про перевірку розмірів. Для складних геометрій креслення виготовлення та графіки панелей слід переглянути перед виробництвом. Перевірки при отриманні на місці повинні підтвердити розміри панелей, обробку поверхні та відсутність пошкоджень під час транспортування.

Міркування щодо вибору

• Підтвердьте архітектурну геометрію та обмеження розміру панелі з виробником на ранній стадії проектування.
• Виберіть тип покриття, виходячи з опромінення будівлі ультрафіолетовим випромінюванням і бажаного терміну служби.
• Для прибережних або промислових об’єктів переконайтеся, що металеве покриття та система фарби відповідають категорії корозії.
• Сплануйте діапазон регулювання опорної рами та кронштейна з урахуванням допусків панелі та температурного руху.
• Розгляньте шлях обслуговування для огляду та очищення декоративної поверхні.
